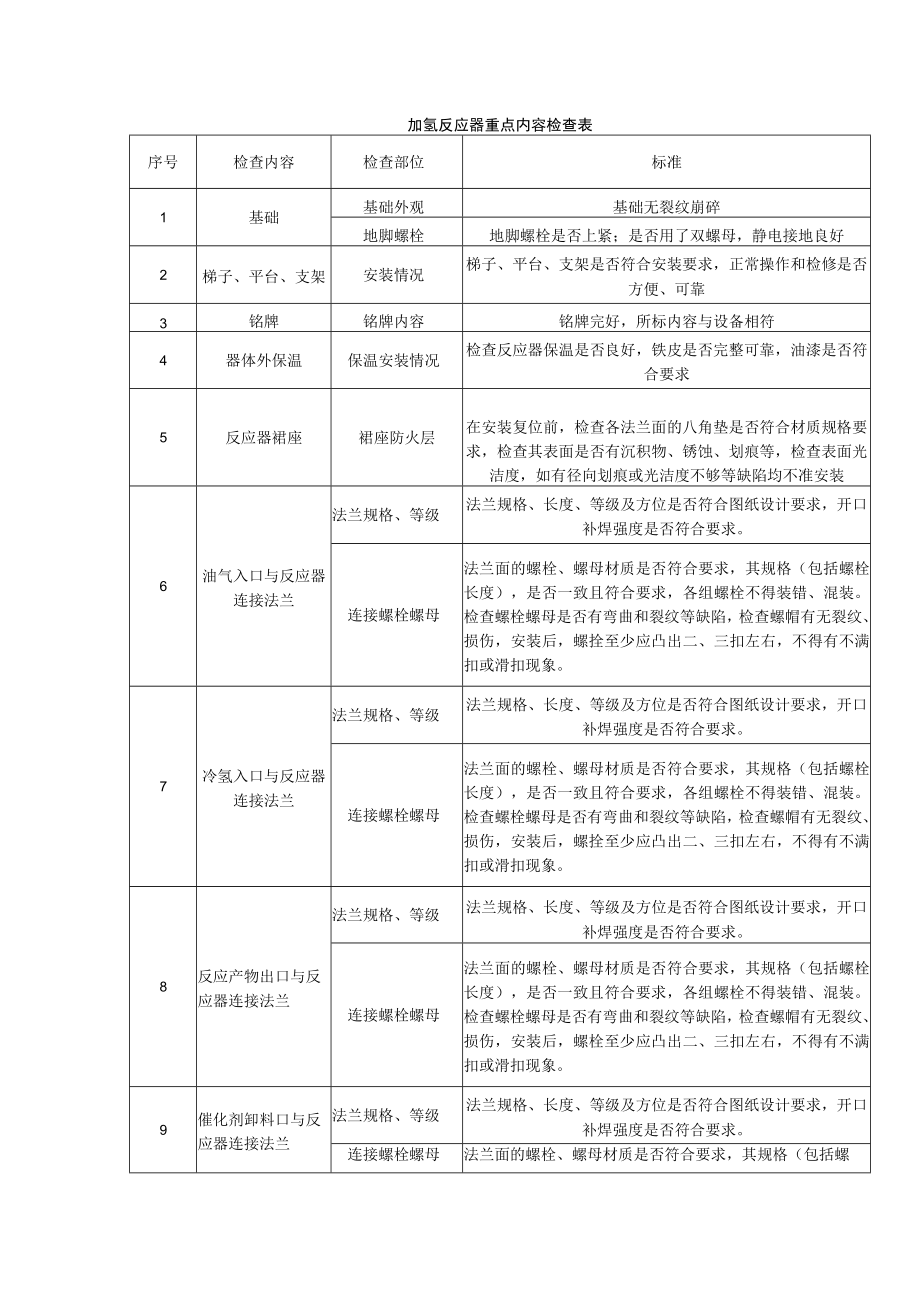

加氢反应器重点内容检查表.docx_第1页
第1页 / 共2页

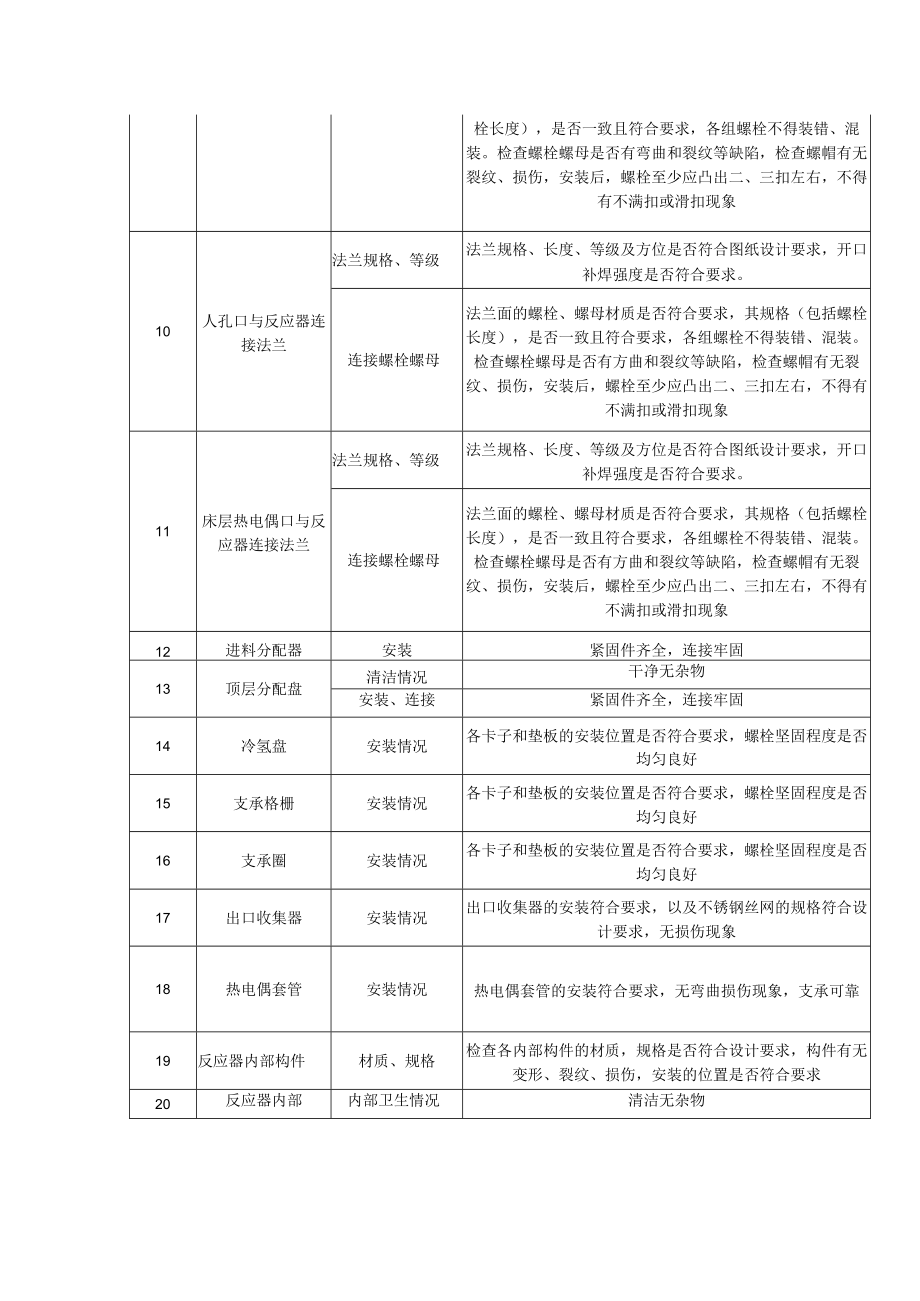

加氢反应器重点内容检查表.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《加氢反应器重点内容检查表.docx》由会员分享,可在线阅读,更多相关《加氢反应器重点内容检查表.docx(2页珍藏版)》请在第壹文秘上搜索。

1、加氢反应器重点内容检查表序号检查内容检查部位标准1基础基础外观基础无裂纹崩碎地脚螺栓地脚螺栓是否上紧;是否用了双螺母,静电接地良好2梯子、平台、支架安装情况梯子、平台、支架是否符合安装要求,正常操作和检修是否方便、可靠3铭牌铭牌内容铭牌完好,所标内容与设备相符4器体外保温保温安装情况检查反应器保温是否良好,铁皮是否完整可靠,油漆是否符合要求5反应器裙座裙座防火层在安装复位前,检查各法兰面的八角垫是否符合材质规格要求,检查其表面是否有沉积物、锈蚀、划痕等,检查表面光洁度,如有径向划痕或光洁度不够等缺陷均不准安装6油气入口与反应器连接法兰法兰规格、等级法兰规格、长度、等级及方位是否符合图纸设计要求

2、,开口补焊强度是否符合要求。连接螺栓螺母法兰面的螺栓、螺母材质是否符合要求,其规格(包括螺栓长度),是否一致且符合要求,各组螺栓不得装错、混装。检查螺栓螺母是否有弯曲和裂纹等缺陷,检查螺帽有无裂纹、损伤,安装后,螺拴至少应凸出二、三扣左右,不得有不满扣或滑扣现象。7冷氢入口与反应器连接法兰法兰规格、等级法兰规格、长度、等级及方位是否符合图纸设计要求,开口补焊强度是否符合要求。连接螺栓螺母法兰面的螺栓、螺母材质是否符合要求,其规格(包括螺栓长度),是否一致且符合要求,各组螺栓不得装错、混装。检查螺栓螺母是否有弯曲和裂纹等缺陷,检查螺帽有无裂纹、损伤,安装后,螺拴至少应凸出二、三扣左右,不得有不满

3、扣或滑扣现象。8反应产物出口与反应器连接法兰法兰规格、等级法兰规格、长度、等级及方位是否符合图纸设计要求,开口补焊强度是否符合要求。连接螺栓螺母法兰面的螺栓、螺母材质是否符合要求,其规格(包括螺栓长度),是否一致且符合要求,各组螺栓不得装错、混装。检查螺栓螺母是否有弯曲和裂纹等缺陷,检查螺帽有无裂纹、损伤,安装后,螺栓至少应凸出二、三扣左右,不得有不满扣或滑扣现象。9催化剂卸料口与反应器连接法兰法兰规格、等级法兰规格、长度、等级及方位是否符合图纸设计要求,开口补焊强度是否符合要求。连接螺栓螺母法兰面的螺栓、螺母材质是否符合要求,其规格(包括螺栓长度),是否一致且符合要求,各组螺栓不得装错、混装

4、。检查螺栓螺母是否有弯曲和裂纹等缺陷,检查螺帽有无裂纹、损伤,安装后,螺栓至少应凸出二、三扣左右,不得有不满扣或滑扣现象10人孔口与反应器连接法兰法兰规格、等级法兰规格、长度、等级及方位是否符合图纸设计要求,开口补焊强度是否符合要求。连接螺栓螺母法兰面的螺栓、螺母材质是否符合要求,其规格(包括螺栓长度),是否一致且符合要求,各组螺栓不得装错、混装。检查螺栓螺母是否有方曲和裂纹等缺陷,检查螺帽有无裂纹、损伤,安装后,螺栓至少应凸出二、三扣左右,不得有不满扣或滑扣现象11床层热电偶口与反应器连接法兰法兰规格、等级法兰规格、长度、等级及方位是否符合图纸设计要求,开口补焊强度是否符合要求。连接螺栓螺母

5、法兰面的螺栓、螺母材质是否符合要求,其规格(包括螺栓长度),是否一致且符合要求,各组螺栓不得装错、混装。检查螺栓螺母是否有方曲和裂纹等缺陷,检查螺帽有无裂纹、损伤,安装后,螺栓至少应凸出二、三扣左右,不得有不满扣或滑扣现象12进料分配器安装紧固件齐全,连接牢固13顶层分配盘清洁情况干净无杂物安装、连接紧固件齐全,连接牢固14冷氢盘安装情况各卡子和垫板的安装位置是否符合要求,螺栓坚固程度是否均匀良好15支承格栅安装情况各卡子和垫板的安装位置是否符合要求,螺栓坚固程度是否均匀良好16支承圈安装情况各卡子和垫板的安装位置是否符合要求,螺栓坚固程度是否均匀良好17出口收集器安装情况出口收集器的安装符合要求,以及不锈钢丝网的规格符合设计要求,无损伤现象18热电偶套管安装情况热电偶套管的安装符合要求,无弯曲损伤现象,支承可靠19反应器内部构件材质、规格检查各内部构件的材质,规格是否符合设计要求,构件有无变形、裂纹、损伤,安装的位置是否符合要求20反应器内部内部卫生情况清洁无杂物
