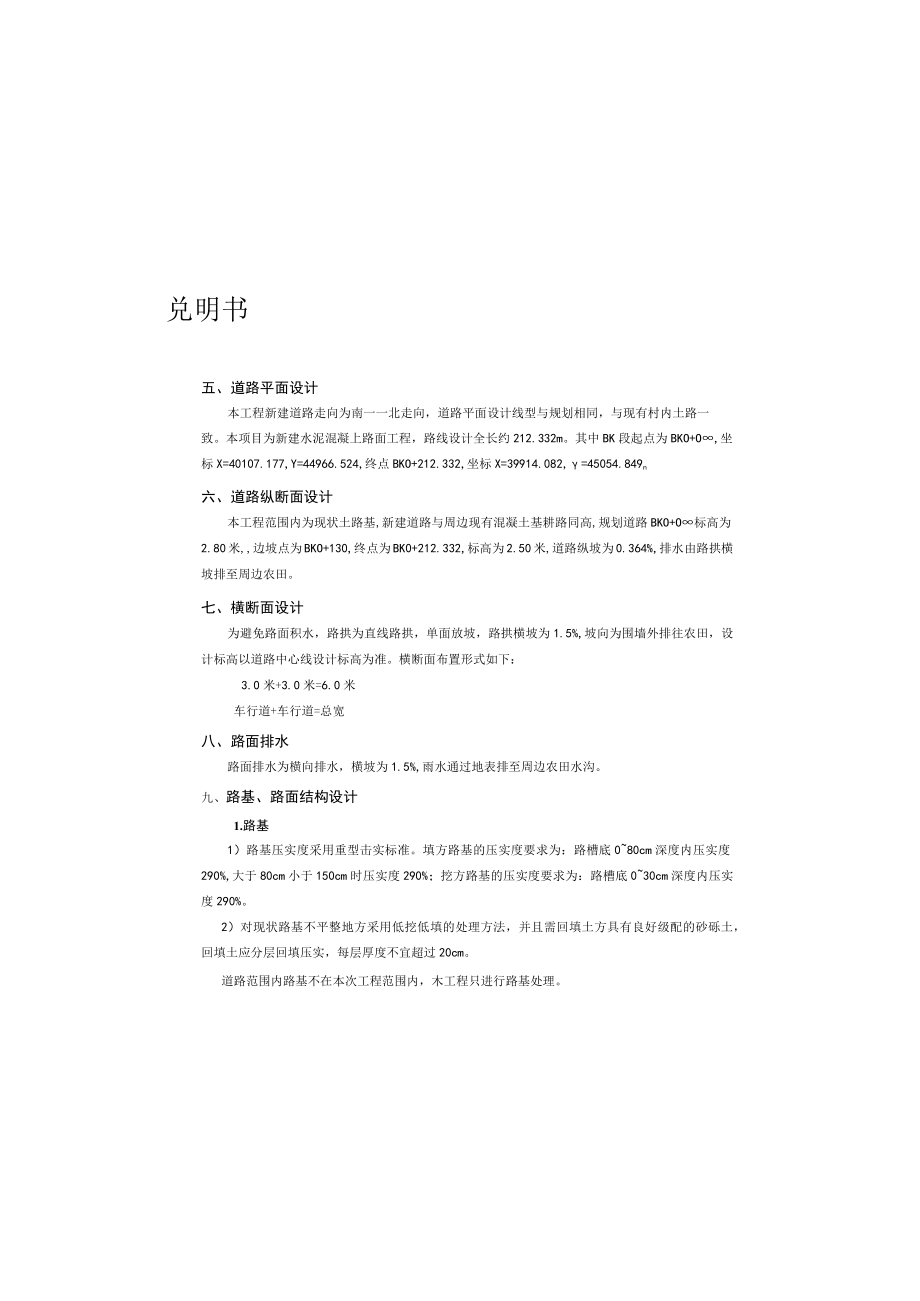

1、兑明书五、道路平面设计本工程新建道路走向为南一一北走向，道路平面设计线型与规划相同，与现有村内土路一致。本项目为新建水泥混凝上路面工程，路线设计全长约212.332m。其中BK段起点为BKO+O,坐标X=40107.177,Y=44966.524,终点BKO+212.332,坐标X=39914.082,=45054.849n六、道路纵断面设计本工程范围内为现状土路基,新建道路与周边现有混凝土基耕路同高,规划道路BKO+O标高为2.80米,边坡点为BKO+130,终点为BK0+212.332,标高为2.50米,道路纵坡为0.364%,排水由路拱横坡排至周边农田。七、横断面设计为避免路面积水，路拱
2、为直线路拱，单面放坡，路拱横坡为1.5%,坡向为围墙外排往农田，设计标高以道路中心线设计标高为准。横断面布置形式如下：3.0米+3.0米=6.0米车行道+车行道=总宽八、路面排水路面排水为横向排水，横坡为1.5%,雨水通过地表排至周边农田水沟。九、路基、路面结构设计1.路基1）路基压实度采用重型击实标准。填方路基的压实度要求为：路槽底080cm深度内压实度290%,大于80cm小于150cm时压实度290%；挖方路基的压实度要求为：路槽底030cm深度内压实度290%。2）对现状路基不平整地方采用低挖低填的处理方法，并且需回填土方具有良好级配的砂砾土，回填土应分层回填压实，每层厚度不宜超过20

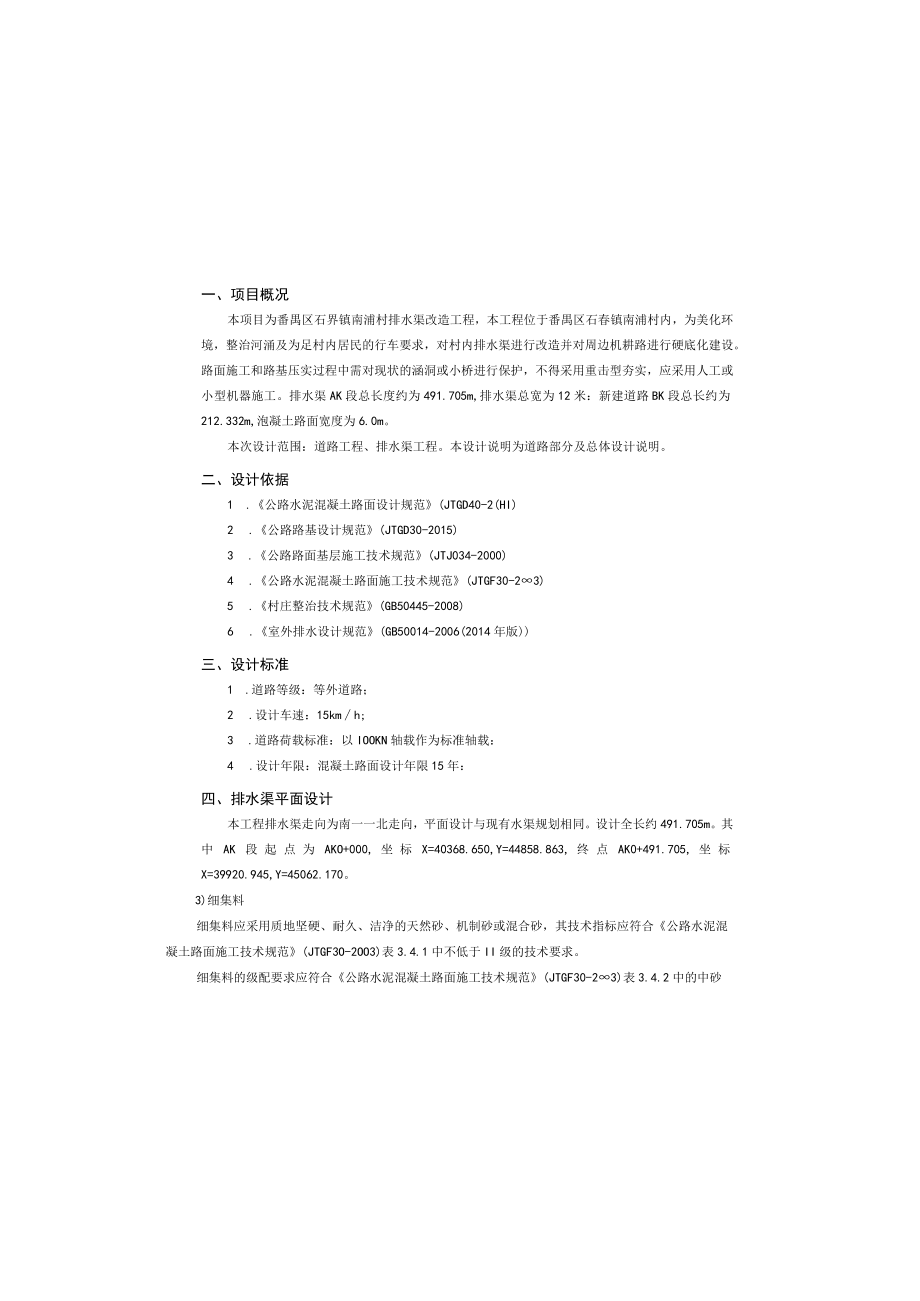

3、cm。道路范围内路基不在本次工程范围内，木工程只进行路基处理。一、项目概况本项目为番禺区石界镇南浦村排水渠改造工程，本工程位于番禺区石春镇南浦村内，为美化环境，整治河涌及为足村内居民的行车要求，对村内排水渠进行改造并对周边机耕路进行硬底化建设。路面施工和路基压实过程中需对现状的涵洞或小桥进行保护，不得采用重击型夯实，应采用人工或小型机器施工。排水渠AK段总长度约为491.705m,排水渠总宽为12米：新建道路BK段总长约为212.332m,泡凝土路面宽度为6.0m。本次设计范围：道路工程、排水渠工程。本设计说明为道路部分及总体设计说明。二、设计依据1 .公路水泥混凝土路面设计规范(JTGD40
4、-2(HI)2 .公路路基设计规范(JTGD30-2015)3 .公路路面基层施工技术规范(JTJ034-2000)4 .公路水泥混凝土路面施工技术规范(JTGF30-23)5 .村庄整治技术规范(GB50445-2008)6 .室外排水设计规范(GB50014-2006(2014年版)三、设计标准1 .道路等级：等外道路；2 .设计车速：15kmh;3 .道路荷载标准：以IOOKN轴载作为标准轴载：4 .设计年限：混凝土路面设计年限15年：四、排水渠平面设计本工程排水渠走向为南一一北走向，平面设计与现有水渠规划相同。设计全长约491.705m。其中AK段起点为AKO+000,坐标X=4036
5、8.650,Y=44858.863,终点AK0+491.705,坐标X=39920.945,Y=45062.170。3)细集料细集料应采用质地坚硬、耐久、洁净的天然砂、机制砂或混合砂，其技术指标应符合公路水泥混凝土路面施工技术规范(JTGF3O-2OO3)表3.4.1中不低于II级的技术要求。细集料的级配要求应符合公路水泥混凝土路面施工技术规范(JTGF30-23)表3.4.2中的中砂级配范围要求。同一配合比用砂的细度模数变化范围不应超过0.3,否则，应分别堆放，并调整配合比中的砂率后使用。路面混凝土所使用的机制砂除应符合公路水泥混凝土路面施工技术规范(JTGF30-2003)中表341和表3
6、.4.2的规定外，还应检验砂浆磨光值，其值宜大于35。4)水清洗集料、拌和混凝土养生所用的水，不应含有影响混凝土质量的油、酸、碱、盐类，有机物等。引用水般适用于混凝土；非饮用水，经化学符合下列要求时也可使用：a)硫酸盐含量(按SO42-计)小于0.0027mgmm3;b)含盐量不超过0.005mgmm3;c)PH值大于4。5)外加剂外加剂的质量应符合公路水泥混凝土路面施工技术规范(JTGF30-2003)表3.6.1中的各项技术要求。十、路面刻槽或压纹的技术要求水泥砂路面板纹理构造深度施工常规方法有三种，即拉毛法、手推式压纹法和切刻纹法。待混凝凝上表面凝固，用拉槽器在混凝上表面横向拉槽，拉槽深
7、23mm,槽宽3mm,槽间距在1224mm0十一、排水渠设计1 .排水渠底板结构排水渠底板结构布置如下：面层：20Cm厚C25钢筋混凝土底板基层：50Cm厚级配碎石河道清淤50Cm并夯实，夯实度书90%。2 .路面设计原则路面设计应根据使用要求及气候、水文、土质等自然条件密切结合当地实践经验，在满足交通量和使用要求的前提下，遵循因地制宜、合理选材、方便施工、利于养护、节约投资的原则，进行路面设计方案的技术经济比较，选择技术先进、经济合理、安全可靠、有利于机械化、工厂化施工的路面方案。路面结构层所选材料应满足强度、稳定性和耐久性的要求。3 .设计荷载标准根据公路水泥混凝上路面设计规范(JTGD4
8、0-2011),本工程路面设计采用双轮组单轴荷载IoOKN(BZZ-IOO)作为标准轴载。4 .路面结构根据道路等级、交通量的预测及车辆组成，结合近几年可能会出现的交通情况，取上基回弹模量Eo=30Mpa,经计算路面结构布置如下：面层：20Cm厚抗折强度4.0Mpa(C30)水泥混凝上面层基层：15Cm厚6%水泥石粉，顶面弯沉值不大于65(1/10Omm)：7天浸水无侧限抗压强度不小于2.5Mpa,压实度297%场地平整并夯实(压实度290%)总厚度35cmo5 .水泥混凝土面层1)水泥水泥可选用普通硅酸盐水泥、道路硅酸盐水泥，其物理性能及化学成分应符合公路水泥混凝土路面施工技术规范(JTGF
9、30-2003)表3.1.2中中轻型交通的要求，水泥的抗折强度和抗压强度应满足公路水泥混凝土路面施工技术规范(JTGF302003)表3.1.1的要求。2)粗集料粗集料应使用质地坚硬、耐久、洁净的碎石、碎卵石和卵石，其技术指标应满足公路水泥混凝土路面施工技术规范(JTGF3P2OO3)表3.3.1中不低于H级的要求。用作路面混凝土的粗集料不得使用不分级的统料，应按最大公称粒径的不同采用24个粒级的集料进行掺配，并应符合公路水泥混凝土路面施工技术规范(JTGF3O-2OO3)表3.3.2合成级配的要求。卵石最大公称粒径不大于19.0mm：碎卵石最大公称粒径不大于26.5mm；碎石最大公称粒径不大于31.5mm。SM-Ol2 .排水渠坡面结构排水渠坡面结构布置如下：面层：12Cm厚C15险预制块护坡垫层：15Cm厚砂砾石混合垫层坡面清表IOcm,夯实平整，夯实度490%。3 .压顶做法排水渠坡面做压顶，压顶截面尺寸50X60cm,钢筋混凝上结构。十二、附属工程1 .绿化改造排水渠周边榕树，共172株，挖树头，保留树洞。2 .过水管改造由于现有机耕路路基扩阔，原有管涵过短，需延长，砖砌800*80Omm方井，DN600混凝土管延长。十三、其他1、凡图中未注明及本说明未提及者，均按国家现行相应规范执行。
