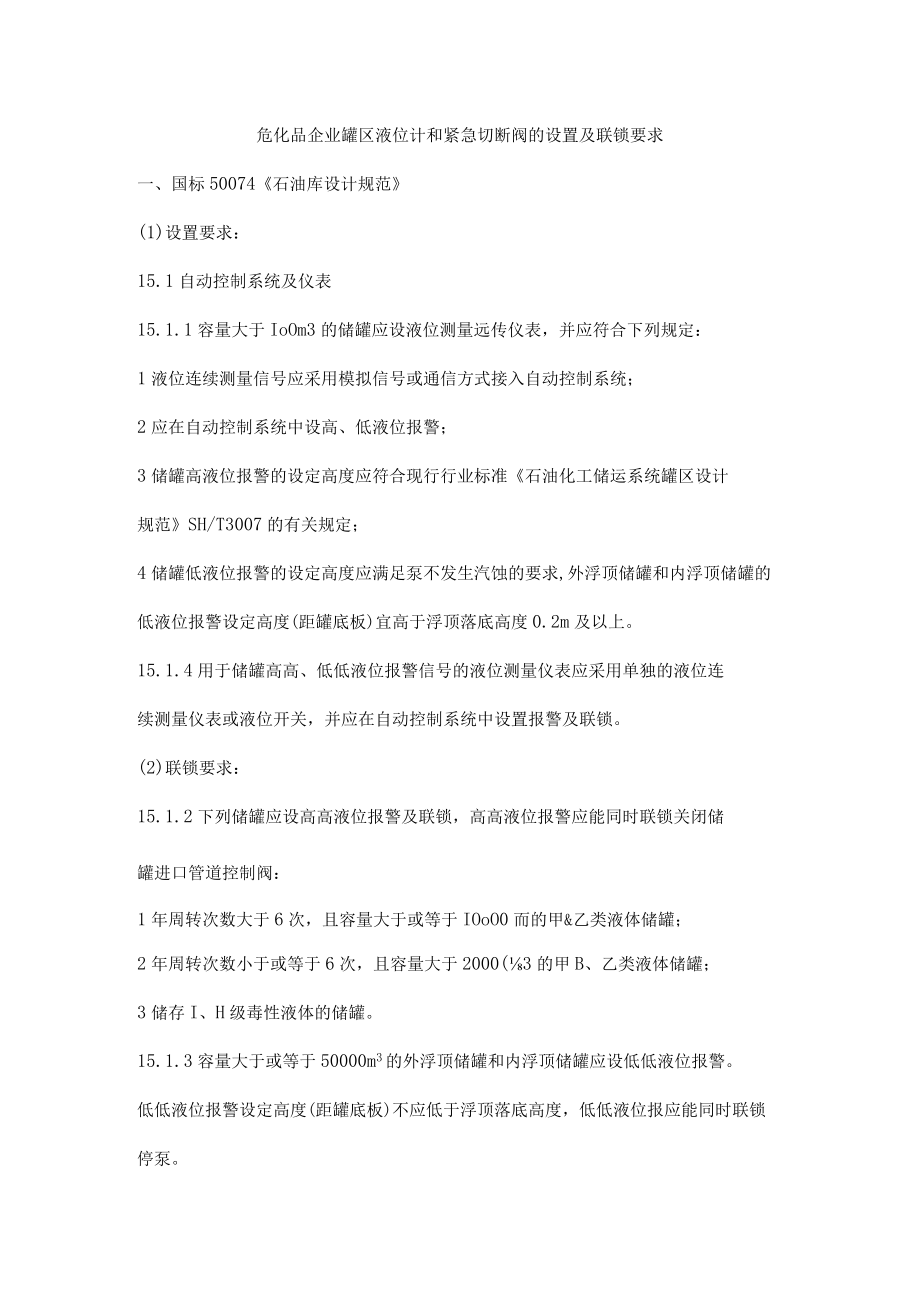

1、危化品企业罐区液位计和紧急切断阀的设置及联锁要求一、国标50074石油库设计规范(1)设置要求：15.1自动控制系统及仪表15.1.1容量大于IoOm3的储罐应设液位测量远传仪表，并应符合下列规定：1液位连续测量信号应采用模拟信号或通信方式接入自动控制系统；2应在自动控制系统中设高、低液位报警；3储罐高液位报警的设定高度应符合现行行业标准石油化工储运系统罐区设计规范SH/T3007的有关规定；4储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2m及以上。15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单

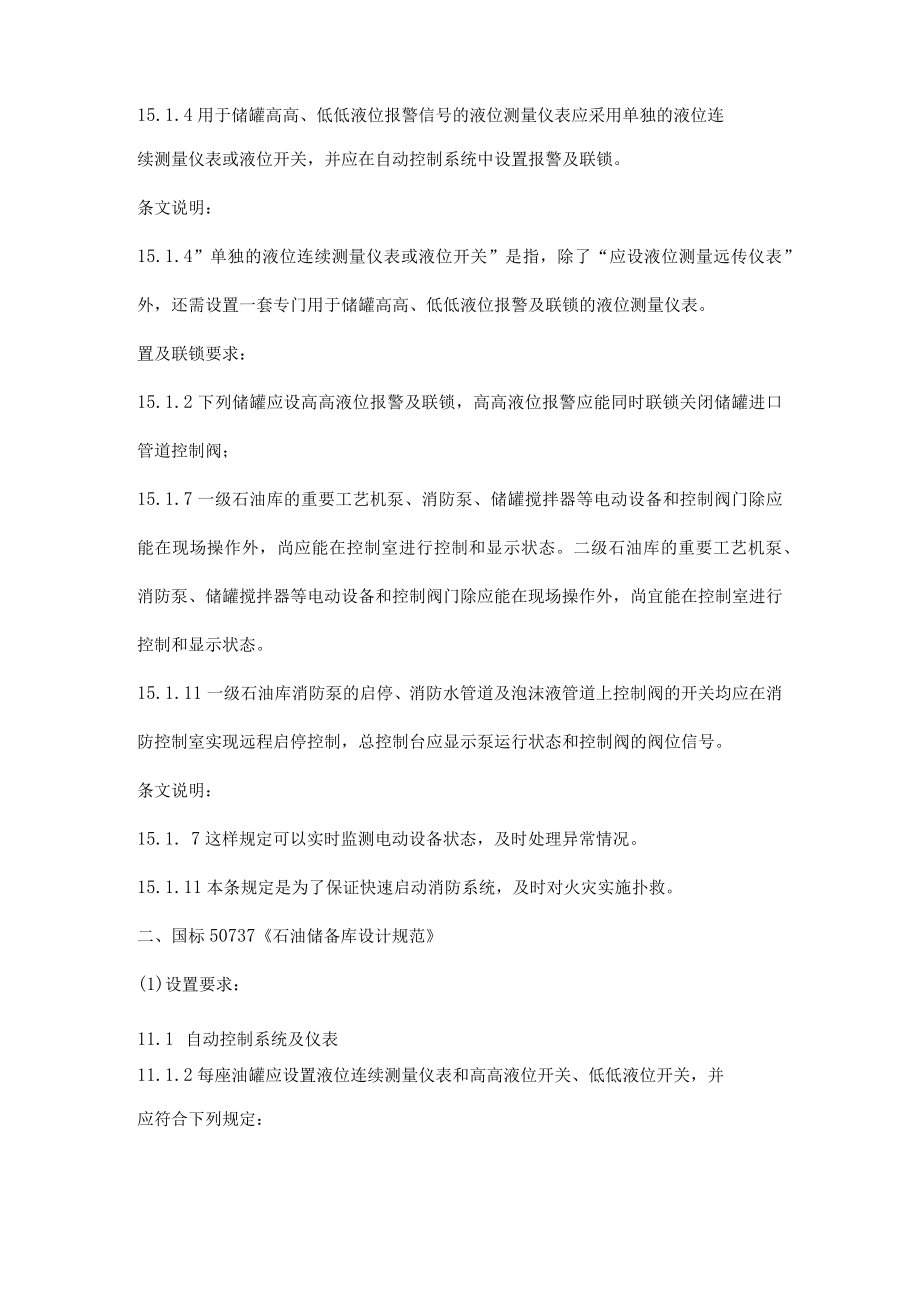

2、独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。(2)联锁要求：15.1.2下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀：1年周转次数大于6次，且容量大于或等于IOoO0而的甲&乙类液体储罐；2年周转次数小于或等于6次，且容量大于2000(3的甲B、乙类液体储罐；3储存I、H级毒性液体的储罐。15.1.3容量大于或等于50000m3的外浮顶储罐和内浮顶储罐应设低低液位报警。低低液位报警设定高度(距罐底板)不应低于浮顶落底高度，低低液位报应能同时联锁停泵。15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液
3、位开关，并应在自动控制系统中设置报警及联锁。条文说明：15.1.4”单独的液位连续测量仪表或液位开关”是指，除了“应设液位测量远传仪表”外，还需设置一套专门用于储罐高高、低低液位报警及联锁的液位测量仪表。置及联锁要求：15.1.2下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀；15.1.7一级石油库的重要工艺机泵、消防泵、储罐搅拌器等电动设备和控制阀门除应能在现场操作外，尚应能在控制室进行控制和显示状态。二级石油库的重要工艺机泵、消防泵、储罐搅拌器等电动设备和控制阀门除应能在现场操作外，尚宜能在控制室进行控制和显示状态。15.1.11一级石油库消防泵的启停、消防

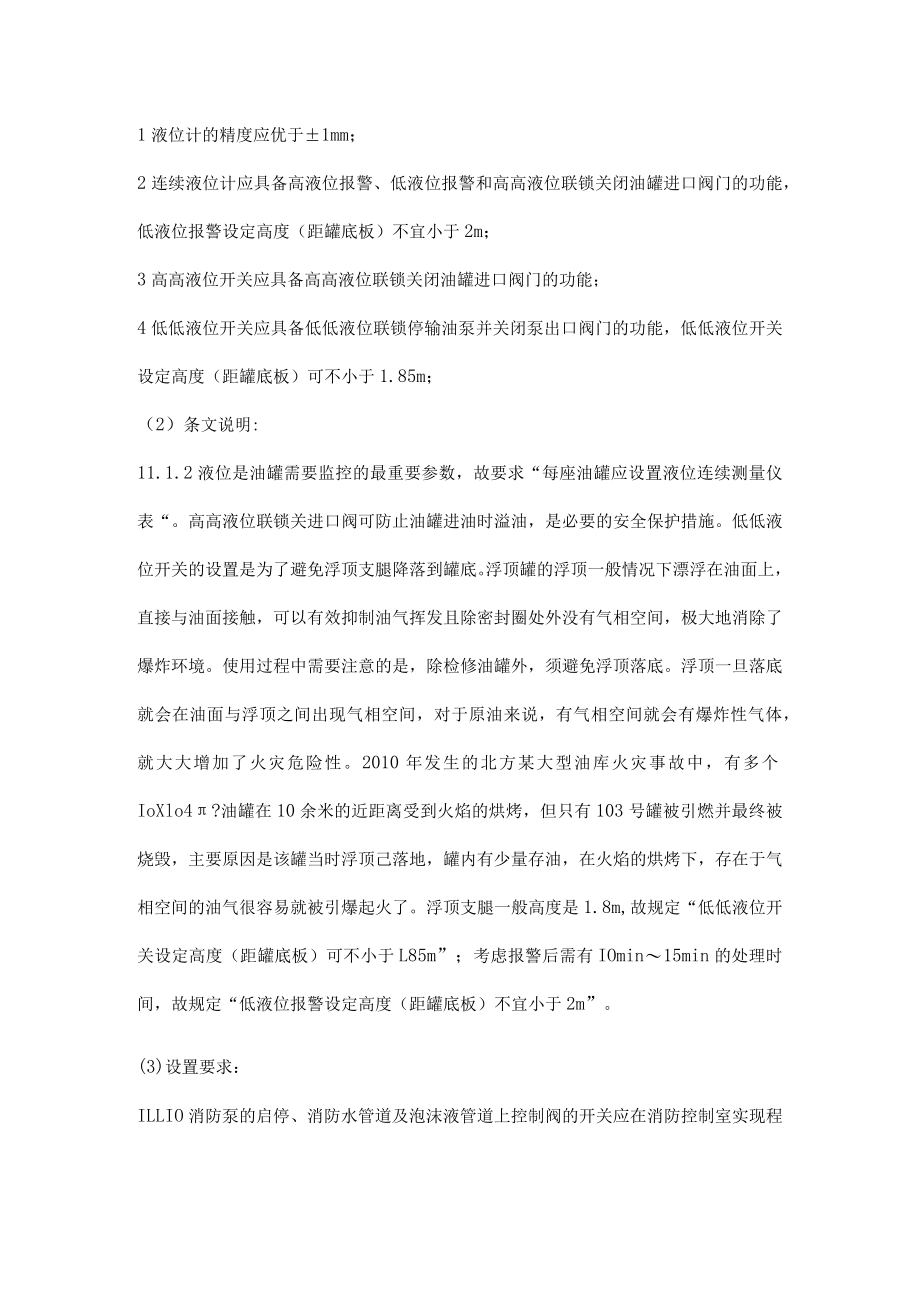

4、水管道及泡沫液管道上控制阀的开关均应在消防控制室实现远程启停控制，总控制台应显示泵运行状态和控制阀的阀位信号。条文说明：15.1. 7这样规定可以实时监测电动设备状态，及时处理异常情况。15.1.11本条规定是为了保证快速启动消防系统，及时对火灾实施扑救。二、国标50737石油储备库设计规范(1)设置要求：11.1 自动控制系统及仪表11.1.2每座油罐应设置液位连续测量仪表和高高液位开关、低低液位开关，并应符合下列规定：1液位计的精度应优于1mm；2连续液位计应具备高液位报警、低液位报警和高高液位联锁关闭油罐进口阀门的功能，低液位报警设定高度（距罐底板）不宜小于2m；3高高液位开关应具备高高
5、液位联锁关闭油罐进口阀门的功能；4低低液位开关应具备低低液位联锁停输油泵并关闭泵出口阀门的功能，低低液位开关设定高度（距罐底板）可不小于1.85m；（2）条文说明:11.1.2液位是油罐需要监控的最重要参数，故要求“每座油罐应设置液位连续测量仪表“。高高液位联锁关进口阀可防止油罐进油时溢油，是必要的安全保护措施。低低液位开关的设置是为了避免浮顶支腿降落到罐底。浮顶罐的浮顶一般情况下漂浮在油面上，直接与油面接触，可以有效抑制油气挥发且除密封圈处外没有气相空间，极大地消除了爆炸环境。使用过程中需要注意的是，除检修油罐外，须避免浮顶落底。浮顶一旦落底就会在油面与浮顶之间出现气相空间，对于原油来说，有
6、气相空间就会有爆炸性气体，就大大增加了火灾危险性。2010年发生的北方某大型油库火灾事故中，有多个IoXlo4?油罐在10余米的近距离受到火焰的烘烤，但只有103号罐被引燃并最终被烧毁，主要原因是该罐当时浮顶己落地，罐内有少量存油，在火焰的烘烤下，存在于气相空间的油气很容易就被引爆起火了。浮顶支腿一般高度是1.8m,故规定“低低液位开关设定高度（距罐底板）可不小于L85m”；考虑报警后需有IOmin15min的处理时间，故规定“低液位报警设定高度（距罐底板）不宜小于2m”。(3)设置要求：ILLIO消防泵的启停、消防水管道及泡沫液管道上控制阀的开关应在消防控制室实现程序启停控制，总控制台可显示
7、泵运行状态和电动阀的阀位信号。三、国标50160石油化工企业设计防火规范(1)设置要求：6. 2.23可燃液体的储罐应设液位计和高液位报警器，必要时可设自动联锁切断进料设施；并宜设自动脱水器。(2)联锁要求：6.3液化烧、可燃气体、助燃气体的地上储罐；6. 3.11液化烧储罐应设液位计、温度计、压力表、安全阀，以及高液位报警和高高液位自动联锁切断进料措施。(3)条文说明：7. 3.11NFPA58液化石油气规范中规定：“冷藏液化石油气容器上应设置高液位报警器”。“冷藏液化石油气容器上应装备高液位流量切断设施，该装置应与所有仪表无关即使常温储罐，这样规定也更加安全。高液位自动联锁切断进料装置是避
8、免油罐冒罐的最后有效手段，目前比较普遍使用，是合理的设置。(4)设置及联锁要求：8. 3.14全压力式液化燃储罐宜采用有防冻措施的二次脱水系统，储罐根部宜设紧急切断阀。9. 4可燃液体、液化燃的装卸设施10. 4.1在距装车栈台边缘IOm以外的可燃液体(润滑油除外)输入管道上应设便于操作的紧急切断阀;11. 4.2站内无缓冲罐时，在距装卸车鹤位IOm以外的装卸管道上应设便于操作的紧急切断阀；7、管道布置12. 2工艺及公用物料管道7. 2.15液化烽及操作温度等于或高于自燃点的可燃液体设备至泵的入口管道应在靠近设备根部设置切断阀，当设备容积超过40?且与泵的间距小于15m时，该切断阀应为带手动
9、功能的遥控阀，遥控阀就地操作按钮距泵的间距不应小于15m07. 4.7当厂际管道长度大于5km时，其上、下游企业围墙或用地边界线内的管道上均应设置紧急切断阀、流量和压力监测设施。8. 4.5可燃液体地上立式储罐应设固定或移动式消防冷却水系统，其供水范围、供水强度和设置方式应符合下列规定：5控制阀应设在防火堤外，并距被保护罐壁不宜小于15m。控制阀后及储罐上设置的消防冷却水管道应采用镀锌钢管。8.10.10全压力式、半冷冻式液化烽储罐固定式消防冷却水管道的设置应符合下列规定：2消防冷却水系统可采用手动或遥控控制阀，当储罐容积等于或大于IOOOnI3时,应采用遥控控制阀；3控制阀应设在防火堤外，距
10、被保护罐壁不宜小于15m；条文说明：6. 3.14储罐根部设紧急切断阀可以减少管道系统发生事故时损失。7. 2.15本条规定是为了当与罐直接相连接的下游设备发生火灾时，能及时切断物料。如某厂产品精制装置液化烧罐下游泵发生事故着火，人员无法靠近泵、关闭切断阀，且在泵和罐间靠近罐根部管道上无切断阀，使罐中液化燃烧光后火才熄灭，造成重大损失。APIStd2510液化石油气(LPG)设施的设计和建造规定：液化烧管道上的切断阀应尽可能靠近罐布置，最好位于罐壁嘴子上。为便于操作和维修，切断阀安装位置应易于迅速接近。当液化烧罐容积超过IOOOOgal(38m3)时，在火灾发生15min内，所有位于罐最高液面
11、下管道上的切断阀应能自动关闭或遥控操作。切断阀控制系统应耐火保护，切断阀应能手动操作。参照APl的标准，对液化燃设备容积调整为On?。考虑到操作温度等于或高于自燃点的可燃液体泵发生事故几率较高，增加对操作温度等于或高于自燃点的可燃液体设备至泵的入口管道应在靠近设备根部设置切断阀要求。四、国标17681易燃易爆罐区安全监控预警系统验收技术要求(1)设置要求：5. 5液体储罐必须配置液位检测仪表，同一储罐至少配备两种不同类别的液位检测仪表。储存易燃易爆介质的储罐应配备高、低液位报警回路，必要时还应配有液位与相关工艺参数之间的联锁系统。五、AQ3036危险化学品重大危险源罐区现场安全监控装备设置规范
12、(1)设置要求：6. 3.1储罐应设置液位监测器，应具备高低位液位报警功能。联锁要求:6.3.7大型（500（3以上）可燃液体储罐、400m3以上的危险化学品压力储罐应另设高高液位监测报警及联锁控制系统。（2）设置要求：5联锁控制装备的设置要求5.1可根据实际情况设置储罐的温度、液位、压力以及环境温度等参数的联锁自动控制装备，包括物料的自动切断或转移以及喷淋降温装备等。六、SH/T3007石油化工储运系统罐区设计规范（1）设置要求：5、常压和低压储罐区5.4仪表选用与安装5.4.1容量大于IOom3的储罐应设液位连续测量远传仪表。5.4.2应在自动控制系统中设高、低液位报警并应符合下列规定：a
13、）储罐高液位报警的设定高度，不应高于储罐的设计储存高液位；b）储罐低液位报警的设定高度，不应低于储罐的设计储存低液位。5. 4.5储罐高高、低低液位报警信号和液位测量仪表应采用单独的液位连续测量仪表或液位开关，报警信号应传送至自动控制系统。6、压力储罐区6. 3储罐仪表选用和安装6.3.2压力储罐液位测量应设一套远传仪表和一套就地指示仪表，就地指示仪表不应选用玻璃板液位计。6.3.3液位测量远传仪表应设高、低液位报警。高液位报警的设定高度应为储罐的设计储存高液位；低液位报警的设定高度，应满足从报警开始IOnIinl5min内泵不会汽蚀的要求。(2)联锁要求：5.4.3储存I级和II级毒性液体的
14、储罐、容量大于或等于300(3的甲B和乙A类可燃液体储罐、容量大于或等于IOOOOn?的其他液体储罐应设高高液位报警及联锁，高高液位报警应联锁关闭储罐进口管道控制阀。5.4.4装置原料储罐宜设低低液位报警，低低液位报警宜联锁停泵。5. 4.5储罐高高、低低液位报警信号和液位测量仪表应采用单独的液位连续测量仪表或液位开关，报警信号应传送至自动控制系统。6、压力储罐区6. 3储罐仪表选用和安装6.3.4压力储罐应另设一套专用于高高液位报警并联锁切断储罐进料管道阀门的液位测量仪表或液位开关。高高液位报警的设定高度，不应大于液相体积达到储罐计算容积的90%时的高度。(3)条文说明：5.4.1液位是储罐需要监控的最重要参数，故本条要求“储罐应设液位测量远传仪表”。5.4.2设置高(低)液位报警的目的，是预报罐内液位将升高(降低)到所规定的极限高度，要求操作人员听到报警后，需在规定的时间内完成切换储罐的工作，才能避免发生事故。5.4.3高高液位联锁关进口阀可防止储罐进料时满溢，对本条所列三种情况需采取更严格的安全保护措施。
