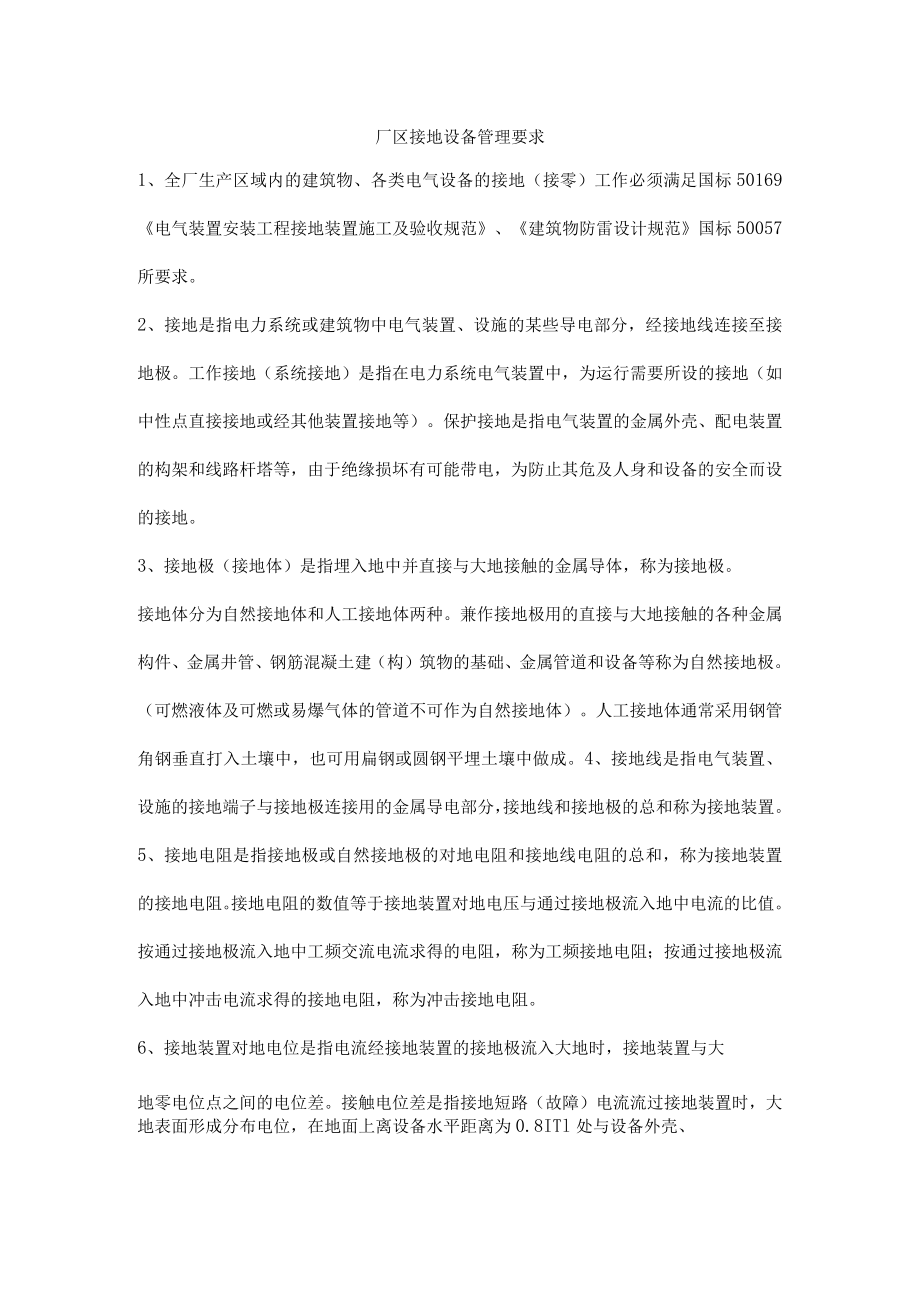

1、厂区接地设备管理要求1、全厂生产区域内的建筑物、各类电气设备的接地（接零）工作必须满足国标50169电气装置安装工程接地装置施工及验收规范、建筑物防雷设计规范国标50057所要求。2、接地是指电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。工作接地（系统接地）是指在电力系统电气装置中，为运行需要所设的接地（如中性点直接接地或经其他装置接地等）。保护接地是指电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。3、接地极（接地体）是指埋入地中并直接与大地接触的金属导体，称为接地极。接地体分为自然接地体和人工接地体两种
2、。兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建（构）筑物的基础、金属管道和设备等称为自然接地极。（可燃液体及可燃或易爆气体的管道不可作为自然接地体）。人工接地体通常采用钢管角钢垂直打入土壤中，也可用扁钢或圆钢平埋土壤中做成。4、接地线是指电气装置、设施的接地端子与接地极连接用的金属导电部分，接地线和接地极的总和称为接地装置。5、接地电阻是指接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。按通过接地极流入地中工频交流电流求得的电阻，称为工频接地电阻；按通过接地极流入地中冲击电流求得的接

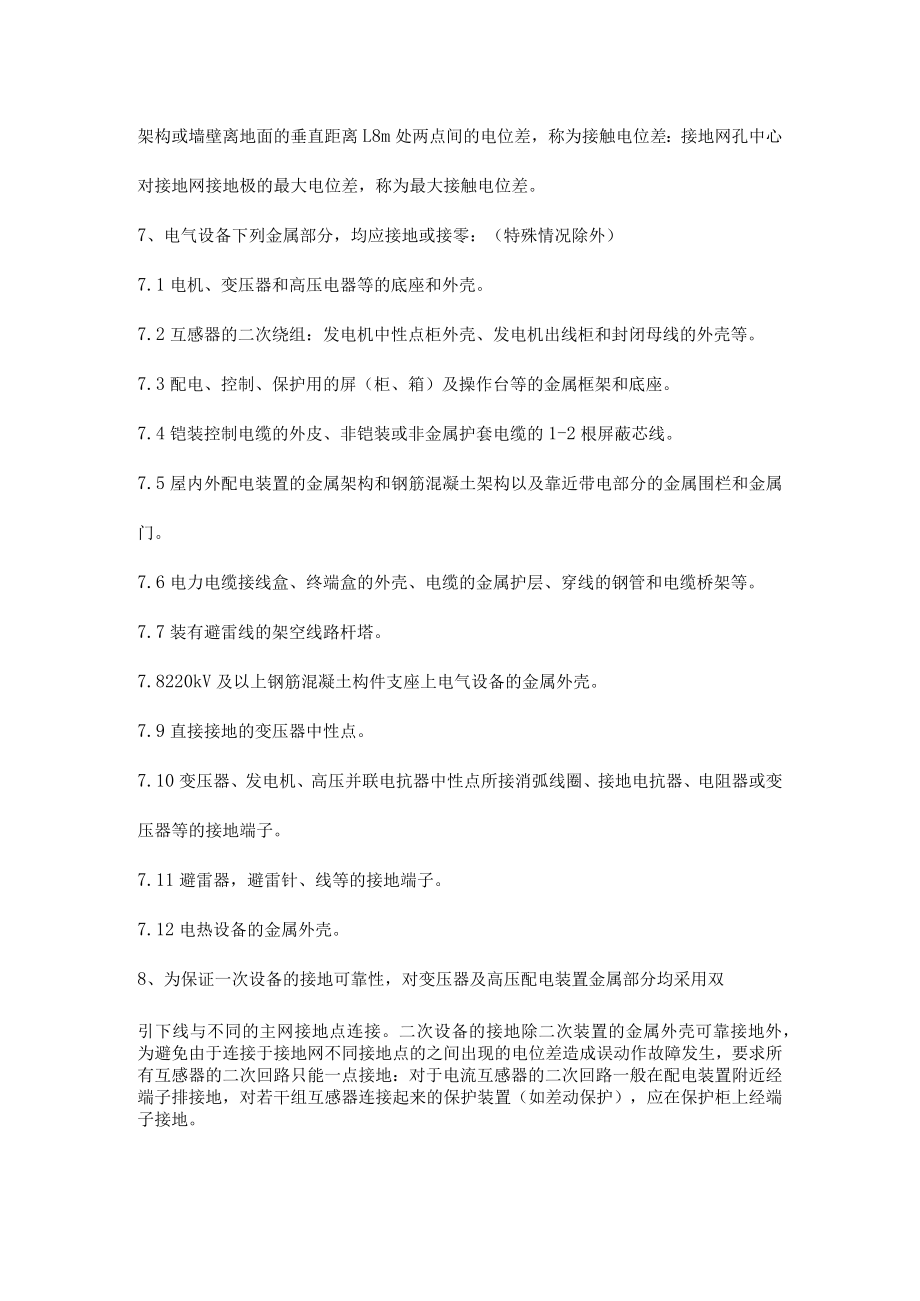

3、地电阻，称为冲击接地电阻。6、接地装置对地电位是指电流经接地装置的接地极流入大地时，接地装置与大地零电位点之间的电位差。接触电位差是指接地短路（故障）电流流过接地装置时，大地表面形成分布电位，在地面上离设备水平距离为0.8ITl处与设备外壳、架构或墙壁离地面的垂直距离L8m处两点间的电位差，称为接触电位差：接地网孔中心对接地网接地极的最大电位差，称为最大接触电位差。7、电气设备下列金属部分，均应接地或接零：（特殊情况除外）7.1电机、变压器和高压电器等的底座和外壳。7.2互感器的二次绕组：发电机中性点柜外壳、发电机出线柜和封闭母线的外壳等。7.3配电、控制、保护用的屏（柜、箱）及操作台等的金属
4、框架和底座。7.4铠装控制电缆的外皮、非铠装或非金属护套电缆的1-2根屏蔽芯线。7.5屋内外配电装置的金属架构和钢筋混凝土架构以及靠近带电部分的金属围栏和金属门。7.6电力电缆接线盒、终端盒的外壳、电缆的金属护层、穿线的钢管和电缆桥架等。7.7装有避雷线的架空线路杆塔。7.8220kV及以上钢筋混凝土构件支座上电气设备的金属外壳。7.9直接接地的变压器中性点。7.10变压器、发电机、高压并联电抗器中性点所接消弧线圈、接地电抗器、电阻器或变压器等的接地端子。7.11避雷器，避雷针、线等的接地端子。7.12电热设备的金属外壳。8、为保证一次设备的接地可靠性，对变压器及高压配电装置金属部分均采用双引
5、下线与不同的主网接地点连接。二次设备的接地除二次装置的金属外壳可靠接地外，为避免由于连接于接地网不同接地点的之间出现的电位差造成误动作故障发生，要求所有互感器的二次回路只能一点接地：对于电流互感器的二次回路一般在配电装置附近经端子排接地，对若干组互感器连接起来的保护装置（如差动保护），应在保护柜上经端子接地。9、电压互感器二次回路接地点应在控制室，经接地小母线一点接入接地网；控制保护屏上的保护接地应全部连接后再经一点接入主接地网。10、接地装置应利用直接埋入地中或水中的自然接地极，并设置将自然接地极和人工接地极分开的测量井。发电厂、变电所除利用自然接地极外，还应敷设人工接地极。当利用自然接地极
6、和引外接地装置时，应采用不少于两根导体在不同地点与接地网相连接。人工接地极，水平敷设的可采用网钢、扁钢：垂直敷设的可采用角钢、钢管等。接地装置的导体，应符合热稳定、均压和机械强度的要求，还应考虑腐蚀的影响。11、接地装置的防腐蚀设计，应符合下列要求：计及腐蚀影响后，接地装置的设计使用年限，应与地面工程的设计使用年限相当。接地装置的防腐蚀设计，宜按当地的腐蚀数据进行。在腐蚀严重地区，敷设在电缆沟中的接地线和敷设在屋内或地面上的接地线，宜采用热镀锌，对埋入地下的接地极宜采取适合当地条件的防腐蚀措施。接地线与接地极或接地极之间的焊接点，应涂防腐材料。12、升压站接地阻抗测试每6年检测1次，接地阻抗要
7、求WO.5Q；电气设备接地完整性检测，接地电阻W200mQ.13、发电厂电气装置的接地装置，除利用自然接地极外，应敷设以水平接地极为主的人工接地网。人工接地网的外缘应闭合，外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一半。接地网内应敷设水平均压带。接地网的埋设深度不宜小于0.6m。接地网均压带可采用等间距或不等间距布置。接地线应采取防止发生机械损伤和化学腐蚀的措施。在接地线引进建筑物的入口处，应设标志。明敷的接地线表面应涂15mm-100mm宽度相等的绿色和黄色相间的条纹。14、配电装置构架上避雷针（含悬挂避雷线的架构）的集中接地装置应与主接地网连接，由连接点至变压器接地点沿接地极的长
8、度不应小于15m。15、接地极的安装应符合下列要求：接地极的型式及埋人深度必须使土壤的干燥及冻结程度不会过分增加接地极的接地电阻，以免超过所要求的接地电阻值。接地极所采用的材质及结构必须经得住由于腐蚀而引起的机械损伤。接地装置的设计必须考虑到由于腐蚀可能增加接地极的接地电阻值。16、埋入土壤内的接地线，接地线与接地极的连接应牢固，且导电良好。电气装置应设置总接地端子或母线，并应与接地线、保护线、等电位联结干线和安全、功能共用接地装置的功能性接地线等相连接。17、垂直埋设的接地体，一般采用角钢、钢管、圆钢：水平埋设的接地体，一般采用扁钢、圆钢。人工接地体的尺寸不小于：圆钢直径IOniln；扁钢截
9、面IOOm2：扁钢厚度4mm；角钢厚度4mm：钢管壁厚3.5mm。水平敷设时可采用圆钢、扁钢、，垂直敷设时采用角钢、圆钢等。接地装置的导体截面应符合：圆钢直径8mm：扁钢截面48肝：扁钢厚度4mm：角钢厚度4mm：钢管壁厚2.5mm。18IOOkVA以上的低压变压器，其低压侧零线、外壳应接地，接地电阻值不大于4Q；IOOkVA以下的低压变压器，其低压侧零线、外壳应接地，接地电阻值不大于10o19、电动机必须有效接地（或接零），接地线应固定在电机的接地螺钉上，不得接于电机的机座上；电机接地线截面一般按如下原则选取：当相线截面积小于25m2,为同相线的截面积；当相线截面积为（25-50）肝时，为2
10、5当相线截面积大于50肝时，为相线截面积的50%。20、在中性点不接地系统中，电气设备金属外壳应与接地装置作金属连接。交、直流电力电缆的接线盒外壳、电缆金属护套或屏蔽层、敷设的钢管、电缆支架等均应接地。21、穿过零序互感器的电缆，其电缆头接地线应穿过互感器后接地，并应将接地前的电缆头金属外壳、金属包皮、接地线与地绝缘。当装有电气设备的金属构架，接地线可利用金属结构实现接地。22、携带式电力设备如手电钻、手提照明灯等，应选用不小于L5mm2的多股铜芯线作专用接地线，单独与接地网连接，不可利用其他电气设备的零线接地，不允许此芯线通过工作电流；由固定电源供电的移动式电器，应和电源的接地装置有金属连接
11、。携带式电气设备严禁利用其他用电设备的零线接地,零线（中性线）和保护接地线应分别与接地网连接。23、移动式电气设备以下情况可不接地：移动式机械的自备发电设备与机械放置于同一金属架，不供其他设备用电；移动式机械的自备发电设备与机械的外壳之间有可靠的金属连接。24、电气设备调试时，试验用的电子电路、高频设备及电子仪器应接地；直流信号的接地应与交流地分开。25、IOkV以下的便携式高压实验设备，在丁作台上也应接地；实验设备接地电阻应小于4。26、运行在中性点接地的三相四线制低压电网中的设备，不允许单纯采取保护接地措施，而应采用接地又接零方式。27、在中性点接地的三相四线制低压电网中，不允许有的设备采
12、用接零，有的设备又只采用保护接地而不接零。28、不允许零线回路中装设开关、闸刀和熔断器。29、电气设备下列金属部分可不接地或接零：（另有规定除外）29.1在木质、沥青等不良导电地面的干燥房间内，交流额定电压400V及以下、直流额定电压440V及以下的电力设备外壳，但当维护人员可能同时触及电力设备外壳和接地物件时除外。1.1 2在干燥的场所，交流额定电压IOOV及以下，直流额定电压IlOV及以下的电力设备外壳。（爆炸场所除外）29.3 安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子金属底座等。29.4 安装在己
13、与接地网相连接的金属架构上的设备，但应保证设备应接地的部分与架构之间有良好的电气连接。29.5额定电压220V及以下的蓄电池室内的支架。29 .6安装在金属基础上，且其基础与接地网（或接地体）有良好地电气连接，此类设备（变压器冷却风扇、冷却油泵等）外壳。（爆炸危险场所除外）30、对接地装置的要求：29.1 设备在实施保护接地时应分别直接与接地装置相连接（有接地干线时，可与接地干线连接），切忌串联连接。30 .2接地装置应有足够的机械强度，一般采用截面48平方毫米；厚4毫米的扁钢。31 .3设备与接地干线之间的连接，应采用抗腐蚀有镀锌层的钢制件，其露出地面的部分应用油漆涂成黄绿相间的斑马纹。32 .4设备与接地干线之间的连接应牢固可靠，与接地干线之间的连接不允许搭接、压接或仅靠缠绕连接，而应采用焊接，且焊点应进行防腐处理。30.5接地线应装设在既不易被人触碰，又便于检查的地方。
