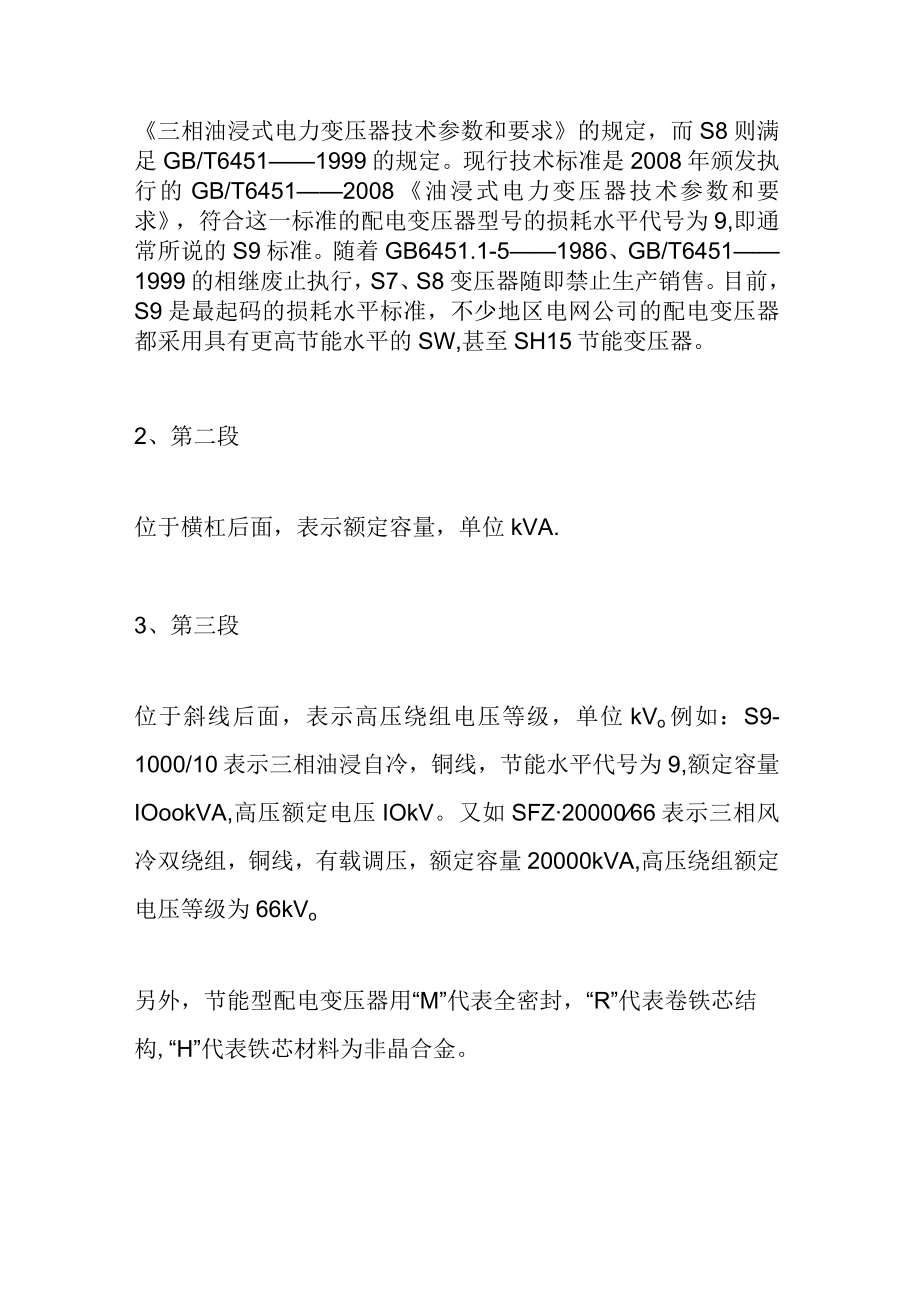

变压器型号三段表示法的含义.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《变压器型号三段表示法的含义.docx》由会员分享,可在线阅读,更多相关《变压器型号三段表示法的含义.docx(2页珍藏版)》请在第壹文秘上搜索。

1、变压器型号三段表示法1、第一段(按照字母先后顺序排列)(1)绕组耦合方式。不是自耦不标,自耦符号为“0”(2)相数。单相符号“D,三相符号“S”(3)冷却方式。“J”为油浸自冷,也不可标,“G”为干式空气自冷,“C”为干式浇注绝缘。“F”为油浸风冷,“S”为油浸水冷(4)循环方式,自然循环不标,“P”为强迫循环(5)绕组数。双绕组不标,“S”为三绕组,“F”为双分裂绕组(6)导线材料。铜线不标,“L”为铝线。(7)调压方式。无励磁调压不标,“Z”为有载调压。(8)设计序号,用数字表示。配电变压器的型号中,这一设计序号代表铜、铁损水平,简称“损耗水平代号”。例如S7,其铜、铁损满足GB6451.

2、151986三相油浸式电力变压器技术参数和要求的规定,而S8则满足GB/T64511999的规定。现行技术标准是2008年颁发执行的GB/T64512008油浸式电力变压器技术参数和要求,符合这一标准的配电变压器型号的损耗水平代号为9,即通常所说的S9标准。随着GB6451.1-51986、GB/T64511999的相继废止执行,S7、S8变压器随即禁止生产销售。目前,S9是最起码的损耗水平标准,不少地区电网公司的配电变压器都采用具有更高节能水平的SW,甚至SH15节能变压器。2、第二段位于横杠后面,表示额定容量,单位kVA.3、第三段位于斜线后面,表示高压绕组电压等级,单位kVo例如:S9-1000/10表示三相油浸自冷,铜线,节能水平代号为9,额定容量IOookVA,高压额定电压IOkV。又如SFZ2000066表示三相风冷双绕组,铜线,有载调压,额定容量20000kVA,高压绕组额定电压等级为66kVo另外,节能型配电变压器用“M”代表全密封,“R”代表卷铁芯结构,“H”代表铁芯材料为非晶合金。
