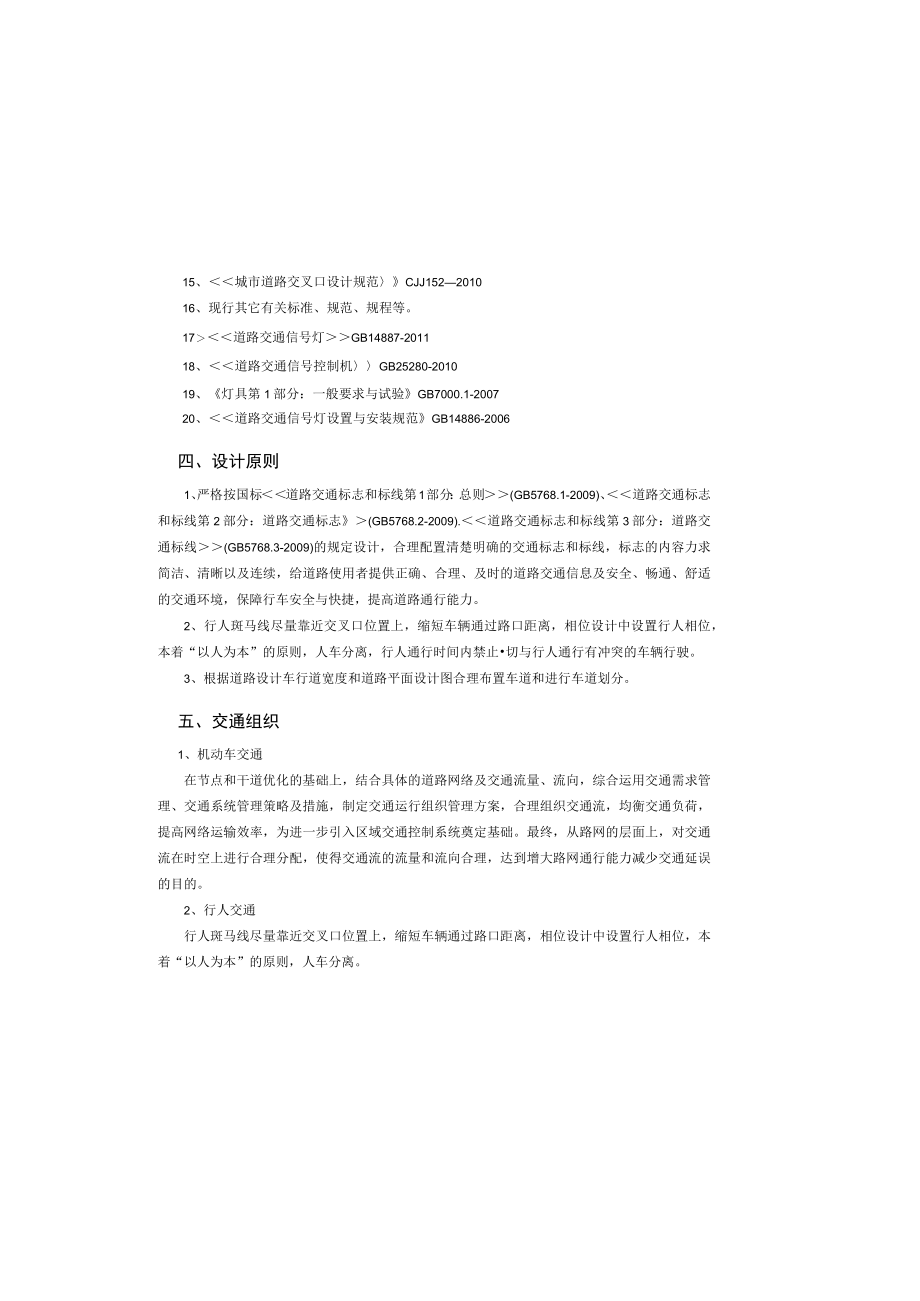

1、15、城市道路交叉口设计规范CJJ152201016、现行其它有关标准、规范、规程等。17道路交通信号灯GB14887-201118、道路交通信号控制机GB25280-201019、灯具第1部分：一般要求与试验GB7000.1-200720、道路交通信号灯设置与安装规范GB14886-2006四、设计原则1、严格按国标道路交通标志和标线第1部分：总则(GB5768.1-2009)、道路交通标志和标线第2部分：道路交通标志(GB5768.2-2009).道路交通标志和标线第3部分：道路交通标线(GB5768.3-2009)的规定设计，合理配置清楚明确的交通标志和标线，标志的内容力求简洁、清晰以及
2、连续，给道路使用者提供正确、合理、及时的道路交通信息及安全、畅通、舒适的交通环境，保障行车安全与快捷，提高道路通行能力。2、行人斑马线尽量靠近交叉口位置上，缩短车辆通过路口距离，相位设计中设置行人相位，本着“以人为本”的原则，人车分离，行人通行时间内禁止切与行人通行有冲突的车辆行驶。3、根据道路设计车行道宽度和道路平面设计图合理布置车道和进行车道划分。五、交通组织1、机动车交通在节点和干道优化的基础上，结合具体的道路网络及交通流量、流向，综合运用交通需求管理、交通系统管理策略及措施，制定交通运行组织管理方案，合理组织交通流，均衡交通负荷，提高网络运输效率，为进一步引入区域交通控制系统奠定基础。

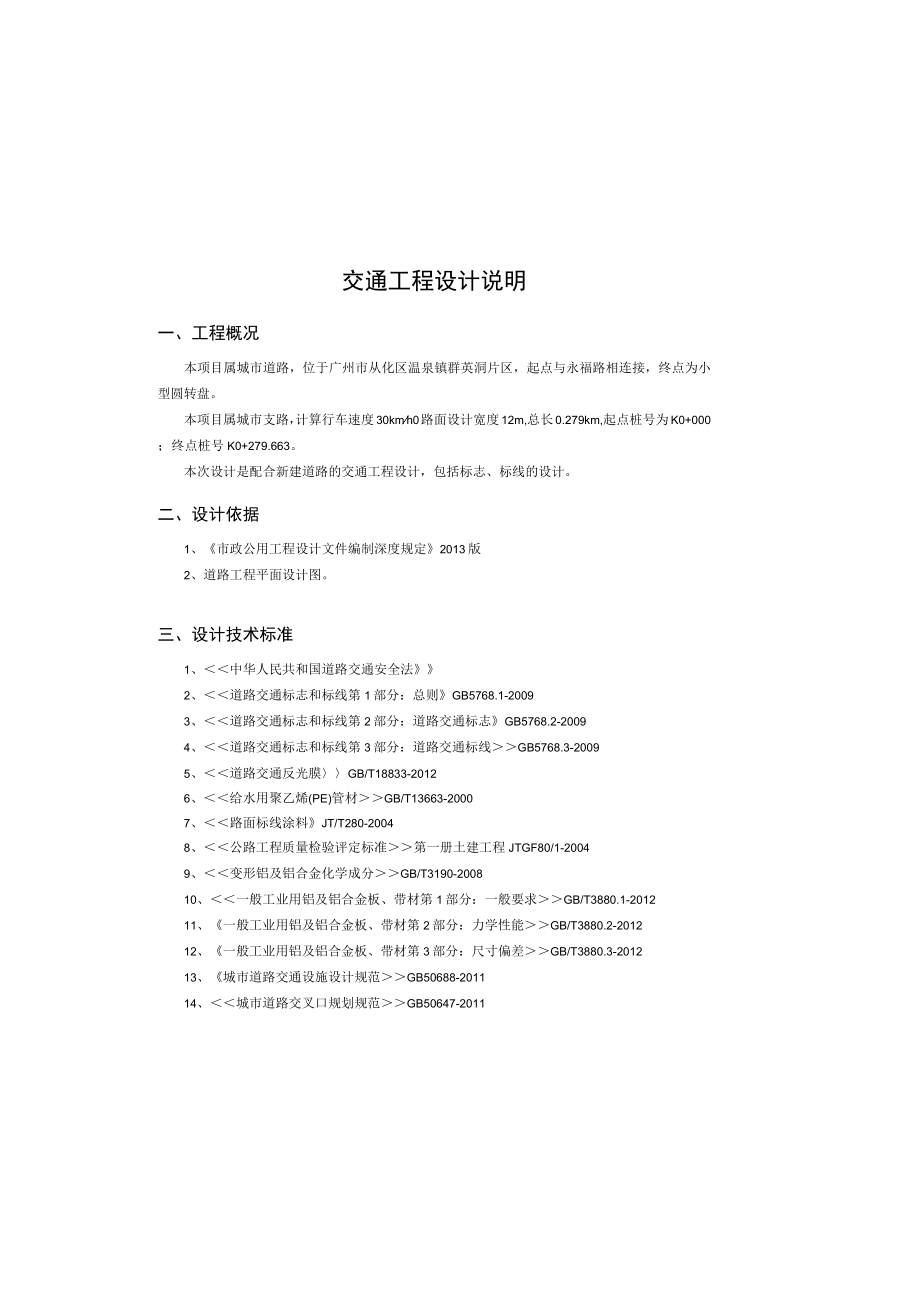

3、最终，从路网的层面上，对交通流在时空上进行合理分配，使得交通流的流量和流向合理，达到增大路网通行能力减少交通延误的目的。2、行人交通行人斑马线尽量靠近交叉口位置上，缩短车辆通过路口距离，相位设计中设置行人相位，本着“以人为本”的原则，人车分离。交通工程设计说明一、工程概况本项目属城市道路，位于广州市从化区温泉镇群英洞片区，起点与永福路相连接，终点为小型圆转盘。本项目属城市支路，计算行车速度30kmh0路面设计宽度12m,总长0.279km,起点桩号为K0+000；终点桩号K0+279.663。本次设计是配合新建道路的交通工程设计，包括标志、标线的设计。二、设计依据1、市政公用工程设计文件编制深
4、度规定2013版2、道路工程平面设计图。三、设计技术标准1、中华人民共和国道路交通安全法2、道路交通标志和标线第1部分：总则GB5768.1-20093、道路交通标志和标线第2部分：道路交通标志GB5768.2-20094、道路交通标志和标线第3部分：道路交通标线GB5768.3-20095、道路交通反光膜GB/T18833-20126、给水用聚乙烯(PE)管材GB/T13663-20007、路面标线涂料JT/T280-20048、公路工程质量检验评定标准第一册土建工程JTGF80/1-20049、变形铝及铝合金化学成分GB/T3190-200810、一般工业用铝及铝合金板、带材第1部分：一般

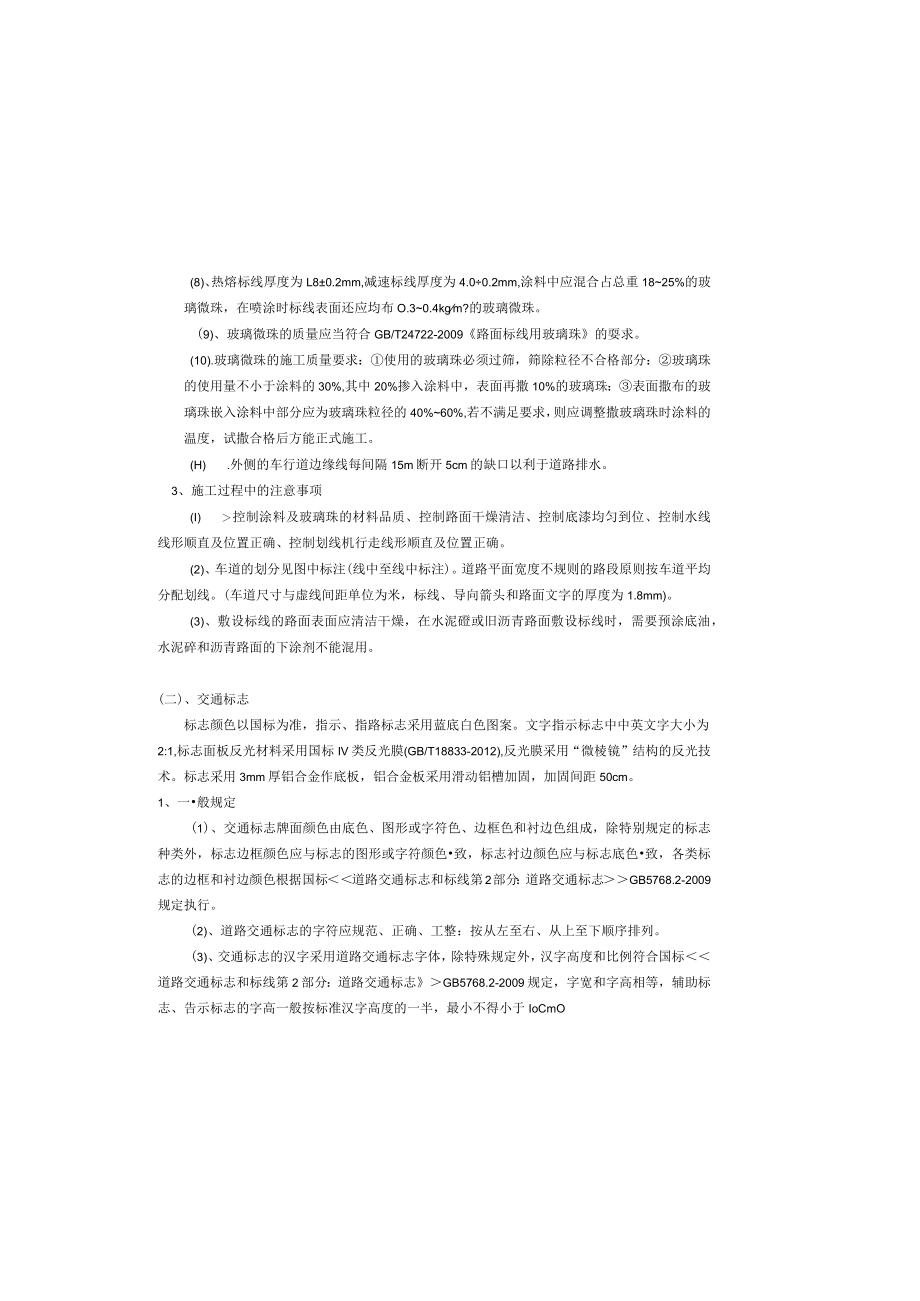

5、要求GB/T3880.1-201211、一般工业用铝及铝合金板、带材第2部分：力学性能GB/T3880.2-201212、一般工业用铝及铝合金板、带材第3部分：尺寸偏差GB/T3880.3-201213、城市道路交通设施设计规范GB50688-201114、城市道路交叉口规划规范GB50647-2011(8)、热熔标线厚度为L80.2mm,减速标线厚度为4.00.2mm,涂料中应混合占总重1825%的玻璃微珠，在喷涂时标线表面还应均布O.30.4kgm?的玻璃微珠。(9)、玻璃微珠的质量应当符合GB/T24722-2009路面标线用玻璃珠的耍求。(10).玻璃微珠的施工质量要求：使用的玻璃珠必
6、须过筛，筛除粒径不合格部分：玻璃珠的使用量不小于涂料的30%,其中20%掺入涂料中，表面再撒10%的玻璃珠：表面撒布的玻璃珠嵌入涂料中部分应为玻璃珠粒径的40%60%,若不满足要求，则应调整撒玻璃珠时涂料的温度，试撒合格后方能正式施工。(H) .外侧的车行道边缘线每间隔15m断开5cm的缺口以利于道路排水。3、施工过程中的注意事项(I) 控制涂料及玻璃珠的材料品质、控制路面干燥清洁、控制底漆均匀到位、控制水线线形顺直及位置正确、控制划线机行走线形顺直及位置正确。(2)、车道的划分见图中标注(线中至线中标注)。道路平面宽度不规则的路段原则按车道平均分配划线。(车道尺寸与虚线间距单位为米，标线、导
7、向箭头和路面文字的厚度为1.8mm)。(3)、敷设标线的路面表面应清洁干燥，在水泥磴或旧沥青路面敷设标线时，需要预涂底油，水泥碎和沥青路面的下涂剂不能混用。(二)、交通标志标志颜色以国标为准，指示、指路标志采用蓝底白色图案。文字指示标志中中英文字大小为2:1,标志面板反光材料采用国标IV类反光膜(GB/T18833-2012),反光膜采用“微棱镜”结构的反光技术。标志采用3mm厚铝合金作底板，铝合金板采用滑动铝槽加固，加固间距50cm。1、一般规定(1)、交通标志牌面颜色由底色、图形或字符色、边框色和衬边色组成，除特别规定的标志种类外，标志边框颜色应与标志的图形或字符颜色致，标志衬边颜色应与标
8、志底色致，各类标志的边框和衬边颜色根据国标道路交通标志和标线第2部分：道路交通标志GB5768.2-2009规定执行。(2)、道路交通标志的字符应规范、正确、工整：按从左至右、从上至下顺序排列。(3)、交通标志的汉字采用道路交通标志字体，除特殊规定外，汉字高度和比例符合国标道路交通标志和标线第2部分：道路交通标志GB5768.2-2009规定，字宽和字高相等，辅助标志、告示标志的字高一般按标准汉字高度的一半，最小不得小于IoCmO六、交通设施(一)、交通标线标线用于管制和引导交通，应具有鲜明的确认效果。标线设置在路面上，应具有附着力强、经久耐磨、使用寿命长、耐候性好、抗污染、抗变色等性能。同时
9、，标线还应具有施工时干燥迅速、施工方便、安全性能好等性能。标线应保证在白天和晚上都具有视线诱导功能和良好反光效果，并应做到车道分界清晰，线形清楚，轮廓分明，对行驶车辆的诱导有重要作用。1、标线设置要求(1)、根据道路车行道宽度和道路平面设计图合理布置车道，其车行道宽度为3.5m：转弯车道适当加宽：路面各类均应符合GB5768.3-2009道路交通标志标线第3部分：道路交通标线及相关的规定。(2)、车行道边缘线、导向车道线、导流带边缘线采用白色实线，禁止停车线采用黄色实线，中心线双线为黄色实线，中心单线为黄色4*6线：线宽15cm。(3)、车行道分界线采用白色虚线，实线段长2m,虚线段间距4m.
10、(4)、停止线、人行横道线采用白色实线，线宽40cm；停止线无特别说明距人行横道线3m。人行横道无特别说明宽度为5m。(5)、导向箭头颜色为白色，箭头长3m。(6)、其他地面文字标记等等按照国标要求。2、施工技术要求(I)s道路标线涂料采用热熔型反光环保涂料应符合道路交通标志标线第3部分：道路交通标线(GB5768.3-2009)、路面标线涂料(JT/T280-2004)、道路标线漆(常温型)(GN47T989)和道路标线漆(热塑型)(G48T989)的有关规定。(2)、路面标线喷涂前，应仔细清洁路面，保证表面干燥、无起灰现象。(3)、路面标线的颜色、形状和设置位置应符合道路交通标志和标线第3
11、部分：道路交通标线(GB5768.3-2009)的规范和设计要求。(4)、标线施工污染路面应及时清理。(5)、标线线形应流畅，与道路线形相协调，曲线圆滑，不允许出现折线。(6)、反光标线玻璃珠应撒布均匀，附着牢固，反光均匀。(7)、标线表面不应出现网状裂缝，起泡现象。宽度、圆形标志的直径小于反光膜产品的最大宽度时，底膜不应有拼接缝。当粘贴反光膜不可避免出现接缝时，应按反光膜产品的最大宽度进行拼装。(7)、标志柱、梁的金属构件镀层应均匀、颜色一致、不允许有流挂、滴瘤或交杂结块，镶件表面应无漏镀、缺铁等缺陷。6、立柱和标志牌安装标志基础经养护达到设计强度的80%后才允许进行标志立杆和标志牌安装。标
12、志安装的要求如下：(1)X立柱竖直度误差为3mmm.(2)、门架水平横梁误差为5mmu(3)、标志牌安装角度误差为3。(4)、标志牌下缘至路面净空(净空)误差为50mu(5)、标志牌紧固螺栓安装螺母后要求有适当余量。(6)、标志牌要求外观整洁、无透光、起泡、划痕和损伤，安装前用湿布拭擦干净表面的灰尘。(7)、立柱要求外观整洁，镀锌量符合要求，锌层无脱落、污染和损坏。7、标志的支撑方式单立柱：单立柱主要支持小型标志。因支持牌面大小的不同，单立柱有所区别，支持2平方米。以上的单立柱采用89mm钢管制作，支持2平方米以下的单立柱采用中76ran的钢管制作。8、材料的防锈处理各类交通设施标志的杆件、螺
13、拴、螺母均应进行热镀锌处理，立柱杆件等的钻孔、冲孔和车间焊接，应在钢材进行表面防腐处理之前完成。热镀锌干燥后，杆件再喷涂银灰色的环氧富锌漆3度。为防盗雷要螺栓安装完毕应点焊。9、未能明确路名的标志牌版面暂时留空，施工时标志牌的版面内容必须经交警部门的审核和认可方可实施。10、在无障碍通道适合位置设置无障碍通道指示标志。11、原有标志杆件翻新：现场除锈后，表面喷涂二遍环氧富锌底漆及银色调和漆。七、交通工程注意事项L在施工过程中，如发现现场情况及路名与图纸不符的,应及时通知设计人。(4)、版面设计应以司机在行驶时能及时辨认标志内容为基本原则，同时版面布置应美观、醒目，并且标志应具有夜间反光的性能。
14、木路交通标志是根据国标道路交通标志和标线第2部分：道路交通标志GB5768.2-2009要求进行设计的。标志版面内容采用中、英文两种文字对应标识，中文在上，英文在下，小写英文字高为汉字字高的一半，英文首字母大写，其余均为小写，阿拉伯数字与汉字同高，字体采用交通部统一的交通标志专用字体。2、材料质量要求铝合金板材化学成分、板材牌号、规格、力学性能(按国标要求抗拉性强度应不小于289.3Mpa,屈服点不小于241.2NPa,延伸率不小于4%-l()应符合GB/T3190-2008xGB/T3880.1-2012xGB/T3880.2-2012、GB/T3880.3-2012的规定。3、柱体材料要求
15、(具体按设计图纸)柱体一般采用牌号为Q235的钢材(A3钢)制成.镀锌量:立柱、横梁不低于85um,紧固件不低于50Umo4、版面反光材料要求反光材料应符合设计规定的等级要求。参照道路交通反光膜GB/T18833-2012,反光膜的表面规则的分布有菱形的密封结构，采用“微棱镜”反光技术，不含金属镀层，具有优异的大入射角及大观察角性能。厂家必须提供书面的十年的质量担保，确保十年内标志牌的字膜和底膜的逆反射数不低于初始值的80%。5、施工质量要求标志现场施工质量应达到公路工程质量检测评定标准第一册土建工程(JTGF80/1-2004)的要求。基本要求如下：(1)、交通标志的制作应符合道路交通标志和标线第2部分：道路交通标志(GB5768.2-2009)及设计图纸的规定要求制作。(2)、交通标志在运输、安装过程中，不应损伤标志面及金属构件的镀层。(3)、标志的位置、数量及安装角度应符合设计要求。(4)、大型标志的地基承载力应符合设计耍求。大型标志柱、梁的焊接部位应符合钢
