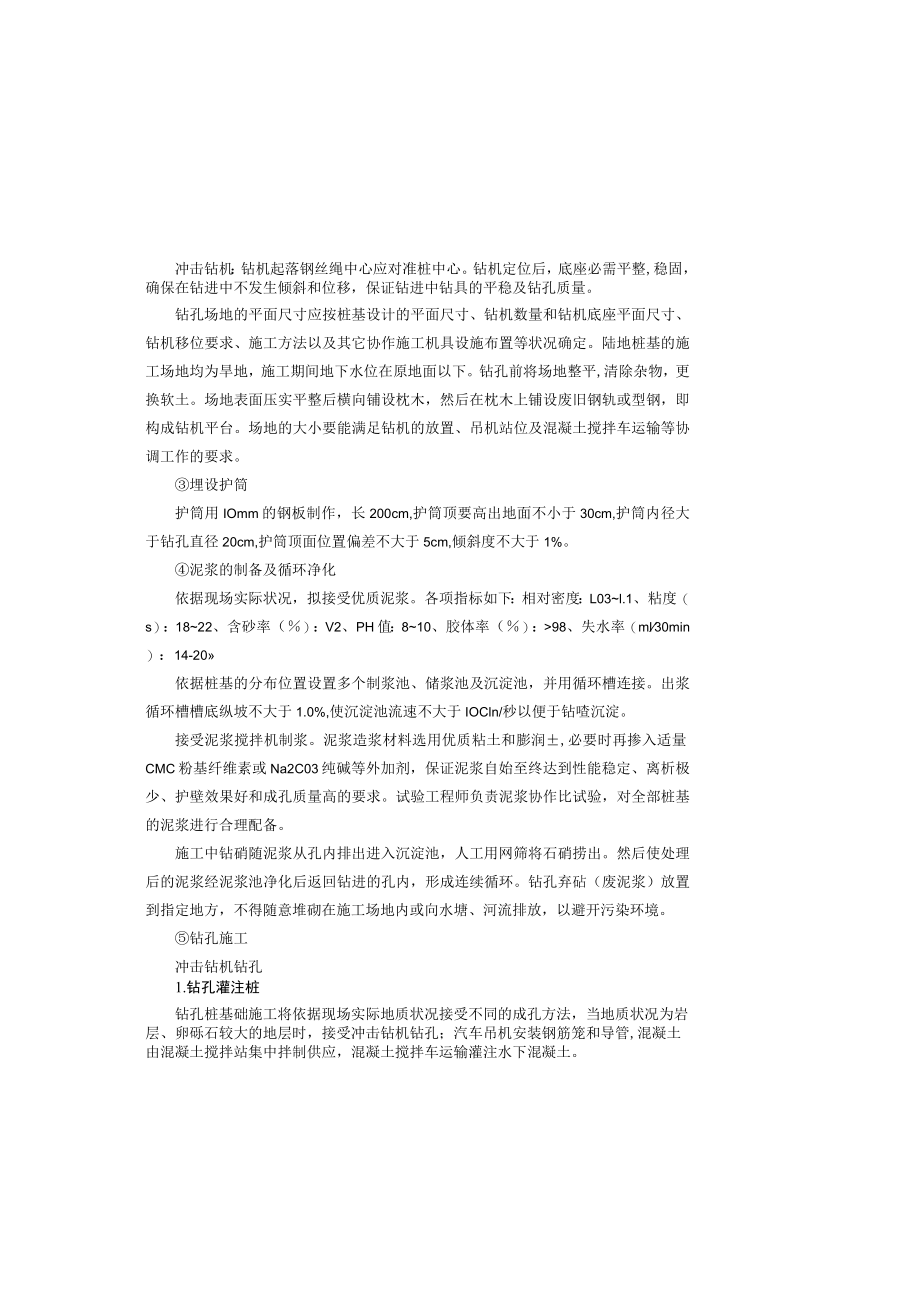

1、冲击钻机：钻机起落钢丝绳中心应对准桩中心。钻机定位后，底座必需平整,稳固，确保在钻进中不发生倾斜和位移，保证钻进中钻具的平稳及钻孔质量。钻孔场地的平面尺寸应按桩基设计的平面尺寸、钻机数量和钻机底座平面尺寸、钻机移位要求、施工方法以及其它协作施工机具设施布置等状况确定。陆地桩基的施工场地均为旱地，施工期间地下水位在原地面以下。钻孔前将场地整平,清除杂物，更换软土。场地表面压实平整后横向铺设枕木，然后在枕木上铺设废旧钢轨或型钢，即构成钻机平台。场地的大小要能满足钻机的放置、吊机站位及混凝土搅拌车运输等协调工作的要求。埋设护筒护筒用IOmm的钢板制作，长200cm,护筒顶要高出地面不小于30cm,护
2、筒内径大于钻孔直径20cm,护筒顶面位置偏差不大于5cm,倾斜度不大于1%。泥浆的制备及循环净化依据现场实际状况，拟接受优质泥浆。各项指标如下：相对密度：L03l.1、粘度（s）：1822、含砂率（）：V2、PH值：810、胶体率（）：98、失水率（ml30min）：14-20依据桩基的分布位置设置多个制浆池、储浆池及沉淀池，并用循环槽连接。出浆循环槽槽底纵坡不大于1.0%,使沉淀池流速不大于IOCln/秒以便于钻喳沉淀。接受泥浆搅拌机制浆。泥浆造浆材料选用优质粘土和膨润,必要时再掺入适量CMC粉基纤维素或Na2C03纯碱等外加剂，保证泥浆自始至终达到性能稳定、离析极少、护壁效果好和成孔质量高

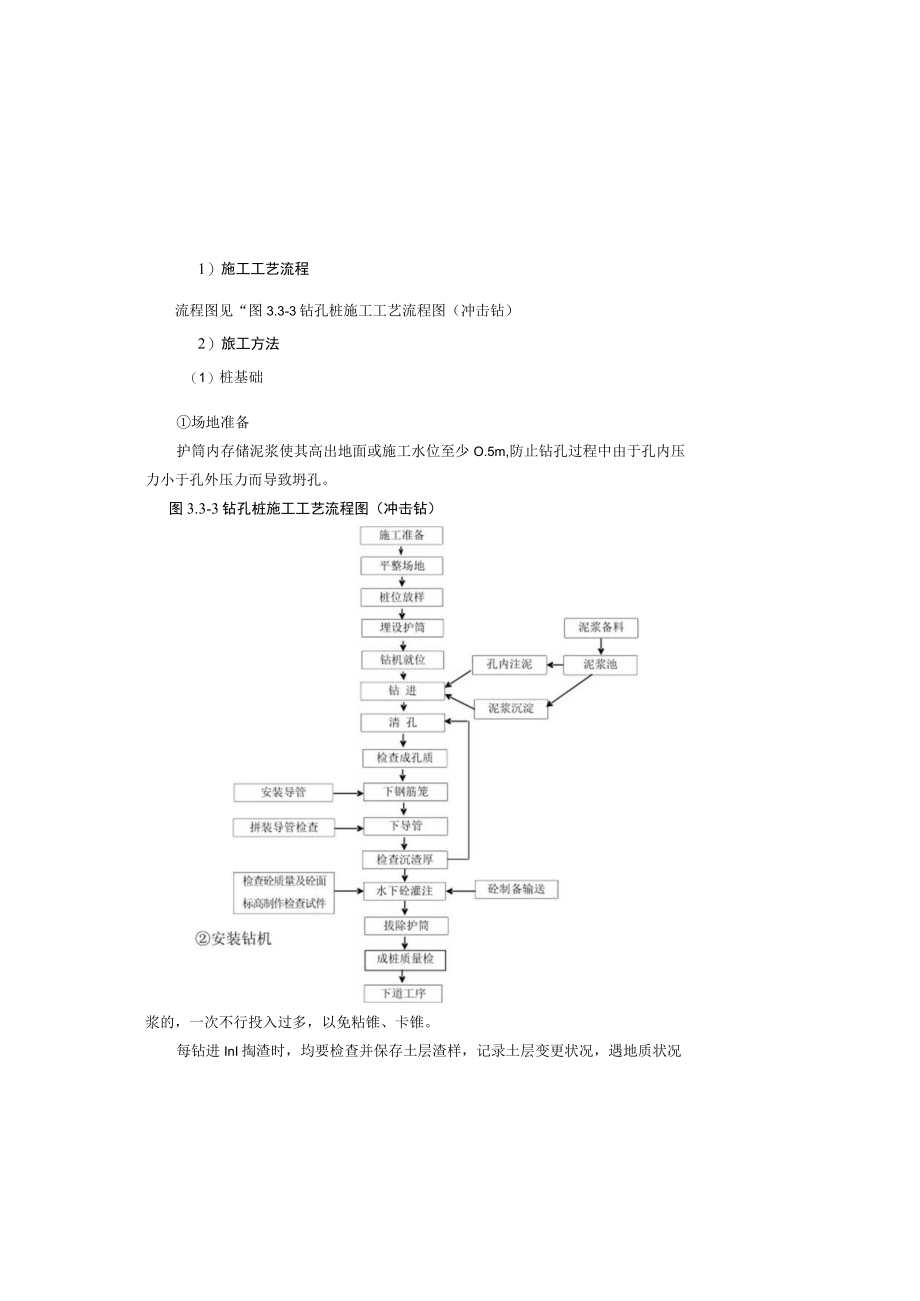

3、的要求。试验工程师负责泥浆协作比试验，对全部桩基的泥浆进行合理配备。施工中钻硝随泥浆从孔内排出进入沉淀池，人工用网筛将石硝捞出。然后使处理后的泥浆经泥浆池净化后返回钻进的孔内，形成连续循环。钻孔弃砧（废泥浆）放置到指定地方，不得随意堆砌在施工场地内或向水塘、河流排放，以避开污染环境。钻孔施工冲击钻机钻孔1.钻孔灌注桩钻孔桩基础施工将依据现场实际地质状况接受不同的成孔方法，当地质状况为岩层、卵砾石较大的地层时，接受冲击钻机钻孔；汽车吊机安装钢筋笼和导管,混凝土由混凝土搅拌站集中拌制供应，混凝土搅拌车运输灌注水下混凝土。1）施工工艺流程流程图见“图3.3-3钻孔桩施工工艺流程图（冲击钻）2）旅工方

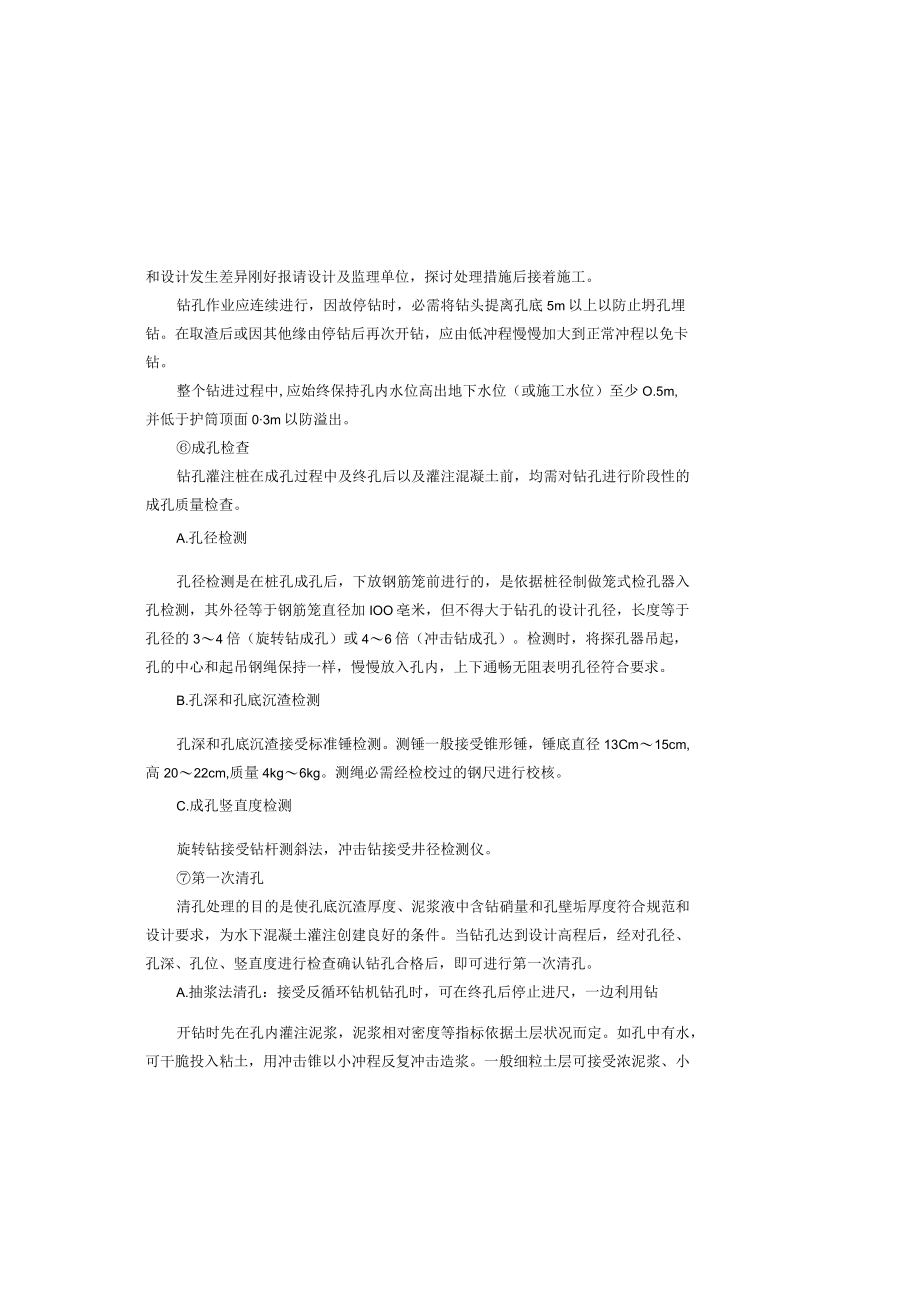

4、法（1）桩基础场地准备护筒内存储泥浆使其高出地面或施工水位至少O.5m,防止钻孔过程中由于孔内压力小于孔外压力而导致坍孔。图3.3-3钻孔桩施工工艺流程图（冲击钻）浆的，一次不行投入过多，以免粘锥、卡锥。每钻进InI掏渣时，均要检查并保存土层渣样，记录土层变更状况，遇地质状况和设计发生差异刚好报请设计及监理单位，探讨处理措施后接着施工。钻孔作业应连续进行，因故停钻时，必需将钻头提离孔底5m以上以防止坍孔埋钻。在取渣后或因其他缘由停钻后再次开钻，应由低冲程慢慢加大到正常冲程以免卡钻。整个钻进过程中,应始终保持孔内水位高出地下水位（或施工水位）至少O.5m,并低于护筒顶面03m以防溢出。成孔检查钻
5、孔灌注桩在成孔过程中及终孔后以及灌注混凝土前，均需对钻孔进行阶段性的成孔质量检查。A.孔径检测孔径检测是在桩孔成孔后，下放钢筋笼前进行的，是依据桩径制做笼式检孔器入孔检测，其外径等于钢筋笼直径加IOO亳米，但不得大于钻孔的设计孔径，长度等于孔径的34倍（旋转钻成孔）或46倍（冲击钻成孔）。检测时，将探孔器吊起，孔的中心和起吊钢绳保持一样，慢慢放入孔内，上下通畅无阻表明孔径符合要求。B.孔深和孔底沉渣检测孔深和孔底沉渣接受标准锤检测。测锤一般接受锥形锤，锤底直径13Cm15cm,高2022cm,质量4kg6kg。测绳必需经检校过的钢尺进行校核。C.成孔竖直度检测旋转钻接受钻杆测斜法，冲击钻接受井
6、径检测仪。第一次清孔清孔处理的目的是使孔底沉渣厚度、泥浆液中含钻硝量和孔壁垢厚度符合规范和设计要求，为水下混凝土灌注创建良好的条件。当钻孔达到设计高程后，经对孔径、孔深、孔位、竖直度进行检查确认钻孔合格后，即可进行第一次清孔。A.抽浆法清孔：接受反循环钻机钻孔时，可在终孔后停止进尺，一边利用钻开钻时先在孔内灌注泥浆，泥浆相对密度等指标依据土层状况而定。如孔中有水，可干脆投入粘土，用冲击锥以小冲程反复冲击造浆。一般细粒土层可接受浓泥浆、小冲程、高频率反复冲砸，使孔壁坚实不坍不漏。待钻进深度超过钻头全高加冲程后，方可进行正常冲击。在开孔阶段45m,为使钻渣挤入孔壁，削减掏渣次数，正常钻进后应刚好掏
7、渣，确保有效冲击孔底。在钻进过程中，应留意地层变更，对不同的土层，接受不同的钻进速度。冲程应依据土层状况分别规定：一般在通过坚硬密实卵石层或基岩漂石之类的土层中接受大冲程；在通过松散砂、砾类土或卵石夹土层中时接受中冲程，冲程过大，对孔底振动大，易引起坍孔；在通过高液限粘土，含砂低液限粘土时，接受中冲程；在易坍塌或流砂地段用小冲程，并应提高泥浆的粘度和相对密度。在通过漂石或岩层，如表面不平整，应先投入粘土、小片石、卵石，将表面垫平，再用钻头进行冲击钻进，防止发生斜孔、坍孔事故；如岩层强度不均，易发生偏孔，亦可接受上述方法回填重钻；必要时投入水泥护壁或加长护筒埋深。在砂及卵石类土等松散层钻进时，可
8、按1:1投入粘土和小片石（粒径不大于15cm）,用冲击锥以小冲程反复冲击，使泥膏、片石挤入孔壁。必要时须重复回填反复冲击23次。若遇有流砂现象时，宜加大粘土削减片石比例，力求孔里坚实。当通过含砂低液限粘土等粘质土层时，因土层本身可造浆，应降低输入的泥浆稠度，并接受0.5m的小冲程，防止卡钻、埋钻。要留意匀整地松放钢丝绳的长度。一般在松软土层每次可松绳5cm8cm,在密实坚硬土层每次可松绳35cm,应留意防止松绳过少，形成“打空锤”，使钻机、钻架及钢丝绳受到过大的意外荷载，遭受损坏，松绳过多，则会削减冲程，降低钻进速度，严峻时使钢丝绳纠缠发生事故。为正确提升钻头的冲程，应在钢丝绳上做好长度标记。
9、钻孔施工中，一般在密实坚硬土层每小时纯钻进尺小于5cmIoCin,松软地层每小时纯钻进尺小于15Cm30Cin时，应进行取渣。或每进尺0.5mLonI时取渣一次，每次取45筒，或取至泥浆内含渣显著削减，无粗颗粒，相对密度复原正常为止。取渣后应刚好向孔内添加泥浆或清水以维护水头高度，投放粘土自行造挂上标记牌，便于运用时按依次装车运出。钢筋骨架在转运至墩位的过程中必需保证骨架不变形。接受汽车运输时要保证在每个加劲筋处设支承点，各支承点高度相等；接受人工拾运时，应多设抬棍,并且保证抬棍在加劲筋处尽量靠近骨架中心穿入，各抬棍受力尽量匀整。在安装钢筋笼时，接受两点起吊。钢筋笼直径大于120OnIm,长度
10、大于6m时，应实行措施对起吊点予以加强，以保证钢筋笼在起吊时不致变形。吊放钢筋笼入孔时应对准孔径，保持垂直，轻放、慢放入孔，入孔后应缓缓下放，不宜左右旋转，严禁摇摆碰撞孔壁。若遇障碍应停止下放，查明缘由进行处理。严禁高提猛落和强制下放。第一节骨架放到最终一节加劲筋位置时，穿进工字钢，将钢筋骨架临时支撑在孔口工字钢上，再起吊其次节骨架和第一节骨架连接，在钢筋笼的接长、安放过程中，始终保持骨架垂直；钢筋笼接长接受同轴心搭接单面焊，每节接长保证顺直度满足要求，接头坚实牢靠，同一断面接头数量不超过总根数的二分之一。钢筋笼接好后严格检查接头质量，并边下沉边割掉笼内十字撑。钢筋笼最上端的定位，必需由测定的
11、孔口标高来计算定位筋的长度，为防止钢筋笼掉笼或在灌注过程中浮笼，钢筋笼的定位接受螺纹钢筋悬挂在钢护筒上。钢筋笼中心和桩的设计中心位置对正，反复核对无误后再焊接定位于钢护筒上，完成钢筋笼的安装。钢筋笼定位后，在4h内浇注混凝土，防止坍孔。其次次清孔由于安放钢筋笼及导管时间较长，孔底产生新的沉渣，待安放钢筋笼及导管就序后，接受换浆法二次清孔，以达到置换沉渣的目的。施工中勤摇摆导管，变更导管在孔底的位置，保证沉渣置换彻底。待孔底泥浆各项技术指标均达到设计要求，且复测孔底沉渣厚度达到要求后，清孔完成，立刻进行水下混凝土灌注。灌注水下混凝土A.接受垂直导管法进行水下混凝土的灌注。导管用内径30OnIm的
12、钢管，每节长2.02.5m,配1节O.5m、1节LOm的短导管，由管端粗丝扣连接，接头处用双密封防水。导管运用前，应进行接进步行拉力和水密试验。下导管时应防止碰撞机的反循环系统的泥石泵持续抽浆，把孔底泥浆、钻磴混合物排出孔外，一边向孔内补充经泥浆池净化后的泥浆，使孔底钻硝清除干净。抽浆清孔比较彻底，适用于各种钻孔方法的摩擦桩、支承桩和嵌岩桩。但孔壁易坍塌的钻孔运用抽浆法清孔时，操作要留意，防止坍孔。B.运用冲击钻钻孔时，除用抽渣筒清孔外，也可接受换浆法清孔，直至孔内泥浆指标满足要求。C.清孔应达到以下标准：孔内排出的泥浆手摸无23mm颗粒，泥浆比重不大于1.1,含砂率小于2%,粘度1720s,
13、同时保证水下混凝土灌注前孔底沉渣厚度：柱桩小5cm、摩擦桩才20cm。严禁接受加深钻孔深度的方法代替清孔。钢筋笼加工及吊放A.钢筋骨架制作：钢筋笼骨架在制作场内分节制作。接受胎具成型法：用槽钢和钢板焊成组合胎具，每组胎具由上横梁、立梁和底梁三部分构成。上横梁和立梁分别通过插轴、角钢和底梁连接，并和焊在底梁上的钢板组合成同直径、同主筋根数、有凹槽的胎模。每个胎模的间距为设计加劲箍筋的距离，即按每节钢筋骨架的加劲箍筋数量设立胎具。将加劲箍筋就位于每道胎具的同侧，按胎模的凹槽摆焊主筋和箍筋，全部焊完后，拆下上横梁、立梁，滚出钢筋骨架，然后吊起骨架搁于支架上，套入盘筋，按设计位置布置好螺旋筋并绑扎于主
14、筋上，点焊坚实，最终安装和固定声测管。钢筋笼爱惜层的设置接受绑扎混凝土预制块，混凝土预制块为15cm20cm8cm,靠孔壁的一面制成弧面，靠骨架的一面制成平面，并有十字槽。纵向为直槽，横向为曲槽，其曲率和箍筋的曲率相同，槽的宽度和深度以能容纳主筋和箍筋为度。在纵槽两旁对称的埋设两根备绑扎用的U型12号铁丝。垫块在钢筋笼上的布置以钻孔土层变更而定，在松软土层内垫块应布置较密。一般沿钻孔竖向每隔2米设置一道，每道沿圆周对称的设置.4块。B.钢筋笼的存放、运输和现场吊装钢筋骨架临时存放的场地必需保证平整、干燥。存放时，每个加劲筋和地面接触处都垫上等高的木方，以免受潮或沾上泥土。钢筋笼的各节段要排好次
15、序，钢筋笼，导管支撑架用型钢制作，支撑架支垫在钻孔平台上。混凝土灌注过程中用钻架吊放拆卸导管。B.水下混凝土施工接受混凝土搅拌车运输、到达孔位后干脆放入导管顶部的漏斗内。混凝土进入漏斗时的坍落度限制在1822cm之间，并有良好的和易性。混凝土初凝时间应保证灌注工作在首批混凝土初凝前内时间完成。C.水下灌注时的首批混凝土，其数量必需经过计算，使其有确定的冲击能量,能把泥浆从导管中排出，并保证导管下口埋入混凝土的深度不少于Inu必要时可接受储料斗。D.水封混凝土剪球后，应连续进行。在整个灌注过程中，导管埋入混凝土的深度一般限制在26m以内，不得中途停止，否则，刚好分析缘由处理。E.灌注水下混凝土时
16、，刚好检测所灌注的混凝土面高度，以限制导管埋入深度和桩顶标高。F.在混凝土灌注过程中，要防止混凝土拌和物从漏斗溢出或从漏斗处掉入孔底，使泥浆内含有水泥而变稠凝固，致使测深不准。同时应设专人留意视察导管内混凝土下降和井孔水位上升，刚好测量复核孔内混凝土面高度及导管埋入混凝土的深度，做好详细的混凝土施工灌注记录，正确指挥导管的提升和拆除。探测时必需细致，同时以灌入的混凝土数量校对，防止错误。G.施工中导管提升时应保持轴线竖直和位置居中，逐步提升。如导管接头卡住钢筋管架，可转动导管，使其脱开钢筋骨架后，移到钻孔中心。H.成桩检测对钻孔桩桩身全部进行无损检测。检测方法符合铁路工程基桩无损检测规程（TBlo218）的规定。
