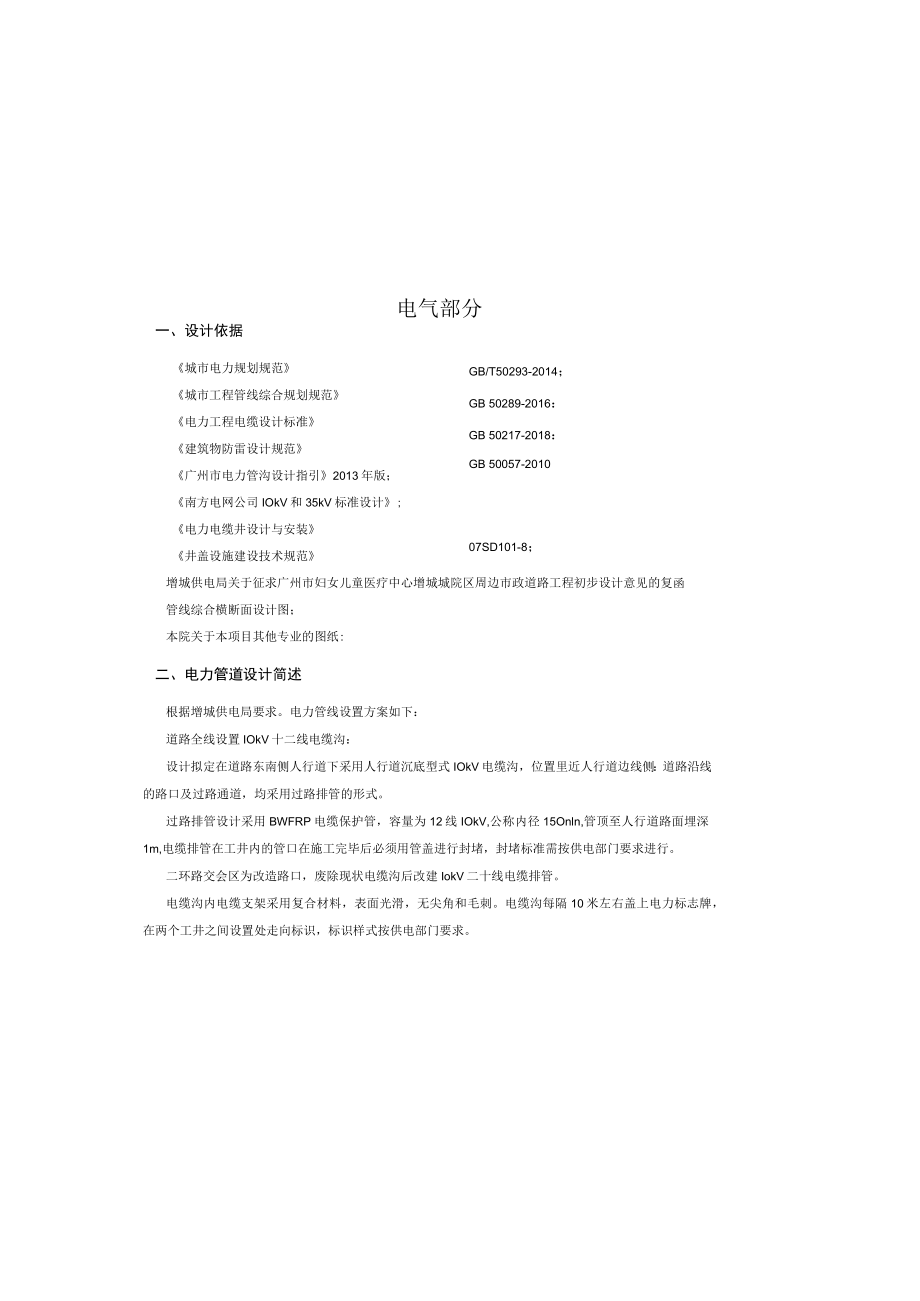

1、电气部分一、设计依据GB/T50293-2014；GB 50289-2016：GB 50217-2018：GB 50057-201007SD101-8；DBJ440IOOT160-2013：城市电力规划规范城市工程管线综合规划规范电力工程电缆设计标准建筑物防雷设计规范广州市电力管沟设计指引2013年版；南方电网公司IOkV和35kV标准设计;电力电缆井设计与安装井盖设施建设技术规范增城供电局关于征求广州市妇女儿童医疗中心增城城院区周边市政道路工程初步设计意见的复函管线综合横断面设计图；本院关于本项目其他专业的图纸:二、电力管道设计简述根据增城供电局要求。电力管线设置方案如下：道路全线设置IOk
2、V十二线电缆沟：设计拟定在道路东南侧人行道下采用人行道沉底型式IOkV电缆沟，位置里近人行道边线侧：道路沿线的路口及过路通道，均采用过路排管的形式。过路排管设计采用BWFRP电缆保护管，容量为12线IOkV,公称内径15Onln,管顶至人行道路面埋深1m,电缆排管在工井内的管口在施工完毕后必须用管盖进行封堵，封堵标准需按供电部门要求进行。二环路交会区为改造路口，废除现状电缆沟后改建IokV二十线电缆排管。电缆沟内电缆支架采用复合材料，表面光滑，无尖角和毛刺。电缆沟每隔10米左右盖上电力标志牌，在两个工井之间设置处走向标识，标识样式按供电部门要求。电缆沟工程设计说明一、工程概况及设计范围本项目位
3、于广州市增城区广汕公路以南，涉及利民路、挂绿湖北一路和东侧规划路。全长共计约1.2km。为医院除北侧（正门）方向以外，三条环绕医院的市政道路。建设标准如下：1、利民路为市政次干路，位于妇女儿童医疗中心增城院区西侧，路线呈北南走向，道路规划全长约338m,设计路基宽度为31m；2、挂绿湖北路为市政支路，位于妇女儿童医疗中心增城院区南侧，路线呈东西走向，道路规划全长约481m,设计路基宽度为24m；3、东侧规划路为市政支路，位于妇女儿童医疗中心增城院区东侧，路线呈北南走向，道路规划全长约329m,设计路基宽度为26m：设计范围包括道路沿线的IOkV电力管线设计，不包括现状电力管线迁改。二、初步设计
4、评审意见及执行情况1、本次为土建工程，GB50052不适用，应取消：补充与接地系统相关的规范、规程：本工程主要为土建设施GB50052不适用于该项目。回复：按意见修改.2、补充规划、供电等相关部门，对电力管沟设计规模的依据。回复I按意见补充供电局依据.3、细化并补充设计说明中“电力管沟的设置”相关内容，补充构筑物接地的相关要求。回复：相关描述见接地章节。4、设计缺少光缆盘缆井的设计，要求约200250m设理一座。回复：根据供电局意见，电缆沟检查并已具备光缆盘缆井功能，不需另外设置。5、设计平面图缺少图例；单位、小区、支路交叉口处应补充横过道路的电力排管。回复，图例详见电缆沟平面图.横过路管将按
5、供电局具体需求增设.土建部分一、设计规范市政公用工程设计文件编制深度规定;城市电力电缆线路设计技术规定DL/T5221-2016：城市道路工程设计规范CJJ37-2012：电力工程电缆设计标准GB50217-2018；建筑地基基础设计规范GB50007-2011；混凝土结构设计规范（2015年版）GB50010-2010；混凝土结构耐久性设计规范GB/T50476-2008：砌体结构设计规范GB50003-2011：混凝土结构工程施工规范GB50666-2011；混凝土结构工程施工质量验收规范GB50204-2015；公路工程施工安全技术规程其它相关的国家及地方强制性规范及标准。JTGF90-
6、2015；二、建设条件2.1地形地貌增城区是广州市市辖区，位于广东省中东部、广州市东部，南与东莞隔江相望，东临惠州，北界从化，西连广州经济技术开发区和中新知识城。地理位置优越，交通四通八达，荔城城区西距广州市中心约60公里，东距博罗县城60公里，北距龙门县城108公里，西北距从化城区51公里，南距东莞市城区40公里。地理坐标为北纬235至北纬2337;东经332至东经11400总面积1616.47平方公里。增城的地貌特征:北部地势较高，南部较低，山地以低山为主，占增城区面积8.3%,是九连山脉的延长部分，山脉呈东北与南西走向，平等排列的中山与低山，其间形成J东江与增江。丘陵地主要分布在中南部，
7、占增城区面积的35.1%。台地多在中南部，占增城区面积23.2%。南部是一:角洲平原，加上河谷平原，占增城区面积的35.4%。场区地形地貌为缓坡丘陵地，经堆填后总体地形排水管道敷设时，应有倾向电缆井侧大于等于0.2%的排水坡度。三、电缆井IOkV电力管沟每隔20米设检查井一个，每隔60米设置工井个，每个电缆井于装饰盖板上设置标识，应明显标注供电警示标志、权属单位、抢修电话、井盖承载等级、井盖编号等管理信息。电缆井井盖需满足井盖设施建设技术规范DBJ440100T1602013中的要求做成装饰性井盖，即在井盖内填充人行道路面装饰材料。四、电缆沟排水(1)电缆沟内排水电缆沟内不设集水口。由纵向不小
8、于0.5%坡度流向各电缆井。(1)电缆井排水检查井、工作井、三通井等电缆井内均设置300PVC管集水口一个，管内需填满粗砂，纵向IlOPVC排水管的坡度不小于2%排水管上端设置止回阀。排入就近雨水井。五、电缆沟防火IOkV电缆沟每隔200米设置防火墙面，防火墙材料采用防火环保膨胀模块。施工时，砌筑防火环保膨胀模块后，防火环保膨胀模块与电缆之间的缝隙采用耐火泥材料封堵密实。六、接地新建电缆沟通长敷设中16的热镀锌圆钢做水平接地极，每隔20米设置一根垂直接地极L5O525mmo并在工井内设置接地测试板。要求接地电阻应不大于4欧姆，如不满足，则需补打接地极。塑性指数Ip=I9.0；液性指数IL=O.
9、38；压缩系数a1.2=0.46MPa；压缩模量ESm=4.48MPa；黏聚力ck=45.2kPa;内摩擦角k=18.8度。具中等压缩性。本层进行标贯试验18次,实测由数1318击,平均15.4击,校正后击数12.075.8击,平均13.6击。综合推荐地基承载力基本容许值的经验值出）=165kPao本层分布于缓坡丘陵地地段,共H个钻孔有揭露,顶面高程13.4225.65m,顶面埋深0.5（980m,层厚LlO-IO.60m,平均4.34m。3、第四系冲洪积层（QN吟土性主要有含有机质粉质黏土、粉质黏土、中砂、粗砂等，据其土性和沉积特点及状态不同等，自上而下分述如下：1、含有机质粉质黏土、粉质黏
10、上（层序号I）深灰色、灰色、浅灰黄色、浅灰白色等，湿，软塑为主、局部可塑，主要由黏粒、粉细粒组成，不均一含较多有机质，土质不均匀，切面较光滑，黏性较好，韧性和干强度中等。本层采取土样8件,据本层土工试验结果（平均值）：天然含水量3=37.8%；天然孔隙比e=1.183；塑性指数Ip=19.6;液性指数IL=O.68；压缩系数a1.2=O.6IMPa：压缩模量ESm3.79MPa：黏聚力ck=23.8kPa:内摩擦角li=9.1度。具高压缩性。本层进行标贯试验14次，实测击数410击，平均6.3击，校正后击数3193击，平均5.1击。综合推荐地基承载力基本容许值的经验值Uol=125kPa0本层
11、分布于场地冲沟地段,共9个钻孔有揭露,顶面高程10.9120.25m,顶面埋深2.OO13.5On,层厚L105.10m,平均3.72m。2、中砂、粗砂：层序号2以中砂、粗砂为主，褐黄色、浅灰白色为主，饱和，中密为主、局部稍密，石英质，含少量黏粒，级配较好：偶夹微薄层粉质黏土。本层取土样7件，室内定名以中砂、粗砂、砾砂：本层进行标贯试验23次，实测击数为152击，平均19.9击，校正后击数为11.017.6击，平均14.7击。综合推荐本层地基承载力特征值的经验值启取180kPao本层分布于场地冲沟地段，共10个钻孔有揭露，层顶面标高6.01-15.56m,层顶面埋深62017.10m:揭露厚度
12、（未揭穿）2.906.55m,平均5.13m。较为平缓、局部起伏较大，地貌特征主要表现为缓坡丘陵地、冲沟，实测钻孔孔口标高为13.5129.45m,总体上现地面标高接近拟建道路路面设计标高。2.2工程地质和水文条件据地质部广东省地质局区域地质测量大队编制的1：20万地质图（广州市幅，F-49-XII）,场区地层为燕山一期花岗闪长岩（Y63）,岩性比较单一，区域地质详见插图2。查阅有关区域地质资料、结合现场踏勘，场区沿线均有第四系土层覆盖，踏勘及钻探深度范围内未发现断裂构造从场区及其附近通过，历史上亦无强震活动，区域地壳基本稳定。场地地形地貌为缓坡丘陵地，场地不存在泥石流、严箕地面沉降、岩溶等不
13、良地质作用及地质灾害现象：地下无人防工程、坑道及矿产资源；地下水及土壤基本未受污染：环境地质条件较好。2.2.1 地层岩性据野外钻探和室内测试所取得的地质资料，经综合整理，场区地层自上而下有人工填土层（Qm,）.第四系坡积层（Q小）、第四系冲洪积层（QaWPI）及第四系残积层（QT）等四大类。现将各岩土层的分布特点及物理力学性质分述如下：1、人工康土层（Qm力索填土：层序号土性以素填上为主、偶夹杂填上，褐黄色、褐红色为主、局部浅灰黄色，主要由花岗岩风化土组成、局部孔段含少量砖块等建筑垃圾，梢湿，松散为主、局部稍密，本层为近期平整场地堆填而成，堆积年限小于5年，未经专门压实，未完成自重固结，其物
14、质组成和密实度较均匀。本层采取土样10件，据土工试验结果（平均值）：天然含水量=24.4%:天然孔隙比e=0.861：塑性指数Ip=14.0;液性指数IL=O.33；压缩系数a0=0.5IMPaZ压缩模量Es2=3.68MPa;黏聚力Ck=43.2kPa:内摩擦角力k=2L6度。本层进行标贯试验38次，实测击数59击，平均7.1由，校正后击数4.48J击，平均6.4击。本层遍布整个场地，各孔均有揭露，分布于场区地表浅部，层厚05013.50m,平均5.44m,厚度变化较大。2、第四系坡积层（QH）：含砾粉质黏土、黏土（层序号）褐黄色为主，湿，硬塑为主、局部可塑，主要由黏粒、粉细粒组成，不均含约
