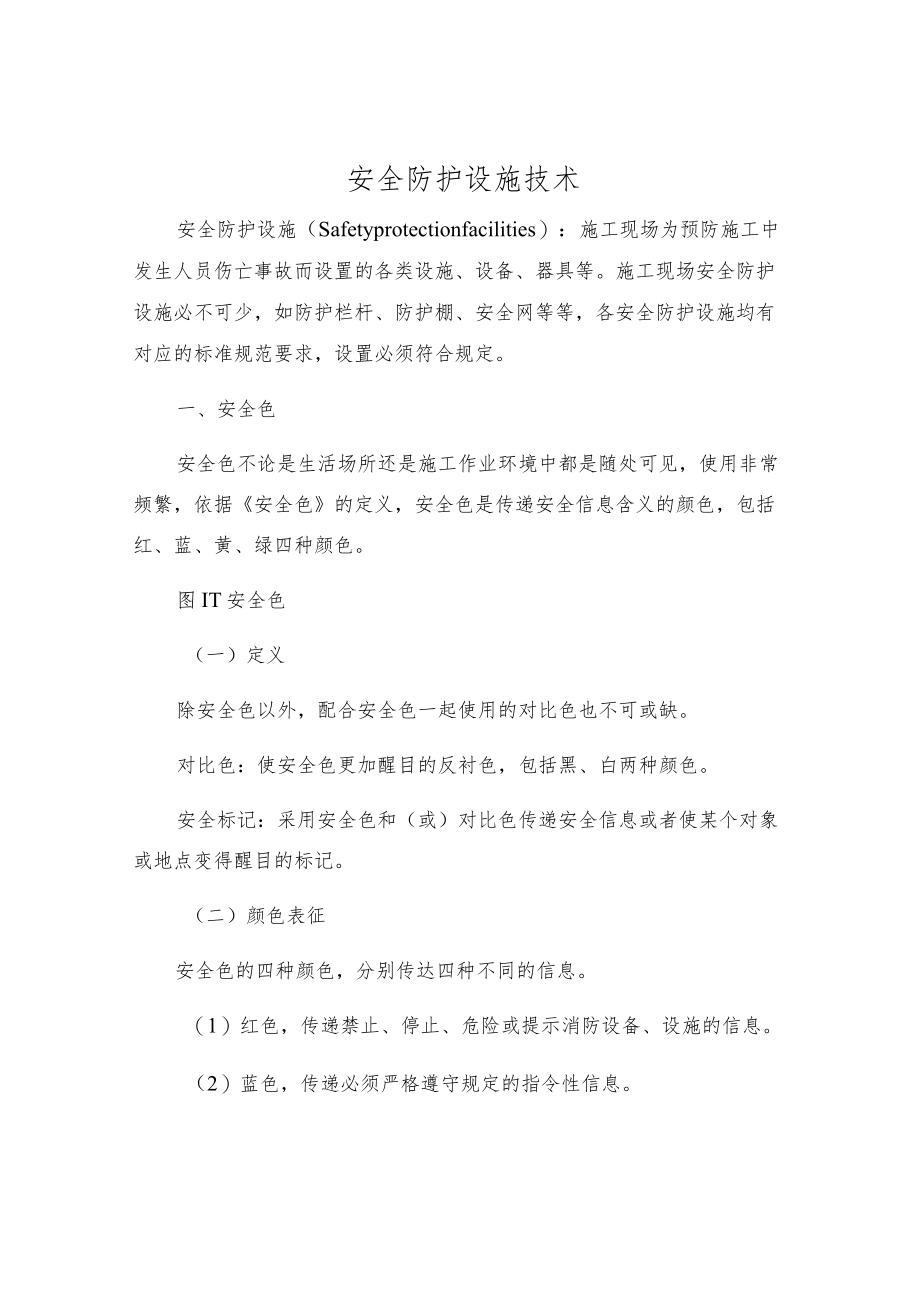

1、安全防护设施技术安全防护设施（Safetyprotectionfacilities）：施工现场为预防施工中发生人员伤亡事故而设置的各类设施、设备、器具等。施工现场安全防护设施必不可少，如防护栏杆、防护棚、安全网等等，各安全防护设施均有对应的标准规范要求，设置必须符合规定。一、安全色安全色不论是生活场所还是施工作业环境中都是随处可见，使用非常频繁，依据安全色的定义，安全色是传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。图IT安全色（一）定义除安全色以外，配合安全色一起使用的对比色也不可或缺。对比色：使安全色更加醒目的反衬色，包括黑、白两种颜色。安全标记：采用安全色和（或）对比色传递安全信息

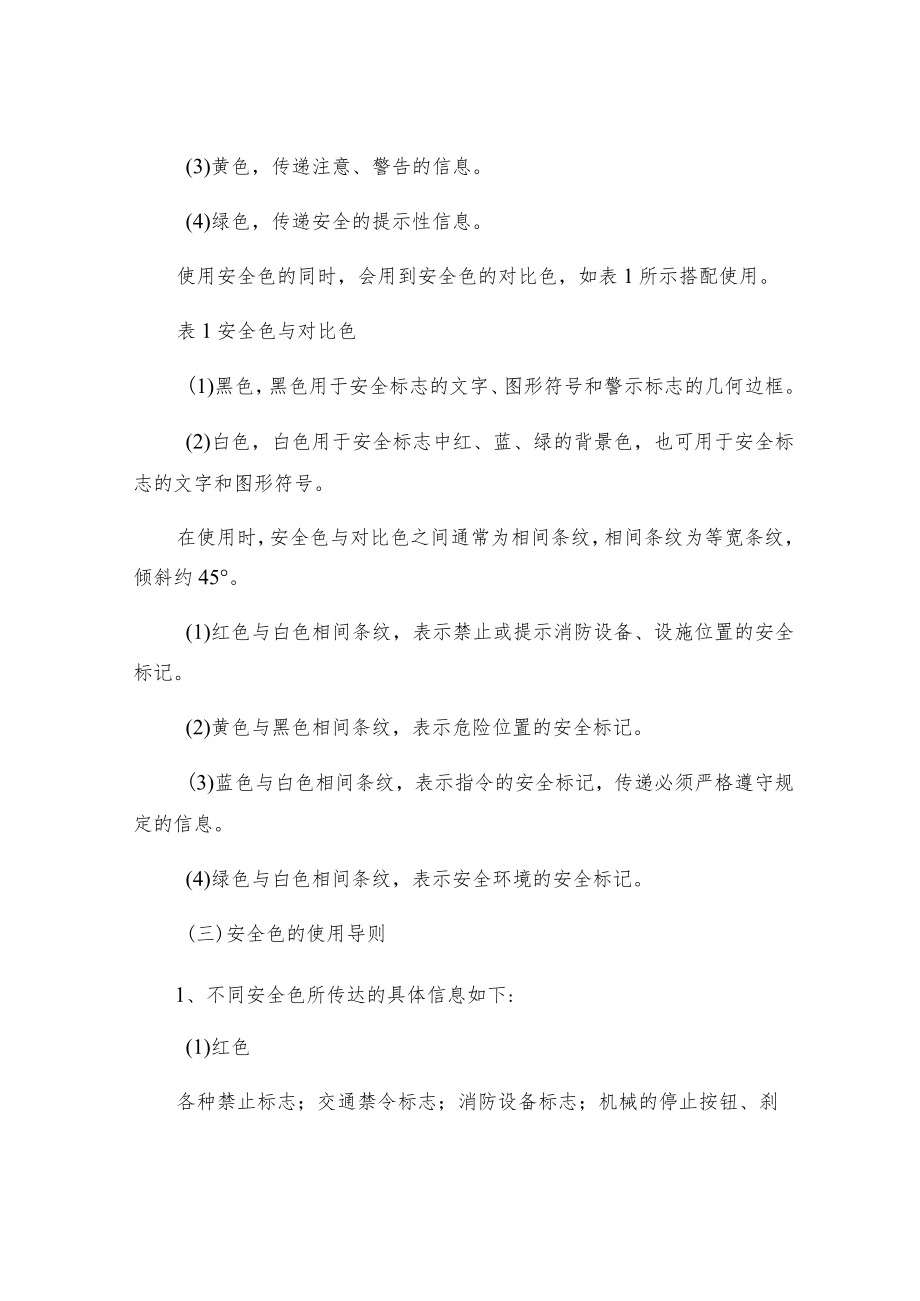

2、或者使某个对象或地点变得醒目的标记。（二）颜色表征安全色的四种颜色，分别传达四种不同的信息。（1）红色，传递禁止、停止、危险或提示消防设备、设施的信息。（2）蓝色，传递必须严格遵守规定的指令性信息。(3)黄色，传递注意、警告的信息。(4)绿色，传递安全的提示性信息。使用安全色的同时，会用到安全色的对比色，如表1所示搭配使用。表1安全色与对比色(1)黑色，黑色用于安全标志的文字、图形符号和警示标志的几何边框。(2)白色，白色用于安全标志中红、蓝、绿的背景色，也可用于安全标志的文字和图形符号。在使用时，安全色与对比色之间通常为相间条纹，相间条纹为等宽条纹，倾斜约45。(1)红色与白色相间条纹，表示

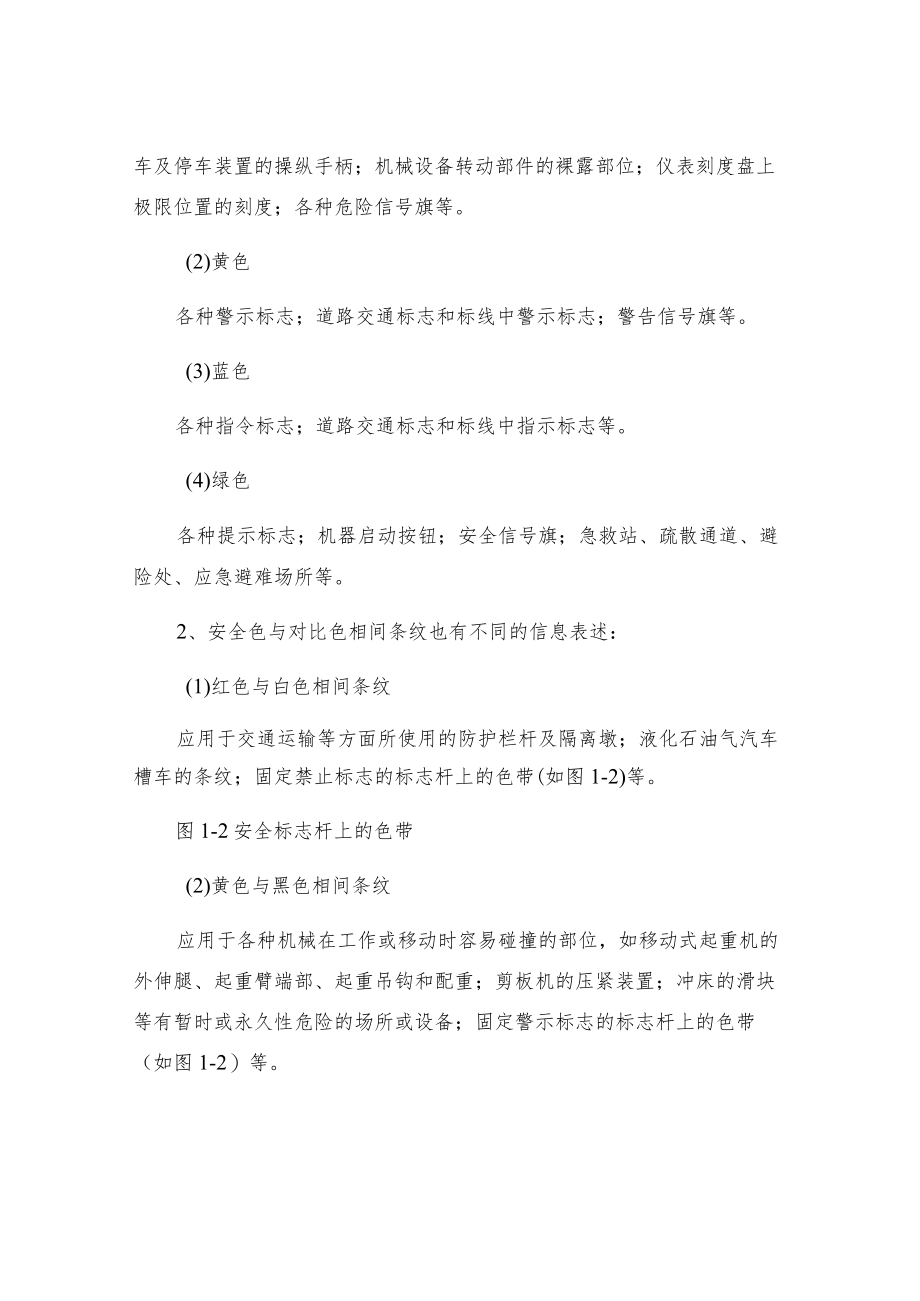

3、禁止或提示消防设备、设施位置的安全标记。(2)黄色与黑色相间条纹，表示危险位置的安全标记。(3)蓝色与白色相间条纹，表示指令的安全标记，传递必须严格遵守规定的信息。(4)绿色与白色相间条纹，表示安全环境的安全标记。(三)安全色的使用导则1、不同安全色所传达的具体信息如下:(1)红色各种禁止标志；交通禁令标志；消防设备标志；机械的停止按钮、刹车及停车装置的操纵手柄；机械设备转动部件的裸露部位；仪表刻度盘上极限位置的刻度；各种危险信号旗等。(2)黄色各种警示标志；道路交通标志和标线中警示标志；警告信号旗等。(3)蓝色各种指令标志；道路交通标志和标线中指示标志等。(4)绿色各种提示标志；机器启动按钮
4、；安全信号旗；急救站、疏散通道、避险处、应急避难场所等。2、安全色与对比色相间条纹也有不同的信息表述：(1)红色与白色相间条纹应用于交通运输等方面所使用的防护栏杆及隔离墩；液化石油气汽车槽车的条纹；固定禁止标志的标志杆上的色带(如图1-2)等。图1-2安全标志杆上的色带(2)黄色与黑色相间条纹应用于各种机械在工作或移动时容易碰撞的部位，如移动式起重机的外伸腿、起重臂端部、起重吊钩和配重；剪板机的压紧装置；冲床的滑块等有暂时或永久性危险的场所或设备；固定警示标志的标志杆上的色带（如图1-2）等。设备所涂条纹的倾斜方向应以中心线为轴线对称，如图1-3所示。两个相对运动（剪切或挤压）棱边上条纹的倾斜
5、方向应相反，如图1-4所示。图1-3以设备中心为轴线对称的相间条纹示意图图1-4相对运动棱边上条纹的倾斜方向示意图（3）蓝色与白色相间条纹应用于道路交通的指示性导向标志（如图1-5）；固定指令标志的标志杆上的色带（如图1-2）等。图1-5指示性导向标志（4）绿色与白色相间条纹应用于固定提示标志杆上的色带（如图1-2）等。3、安全色与对比色的条纹宽度安全色与对比色相间的条纹宽度应相等，即各占50%,斜度与基准面成45。宽度一般为IOOnIn1,但可根据设备大小和安全标志位置的不同，采用不同的宽度，在较小的面积上其宽度可适当的缩小，每种颜色不能少于两条。4、使用范围及条件安全色主要用于各场所的标志
6、标牌上，应用十分广泛，几乎随处可见。使用安全色时要考虑周围的亮度及同其他颜色的关系，要使安全色能正确辨认。在明亮的环境中照明光源应接近自然白昼光如D65光源；在黑暗的环境中为了避免眩光或干扰应减少亮度。凡涂有安全色的部位，每隔半年应检查1次，应当保持干净整洁、明亮，如有变色、褪色等不符合安全色范围，逆反射系数低于70%或安全色的使用环境改变时，应当及时重涂或更换，以保证安全色正确、醒目，达到安全警示的目的。二、安全标志安全标志随处可见，作业施工现场应合理设置安全标志，安全标志及其使用导则定义安全标志是用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。（一）定义安全标志
7、分禁止标志、警示标志、指令标志和提示标志四大类型。禁止标志：禁止人们不安全行为的图形标志。警示标志：提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。指令标志：强制人们必须做出某种动作或采用防范措施的图形标提示标志：向人们提供某种信息（如标明安全设施或场所等）的图形标志。说明表示：向人们提供特定提示信息（标明安全分类或防护措施等）的标记，由几何图形边框和文字构成。环境信息标志：所提供的信息涉及较大区域的图形标志，标志种类代号：Ho局部信息标志：所提供的信息只涉及某地点，甚至某个设备或部件的图形标志。标志种类代号：Jo（二）标志形式1、禁止标志（1）禁止标志的基本形式是带斜杠的圆边框，如
8、图2-1所示。图2-1禁止标志的基本形式（2）禁止标志示例禁止标志示例如图2-2所示，具体的使用范围及更多禁止标志的设置可参考安全标志及其使用导则。图2-2禁止标志示例2、警示标志（1）警示标志的基本型式是正三角形边框，如图2-3所示。(2)警示标志示例警示标志示例如图2-4所示，具体的使用范围及更多警示标志的设置可参考安全标志及其使用导则。图2-4警示标志示例3、指令标志(1)指令标志的基本型式是圆形边框，如图2-5所示。图2-5指令标志基本形式(2)指令标志示例指令标志示例如图2-6所示，具体的使用范围及更多指令标志的设置可参考安全标志及其使用导则。图2-6指令标志示例4、提示标志(1)提
9、示标志的基本型式是正方形边框，如图2-7所示。图2-7提示标志基本形式(2)提示标志示例提示标志示例如图2-8所示，具体的使用范围及更多提示标志的设置可参考安全标志及其使用导则。(3)提示标志的方向辅助标志提示标志提示目标的位置时要加方向辅助标志。按实际需要指示左向时，辅助标志应放在图形标志的左方；如指示右向时，则应放在图形标志的右方，如图2-9。图2-9应用方向辅助标志示例5、文字辅助标志(1)文字辅助标志的基本型式是矩形边框。(2)文字辅助标志有横写和竖写两种形式。(3)横写时，文字辅助标志写在标志的下方，可以和标志连在一起，也可以分开。禁止标志、指令标志为白色字；警示标志为黑色字。禁止标
10、志、指令标志衬底色为标志的颜色，警示标志衬底色为白色。(4)竖写时，文字辅助标志写在标志杆的上部。禁止标志、警示标志、指令标志、提示标志均为白色衬底，黑色字。标志杆下部色带的颜色应和标志的颜色相一致。(5)文字字体均为黑体字。(三)安全标志牌使用要求及范围1、安全标志的材质、制作工艺、设置条件均有相关规定。(1)标志牌的衬边安全标志牌要有衬边。除警示标志边框用黄色勾边外，其余全部用白色将边框勾一窄边，即为安全标志的衬边，衬边宽度为标志边长或直径的。025倍。(2)标志牌的材质安全标志牌应采用坚固耐用的材料制作，一般不宜使用遇水变形、变质或易燃的材料。有触电危险的作业场所应使用绝缘材料。(3)标
11、志牌表面质量标志牌应图形清楚，无毛刺、孔洞和影响使用的任何疵病。(4)标志牌的型号选用参考安全标志及其使用导则无论厂区或车间内，所设标志牌其观察距离不能覆盖全厂或全车间面积时，应多设几个标志牌。(5)标志牌的设置高度标志牌设置的高度，应尽量与人眼的视线高度相一致。悬挂式和柱式的环境信息标志牌的下缘距地面的高度不宜小于2m；局部信息标志的设置高度应视具体的情况确定。2、使用要求(1)标志牌应设在与安全有关的醒目地方，并使大家看见后，有足够的时间来注意它所表示的内容。（2）标志牌不应设在门、窗、架等可移动的物体上，以免标志牌随母体物体相应移动，影响认读。标志牌前不得放置妨碍认读的障碍物。（3）标志
12、牌的平面与视线夹角应接近90,观察者位于最大观察距离时，最小夹角不低于75,如图2-10所示。（4）标志牌应当设置在明亮的环境中。（5）多个标志牌在一起设置时，应按警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列。（6）标志牌的固定方式分附着式、悬挂式和柱式三种。悬挂式和附着式的固定应稳固不倾斜，柱式的标志牌和支架应牢固地联接在一起。（7）其他要求应当符合图形标志使用原则与要求的有关规定。图2-10标志牌平面与视线夹角不低于75（8）安全标志牌至少每隔半年检查1次，如果发现有破损、变形、褪色等不符合要求时应当及时修整或更换。3、范围在生活、消防、建筑等均广泛使用。三、安全网根据安全网
13、的相关规定，安全网是用来防止人、物坠落，或用来避免、减轻坠落及物击伤害的网具。一般由网体、边绳、系绳等组成，按功能分为安全平网、安全立网及密目式安全立网。（一）定义各类安全网定义如下，安全平网：安装平面不垂直于水平面，用来防止人、物坠落，或用来避免、减轻坠落及物击伤害的安全网，简称为平网。图3-1安全平网安全立网：安装平面垂直于水平面，用来防止人、物坠落，或用来避免、减轻坠落及物击伤害的安全网，简称为立网。密目式安全立网：网眼孔径不大于12mm,垂直于水平面安装，用于阻挡人员、视线、自然风、飞溅及失控小物体的网，简称为密目网。其又分为A级密目式安全立网和B级密目式安全立网两类。注：密目网一般由
14、网体、开眼环扣、边绳和附加系绳组成。图3-2密目式安全立网A级密目式安全立网：在有坠落风险的场所使用的密目式安全立网，简称为A级密目网。B级密目式安全立网：在没有坠落风险或配合安全立网（护栏）完成坠落保护功能的密目式安全立网，简称为B级密目网。网目：由一系列绳等经编织或采用其他工艺形成的基本几何形状。注：网目组合在一起构成安全网的主体。（二）基本要求安全网对制作材料、尺寸及网目等均有具体的要求。1、安全平（立）网安全平（立）网的材料可采用锦纶、维纶、涤纶或其他材料制成,其物理性能、耐候性应当符合有关标准的相关规定。其单张平（立）网质量不宜超过15kg,所用的网绳、边绳、系绳、筋绳均应由不小于3
15、股单绳制成。绳头部分应经过编花、燎烫等处理，不应散开。网上的所有节点均需采用合适的方式固定。网目的形状可为菱形或方形，其边长不应大于8cm0在规格尺寸上要求平网宽度不应小于3m,立网宽（高）度不应小于1.2m,平（立）网的规格尺寸与其标称规格尺寸的允许偏差为4机平（立）网的系绳与网体应牢固连接，各系绳沿网边均匀分布，相邻的两系绳间距不应大于75cm,系绳的长度不小于80cmo如有筋绳,则筋绳分布应合理，平网上两根相邻筋绳的距离不应小于30cm。当筋绳加长用作系绳时，其系绳部分必须加长，且与边绳系紧后，再折回边绳系紧，至少形成双根。2、密目式安全立网密目式安全立网在缝线时不应有跳针、漏缝等缺陷，缝边应均匀，每张密目网允许有一个健接，但健接部位必须端正牢固。网体上不应有断纱、破洞、变形以及有碍使用的编织缺陷，各边缘部位的开眼环扣应牢固可靠。密目网的宽度应该介于1.22m,长度由合同双方协议条款指定，但最低不应小于2m；网目、网宽度的允许偏差为5%；开眼环扣孔径不应小于8mm；网眼孔径不应大于12mm(S)使用范围在工程施工过程当中，许多施工场所都需
