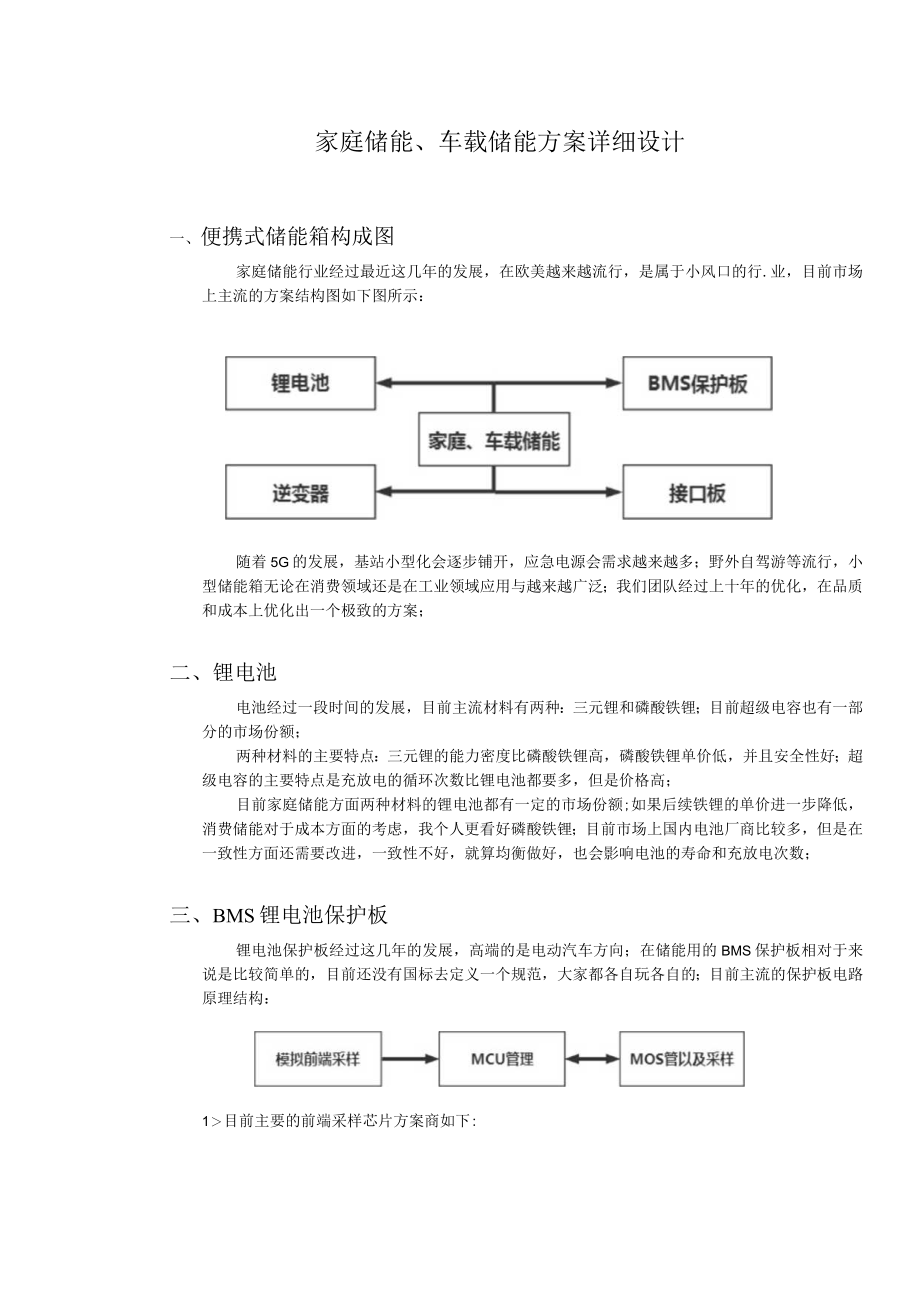

1、家庭储能、车载储能方案详细设计一、便携式储能箱构成图家庭储能行业经过最近这几年的发展,在欧美越来越流行,是属于小风口的行.业,目前市场上主流的方案结构图如下图所示:随着5G的发展,基站小型化会逐步铺开,应急电源会需求越来越多;野外自驾游等流行,小型储能箱无论在消费领域还是在工业领域应用与越来越广泛;我们团队经过上十年的优化,在品质和成本上优化出一个极致的方案;二、锂电池电池经过一段时间的发展,目前主流材料有两种:三元锂和磷酸铁锂;目前超级电容也有一部分的市场份额;两种材料的主要特点:三元锂的能力密度比磷酸铁锂高,磷酸铁锂单价低,并且安全性好;超级电容的主要特点是充放电的循环次数比锂电池都要多,

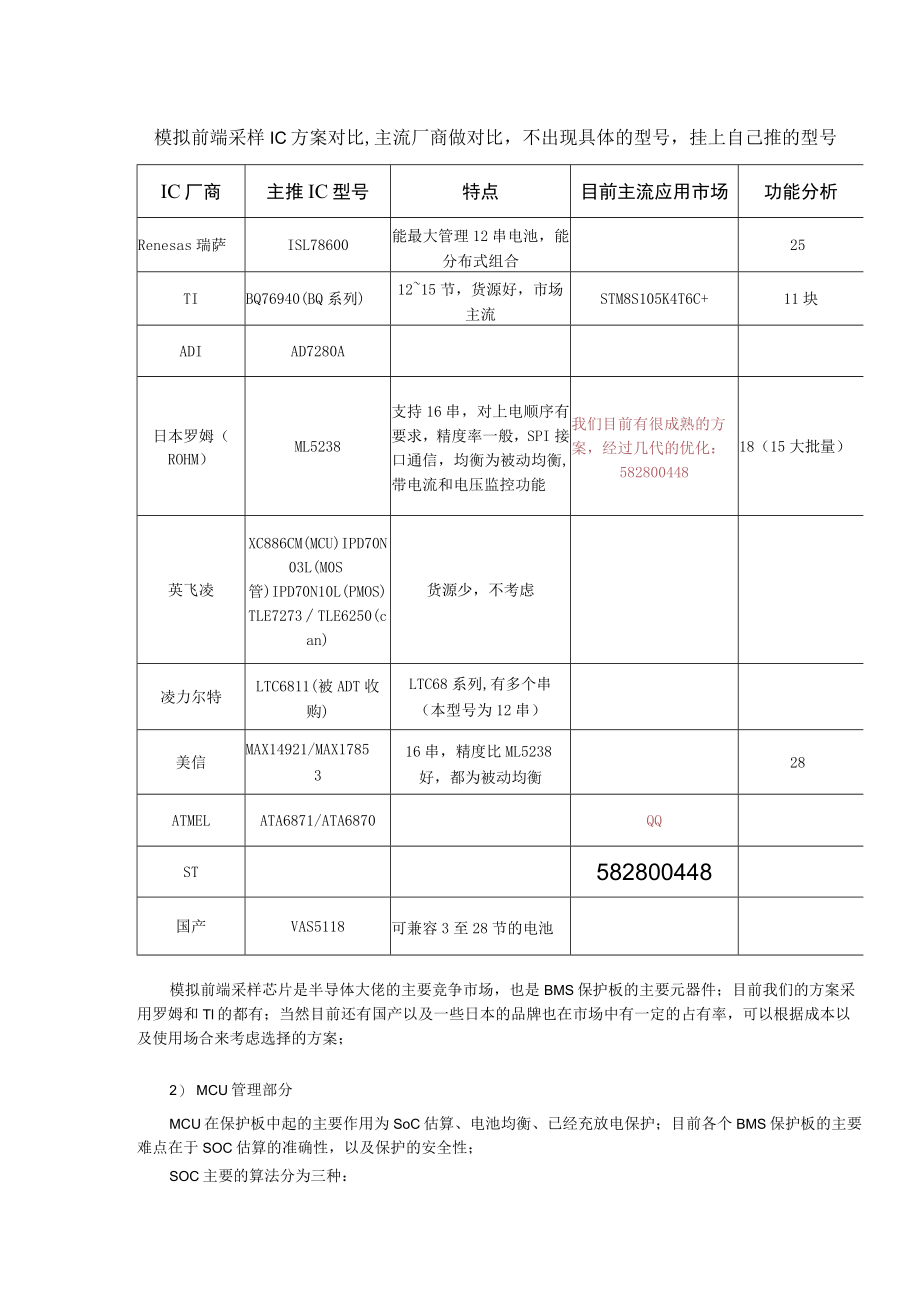

2、但是价格高;目前家庭储能方面两种材料的锂电池都有一定的市场份额;如果后续铁锂的单价进一步降低,消费储能对于成本方面的考虑,我个人更看好磷酸铁锂;目前市场上国内电池厂商比较多,但是在一致性方面还需要改进,一致性不好,就算均衡做好,也会影响电池的寿命和充放电次数;三、BMS锂电池保护板锂电池保护板经过这几年的发展,高端的是电动汽车方向;在储能用的BMS保护板相对于来说是比较简单的,目前还没有国标去定义一个规范,大家都各自玩各自的;目前主流的保护板电路原理结构:1目前主要的前端采样芯片方案商如下:模拟前端采样IC方案对比,主流厂商做对比,不出现具体的型号,挂上自己推的型号IC厂商主推IC型号特点目前

3、主流应用市场功能分析Renesas瑞萨ISL78600能最大管理12串电池,能分布式组合25TIBQ76940(BQ系列)1215节,货源好,市场主流STM8S105K4T6C+11块ADIAD7280A日本罗姆(ROHM)ML5238支持16串,对上电顺序有要求,精度率一般,SPI接口通信,均衡为被动均衡,带电流和电压监控功能我们目前有很成熟的方案,经过几代的优化:58280044818(15大批量)英飞凌XC886CM(MCU)IPD70N03L(M0S管)IPD70N10L(PMOS)TLE7273TLE6250(can)货源少,不考虑凌力尔特LTC6811(被ADT收购)LTC68系列

4、,有多个串(本型号为12串)美信MAX14921/MAX1785316串,精度比ML5238好,都为被动均衡28ATMELATA6871/ATA6870QQST582800448国产VAS5118可兼容3至28节的电池模拟前端采样芯片是半导体大佬的主要竞争市场,也是BMS保护板的主要元器件;目前我们的方案采用罗姆和Tl的都有;当然目前还有国产以及一些日本的品牌也在市场中有一定的占有率,可以根据成本以及使用场合来考虑选择的方案;2) MCU管理部分MCU在保护板中起的主要作用为SoC估算、电池均衡、已经充放电保护;目前各个BMS保护板的主要难点在于SOC估算的准确性,以及保护的安全性;SOC主要

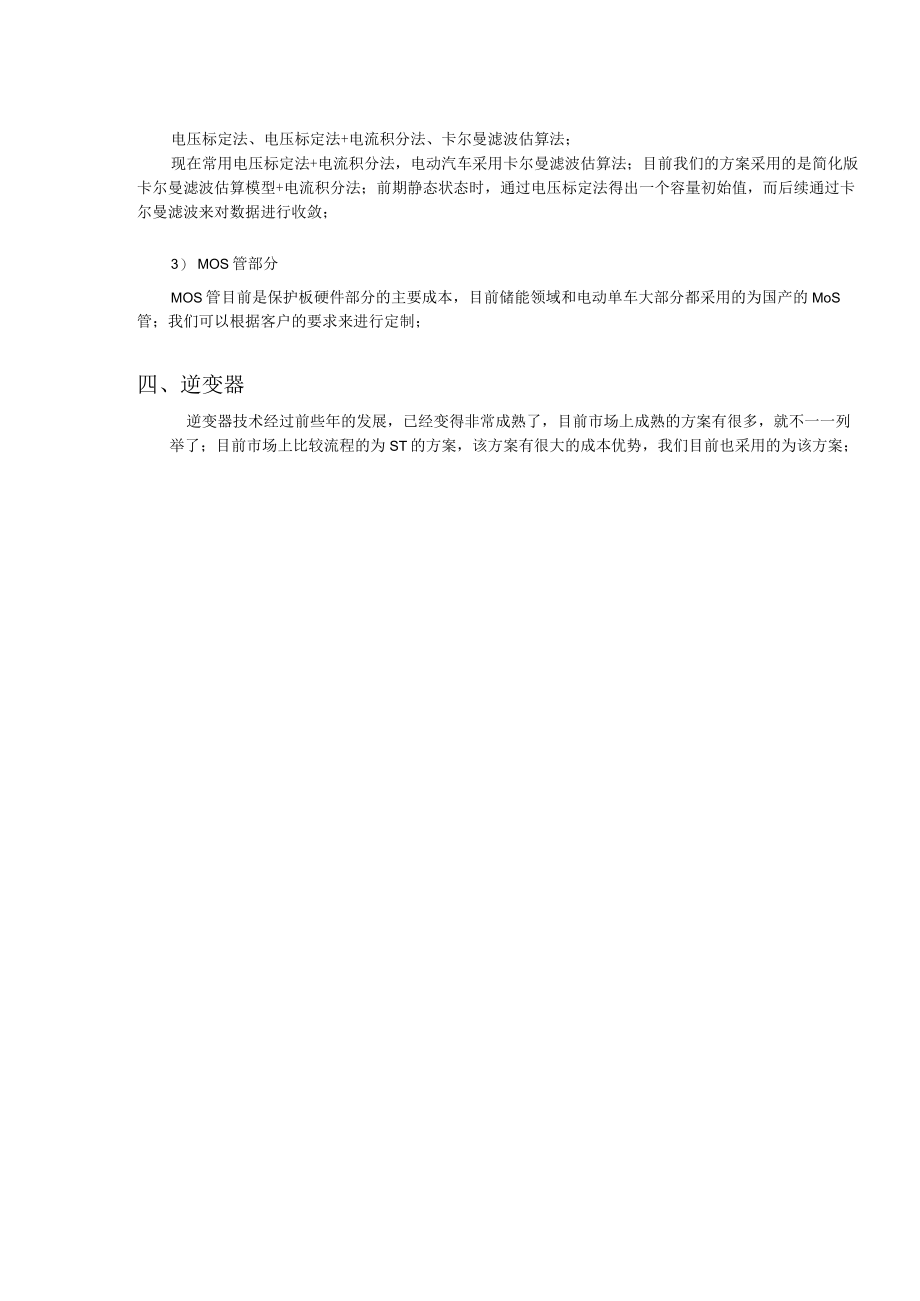

5、的算法分为三种:电压标定法、电压标定法+电流积分法、卡尔曼滤波估算法;现在常用电压标定法+电流积分法,电动汽车采用卡尔曼滤波估算法;目前我们的方案采用的是简化版卡尔曼滤波估算模型+电流积分法;前期静态状态时,通过电压标定法得出一个容量初始值,而后续通过卡尔曼滤波来对数据进行收敛;3) MOS管部分MOS管目前是保护板硬件部分的主要成本,目前储能领域和电动单车大部分都采用的为国产的MoS管;我们可以根据客户的要求来进行定制;四、逆变器逆变器技术经过前些年的发展,已经变得非常成熟了,目前市场上成熟的方案有很多,就不一一列举了;目前市场上比较流程的为ST的方案,该方案有很大的成本优势,我们目前也采用的为该方案;
