1、兰州西部药谷产业园项目成品原料仓库屋面彩板制安施工方案中国十七冶集团有限公司兰州西部药谷产业园项目经理部2016年8月21日一、编制依据1、本工程施工蓝图及图纸会审记录。2、国家现行有关技术标准、图集、施工验收规范，工程检验及评定标准；建筑工程施工质量验收统一标准(GB50300-2013)钢结构工程施工质量验收规范(GB502052001)压型金属板工程应用技术规范(GB508962013)建筑用压型钢板(GB/T12755-2008)屋面工程质量验收规范(GB502072002)3、企业标准及技术资料。中国十七冶集团压型金属板制作、安装技术标准QJ3201092004兰州西部药谷产业园项目

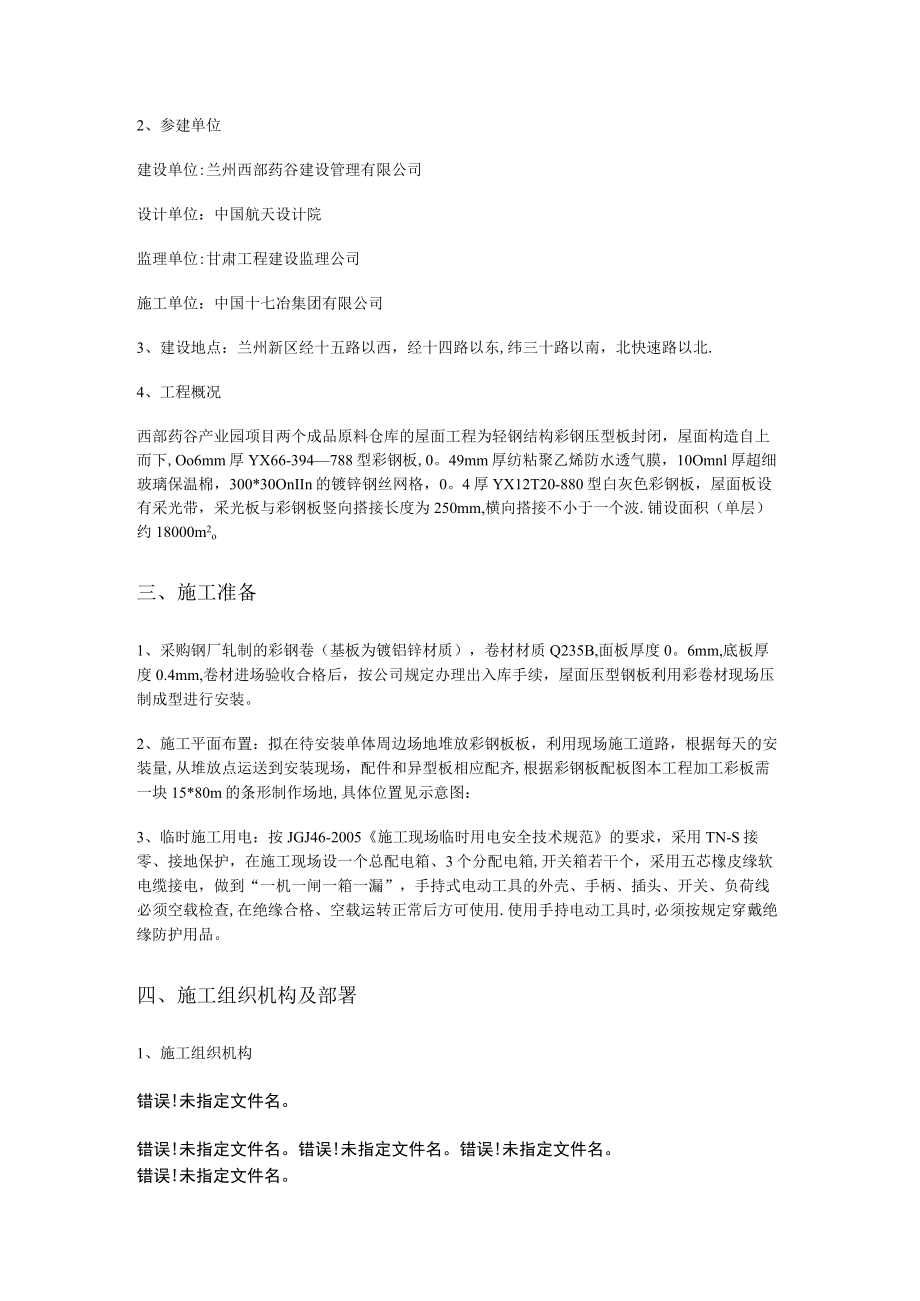

2、施工组织总设计我公司有关工程施工、安全生产、质量管理、技术管理、文明施工等文件及我公司从事类似工程施工的经验二、工程概况1、工程名称:兰州西部药谷产业园项目2、参建单位建设单位:兰州西部药谷建设管理有限公司设计单位：中国航天设计院监理单位:甘肃工程建设监理公司施工单位：中国十七冶集团有限公司3、建设地点：兰州新区经十五路以西，经十四路以东,纬三十路以南，北快速路以北.4、工程概况西部药谷产业园项目两个成品原料仓库的屋面工程为轻钢结构彩钢压型板封闭，屋面构造自上而下,Oo6mm厚YX66-394788型彩钢板,0。49mm厚纺粘聚乙烯防水透气膜，10Omnl厚超细玻璃保温棉，300*30OnII
3、n的镀锌钢丝网格，0。4厚YX12T20-880型白灰色彩钢板，屋面板设有采光带，采光板与彩钢板竖向搭接长度为250mm,横向搭接不小于一个波.铺设面积（单层）约18000m2o三、施工准备1、采购钢厂轧制的彩钢卷（基板为镀铝锌材质），卷材材质Q235B,面板厚度0。6mm,底板厚度0.4mm,卷材进场验收合格后，按公司规定办理出入库手续，屋面压型钢板利用彩卷材现场压制成型进行安装。2、施工平面布置：拟在待安装单体周边场地堆放彩钢板板，利用现场施工道路，根据每天的安装量,从堆放点运送到安装现场，配件和异型板相应配齐,根据彩钢板配板图本工程加工彩板需一块15*80m的条形制作场地,具体位置见示意

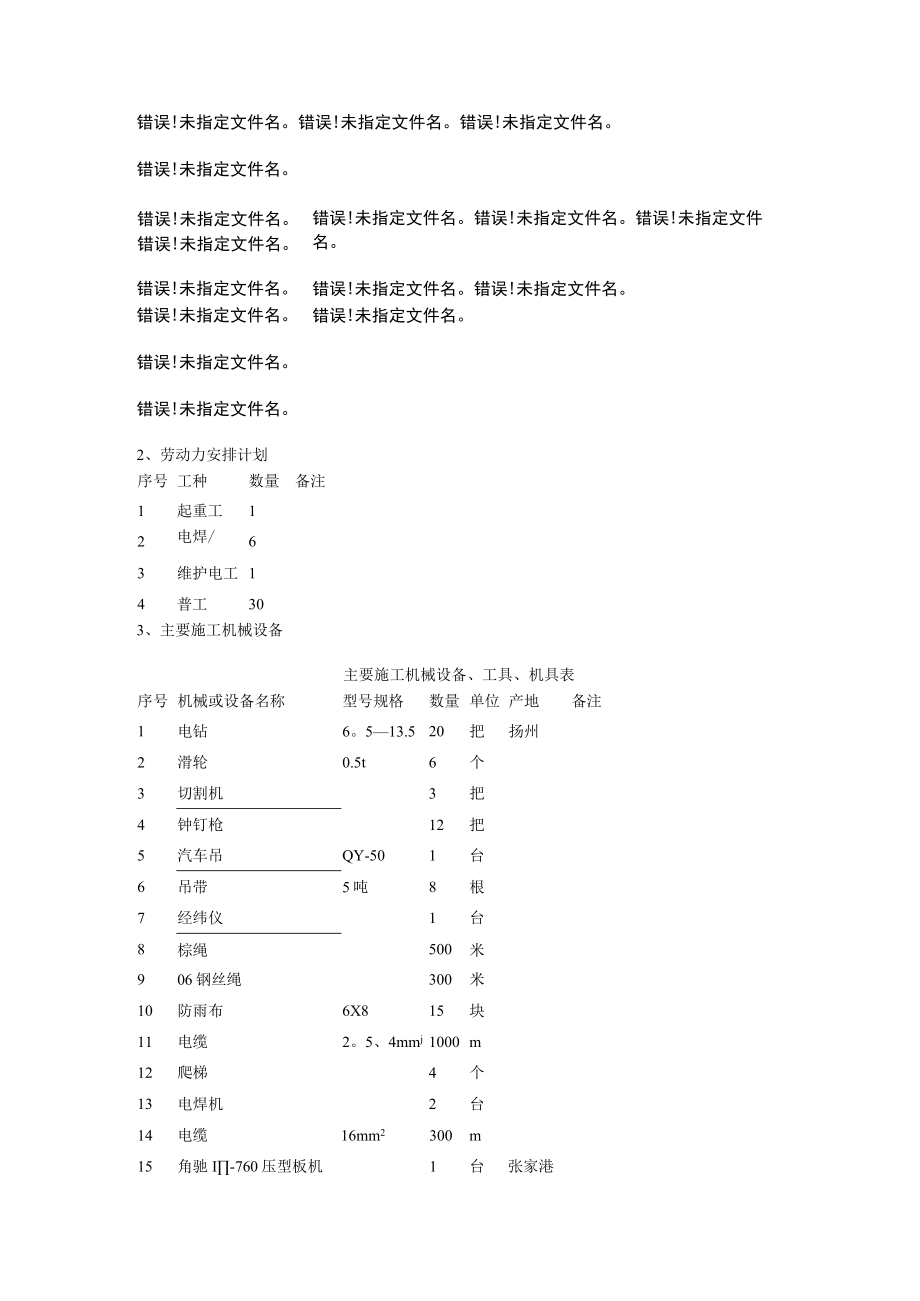

4、图：3、临时施工用电：按JGJ46-2005施工现场临时用电安全技术规范的要求，采用TN-S接零、接地保护，在施工现场设一个总配电箱、3个分配电箱,开关箱若干个，采用五芯橡皮缘软电缆接电，做到“一机一闸一箱一漏”，手持式电动工具的外壳、手柄、插头、开关、负荷线必须空载检查,在绝缘合格、空载运转正常后方可使用.使用手持电动工具时,必须按规定穿戴绝缘防护用品。四、施工组织机构及部署1、施工组织机构错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误
5、!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。2、劳动力安排计划序号工种数量备注1起重工12电焊/63维护电工14普工303、主要施工机械设备主要施工机械设备、工具、机具表序号机械或设备名称型号规格数量单位产地备注1电钻6。513.520把扬州2滑轮0.5t6个3切割机3把4钟钉枪12把5汽车吊QY-501台6吊带5吨8根7经纬仪1台8棕绳500米906钢丝绳300米10防雨布6X815块11电缆2。5、4mmj1000m12
6、爬梯4个13电焊机2台14电缆16mm2300m15角驰I-760压型板机1台张家港16V-840压型板机匚台无锡17V900压型板机Il台无锡4、施工部署及计划根据原料仓库排架柱施工的进展情况，在满足技术间歇的时间下进行钢屋架的吊装工作，在矫正完并在楝条及支撑系杆等安装完后，进行屋面彩钢板系统的安装。具体安装时间如下表：序号名称制作完成时间安装完成时间备注118#成品原料库10月5日10月20日10月20日彩钢板安装全部结束19#成品原料库10月5日10月20日本工程屋面顶板0。6mm厚YX66394788型彩板，屋面底板为0.4mm厚YX12T20880型彩钢板。按设计图纸做出排板图，按排
7、板图复核下料制作尺寸,安装时,宜先安装屋面底板,后安装300*3Oolnnl的镀锌钢丝网格、IoOmm厚超细玻璃保温棉、0.49Innl厚纺粘聚乙烯防水透气膜及屋面面板，最后安装包角等。1、施工工艺：排板图设计一排板图审核一下料制作一彩板运输一钢结构验收、复核下料制作尺寸一现场水平、垂直运输一安装屋面板一安装包角一清理板面一竣工验收。2、排板图设计：根据施工图和现场复测尺寸进行屋面板长度设计、进行包角宽度及长度设计,做出排板图。3、排板图审核：将设计好的排板图，请现场技术人员审核，确保尺寸无误。4、加工制作:根据排板图尺寸进行下料、生产，每加工十块板需要对其进行复核。对成型的彩钢板按不同型号、
8、规格分开堆放，并做好铭牌。彩钢板在制作、搬运、安装过程中要加强对其保护，避免板面油漆的破坏及板材的变形。5、压型钢板制作允许偏差值表：偏差名称板长板宽两对角线差偏差极限1.0mm+U0mm2.0mm6、彩钢板运输与现场堆放:将制作成型的长尺板、异形彩钢板用汽车运送到工地,采用人工装卸.在车箱底板上设垫木、铺橡胶衬垫，其间距W3000mm,压型板装车后用镀塑钢丝绳和调节器固定，码堆之间空隙用泡沫板填充.7、现场堆放：在主厂房周边场地进行平整、清理障碍物,填平积水坑，用衬有橡胶皮的垫木码放，垫木间距视堆放的板型及堆放的块数确定，一般为1。53.Onio同-型号压型板应叠放一起，不同型号的不能混放在
9、一起。每一叠板上应贴上的编号：长度、数量、加工日期等标签.8、屋面板安装的工艺要点：8o2彩钢板安装垂直运输：现场材料屋面顶板垂直运输采用吊车并设专人指挥，用5吨8米长两根吊带四点起吊，每20块板用打包机间距3m打包捆紧以使每剁板形成整体。彩钢板吊至屋面在未安装前需进行临时固定以防落下伤人，屋面底板用两个滑轮组固定在屋面结构上，用人工垂直运至搭设的操作平台上.8。3安装屋面板：a）根据排板图将彩板用支撑临时固定在楝条上，用M5.5*25自攻螺丝与屋面槐条连接，每块彩板与屋面每根楝条不得少于两个连接点。b）沿口带线找正后铺设彩板，外观要求横平竖直，每安装810块板找正一次，严格控制檐口相邻两块压
10、型金属板端部错位。c）屋面板未安完临时施工缝部位板材与每根屋面橡条用06*100自攻螺丝加强连接以免在此连接薄弱部位被大风掀翻。禁止施工人员站在屋面挑头板，以免坠落受伤。d）在屋面底板用的操作平台上满铺竹笆，沿操作平台长度方向设一根安全绳，作业人员将安全带栓在安全绳上后方可安装第一块屋面板。随着屋面板的安装，将操作平台向前推进，安装人员的安全带栓在安全绳上，不得随意脱钩.e）对于未安装屋面顶板的底板屋面严禁上人，以防人员踩坏后高空坠落。f）安装顺序为逆风方向安装，采光带与彩钢板搭接长度不小于30Omm并打满密封胶。g）异型板安装：屋脊板、包角板用05X10抽芯钾钉与压型钢板连接.斜钉间距按图纸
11、要求。包角、屋脊瓦搭接搭接处打建筑密封胶.h）清理板面:安装前在地面应清理其表面污垢，安装后应及时检查并清理，保证交工时板面清洁。六、质量要求1、彩色压型板制作安装的施工、检查、评定和验收必须遵循与工程相关的技术文件和技术规范。2、建立健全质量保证体系，对每一个工作环节进行层层监控，确保每个工作环节的质量有可靠的保障，决不把某个环节的质量隐患带到下道工序中去。3、提高全员质量意识，保证工程质量，坚持五个到位。在各项分部工程施工中,施工管理人员要做到：操作要点交底到位；上下工序交接到位;上下班交接到位；关键部位的检查、验收到位:各种材料、设备和加工构件进场验收到位。4、彩钢压型板安装质量通病的识
12、别和治理措施：a）安装彩板时实际搭接位置不在楝条或墙梁处，以致接头处结点刚度降低或造成材料浪费，其预防措施为在加工彩板时根据现场实物复核按排板图，确认无误后方可安装.b）安装彩板时在橡条由于钢结构模条下挠自攻螺丝未连接上形成空眼,容易漏水及连接强度下降，其预防措施为用电钻打眼时先画线确定连接位置;其治理措施为用耐候胶补眼以防漏水及重新用自攻螺丝钻眼连接。b）安装彩板时在槐条或墙梁处由于钢结构楝条下挠自攻螺丝未连接上形成空眼，容易漏水及连接强度下降，其预防措施为用电钻打眼时光画线确定连接位置；其治理措施为用耐候胶补眼以防漏水及重新用自攻螺丝钻眼连接。C）屋脊、檐口等异型板连接节点处透光、漏雨，其
13、形成原因为连接抽芯钏钉间距过大及中性硅酮密封胶未打满，其治理措施为异型板连接处钟钉间距不得大于300mm,接头及拉钾钉外露钉头处满涂中性硅酮密封胶。5、彩钢压型板安装前,应按照设计文件认真核对构件明细表，查验产品原材质保书及合格证。6、屋面板、包角、屋脊瓦安装应横平竖直，即：屋面檐口成一直线，包角、屋脊瓦横平竖直，板面平整,不得有凹陷或松动现象,板面清洁,不得有严重的碰撞伤痕、裂纹等。7、不透光、不渗水，即：屋面开孔处理应符合设计及规范要求，板面不得遗漏有未经处理的孔洞。8、彩色压型板安装允许偏差执行GB50205-2001标准。项目允许偏差（mm）屋檐口与屋脊的平行度12o0压型金属板波纹线
14、对屋脊的垂直度L/800,且不应大于25.0面檐口相邻两块压型金属板端部错位6o0压型金属板卷边板件最大波浪高4.0相邻两块压型金属板的下端错位6.0注：LL为屋面半坡或单坡长度;2H为墙面高度。1、建立并健全安全保证体系，严格安全教育和安全技术交底制度，进入施工现场人员必须佩戴安全帽，穿防滑胶鞋，高处作业按规定系好安全带,安全带必须高挂低用,挂设点必须安全可靠。2、本工程施工现场危险源主要为触电、高空坠落及风、雨，触电的预防措施为操作人员穿软底绝缘胶鞋，施工用电站机具从三级配电箱接出做到“一机、一闸、一漏、一箱”；高空坠落预防措施为操作人员采用“双保险”，即悬挂防坠器及安全带，两道保险专置并不得同时悬挂于同一连接点上，操作人员在高空行走期间不得两道保险专置同时离开悬挂物；风、雨预防措施为五级以上大风时雨天及五级以上大风禁止向空中运输、安装彩板.3、参加本工程施工作业的人员应经体检合格，有妨碍作业的疾病和生理缺陷不得作业,从事高处作业的人员要定期体检.经医生诊断,凡患高血压、心脏病、贫血病、癫痫病以及其他不适合高处作业的人员不得登高作业.4、参加施工作业的一切作业人员，必须遵守安全生产纪律，必须佩戴工作证（卡）并戴好安全帽进入施工现场，在作业
