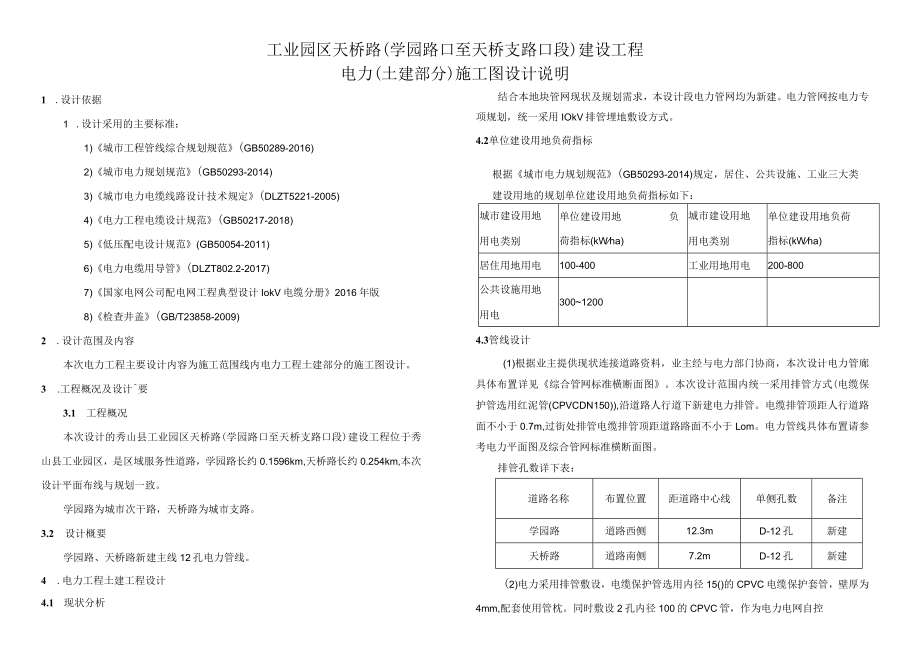

工业园区天桥路(学园路口至天桥支路口段)建设工程电力(土建部分)施工图设计说明.docx_第1页
第1页 / 共4页

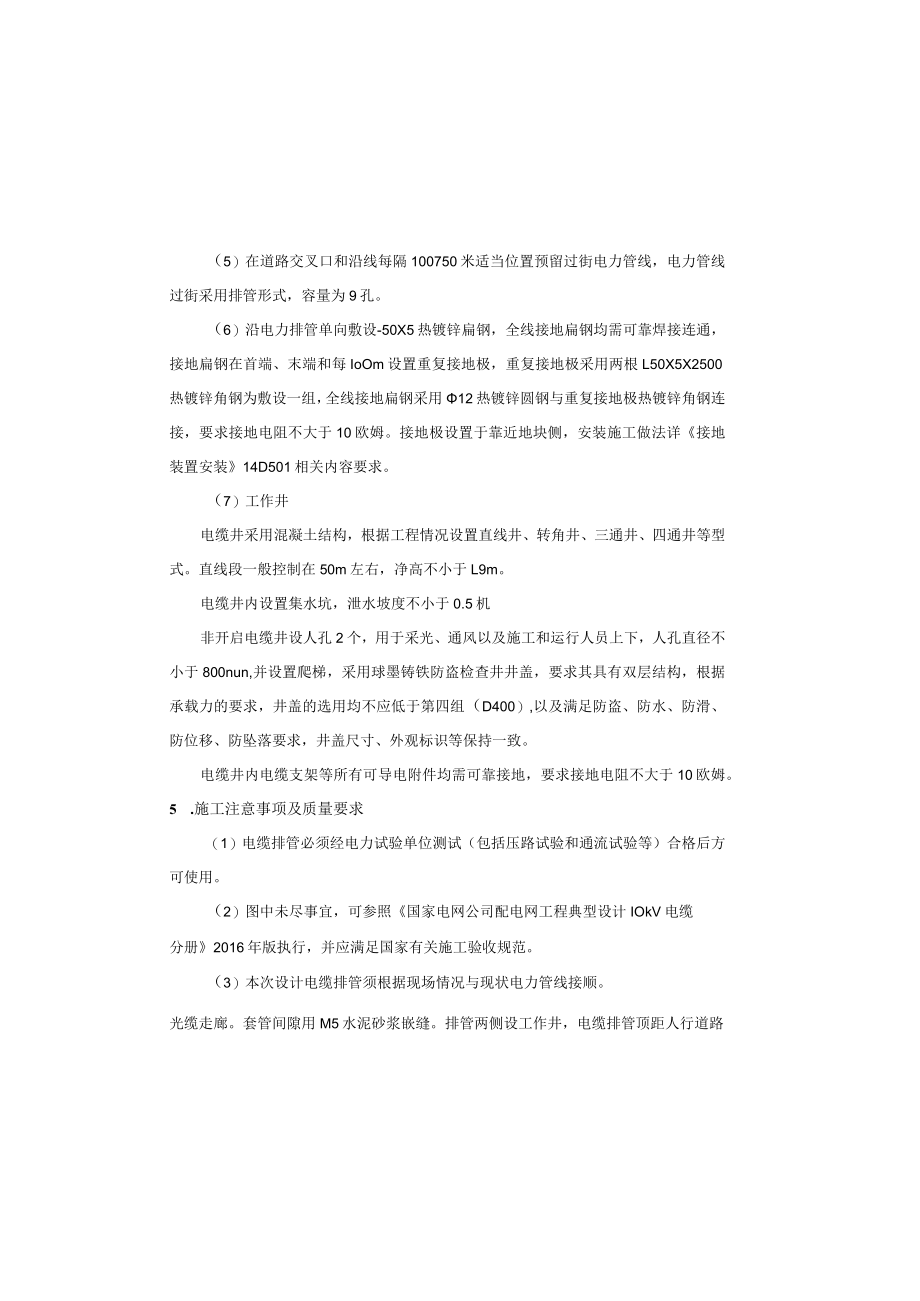

工业园区天桥路(学园路口至天桥支路口段)建设工程电力(土建部分)施工图设计说明.docx_第2页
第2页 / 共4页

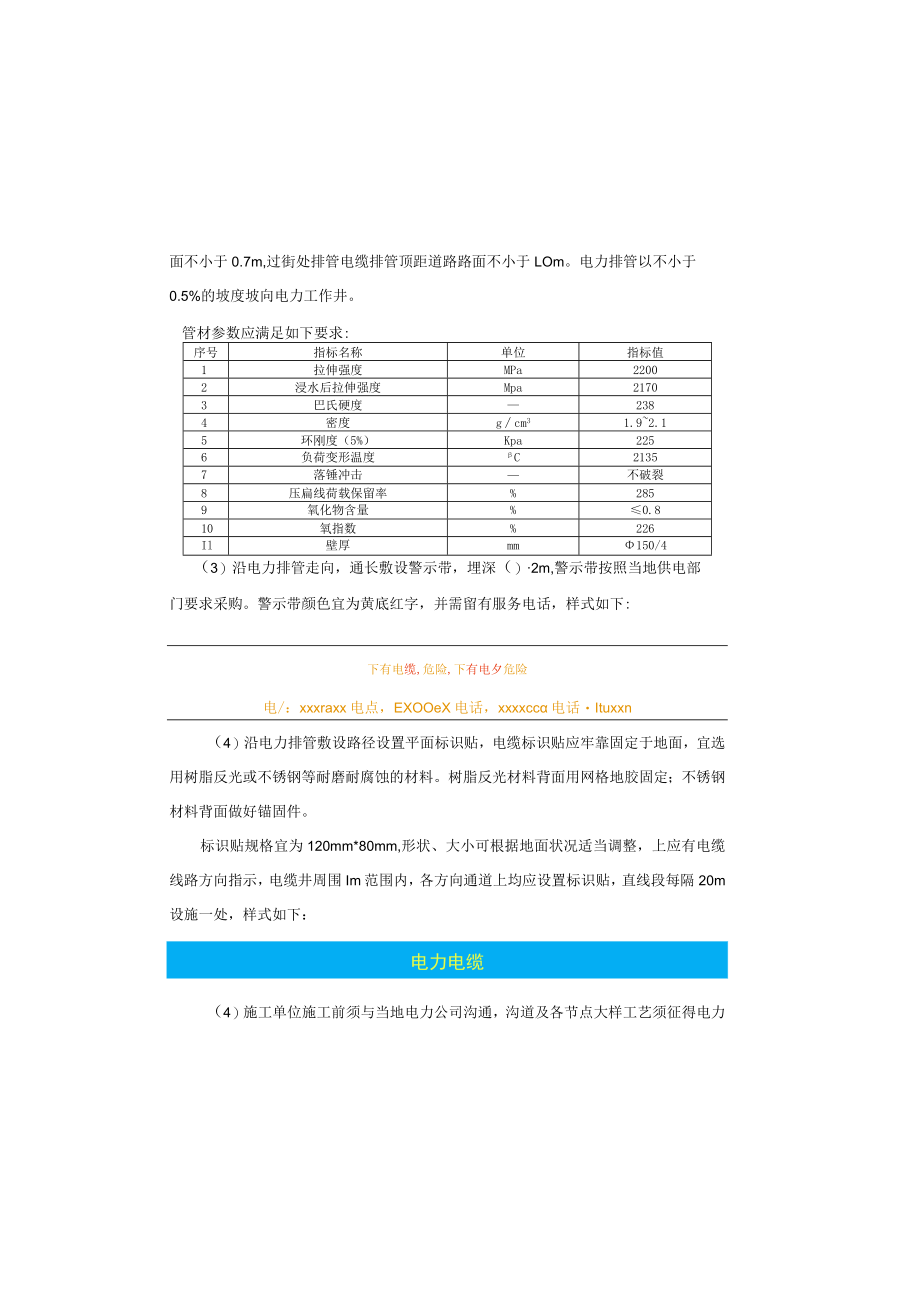

工业园区天桥路(学园路口至天桥支路口段)建设工程电力(土建部分)施工图设计说明.docx_第3页
第3页 / 共4页
工业园区天桥路(学园路口至天桥支路口段)建设工程电力(土建部分)施工图设计说明.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《工业园区天桥路(学园路口至天桥支路口段)建设工程电力(土建部分)施工图设计说明.docx》由会员分享,可在线阅读,更多相关《工业园区天桥路(学园路口至天桥支路口段)建设工程电力(土建部分)施工图设计说明.docx(4页珍藏版)》请在第壹文秘上搜索。

1、工业园区天桥路(学园路口至天桥支路口段)建设工程电力(土建部分)施工图设计说明1 .设计依据1 .设计采用的主要标准:1)城市工程管线综合规划规范(GB50289-2016)2)城市电力规划规范(GB50293-2014)3)城市电力电缆线路设计技术规定(DLZT5221-2005)4)电力工程电缆设计规范(GB50217-2018)5)低压配电设计规范(GB50054-2011)6)电力电缆用导管(DLZT802.2-2017)7)国家电网公司配电网工程典型设计IokV电缆分册2016年版8)检查井盖(GB/T23858-2009)2 .设计范围及内容本次电力工程主要设计内容为施工范围线内电

2、力工程土建部分的施工图设计。3 .工程概况及设计要3.1 工程概况本次设计的秀山县工业园区天桥路(学园路口至天桥支路口段)建设工程位于秀山县工业园区,是区域服务性道路,学园路长约0.1596km,天桥路长约0.254km,本次设计平面布线与规划一致。学园路为城市次干路,天桥路为城市支路。3.2 设计概要学园路、天桥路新建主线12孔电力管线。4 .电力工程土建工程设计4.1 现状分析结合本地块管网现状及规划需求,本设计段电力管网均为新建。电力管网按电力专项规划,统一采用IOkV排管埋地敷设方式。4.2 单位建设用地负荷指标根据城市电力规划规范(GB50293-2014)规定,居住、公共设施、工业

3、三大类建设用地的规划单位建设用地负荷指标如下:城市建设用地用电类别单位建设用地负荷指标(kWha)城市建设用地用电类别单位建设用地负荷指标(kWha)居住用地用电100-400工业用地用电200-800公共设施用地用电30012004.3 管线设计(1)根据业主提供现状连接道路资料,业主经与电力部门协商,本次设计电力管廊具体布置详见综合管网标准横断面图。本次设计范围内统一采用排管方式(电缆保护管选用红泥管(CPVCDN150),沿道路人行道下新建电力排管。电缆排管顶距人行道路面不小于0.7m,过街处排管电缆排管顶距道路路面不小于Lom。电力管线具体布置请参考电力平面图及综合管网标准横断面图。排

4、管孔数详下表:道路名称布置位置距道路中心线单侧孔数备注学园路道路西侧12.3mD-12孔新建天桥路道路南侧7.2mD-12孔新建(2)电力采用排管敷设,电缆保护管选用内径15()的CPVC电缆保护套管,壁厚为4mm,配套使用管枕。同时敷设2孔内径100的CPVC管,作为电力电网自控(5)在道路交叉口和沿线每隔100750米适当位置预留过街电力管线,电力管线过街采用排管形式,容量为9孔。(6)沿电力排管单向敷设-50X5热镀锌扁钢,全线接地扁钢均需可靠焊接连通,接地扁钢在首端、末端和每IoOm设置重复接地极,重复接地极采用两根L50X5X2500热镀锌角钢为敷设一组,全线接地扁钢采用12热镀锌圆

5、钢与重复接地极热镀锌角钢连接,要求接地电阻不大于10欧姆。接地极设置于靠近地块侧,安装施工做法详接地装置安装14D501相关内容要求。(7)工作井电缆井采用混凝土结构,根据工程情况设置直线井、转角井、三通井、四通井等型式。直线段一般控制在50m左右,净高不小于L9m。电缆井内设置集水坑,泄水坡度不小于0.5机非开启电缆井设人孔2个,用于采光、通风以及施工和运行人员上下,人孔直径不小于800nun,并设置爬梯,采用球墨铸铁防盗检查井井盖,要求其具有双层结构,根据承载力的要求,井盖的选用均不应低于第四组(D400),以及满足防盗、防水、防滑、防位移、防坠落要求,井盖尺寸、外观标识等保持一致。电缆井

6、内电缆支架等所有可导电附件均需可靠接地,要求接地电阻不大于10欧姆。5 .施工注意事项及质量要求(1)电缆排管必须经电力试验单位测试(包括压路试验和通流试验等)合格后方可使用。(2)图中未尽事宜,可参照国家电网公司配电网工程典型设计IOkV电缆分册2016年版执行,并应满足国家有关施工验收规范。(3)本次设计电缆排管须根据现场情况与现状电力管线接顺。光缆走廊。套管间隙用M5水泥砂浆嵌缝。排管两侧设工作井,电缆排管顶距人行道路面不小于0.7m,过街处排管电缆排管顶距道路路面不小于LOm。电力排管以不小于0.5%的坡度坡向电力工作井。管材参数应满足如下要求:序号指标名称单位指标值1拉伸强度MPa2

7、2002浸水后拉伸强度Mpa21703巴氏硬度2384密度gcm31.92.15环刚度(5%)Kpa2256负荷变形温度C21357落锤冲击不破裂8压扁线荷载保留率%2859氧化物含量%0.810氧指数%226Il壁厚mm150/4(3)沿电力排管走向,通长敷设警示带,埋深()2m,警示带按照当地供电部门要求采购。警示带颜色宜为黄底红字,并需留有服务电话,样式如下:下有电缆,危险,下有电夕危险电/:xxxraxx电点,EXOOeX电话,xxxxcc电话Ituxxn(4)沿电力排管敷设路径设置平面标识贴,电缆标识贴应牢靠固定于地面,宜选用树脂反光或不锈钢等耐磨耐腐蚀的材料。树脂反光材料背面用网格地胶固定;不锈钢材料背面做好锚固件。标识贴规格宜为120mm*80mm,形状、大小可根据地面状况适当调整,上应有电缆线路方向指示,电缆井周围Im范围内,各方向通道上均应设置标识贴,直线段每隔20m设施一处,样式如下:电力电缆(4)施工单位施工前须与当地电力公司沟通,沟道及各节点大样工艺须征得电力公司同意后方可施工,并要求电力公司参与中间验收。
