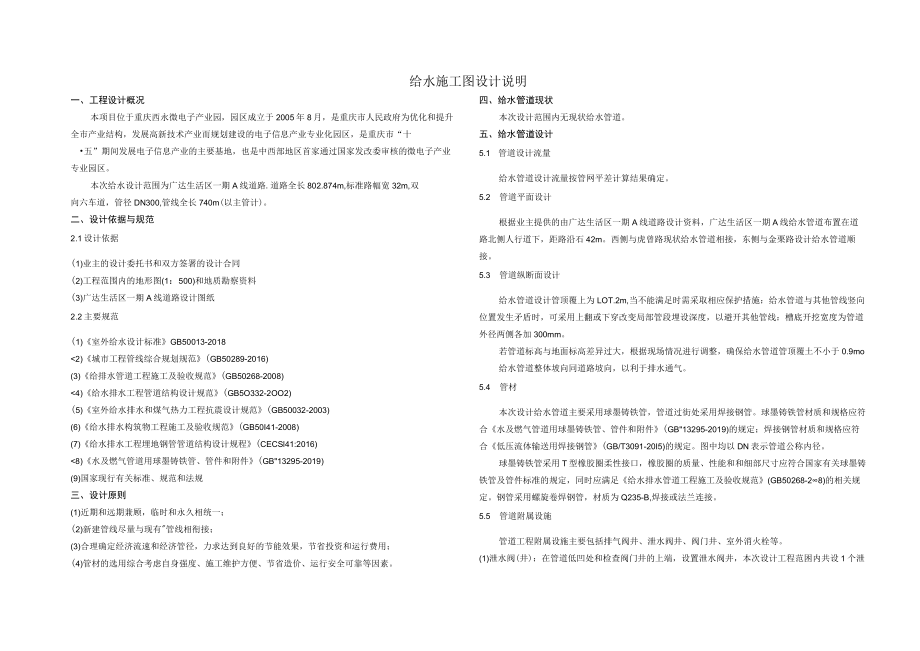

1、给水施工图设计说明一、工程设计概况本项目位于重庆西永微电子产业园，园区成立于2005年8月，是重庆市人民政府为优化和提升全市产业结构，发展高新技术产业而规划建设的电子信息产业专业化园区，是重庆市“十五”期间发展电子信息产业的主要基地，也是中西部地区首家通过国家发改委审核的微电子产业专业园区。本次给水设计范围为广达生活区一期A线道路.道路全长802.874m,标准路幅宽32m,双向六车道，管径DN300,管线全长740m(以主管计)。二、设计依据与规范2.1设计依据(1)业主的设计委托书和双方签署的设计合同(2)工程范围内的地形图(1：500)和地质勘察资料(3)广达生活区一期A线道路设计图纸2

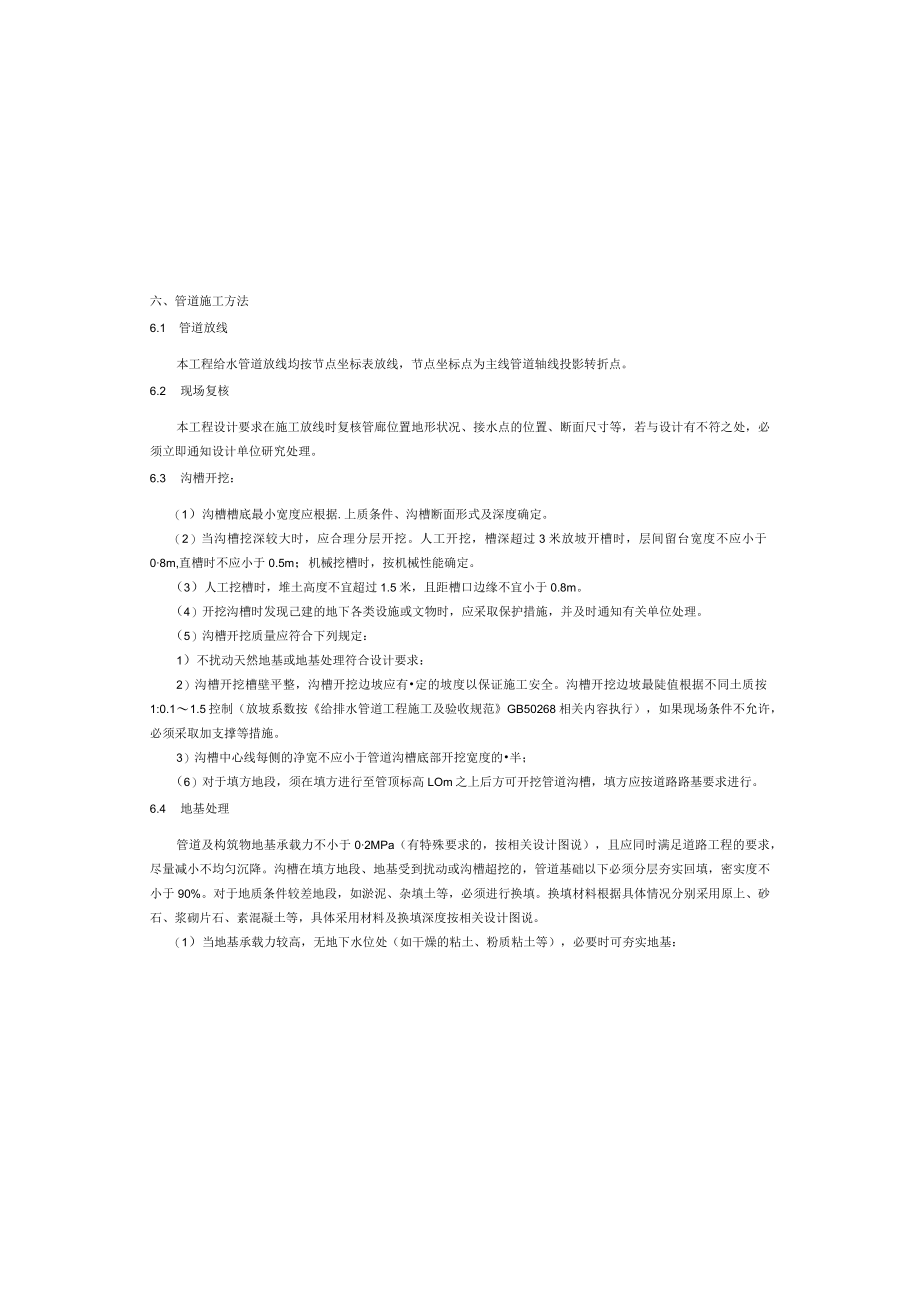

2、.2主要规范(1)室外给水设计标准GB50013-20182)城市工程管线综合规划规范(GB50289-2016)(3)给排水管道工程施工及验收规范(GB50268-2008)4)给水排水工程管道结构设计规范(GB5O332-2OO2)(5)室外给水排水和煤气热力工程抗震设计规范(GB50032-2003)(6)给水排水构筑物工程施工及验收规范(GB50I41-2008)(7)给水排水工程埋地钢管管道结构设计规程(CECSl41:2016)9间隙尺寸(mm)1.0-1.51.52.52530管道对口前，应将焊接的坡口面及内外管壁1015mm范围内的铁锈、泥土、油脂等赃物清除干净，除锈等级为St3级。在焊接上，填缝金属的组织应成颗粒状，外表呈整齐鱼鳞状，不得有裂纹、气孔、夹渣等缺陷。管径大于DN800时，应采用双面焊；管壁超过6mm时，电焊不得少于两层，在焊接一层以前，必须清除上一层的焊渣和碎屑。与阀门等设备连接的法兰应与其工作压力，开孔尺寸完全一致
