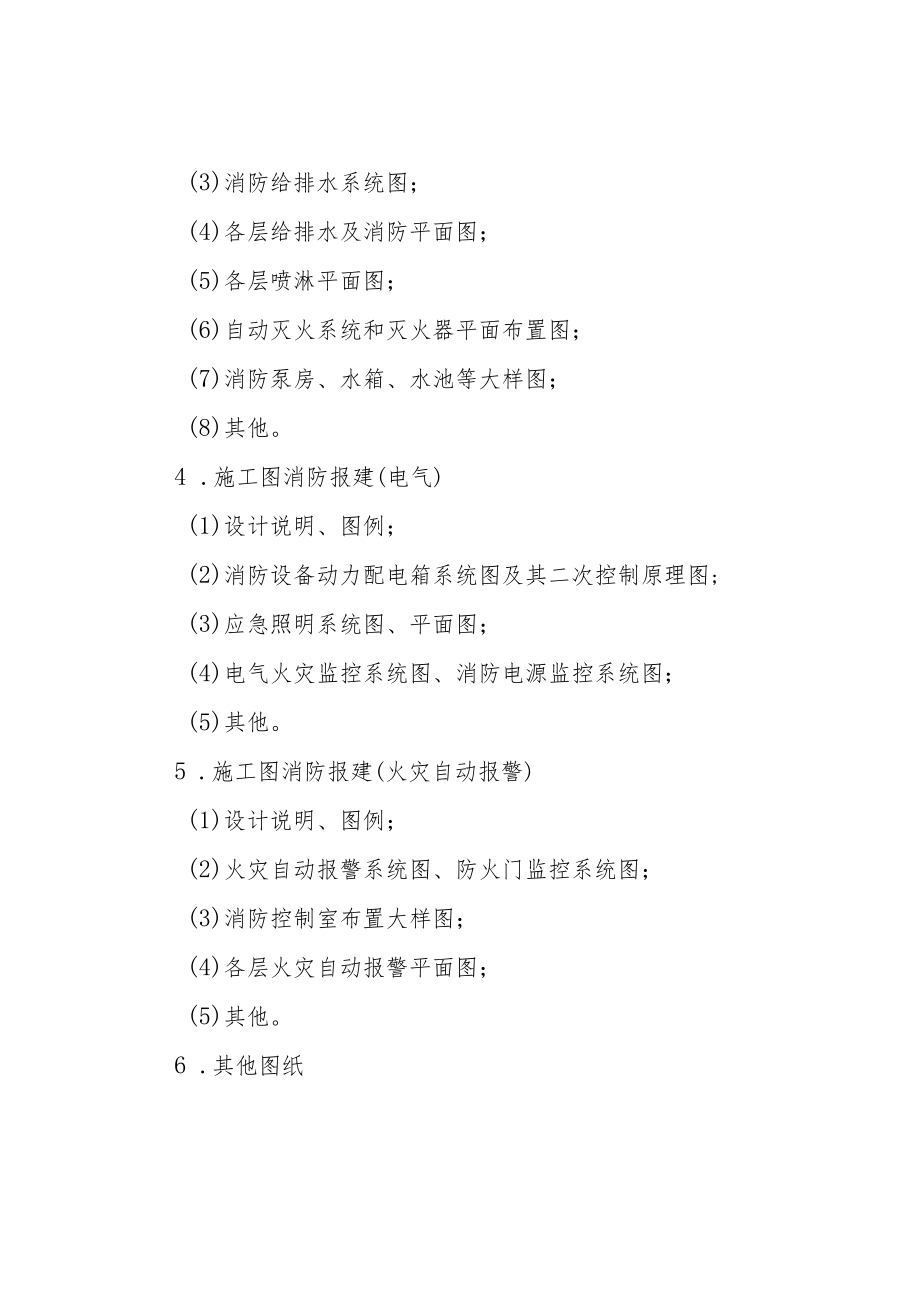

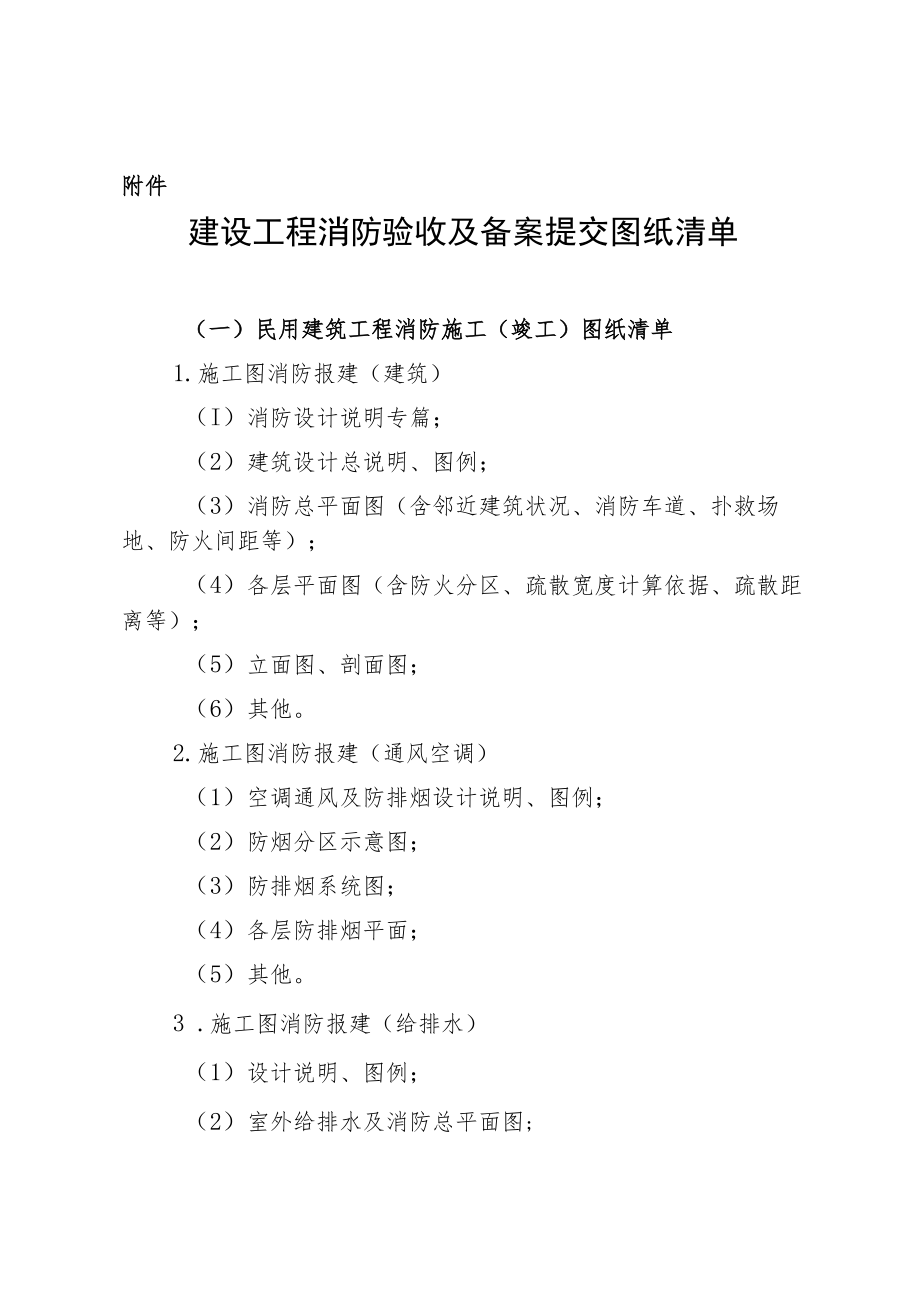

1、附件建设工程消防验收及备案提交图纸清单（一）民用建筑工程消防施工（竣工）图纸清单1.施工图消防报建（建筑）（I）消防设计说明专篇；（2）建筑设计总说明、图例；（3）消防总平面图（含邻近建筑状况、消防车道、扑救场地、防火间距等）；（4）各层平面图（含防火分区、疏散宽度计算依据、疏散距离等）；（5）立面图、剖面图；（6）其他。2.施工图消防报建（通风空调）（1）空调通风及防排烟设计说明、图例；（2）防烟分区示意图；（3）防排烟系统图；（4）各层防排烟平面；（5）其他。3 .施工图消防报建（给排水）（1）设计说明、图例；（2）室外给排水及消防总平面图;(3)消防给排水系统图；(4)各层给排水及消防平

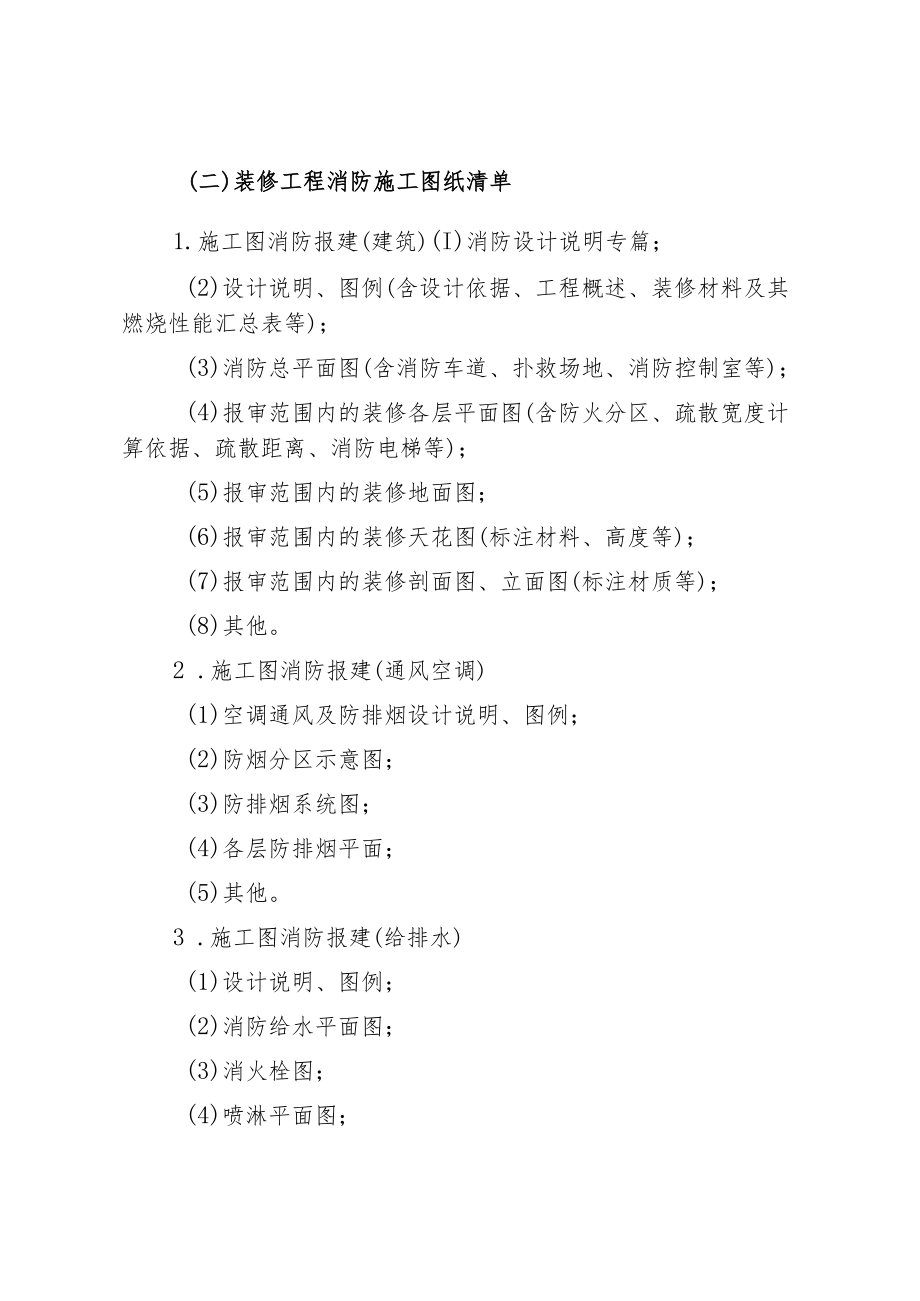

2、面图；(5)各层喷淋平面图；(6)自动灭火系统和灭火器平面布置图；(7)消防泵房、水箱、水池等大样图；(8)其他。4 .施工图消防报建(电气)(1)设计说明、图例；(2)消防设备动力配电箱系统图及其二次控制原理图;(3)应急照明系统图、平面图；(4)电气火灾监控系统图、消防电源监控系统图；(5)其他。5 .施工图消防报建(火灾自动报警)(1)设计说明、图例；(2)火灾自动报警系统图、防火门监控系统图；(3)消防控制室布置大样图；(4)各层火灾自动报警平面图；(5)其他。6 .其他图纸(二)装修工程消防施工图纸清单1 .施工图消防报建(建筑)(I)消防设计说明专篇；(2)设计说明、图例(含设计依
3、据、工程概述、装修材料及其燃烧性能汇总表等)；(3)消防总平面图(含消防车道、扑救场地、消防控制室等)；(4)报审范围内的装修各层平面图(含防火分区、疏散宽度计算依据、疏散距离、消防电梯等)；(5)报审范围内的装修地面图；(6)报审范围内的装修天花图(标注材料、高度等)；(7)报审范围内的装修剖面图、立面图(标注材质等)；(8)其他。2 .施工图消防报建(通风空调)(1)空调通风及防排烟设计说明、图例；(2)防烟分区示意图；(3)防排烟系统图；(4)各层防排烟平面；(5)其他。3 .施工图消防报建(给排水)(1)设计说明、图例；(2)消防给水平面图；(3)消火栓图；(4)喷淋平面图；(5)自动灭火系统和灭火器平面布置图；(6)其他。4 .施工图消防报建(电气)(1)设计说明、图例；(2)应急照明平面图；(3)消防设备配电系统图和平面图(若对一次设计有修改时提供)；(4)其他。5 .火灾自动报警系统施工图(1)设计说明、图例；(2)火灾自动报警平面图；(3)其他。6 .其他图纸
