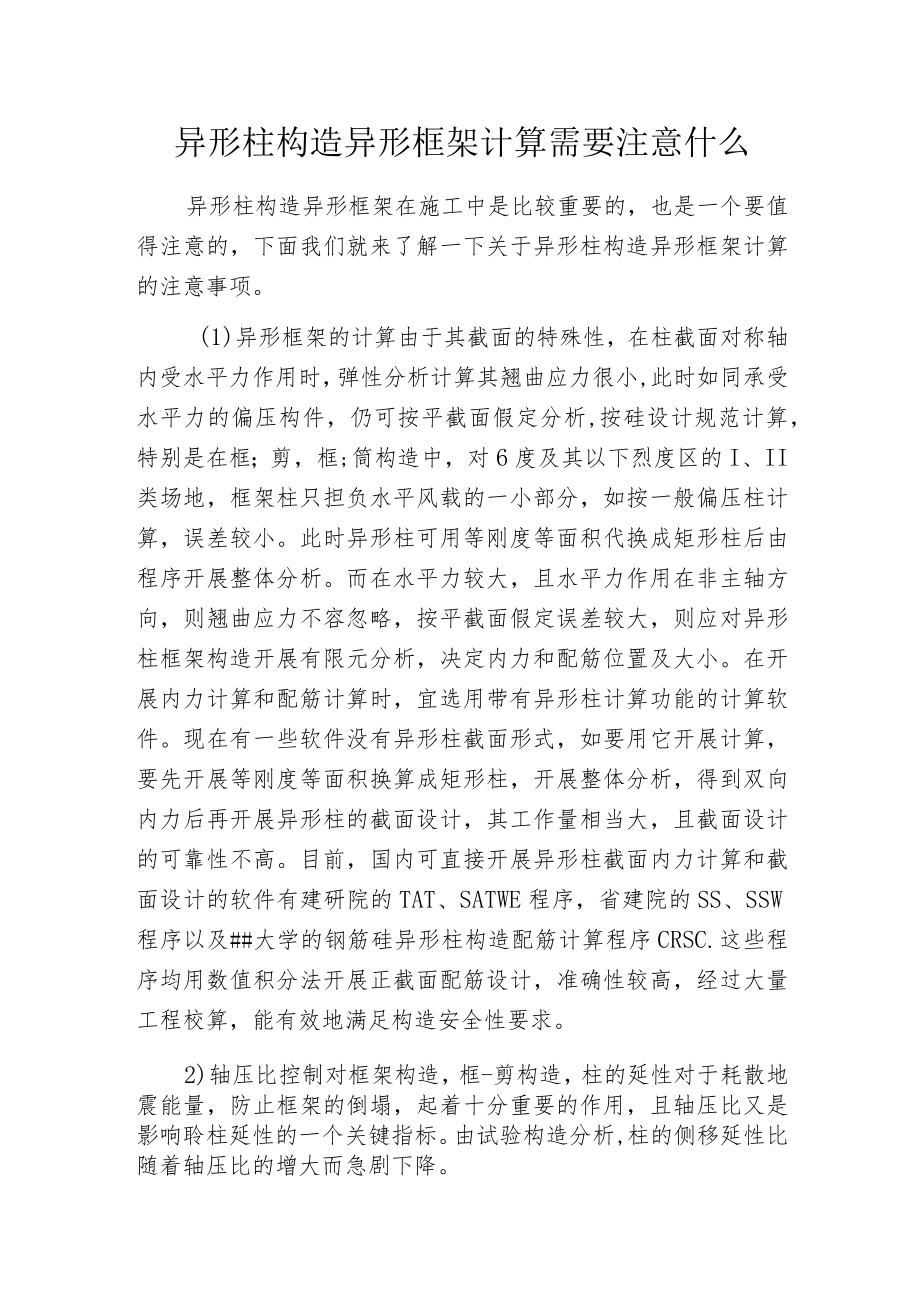

异形柱构造异形框架计算需要注意什么.docx_第1页
第1页 / 共2页

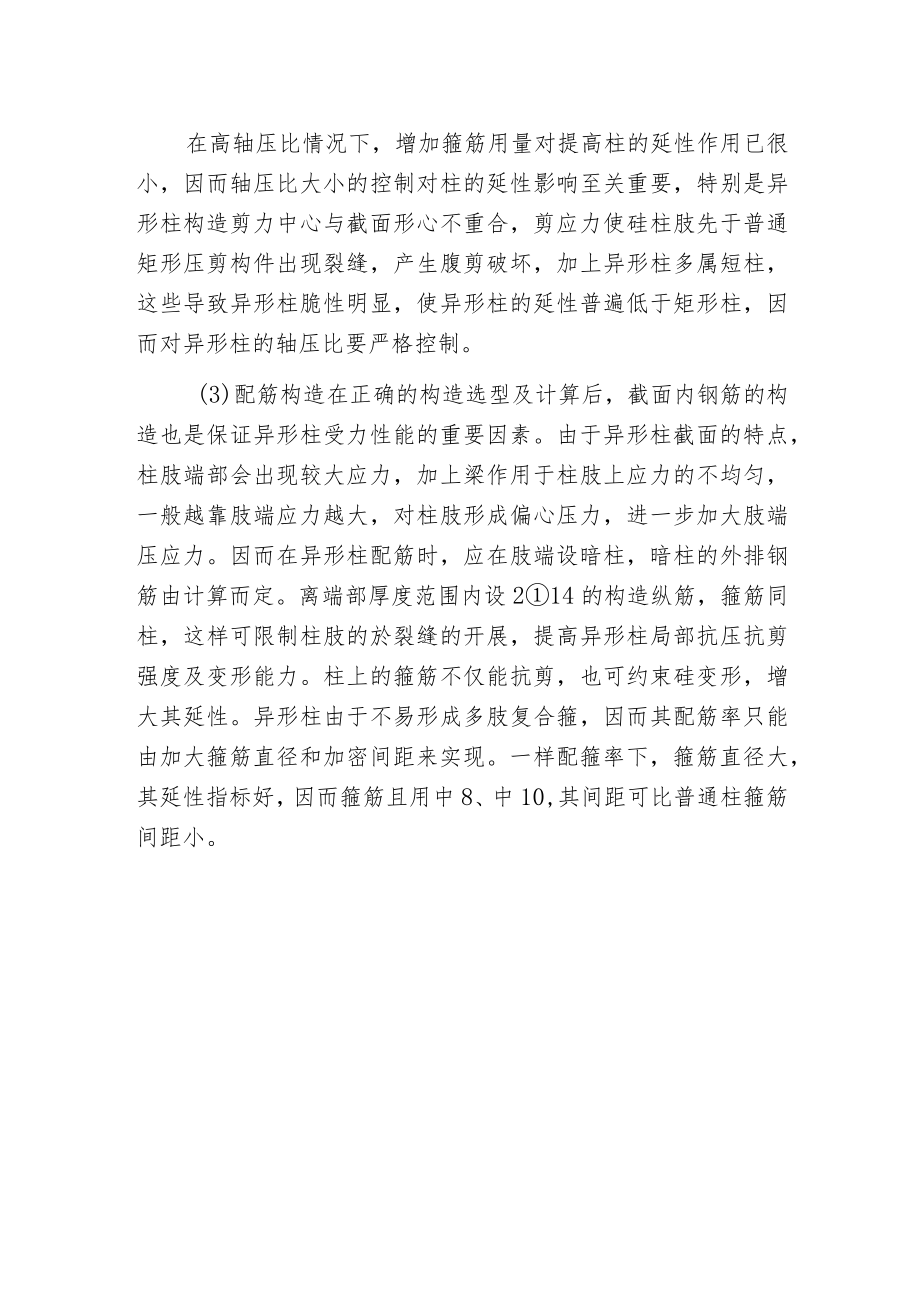

异形柱构造异形框架计算需要注意什么.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《异形柱构造异形框架计算需要注意什么.docx》由会员分享,可在线阅读,更多相关《异形柱构造异形框架计算需要注意什么.docx(2页珍藏版)》请在第壹文秘上搜索。

1、异形柱构造异形框架计算需要注意什么异形柱构造异形框架在施工中是比较重要的,也是一个要值得注意的,下面我们就来了解一下关于异形柱构造异形框架计算的注意事项。(1)异形框架的计算由于其截面的特殊性,在柱截面对称轴内受水平力作用时,弹性分析计算其翘曲应力很小,此时如同承受水平力的偏压构件,仍可按平截面假定分析,按硅设计规范计算,特别是在框;剪,框;筒构造中,对6度及其以下烈度区的I、II类场地,框架柱只担负水平风载的一小部分,如按一般偏压柱计算,误差较小。此时异形柱可用等刚度等面积代换成矩形柱后由程序开展整体分析。而在水平力较大,且水平力作用在非主轴方向,则翘曲应力不容忽略,按平截面假定误差较大,则

2、应对异形柱框架构造开展有限元分析,决定内力和配筋位置及大小。在开展内力计算和配筋计算时,宜选用带有异形柱计算功能的计算软件。现在有一些软件没有异形柱截面形式,如要用它开展计算,要先开展等刚度等面积换算成矩形柱,开展整体分析,得到双向内力后再开展异形柱的截面设计,其工作量相当大,且截面设计的可靠性不高。目前,国内可直接开展异形柱截面内力计算和截面设计的软件有建研院的TAT、SATWE程序,省建院的SS、SSW程序以及#大学的钢筋硅异形柱构造配筋计算程序CRSC.这些程序均用数值积分法开展正截面配筋设计,准确性较高,经过大量工程校算,能有效地满足构造安全性要求。2)轴压比控制对框架构造,框-剪构造

3、,柱的延性对于耗散地震能量,防止框架的倒塌,起着十分重要的作用,且轴压比又是影响聆柱延性的一个关键指标。由试验构造分析,柱的侧移延性比随着轴压比的增大而急剧下降。在高轴压比情况下,增加箍筋用量对提高柱的延性作用已很小,因而轴压比大小的控制对柱的延性影响至关重要,特别是异形柱构造剪力中心与截面形心不重合,剪应力使硅柱肢先于普通矩形压剪构件出现裂缝,产生腹剪破坏,加上异形柱多属短柱,这些导致异形柱脆性明显,使异形柱的延性普遍低于矩形柱,因而对异形柱的轴压比要严格控制。(3)配筋构造在正确的构造选型及计算后,截面内钢筋的构造也是保证异形柱受力性能的重要因素。由于异形柱截面的特点,柱肢端部会出现较大应力,加上梁作用于柱肢上应力的不均匀,一般越靠肢端应力越大,对柱肢形成偏心压力,进一步加大肢端压应力。因而在异形柱配筋时,应在肢端设暗柱,暗柱的外排钢筋由计算而定。离端部厚度范围内设214的构造纵筋,箍筋同柱,这样可限制柱肢的於裂缝的开展,提高异形柱局部抗压抗剪强度及变形能力。柱上的箍筋不仅能抗剪,也可约束硅变形,增大其延性。异形柱由于不易形成多肢复合箍,因而其配筋率只能由加大箍筋直径和加密间距来实现。一样配箍率下,箍筋直径大,其延性指标好,因而箍筋且用中8、中10,其间距可比普通柱箍筋间距小。
