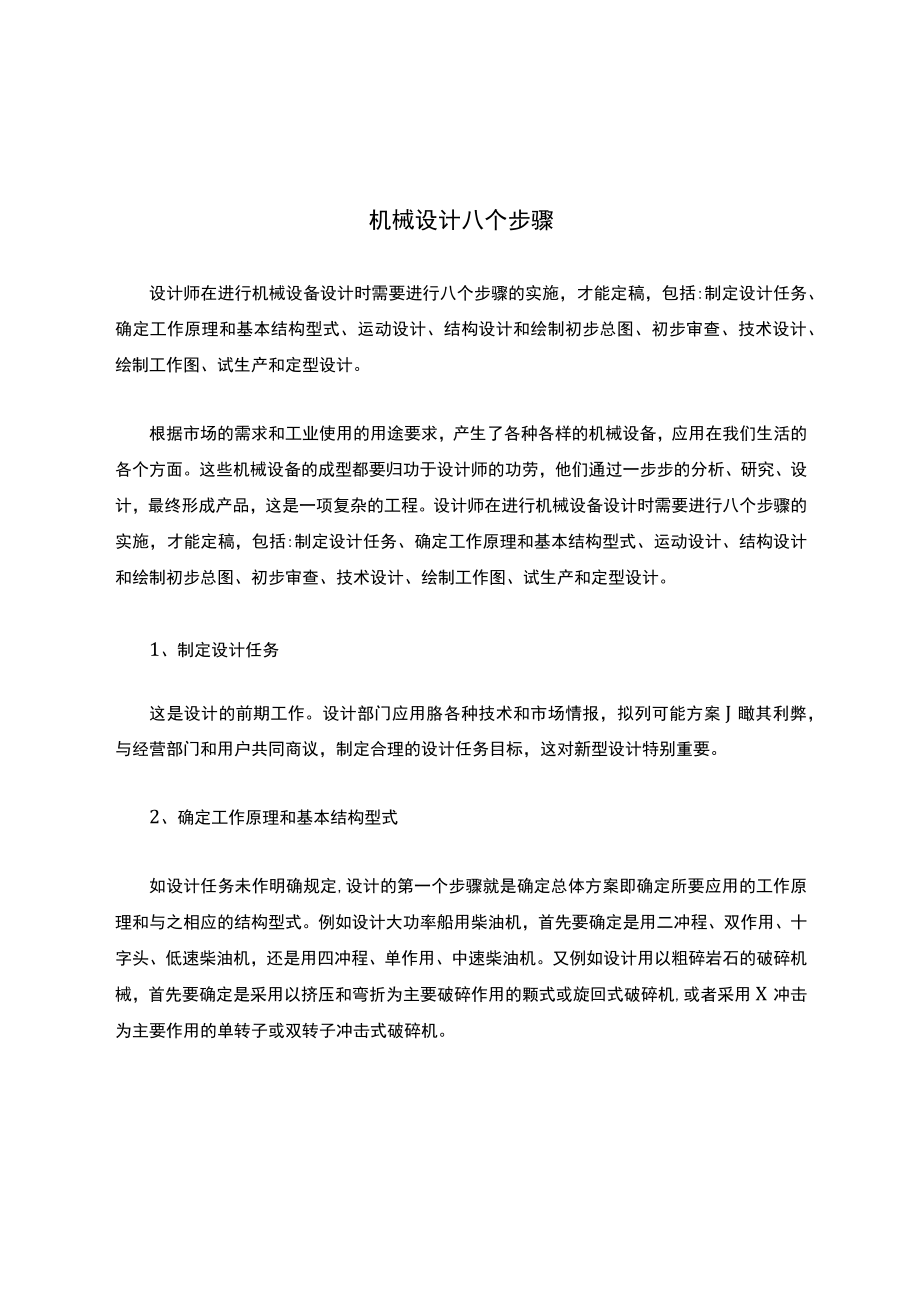

1、机械设计八个步骤设计师在进行机械设备设计时需要进行八个步骤的实施，才能定稿，包括:制定设计任务、确定工作原理和基本结构型式、运动设计、结构设计和绘制初步总图、初步审查、技术设计、绘制工作图、试生产和定型设计。根据市场的需求和工业使用的用途要求，产生了各种各样的机械设备，应用在我们生活的各个方面。这些机械设备的成型都要归功于设计师的功劳，他们通过一步步的分析、研究、设计，最终形成产品，这是一项复杂的工程。设计师在进行机械设备设计时需要进行八个步骤的实施，才能定稿，包括:制定设计任务、确定工作原理和基本结构型式、运动设计、结构设计和绘制初步总图、初步审查、技术设计、绘制工作图、试生产和定型设计。1

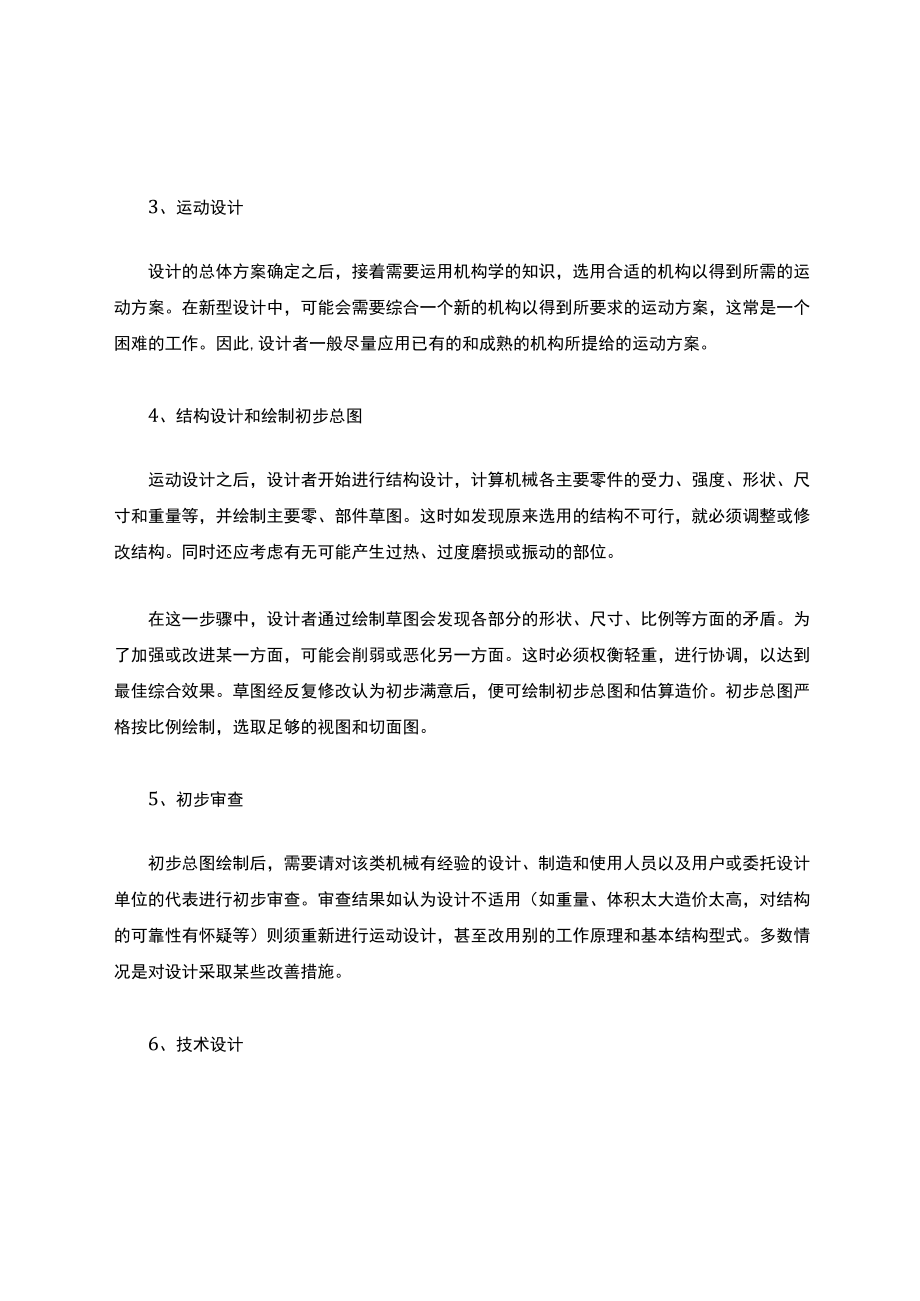

2、、制定设计任务这是设计的前期工作。设计部门应用胳各种技术和市场情报，拟列可能方案J瞰其利弊，与经营部门和用户共同商议，制定合理的设计任务目标，这对新型设计特别重要。2、确定工作原理和基本结构型式如设计任务未作明确规定,设计的第一个步骤就是确定总体方案即确定所要应用的工作原理和与之相应的结构型式。例如设计大功率船用柴油机，首先要确定是用二冲程、双作用、十字头、低速柴油机，还是用四冲程、单作用、中速柴油机。又例如设计用以粗碎岩石的破碎机械，首先要确定是采用以挤压和弯折为主要破碎作用的颗式或旋回式破碎机,或者采用X冲击为主要作用的单转子或双转子冲击式破碎机。3、运动设计设计的总体方案确定之后，接着需
3、要运用机构学的知识，选用合适的机构以得到所需的运动方案。在新型设计中，可能会需要综合一个新的机构以得到所要求的运动方案，这常是一个困难的工作。因此,设计者一般尽量应用已有的和成熟的机构所提给的运动方案。4、结构设计和绘制初步总图运动设计之后，设计者开始进行结构设计，计算机械各主要零件的受力、强度、形状、尺寸和重量等，并绘制主要零、部件草图。这时如发现原来选用的结构不可行，就必须调整或修改结构。同时还应考虑有无可能产生过热、过度磨损或振动的部位。在这一步骤中，设计者通过绘制草图会发现各部分的形状、尺寸、比例等方面的矛盾。为了加强或改进某一方面，可能会削弱或恶化另一方面。这时必须权衡轻重，进行协调

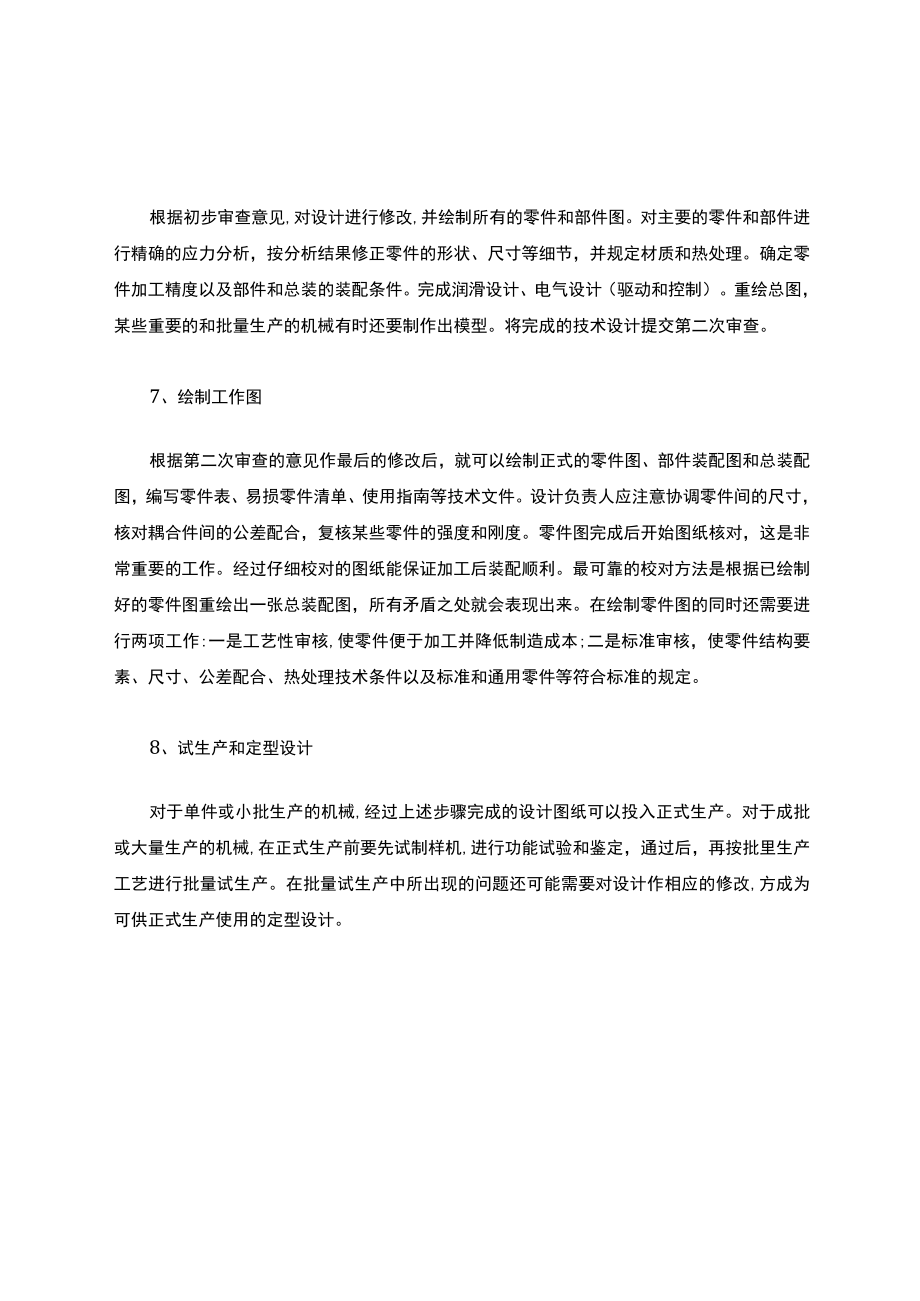

4、，以达到最佳综合效果。草图经反复修改认为初步满意后，便可绘制初步总图和估算造价。初步总图严格按比例绘制，选取足够的视图和切面图。5、初步审查初步总图绘制后，需要请对该类机械有经验的设计、制造和使用人员以及用户或委托设计单位的代表进行初步审查。审查结果如认为设计不适用（如重量、体积太大造价太高，对结构的可靠性有怀疑等）则须重新进行运动设计，甚至改用别的工作原理和基本结构型式。多数情况是对设计采取某些改善措施。6、技术设计根据初步审查意见,对设计进行修改,并绘制所有的零件和部件图。对主要的零件和部件进行精确的应力分析，按分析结果修正零件的形状、尺寸等细节，并规定材质和热处理。确定零件加工精度以及部
5、件和总装的装配条件。完成润滑设计、电气设计（驱动和控制）。重绘总图，某些重要的和批量生产的机械有时还要制作出模型。将完成的技术设计提交第二次审查。7、绘制工作图根据第二次审查的意见作最后的修改后，就可以绘制正式的零件图、部件装配图和总装配图，编写零件表、易损零件清单、使用指南等技术文件。设计负责人应注意协调零件间的尺寸，核对耦合件间的公差配合，复核某些零件的强度和刚度。零件图完成后开始图纸核对，这是非常重要的工作。经过仔细校对的图纸能保证加工后装配顺利。最可靠的校对方法是根据已绘制好的零件图重绘出一张总装配图，所有矛盾之处就会表现出来。在绘制零件图的同时还需要进行两项工作:一是工艺性审核,使零件便于加工并降低制造成本;二是标准审核，使零件结构要素、尺寸、公差配合、热处理技术条件以及标准和通用零件等符合标准的规定。8、试生产和定型设计对于单件或小批生产的机械,经过上述步骤完成的设计图纸可以投入正式生产。对于成批或大量生产的机械,在正式生产前要先试制样机,进行功能试验和鉴定，通过后，再按批里生产工艺进行批量试生产。在批量试生产中所出现的问题还可能需要对设计作相应的修改,方成为可供正式生产使用的定型设计。
