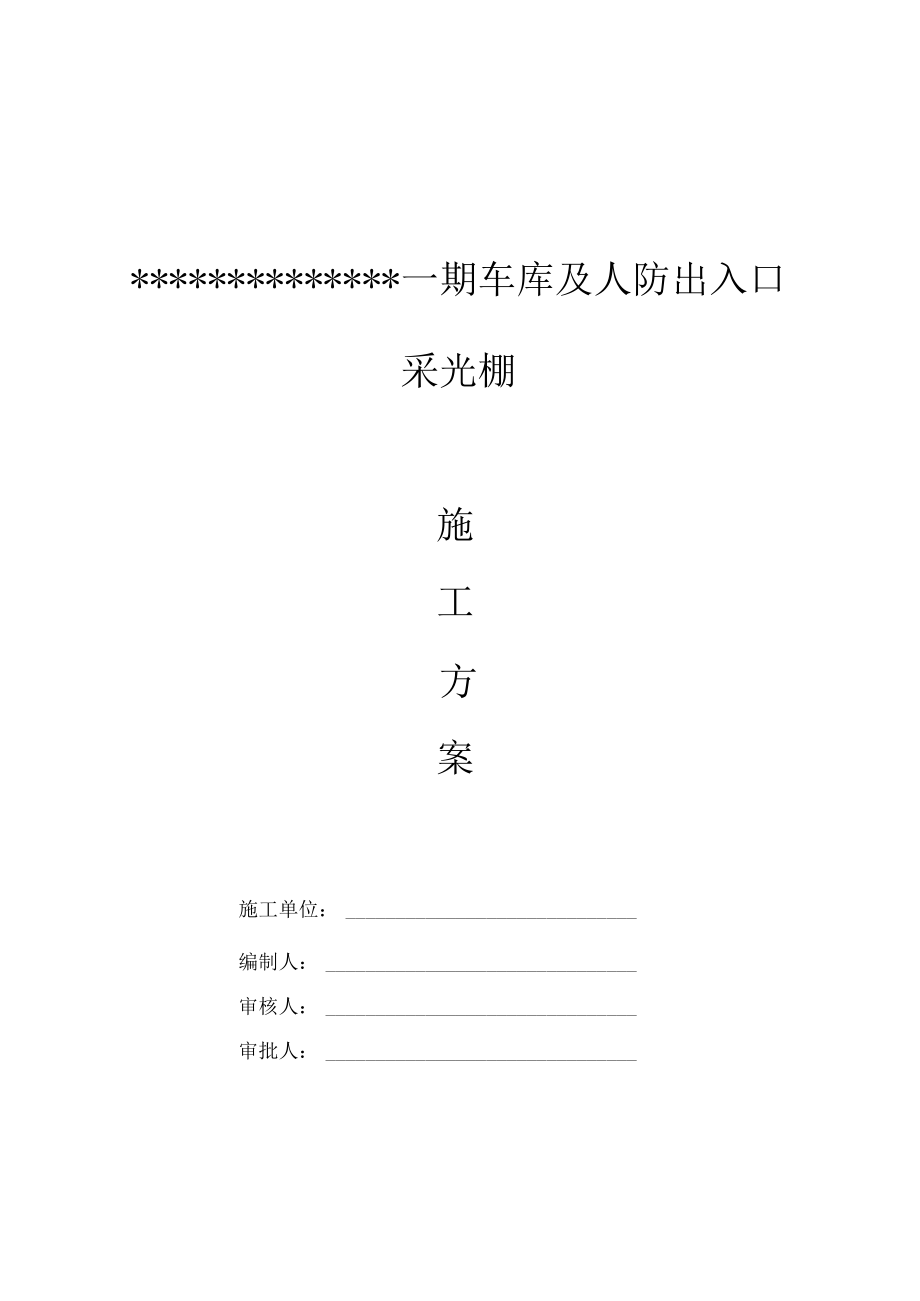

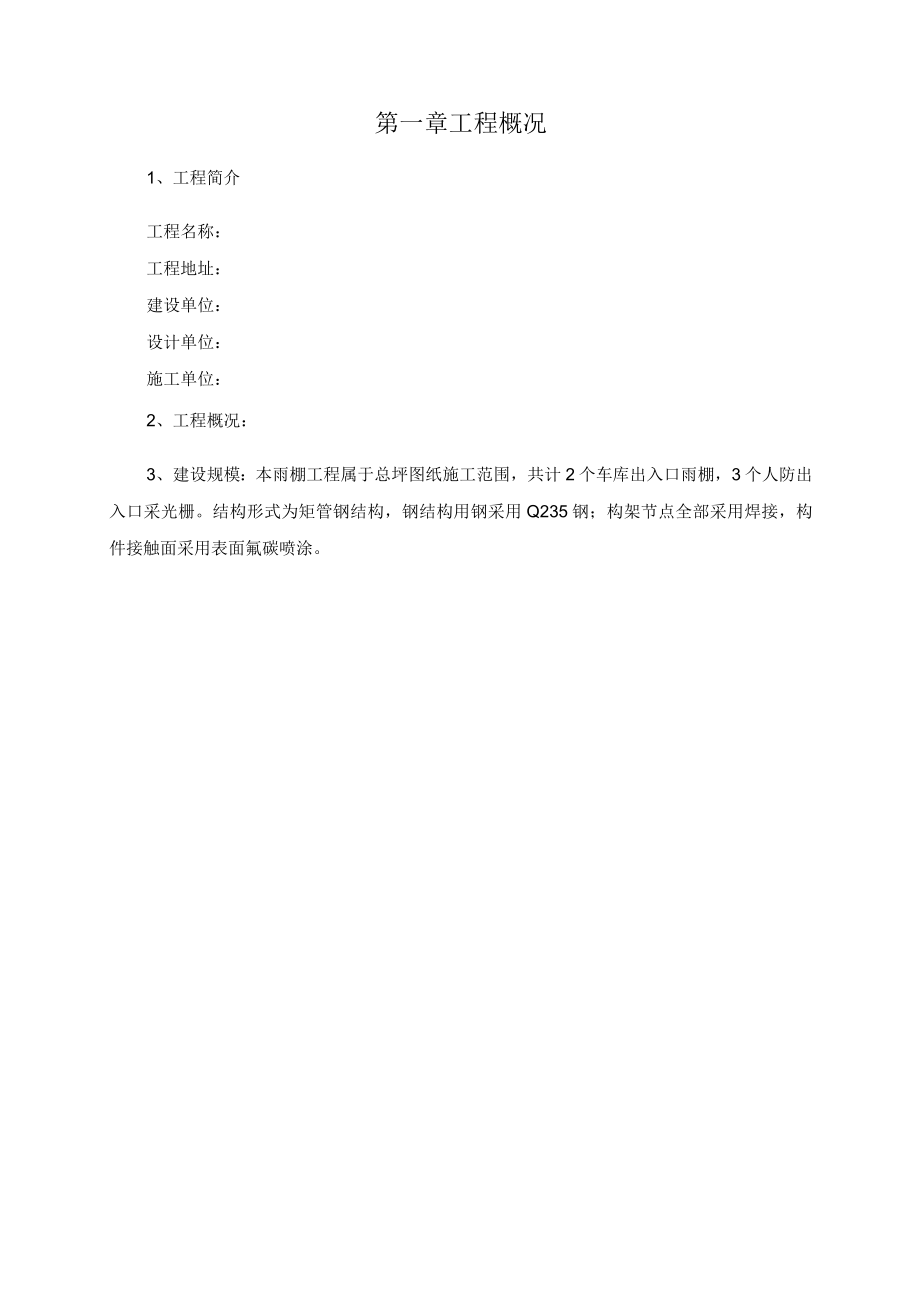

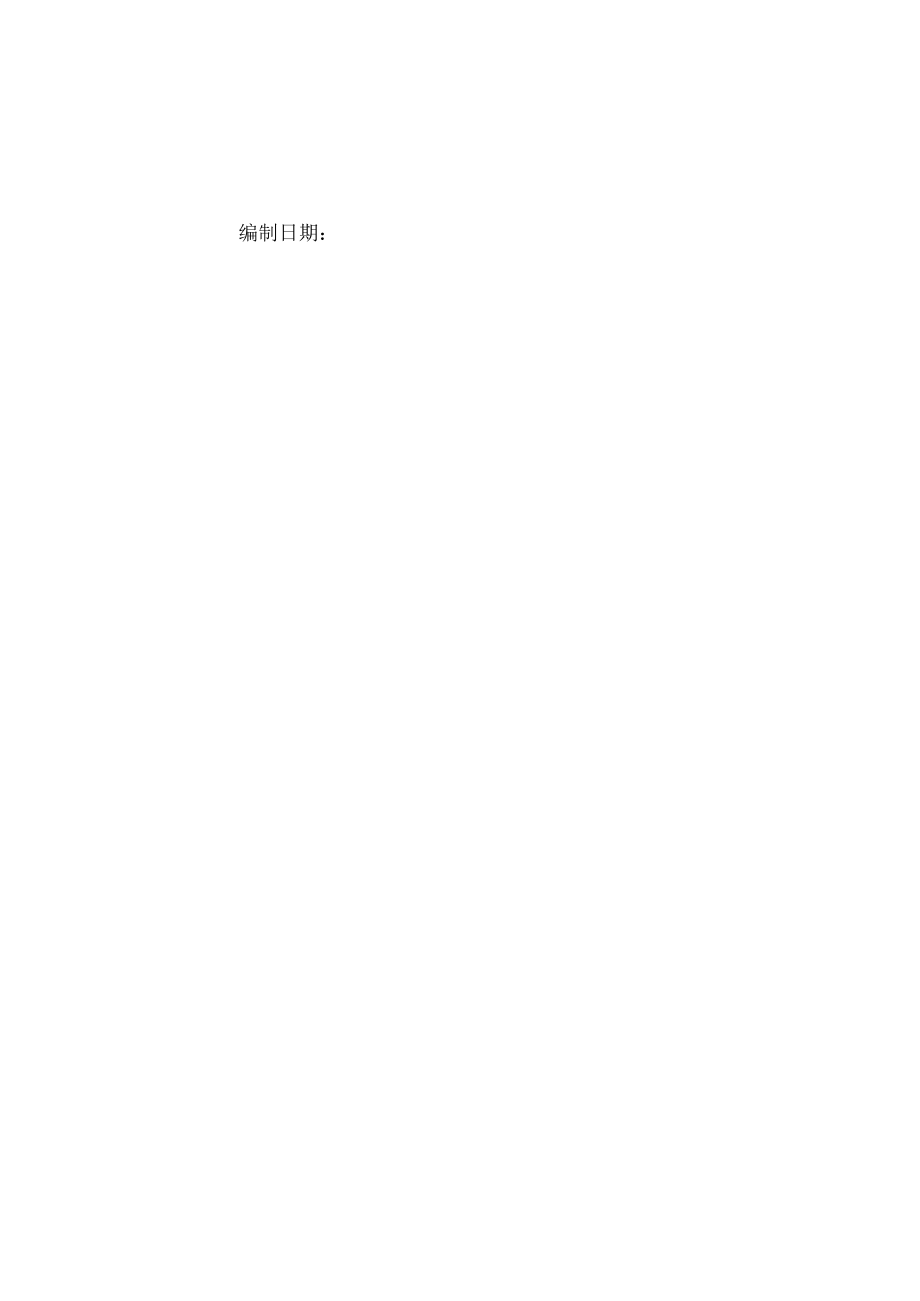

1、*一期车库及人防出入口采光棚施工方案施工单位:编制人:审核人:审批人:编制日期:第一章工程概况1、工程简介工程名称:工程地址:建设单位:设计单位:施工单位:2、工程概况:3、建设规模:本雨棚工程属于总坪图纸施工范围,共计2个车库出入口雨棚,3个人防出入口采光栅。结构形式为矩管钢结构,钢结构用钢采用Q235钢;构架节点全部采用焊接,构件接触面采用表面氟碳喷涂。第二章编制依据1、引用现行的规范、规程和标准:建造装饰装修工程质量验收标准(GB50210-2018)建造工程施工质量验收统一标准(GB50300-2013)建造防腐蚀工程施工规范(GB50212-2014)碳素结构钢(GB/T700-20

2、06)钢结构工程施工质量验收标准(GB50205-2020)钢结构焊接规范(GB50661-2011)非合金钢及细晶粒钢焊条(GB/T5117-2012)2、建造安全生产、文明施工技术规范、规程、标准:建造机械使用安全技术规程(JGJ33-2012)建造施工安全检查标准(JGJ59-2011)建设工程施工现场环境与卫生标准(JGJ146-2013)3、建造设计施工图及设计变更第三章施工部位及施工难点、重点及特点3.1、 施工部位车库出入口雨棚及人防出入口采光棚钢立柱,有混凝土挡墙处则安装在混凝土挡墙上;无混凝土挡墙处则在坡道上安装预埋板,钢柱焊接在预埋板上。3.2、 施工难点、重点及特点本工程

3、由于部份混凝土挡墙宽度惟独200mm,而埋板200mm,如果挡墙不顺直就会导致埋板移位,化学螺栓无法做到有效固定,从而影响整体稳定性。车库出入口雨棚部份钢柱无法安装在混凝土挡墙上,需在坡道上安装预埋板,钢柱在制作时需根据现场进行放样,否侧会浮现尺寸偏差过大。第四章技术力量配备4.1组织机构在本工程施工中实施项目法施工的管理模式,组建本工程的项目经理部,对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。项目经理部以工程项目管理为核心,以优质、高速、安全、文明为主轴,加强动态、科学管理,优化生产要素,精心施工,大力推广先进施工技术,在创质量优良的同时,力争提前完成施工任务。在推行项目法施

4、工的同时,从文件控制、材料采购到产品标识、过程控制等过程中,切实执行02000标准和公司质量保证体系文件,达到创优质高效的目标。项目经理对工程项目行使计划、组织、协调、控制、监督、指挥职能、全权处理项目事务,项目经理部对公司实行经济责任承包。项目内部工程技术管理人员通过岗位目标责任制和行为准则来约束,共同为优质、安全、高速、低耗地完成项目任务而努力工作。项目管理层由项目经理、技术负责人、施工员、安全员、质量员等成员组成,在建设单位、监理单位和公司的指导下,负责对本工程的工期、质量、安全、成本等实施计划、组织、协调、控制和决策,对各生产施工要素实施全过程的动态管理。作业层人员的配备:施工人员均挑

5、选有丰富施工经验和劳动技能的正式工和合同工,分工种组成作业班组,挑选技术过硬、思想素质好的正式职工带班。为保证项目部管理层指令畅通有效,工作安排采用施工任务书的形式。要求签发人和执行人签字,项目经理层作为执行的监督者。施工任务书的工作内容完成后由签发人封闭并签字,如未能封闭必须找出原因并对执行人进行处罚。3.2项目主要人员配置项目经理T立,项目负责人一位,安全人员一位,防火人员一位,玻璃安装人员五名,焊接负责人一位,电焊工人二名,喷漆工一位,技术员T立,钢架安装人员五名。3.3机械设备配备序号名称规格数量备注1交流电焊机BX6140台焊接用2交流电焊机B15一台焊接用3空气压缩机WY-6110

6、台钢材喷漆除锈4砂轮切割机-1=1用钢材加工用5砂轮磨光机M0DEL8325三台钢材加工用6台式砂轮机TC250J一A钢材加工用7电锤TE12S一台钢材加工用8半自动气体切割机CG1-30一A钢材加工用9手工气体切割工具三套钢材加工用10储气罐0.6m3一个钢材喷漆除锈用11水平仪T0P-DS24一台标高控制用12手动水平尺两把安装控制水平用第五章施工准备5.1、 技术准备:按照质量通病防治措施和钢结构工程施工质量验收标准(GB50205-2020)要求进行技术交底工作的编制,劳务工人员进场后现场对工人进行技术交底,做到事前计划、过程控制,结果验收,进行样板领路的程序,先进行雨棚钢柱、梁安装,

7、经甲方,监理和项目部检查,符合设计要求和施工规范后,才干按照样板模式统一进行施工安装。5.1.1 根据施工图纸雨棚钢结构进行优化,并出据图纸交由施工班组对各部件进行加工,质检员检查合格后准予施工。5.1.2 施工前对图纸详细审核,弄清施工图的技术要求,确定细部构造,编制安装工程施工方案及技术交底文件;认真学习阅读施工工艺标准及操作规程;做好技术交底及安全技术交底工作。5.1.3 雨棚工程施工前,应对前一道工序进行验收,合格并办好验收手续方可进行本道工序施工。5.1.4 施工前,由项目工程部栋号工长和施工班组负责人一起,对本工程的雨棚安装部位,安装标高线及连接点进行逐一核实,并对全体安装施工人员

8、进行详细的技术交底。5.2、 作业准备:5.2.1 钢结构施工方案已经审批通过,施工前进行详细的技术交底、安全交底。5.2.2 安装施工人员应经过培训,先做样板,经检查验收合格后方可全面施工。523钢结构施工所需材料已到现场,并经验收合格。5.2.4 测量放线完毕,预埋件经隐蔽检查合格。5.3、 材料准备根据施工图纸和设计要求,采购工程所需各种原材料。所有进场材料必须经过验收,并按规范要求进行见证取样,确定材料符合图纸设计要求无误后,才干进入加工制作,确保不合格材料不得使用。1.1.1 棚钢材、钢化夹角玻璃等品种、型号、规格、颜色和质量必须符合设计要求,并有出厂合格证、质量保证书和试验报告。1

9、.1.2 所有钢构件与钢构件的选用与施工须按照国家相关规范执行,未注明型钢构架之间的型钢连接采用焊接,焊接后打磨平整。焊条采用E43XX型焊条,符合非合金钢及细晶粒钢焊条(GB/T51172012)的要求。其型号按设计要求选用,必须有质量证明书和出厂合格证,其他Q235-B型钢的焊条必须选用E43xx,且同样得有质量证明书和出厂合格证。钢结构钢材采用Q235-B钢,其屈服度fy235Nmm0钢材的化学成分和力学性能应符合碳素结构钢(GB/T700-2006)及有关标准的要求。1.1.3 焊缝厚度及焊接方法应符合设计要求,设计未注明要求的,焊缝厚度为5mm三角形焊缝,焊缝长度为满焊,焊缝应打磨光

10、滑。1.1.4 在制作前钢材表面应进行除锈处理,除锈质量等级要求达到涂装前钢材表面锈蚀等级和除锈等级)中的2级标准。1.1.5 钢雨棚采用6+1.52Pvb+6mm厚钢化夹胶玻璃。1.1.6 进场的材料码放时应平整干燥,并备有足够的垫木、垫块,使构件得以放平、防止表面损坏或者变形。1.1.7 刚度较大的构件可水平堆放,当多层叠放时,必须使各层垫木在同一垂线位置。第六章主要施工方法及质量要求6.1、 Q235B矩管雨棚工艺流程、材料要求、施工要求、应注意的质量问题、质量要求:6.1.1 工艺流程:各部位车道尺寸测量复核统计放线(排版)f安装预埋件一制作(焊接立柱)一焊接主梁一焊接连梁一抛光(打磨

11、、除锈处理)一刷漆T安装玻璃打胶f验收6.1.2 材料要求:6.121钢矩管壁厚的规格、尺寸、形状应符合设计要求。6.1.2.2框架柱,框架主梁,框架连梁等矩管尺寸详见设计图纸。6.1.3施工要求:6.1.3.1各部位挡墙尺寸测量统计:已完成基层抹灰的部位作全部的实际尺寸测量统计,然后根据图纸所示图样和现场实际规格尺寸进行下道工序放线排版。1.1.1.1 线(排版):按设计及安装要求正确弹出框柱安装间距位置和中心线。由于上述属于后加埋件施工,有可能产生误差,因此在立柱安装之前,应重新放线,以确定埋板位置与焊接立杆的准确性,如有偏差,及时修正。应保证矩管立柱全部座落在钢板上,并且四周能够焊接。6

12、.1.3.3 安装预埋件(后加埋件):钢柱预埋件的安装只能采用后加埋件做法,其做法是采用化学螺栓与钢板来制作后置连接件,先在土建结构基层上放线,确定立柱固定点的位置,然后在地面上用冲击钻钻孔,再安装化学螺栓,螺栓保持足够的长度。如果墙体不顺直导致埋板移位,螺栓无法在正常位置固定或者安装螺栓位置有钢筋无法钻孔,则在板中央开孔固定螺栓。在螺栓定位以后,将螺栓拧紧同时将螺母与螺杆间焊死,防止螺母与钢板松动。6.1.3.4 制作(焊接立柱):焊接立柱与固定件时应先放出上下两条立杆位置线,每根主立柱应先点焊定位,进行立杆垂直度检查之后,再分段满焊,焊接焊缝必须符合设计要求及施工规范规定。焊接后应及时清除

13、焊渣,并进行除(防)锈处理。立柱高度、间距、安装位置必须符合设计及施工规范要求,立柱安装必须牢靠。6.1.3.5 焊接主梁、次梁:焊接梁时应先点焊,检查立杆位置间距、垂直度、直线度是否符合要求,再两侧同时焊满。焊缝一次不宜过长,防止钢管受热变形。钢梁焊接之时,吊钩不摘,施工人员分别在钢梁两端的脚手架上,对钢梁进行稳定,待钢梁的准确位置确定后,将其焊接固定立柱上,然后才干卸掉吊钩。6.1.3.6 抛光(打磨、除锈处理):钢柱焊缝打磨时必须保证平整垂直。经过除锈处理后,焊接焊缝及表面不平、不光处可用原子灰补平、补光。焊后打磨清理,并按设计要求喷漆。6.1.3.7 :刷漆前必须将杆件表面油污、铁锈等

14、垃圾清理干净。刷漆要均匀,无流淌、不聚堆。6.1.3.8 钢化玻璃安装及打胶:根据立柱位置安装钢化夹角玻璃,玻璃与玻璃之间留ICm缝隙,用泡沫棒填缝,再用耐候密封胶封口。雨棚玻璃面层安装整体坡度向外侧倾斜,以保证排水顺畅。6.1.3.9 安装、基层处理应符合下列规定:预埋件设计标高、位置、数量须符合设计及安装要求,并经防腐防锈处理,埋件不符要求时,应及时采取有效措施,增补埋件;6.1.4应注意的质量问题:6.1.4.1 立柱:在安装固定件时必须打眼安装在原结构上,立柱与固定件焊接时必须达到焊接的质量要求,并清除焊药,刷防锈漆处理,所使用的材质厚度必须符合国家设计要求。6.1.4.2 所有焊缝冷

15、却到环境温度后进行检查(普通为24h),焊缝要平整、饱满,不得有裂纹、夹渣、气泡、咬肉等现象。且必须满足有关规范、标准的规定。614.3玻璃安装时,在雨棚骨架上铺设脚手板,玻璃安装前应将龙骨上的尘土和污物擦拭干净。玻璃板片安装与框架型材的间隙、平整度、误差在允许偏差范围内。6.1.4.4玻璃板片在安装调整过程中,相邻二单元板高低差控制在V2mm,缝宽控制在2mn6.1.5质量要求:6.1.5.1混凝土质量要求:混凝土应坚实、平整,不应有起砂、蜂窝、麻面、油污等影响锚固的现象,否则应进行缺陷修补,修补前,应剔除松散混凝土和杂物,暴露钢筋应除锈;对较大尺寸缺陷应用比原混凝土强度等级高一等级的细石混凝土修补,并采取措施使新、旧混凝土可靠结合。对裂缝缺陷应采用环氧树脂浆液灌浆处理。在构件上确定钢筋和锚栓位置并作标志。6.152孔质量要求:a、钻孔前应考虑钻孔对构件截面的削弱影响,对不安全的构件应采取支承、卸载
