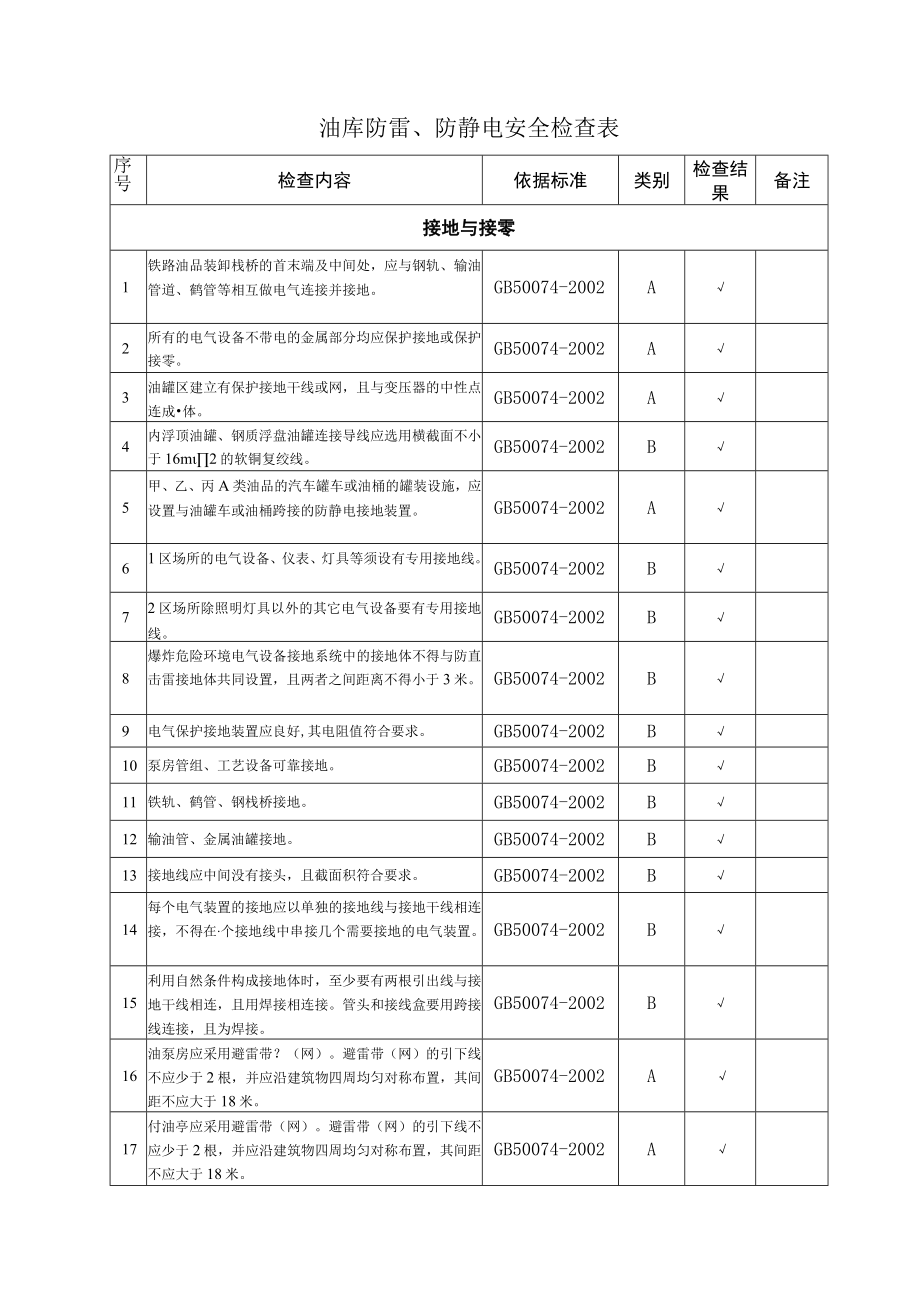

1、油库防雷、防静电安全检查表序号检查内容依据标准类别检查结果备注接地与接零1铁路油品装卸栈桥的首末端及中间处，应与钢轨、输油管道、鹤管等相互做电气连接并接地。GB50074-2002A2所有的电气设备不带电的金属部分均应保护接地或保护接零。GB50074-2002A3油罐区建立有保护接地干线或网，且与变压器的中性点连成体。GB50074-2002A4内浮顶油罐、钢质浮盘油罐连接导线应选用横截面不小于16m2的软铜复绞线。GB50074-2002B5甲、乙、丙A类油品的汽车罐车或油桶的罐装设施，应设置与油罐车或油桶跨接的防静电接地装置。GB50074-2002A61区场所的电气设备、仪表、灯具等须
2、设有专用接地线。GB50074-2002B72区场所除照明灯具以外的其它电气设备要有专用接地线。GB50074-2002B8爆炸危险环境电气设备接地系统中的接地体不得与防直击雷接地体共同设置，且两者之间距离不得小于3米。GB50074-2002B9电气保护接地装置应良好,其电阻值符合要求。GB50074-2002B10泵房管组、工艺设备可靠接地。GB50074-2002B11铁轨、鹤管、钢栈桥接地。GB50074-2002B12输油管、金属油罐接地。GB50074-2002B13接地线应中间没有接头，且截面积符合要求。GB50074-2002B14每个电气装置的接地应以单独的接地线与接地干线相

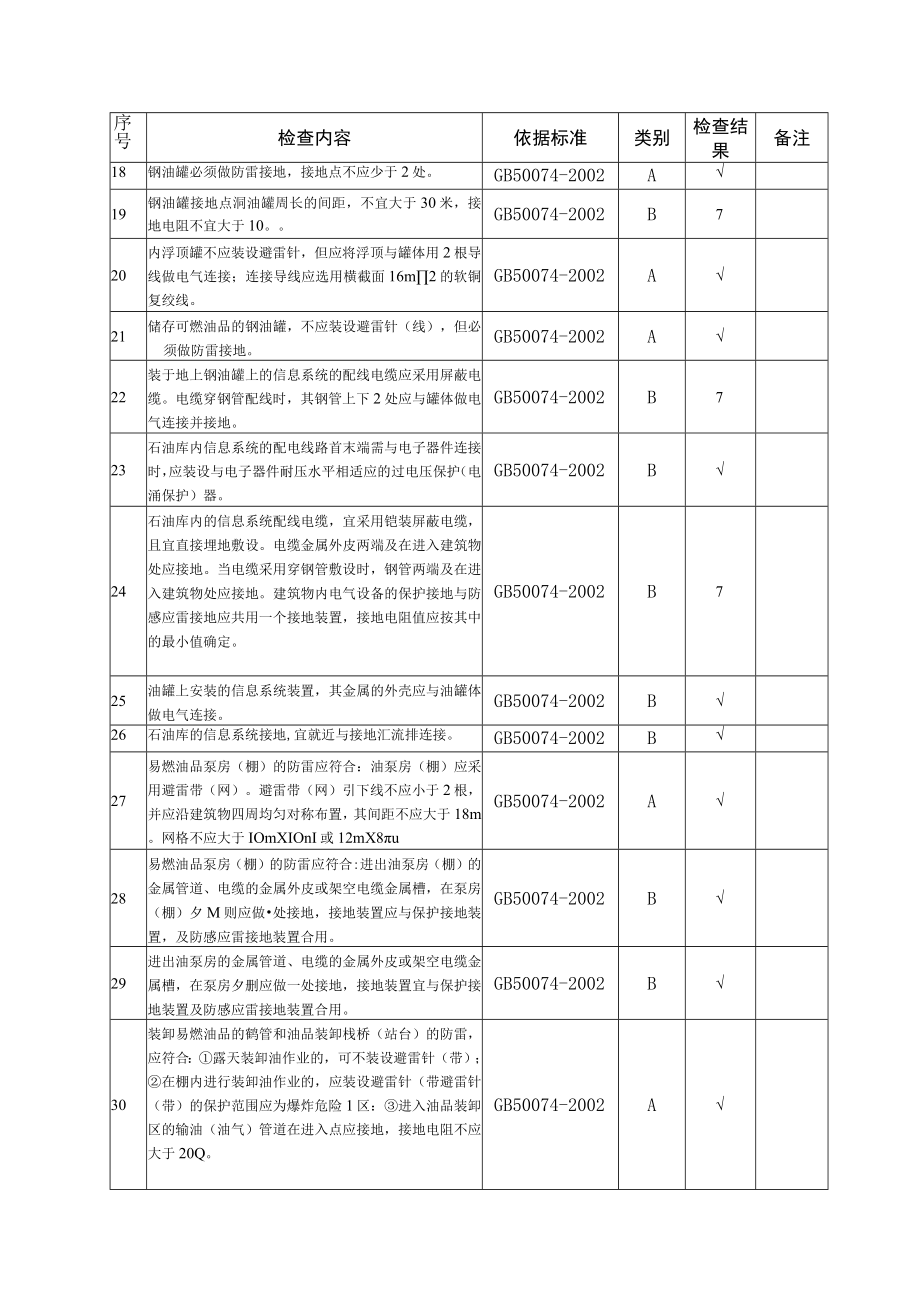

3、连接，不得在个接地线中串接几个需要接地的电气装置。GB50074-2002B15利用自然条件构成接地体时，至少要有两根引出线与接地干线相连，且用焊接相连接。管头和接线盒要用跨接线连接，且为焊接。GB50074-2002B16油泵房应采用避雷带？（网）。避雷带（网）的引下线不应少于2根，并应沿建筑物四周均匀对称布置，其间距不应大于18米。GB50074-2002A17付油亭应采用避雷带（网）。避雷带（网）的引下线不应少于2根，并应沿建筑物四周均匀对称布置，其间距不应大于18米。GB50074-2002A序号检查内容依据标准类别检查结果备注18钢油罐必须做防雷接地，接地点不应少于2处。GB5007
4、4-2002A19钢油罐接地点洞油罐周长的间距，不宜大于30米，接地电阻不宜大于10。GB50074-2002B720内浮顶罐不应装设避雷针，但应将浮顶与罐体用2根导线做电气连接；连接导线应选用横截面16m2的软铜复绞线。GB50074-2002A21储存可燃油品的钢油罐，不应装设避雷针（线），但必须做防雷接地。GB50074-2002A22装于地上钢油罐上的信息系统的配线电缆应采用屏蔽电缆。电缆穿钢管配线时，其钢管上下2处应与罐体做电气连接并接地。GB50074-2002B723石油库内信息系统的配电线路首末端需与电子器件连接时，应装设与电子器件耐压水平相适应的过电压保护（电涌保护）器。GB
5、50074-2002B24石油库内的信息系统配线电缆，宜采用铠装屏蔽电缆，且宜直接埋地敷设。电缆金属外皮两端及在进入建筑物处应接地。当电缆采用穿钢管敷设时，钢管两端及在进入建筑物处应接地。建筑物内电气设备的保护接地与防感应雷接地应共用一个接地装置，接地电阻值应按其中的最小值确定。GB50074-2002B725油罐上安装的信息系统装置，其金属的外壳应与油罐体做电气连接。GB50074-2002B26石油库的信息系统接地,宜就近与接地汇流排连接。GB50074-2002B27易燃油品泵房（棚）的防雷应符合：油泵房（棚）应采用避雷带（网）。避雷带（网）引下线不应小于2根，并应沿建筑物四周均匀对称布
6、置，其间距不应大于18m。网格不应大于IOmXIOnI或12mX8uGB50074-2002A28易燃油品泵房（棚）的防雷应符合:进出油泵房（棚）的金属管道、电缆的金属外皮或架空电缆金属槽，在泵房（棚）夕M则应做处接地，接地装置应与保护接地装置，及防感应雷接地装置合用。GB50074-2002B29进出油泵房的金属管道、电缆的金属外皮或架空电缆金属槽，在泵房夕删应做一处接地，接地装置宜与保护接地装置及防感应雷接地装置合用。GB50074-2002B30装卸易燃油品的鹤管和油品装卸栈桥（站台）的防雷，应符合：露天装卸油作业的，可不装设避雷针（带）；在棚内进行装卸油作业的，应装设避雷针（带避雷针（

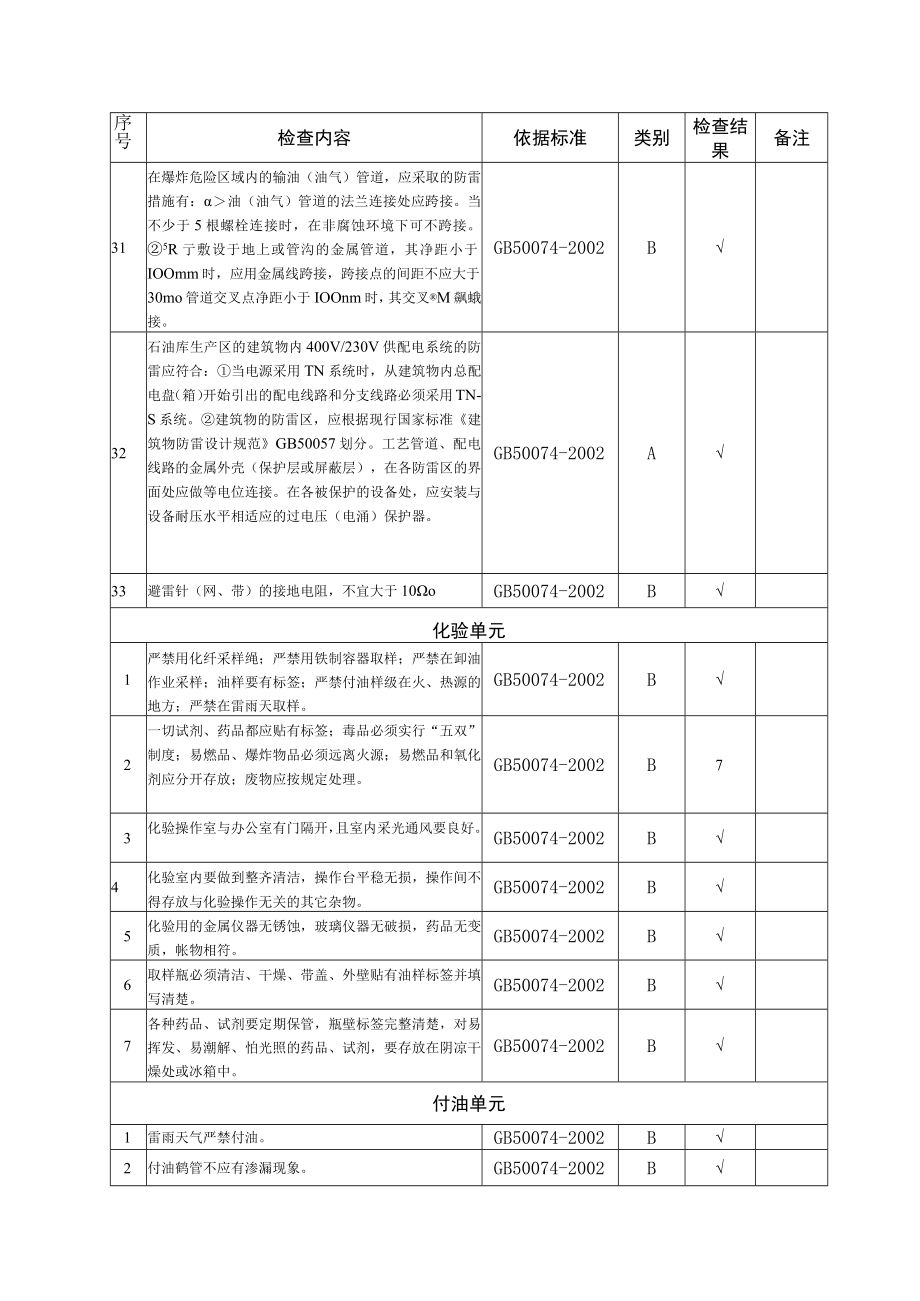

7、带）的保护范围应为爆炸危险1区：进入油品装卸区的输油（油气）管道在进入点应接地，接地电阻不应大于20Q。GB50074-2002A序号检查内容依据标准类别检查结果备注31在爆炸危险区域内的输油（油气）管道，应采取的防雷措施有：油（油气）管道的法兰连接处应跨接。当不少于5根螺栓连接时，在非腐蚀环境下可不跨接。5R亍敷设于地上或管沟的金属管道，其净距小于IOOmm时，应用金属线跨接，跨接点的间距不应大于30mo管道交叉点净距小于IOOnm时，其交叉M飙蛾接。GB50074-2002B32石油库生产区的建筑物内400V/230V供配电系统的防雷应符合：当电源采用TN系统时，从建筑物内总配电盘（箱）开
8、始引出的配电线路和分支线路必须采用TN-S系统。建筑物的防雷区，应根据现行国家标准建筑物防雷设计规范GB50057划分。工艺管道、配电线路的金属外壳（保护层或屏蔽层），在各防雷区的界面处应做等电位连接。在各被保护的设备处，应安装与设备耐压水平相适应的过电压（电涌）保护器。GB50074-2002A33避雷针（网、带）的接地电阻，不宜大于10oGB50074-2002B化验单元1严禁用化纤采样绳；严禁用铁制容器取样；严禁在卸油作业采样；油样要有标签；严禁付油样级在火、热源的地方；严禁在雷雨天取样。GB50074-2002B2一切试剂、药品都应贴有标签；毒品必须实行“五双”制度；易燃品、爆炸物品必
9、须远离火源；易燃品和氧化剂应分开存放；废物应按规定处理。GB50074-2002B73化验操作室与办公室有门隔开，且室内采光通风要良好。GB50074-2002B4化验室内要做到整齐清洁，操作台平稳无损，操作间不得存放与化验操作无关的其它杂物。GB50074-2002B5化验用的金属仪器无锈蚀，玻璃仪器无破损，药品无变质，帐物相符。GB50074-2002B6取样瓶必须清洁、干燥、带盖、外壁贴有油样标签并填写清楚。GB50074-2002B7各种药品、试剂要定期保管，瓶壁标签完整清楚，对易挥发、易潮解、怕光照的药品、试剂，要存放在阴凉干燥处或冰箱中。GB50074-2002B付油单元1雷雨天气
10、严禁付油。GB50074-2002B2付油鹤管不应有渗漏现象。GB50074-2002B序号检查内容依据标准类别检查结果备注防静电1储存甲、乙类油品的钢油罐，应采取防静电措施。GB50074-2002A2铁路油品装卸栈桥的首末端及中间处，应与钢轨、输油（油气）管道、鹤管等相互做电气连接并接地。GB50074-2002A73铁路油品装卸设施的钢轨、输油管道、鹤管、钢栈桥等应做等电位跨接并接地，两组跨接点间距不应大于20m,每组接地电阻不应大于IOQoGB50074-2002A4甲、乙类油品的汽车油罐车或油桶的灌装设计，应设置与油罐车或油桶跨接的防静电接地装置。GB50074-2002A5地上或管
11、沟敷设的输油管道的始端、末端、分支处以及直线段每隔20030Onl处，应设置防静电和防感应雷的接地装置。GB50074-2002A6地上或管沟敷设的输油管道的防静电接地装置可与防感应雷的接地装置合用，接地电阻不宜大于30,接地点宜设在固定管墩（架）处。GB50074-2002B77油品装卸场所用于跨接的防静电接地装置，宜采用能检测接地状况的防静电接地仪器。GB50074-2002B8移动式的接地连接线，宜采用绝缘附套导线，通过防爆开关，将接地装置与油品装卸设施相连。GB50074-2002B9甲、乙类油品（原油除外）作业场所，应设消防人体静电装置：泵房的门外；储罐的上罐扶梯入口处；装卸作业区内操作平台的扶梯入口处。GB50074-2002A10当输送甲、乙类油品的管道上装有精密过滤器时，油品自过滤器出口流至料容器入口应有30s的缓和时间。GB50074-2002B711防静电接地装置的接地电阻,不宜大于100oGB50074-2002B12石油库内防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于4Q。GB50074-2002B
