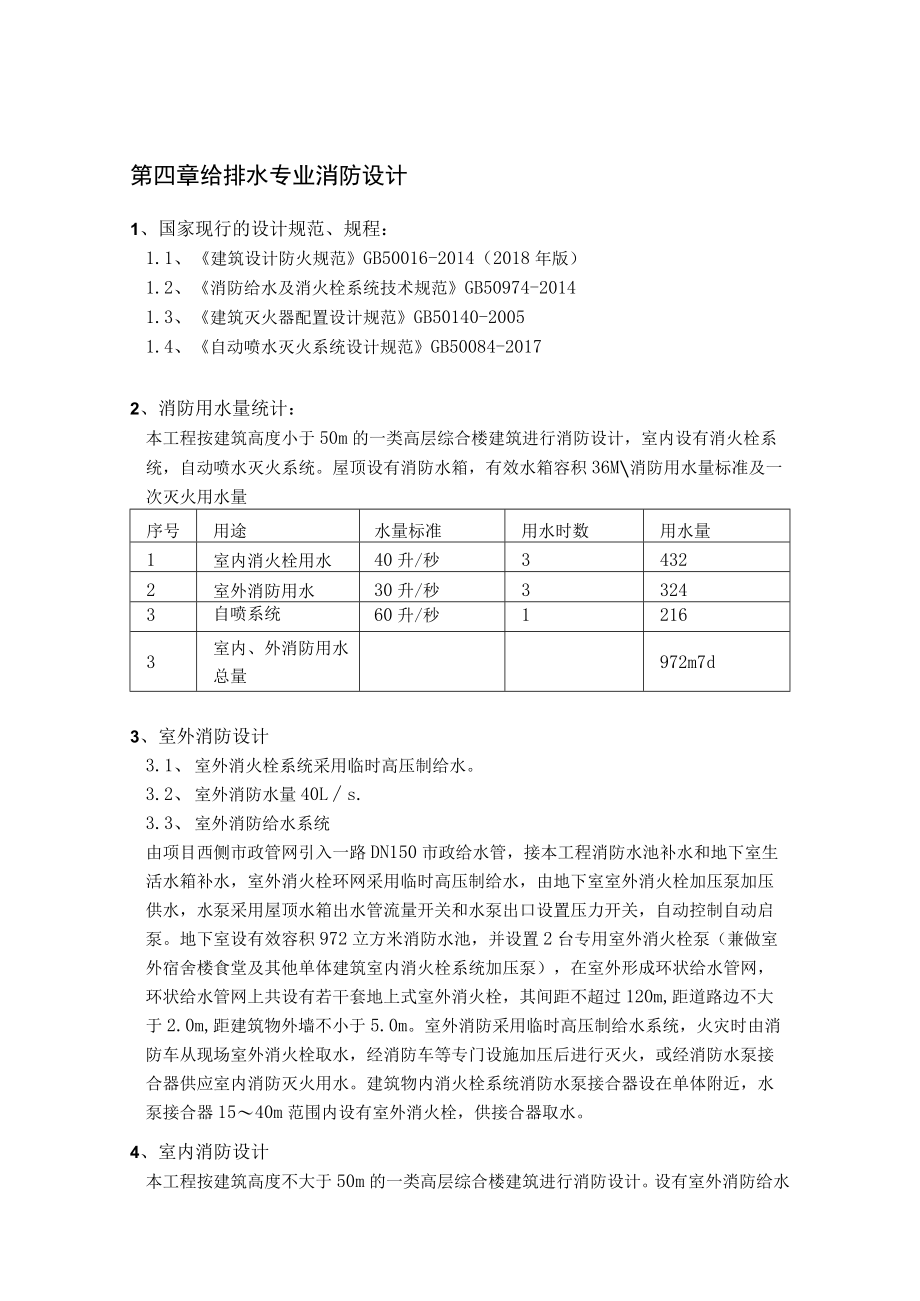

1、第四章给排水专业消防设计1、国家现行的设计规范、规程：1.1、 建筑设计防火规范GB50016-2014（2018年版）1.2、 消防给水及消火栓系统技术规范GB50974-20141.3、 建筑灭火器配置设计规范GB50140-20051.4、 自动喷水灭火系统设计规范GB50084-20172、消防用水量统计：本工程按建筑高度小于50m的一类高层综合楼建筑进行消防设计，室内设有消火栓系统，自动喷水灭火系统。屋顶设有消防水箱，有效水箱容积36M消防用水量标准及一次灭火用水量序号用途水量标准用水时数用水量1室内消火栓用水40升/秒34322室外消防用水30升/秒33243自喷系统60升/秒12
2、163室内、外消防用水总量972m7d3、室外消防设计3.1、 室外消火栓系统采用临时高压制给水。3.2、 室外消防水量40Ls.3.3、 室外消防给水系统由项目西侧市政管网引入一路DN150市政给水管，接本工程消防水池补水和地下室生活水箱补水，室外消火栓环网采用临时高压制给水，由地下室室外消火栓加压泵加压供水，水泵采用屋顶水箱出水管流量开关和水泵出口设置压力开关，自动控制自动启泵。地下室设有效容积972立方米消防水池，并设置2台专用室外消火栓泵（兼做室外宿舍楼食堂及其他单体建筑室内消火栓系统加压泵），在室外形成环状给水管网，环状给水管网上共设有若干套地上式室外消火栓，其间距不超过120m,距

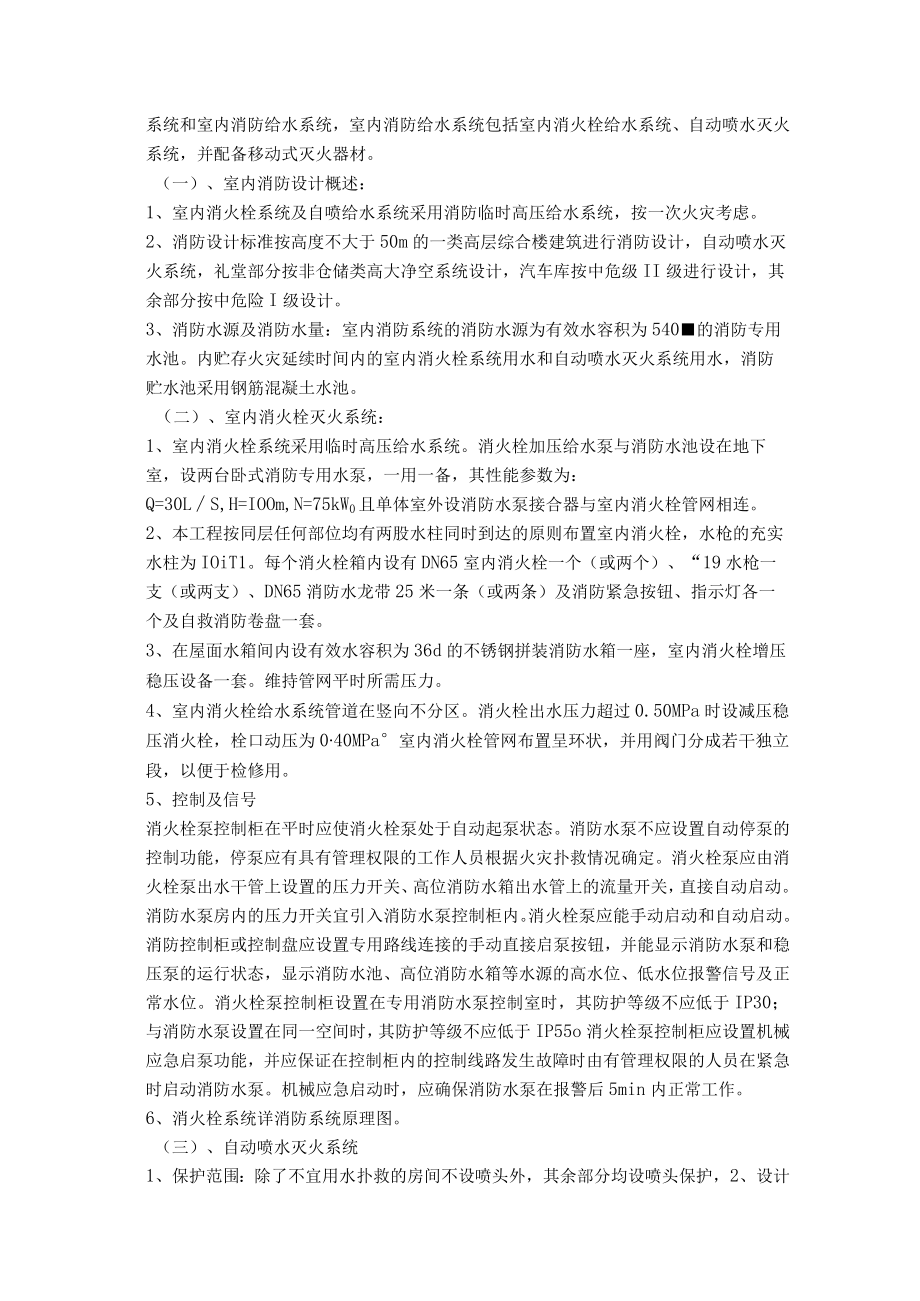

3、道路边不大于2.0m,距建筑物外墙不小于5.0m。室外消防采用临时高压制给水系统，火灾时由消防车从现场室外消火栓取水，经消防车等专门设施加压后进行灭火，或经消防水泵接合器供应室内消防灭火用水。建筑物内消火栓系统消防水泵接合器设在单体附近，水泵接合器1540m范围内设有室外消火栓，供接合器取水。4、室内消防设计本工程按建筑高度不大于50m的一类高层综合楼建筑进行消防设计。设有室外消防给水系统和室内消防给水系统，室内消防给水系统包括室内消火栓给水系统、自动喷水灭火系统，并配备移动式灭火器材。（一）、室内消防设计概述：1、室内消火栓系统及自喷给水系统采用消防临时高压给水系统，按一次火灾考虑。2、消防
4、设计标准按高度不大于50m的一类高层综合楼建筑进行消防设计，自动喷水灭火系统，礼堂部分按非仓储类高大净空系统设计，汽车库按中危级II级进行设计，其余部分按中危险I级设计。3、消防水源及消防水量：室内消防系统的消防水源为有效水容积为540的消防专用水池。内贮存火灾延续时间内的室内消火栓系统用水和自动喷水灭火系统用水，消防贮水池采用钢筋混凝土水池。（二）、室内消火栓灭火系统：1、室内消火栓系统采用临时高压给水系统。消火栓加压给水泵与消防水池设在地下室，设两台卧式消防专用水泵，一用一备，其性能参数为：Q=30LS,H=IOOm,N=75kW0且单体室外设消防水泵接合器与室内消火栓管网相连。2、本工程
5、按同层任何部位均有两股水柱同时到达的原则布置室内消火栓，水枪的充实水柱为IOiT1。每个消火栓箱内设有DN65室内消火栓一个（或两个）、“19水枪一支（或两支）、DN65消防水龙带25米一条（或两条）及消防紧急按钮、指示灯各一个及自救消防卷盘一套。3、在屋面水箱间内设有效水容积为36d的不锈钢拼装消防水箱一座，室内消火栓增压稳压设备一套。维持管网平时所需压力。4、室内消火栓给水系统管道在竖向不分区。消火栓出水压力超过0.50MPa时设减压稳压消火栓，栓口动压为040MPa室内消火栓管网布置呈环状，并用阀门分成若干独立段，以便于检修用。5、控制及信号消火栓泵控制柜在平时应使消火栓泵处于自动起泵状
6、态。消防水泵不应设置自动停泵的控制功能，停泵应有具有管理权限的工作人员根据火灾扑救情况确定。消火栓泵应由消火栓泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，直接自动启动。消防水泵房内的压力开关宜引入消防水泵控制柜内。消火栓泵应能手动启动和自动启动。消防控制柜或控制盘应设置专用路线连接的手动直接启泵按钮，并能显示消防水泵和稳压泵的运行状态，显示消防水池、高位消防水箱等水源的高水位、低水位报警信号及正常水位。消火栓泵控制柜设置在专用消防水泵控制室时，其防护等级不应低于IP30；与消防水泵设置在同一空间时，其防护等级不应低于IP55o消火栓泵控制柜应设置机械应急启泵功能，并应保证在控制

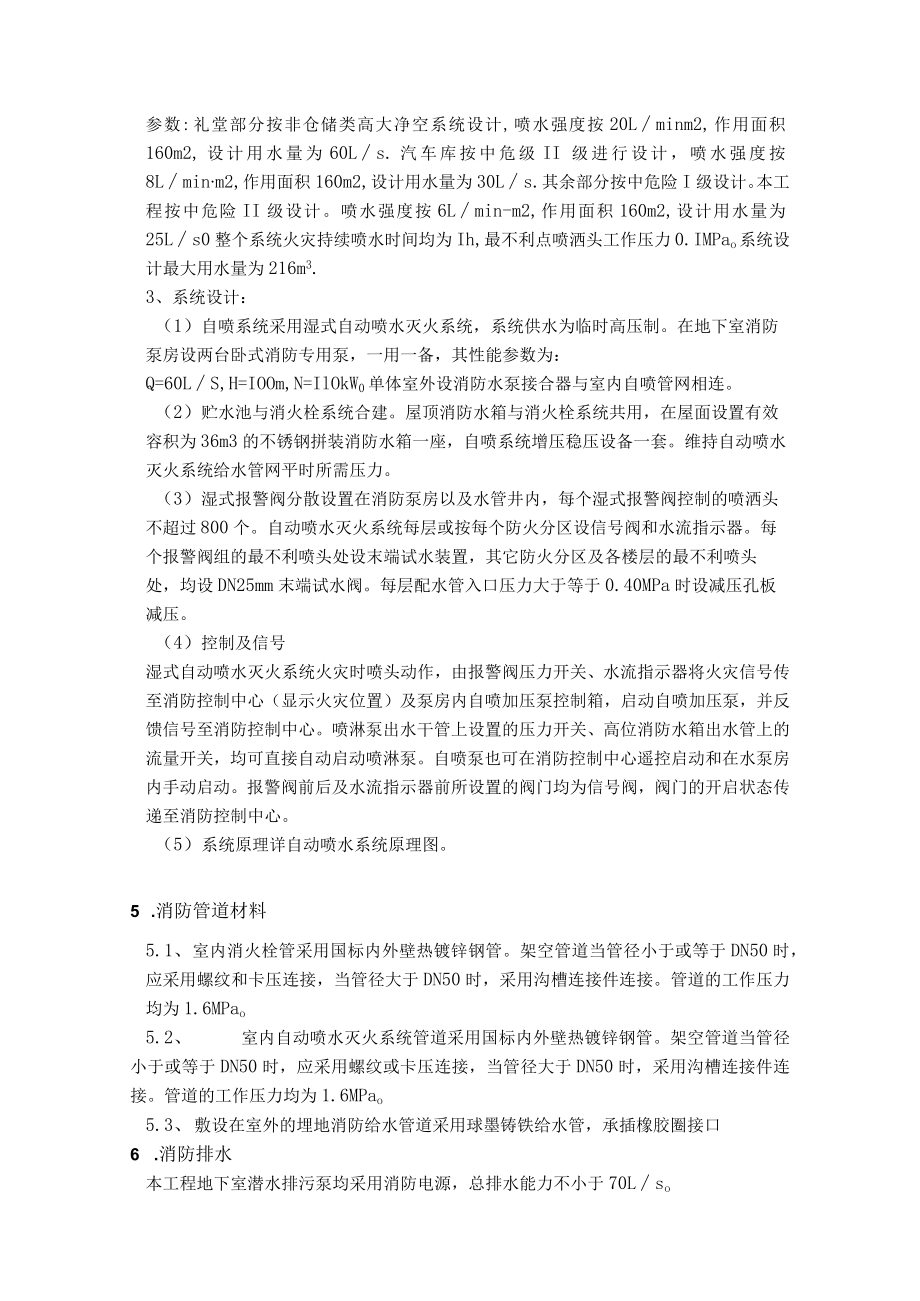

7、柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。机械应急启动时，应确保消防水泵在报警后5min内正常工作。6、消火栓系统详消防系统原理图。（三）、自动喷水灭火系统1、保护范围：除了不宜用水扑救的房间不设喷头外，其余部分均设喷头保护，2、设计参数:礼堂部分按非仓储类高大净空系统设计,喷水强度按20Lminm2,作用面积160m2,设计用水量为60Ls.汽车库按中危级II级进行设计，喷水强度按8Lminm2,作用面积160m2,设计用水量为30Ls.其余部分按中危险I级设计。本工程按中危险II级设计。喷水强度按6Lmin-m2,作用面积160m2,设计用水量为25Ls0整个系统火灾
8、持续喷水时间均为Ih,最不利点喷洒头工作压力0.IMPao系统设计最大用水量为216m3.3、系统设计：（1）自喷系统采用湿式自动喷水灭火系统，系统供水为临时高压制。在地下室消防泵房设两台卧式消防专用泵，一用一备，其性能参数为：Q=60LS,H=IOOm,N=IlOkW0单体室外设消防水泵接合器与室内自喷管网相连。（2）贮水池与消火栓系统合建。屋顶消防水箱与消火栓系统共用，在屋面设置有效容积为36m3的不锈钢拼装消防水箱一座，自喷系统增压稳压设备一套。维持自动喷水灭火系统给水管网平时所需压力。（3）湿式报警阀分散设置在消防泵房以及水管井内，每个湿式报警阀控制的喷洒头不超过800个。自动喷水灭火
9、系统每层或按每个防火分区设信号阀和水流指示器。每个报警阀组的最不利喷头处设末端试水装置，其它防火分区及各楼层的最不利喷头处，均设DN25mm末端试水阀。每层配水管入口压力大于等于0.40MPa时设减压孔板减压。（4）控制及信号湿式自动喷水灭火系统火灾时喷头动作，由报警阀压力开关、水流指示器将火灾信号传至消防控制中心（显示火灾位置）及泵房内自喷加压泵控制箱，启动自喷加压泵，并反馈信号至消防控制中心。喷淋泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，均可直接自动启动喷淋泵。自喷泵也可在消防控制中心遥控启动和在水泵房内手动启动。报警阀前后及水流指示器前所设置的阀门均为信号阀，阀门的开启
10、状态传递至消防控制中心。（5）系统原理详自动喷水系统原理图。5 .消防管道材料5.1、 室内消火栓管采用国标内外壁热镀锌钢管。架空管道当管径小于或等于DN50时，应采用螺纹和卡压连接，当管径大于DN50时，采用沟槽连接件连接。管道的工作压力均为1.6MPao5.2、 室内自动喷水灭火系统管道采用国标内外壁热镀锌钢管。架空管道当管径小于或等于DN50时，应采用螺纹或卡压连接，当管径大于DN50时，采用沟槽连接件连接。管道的工作压力均为1.6MPao5.3、 敷设在室外的埋地消防给水管道采用球墨铸铁给水管，承插橡胶圈接口6 .消防排水本工程地下室潜水排污泵均采用消防电源，总排水能力不小于70Lso
11、7 .建筑灭火器设置根据建筑灭火器配置设计规范，本工程属于A类中危险级的场所：每个灭火器设置点设置两具MF/ABC5手提式灭火器。8 .气体灭火系统1 .1保护范围：配电房，信息机房。8 .2采用七氟丙烷气体灭火系统。8.3防护区域体积未超过160(3时，采用预制式七氟丙烷气体灭火系统。8.4预制式七氟丙烷气体灭火设计参数:灭火设计密度9%,灭火浸渍时间5mino8.5气体灭火系统分散布置，按全淹没系统设计。8. 6系统采用自动、电动和机械应急手动三控制方式。值班室设控制柜，防护区外设置手动控制盒；防护区无人时，应采用自动控制方式，即自动探测报警发出火警信号，自动启动灭火系统进行灭火。在防护区
12、有人工作或值班时，应采用手动控制，即发现火情经手动启动，发出火警信号，启动灭火系统进行灭火。自动、手动控制方式的转换可在控制柜上实现，当防护区发生火情，系统电源或电气控制部分出现故障，不能执行灭火指令时，可采用机械应急手动控制方式，手动控制方式必须在提前关闭影响灭火效果的设备，通知并确认防护区内人员已经撤离后方可实施。当发生火警信号，在灭火系统喷放灭火剂前发现不需要启动灭火系统进行灭火的情况时，可通过紧急停止功能阻止灭火指令的发出，停止系统的启动。9. 7防护区围护结构及门窗的耐火极限均不应低于0.5小时。设有气体灭火装置的房间应能在灭火时保持封闭条件。10. 他本建筑所采用的防火卷帘耐火极限符合现行国家标准门和卷帘的耐火试验方法有关耐火完整性和耐火隔热性的判定，两侧均不考虑用水幕保护；屋顶采用金属承重结构时，外涂耐火极限不低于1小时的防火涂料，不设自动喷水系统保护。
