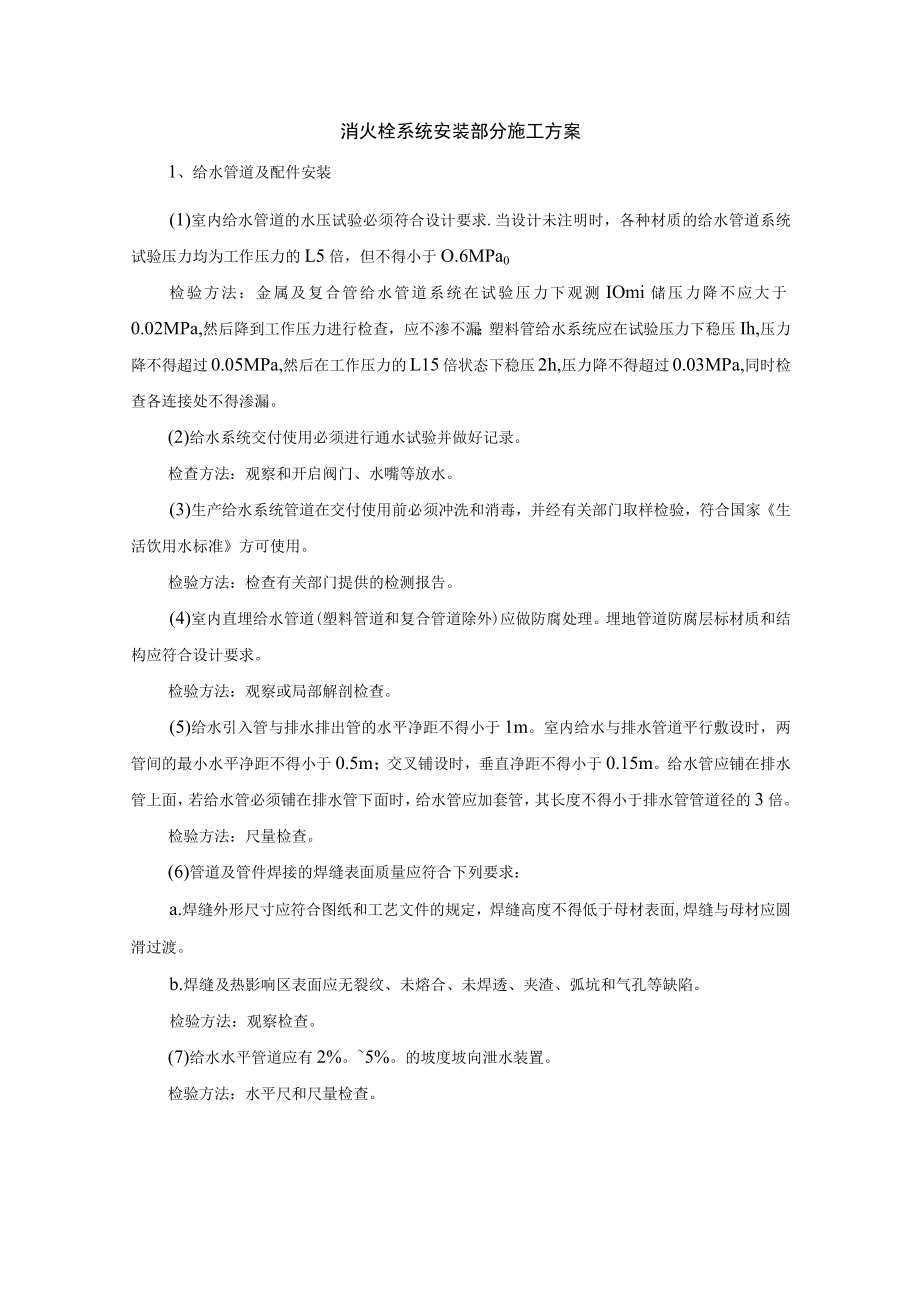

1、消火栓系统安装部分施工方案1、给水管道及配件安装(1)室内给水管道的水压试验必须符合设计要求.当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的L5倍，但不得小于O.6MPa0检验方法：金属及复合管给水管道系统在试验压力下观测IOmi储压力降不应大于0.02MPa,然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压Ih,压力降不得超过0.05MPa,然后在工作压力的L15倍状态下稳压2h,压力降不得超过0.03MPa,同时检查各连接处不得渗漏。(2)给水系统交付使用必须进行通水试验并做好记录。检查方法：观察和开启阀门、水嘴等放水。(3)生产给水系统管道在交付使用前
2、必须冲洗和消毒，并经有关部门取样检验，符合国家生活饮用水标准方可使用。检验方法：检查有关部门提供的检测报告。(4)室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。埋地管道防腐层标材质和结构应符合设计要求。检验方法：观察或局部解剖检查。(5)给水引入管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺在排水管下面时，给水管应加套管，其长度不得小于排水管管道径的3倍。检验方法：尺量检查。(6)管道及管件焊接的焊缝表面质量应符合下列要求：a.焊缝外形尺寸应符合图

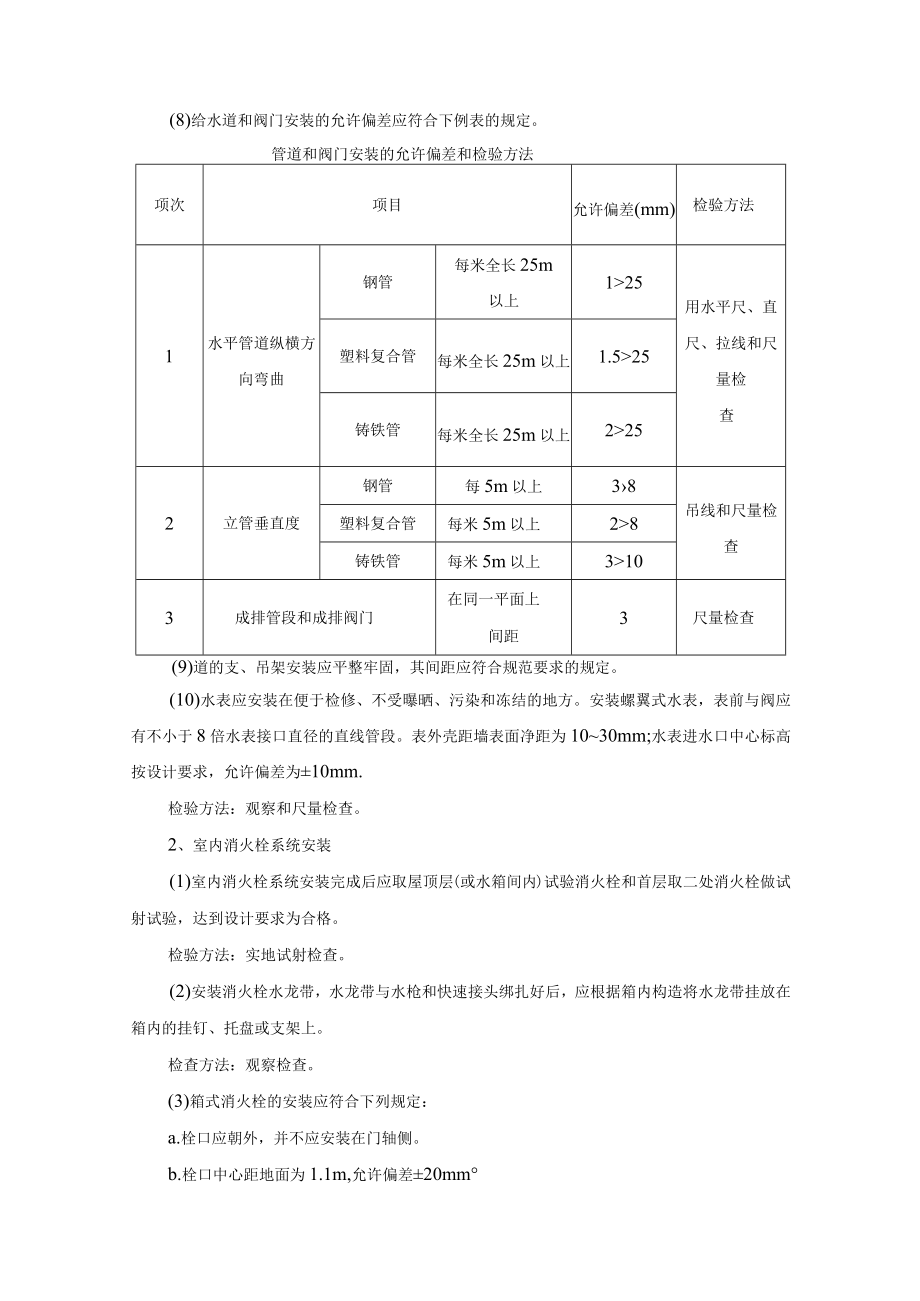

3、纸和工艺文件的规定，焊缝高度不得低于母材表面,焊缝与母材应圆滑过渡。b.焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。检验方法：观察检查。(7)给水水平管道应有2%。5%。的坡度坡向泄水装置。检验方法：水平尺和尺量检查。(8)给水道和阀门安装的允许偏差应符合下例表的规定。管道和阀门安装的允许偏差和检验方法项次项目允许偏差(mm)检验方法1水平管道纵横方向弯曲钢管每米全长25m以上125用水平尺、直尺、拉线和尺量检查塑料复合管每米全长25m以上1.525铸铁管每米全长25m以上2252立管垂直度钢管每5m以上38吊线和尺量检查塑料复合管每米5m以上28铸铁管每米5m以上31
4、03成排管段和成排阀门在同一平面上间距3尺量检查(9)道的支、吊架安装应平整牢固，其间距应符合规范要求的规定。(10)水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为1030mm;水表进水口中心标高按设计要求，允许偏差为10mm.检验方法：观察和尺量检查。2、室内消火栓系统安装(1)室内消火栓系统安装完成后应取屋顶层(或水箱间内)试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。检验方法：实地试射检查。(2)安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘

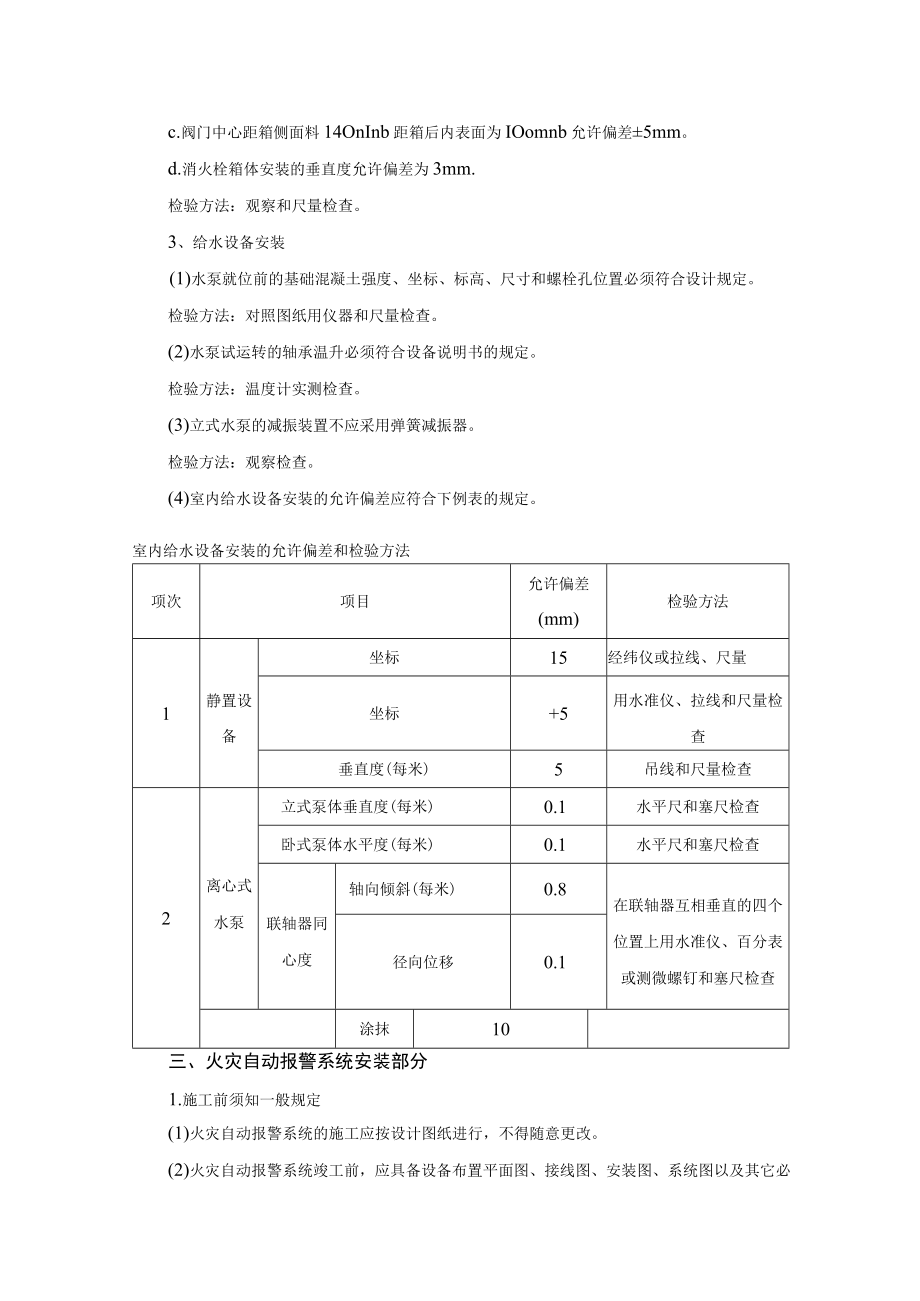

5、或支架上。检查方法：观察检查。(3)箱式消火栓的安装应符合下列规定：a.栓口应朝外，并不应安装在门轴侧。b.栓口中心距地面为1.1m,允许偏差20mmc.阀门中心距箱侧面料14OnInb距箱后内表面为IOomnb允许偏差5mm。d.消火栓箱体安装的垂直度允许偏差为3mm.检验方法：观察和尺量检查。3、给水设备安装(1)水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。检验方法：对照图纸用仪器和尺量检查。(2)水泵试运转的轴承温升必须符合设备说明书的规定。检验方法：温度计实测检查。(3)立式水泵的减振装置不应采用弹簧减振器。检验方法：观察检查。(4)室内给水设备安装的允许
6、偏差应符合下例表的规定。室内给水设备安装的允许偏差和检验方法项次项目允许偏差(mm)检验方法1静置设备坐标15经纬仪或拉线、尺量坐标+5用水准仪、拉线和尺量检查垂直度(每米)5吊线和尺量检查2离心式水泵立式泵体垂直度(每米)0.1水平尺和塞尺检查卧式泵体水平度(每米)0.1水平尺和塞尺检查联轴器同心度轴向倾斜(每米)0.8在联轴器互相垂直的四个位置上用水准仪、百分表或测微螺钉和塞尺检查径向位移0.1涂抹10三、火灾自动报警系统安装部分1.施工前须知一般规定(1)火灾自动报警系统的施工应按设计图纸进行，不得随意更改。(2)火灾自动报警系统竣工前，应具备设备布置平面图、接线图、安装图、系统图以及其
7、它必要的技术文件。(3)火灾自动报警系统竣工时，施工单位应提交下列文件：a.竣工图；b.设计变更文字记录；c.施工记录(所括隐蔽工程验收记录)；d.检验记录(包括绝缘电阻、接地电阻的测试记录)；e.竣工报告.2.主要施工方法和技术措施1)布管(1)一般规定a.敷设于多尘和潮湿场所的电线管路,管口、管子连接处均应作密封处理。b.暗配的电线管路宜最近的路线敷设并应减少弯曲；埋入墙或混凝土内的管子，离表面的净距不应小于15毫米。c.进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50毫米。d.埋于地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管保护。e.电线管路的弯曲处，
8、不应有拆皱、凹穴和裂缝等现象，弯扁程度不应大于管外径的10羯弯曲半径应符合下列要求：(a)明配时，一般不小于管外径的6倍；如只有一个弯时，可不小管外径的4倍；(b)暗配时，不应小于管外径的6倍；埋设于地下或混凝土楼板内时，不应小于管外径的10倍。f.在电线管路超过下列长度时，中间应加装接线盒或拉线盒。其位置应便于穿线。(a)管子长度每超过45米，无弯曲时；(b)管子长度每超过30米。有一个弯时;(C)管子长度每超过20米，有二个弯时；(d)管子长度每超过12米，有三个弯时。g.水平或垂直敷设的明配管路允许偏差值，在2米以内均为3毫米，全长不应超过管子内径的1/2。h.配塑料管时的环境温度不应低
9、于-15。配塑料管用的接线盒、灯头盒、开关盒等，均宜使用配套的塑料制品。i.塑料管在进入接线盒、灯头盒、开关盒或配电箱内时，应加以固定。j.塑料管在砖墙内剔槽敷设时，必须用强度不小于100号水泥砂浆抹面保护，厚度不应小于15毫米。(2)钢管敷设a.钢管不应有拆扁和裂缝，管内无铁屑及毛刺，切断口应锂平，管口应刮光。b.明配于潮湿场所和埋于地下的钢管，均应使用厚壁钢管；明配或暗配于干燥场所的钢管，宜使用薄壁钢管。c.钢管内、外均应刷防腐漆，埋入混凝土内的管外壁除外；埋入土层内的钢管，应刷两度沥青或使用镀锌钢管；埋入有腐蚀性土层内的钢管，应按设计规定进行防腐处理。使用镀锌钢管时，在锌层剥落处，也应刷
10、防腐漆。d.钢管的连接应符合下列要求：(a)丝扣连接，管端套丝长度不应小于管接头长度的1/2；在管接头两端应焊跨接接地线；(b)套管连接宜用于暗配管，套管长度为连接管外径的1.53倍；连接管的对口处应在套管的中心，焊口应焊接牢固、严密；(C)薄壁钢管的连接必须用丝扣连接。e.明配钢管应排列整齐，固定点的距离应均匀；管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150500毫米；中间的管卡最大距离应符合下例表的规定。钢管中间管卡最大距离敷设方式钢管钢管直径(毫米)名称15-2025-3040-5065-100最大允许距离(米)吊架、支架或沿墙敷设厚钢管薄钢管1.51.02.01.51.52.
11、03.5f.钢管与设备连接时，应将钢管敷设到设备内；如不能直接进入时，应符合下列要求：(a)在干燥房屋内，可在钢管出口处加保护软管引入设备，管口应包扎严密；(b)在室外或潮湿房屋内，可在管口处装设防水弯头，由防水弯头引出的导线应套绝缘保护软管，经弯成防水弧度后再引入设备；(C)管口距地面高度一般不宜低于200毫米。g.金属软管引入设备时。应符合下列要求：(a)软管与钢管或设备连接应用软管接头连接；(b)软管应用管卡固定，其固定点间距不应大于1米；(C)不得利用金属软管作为接地导体。(3)电线导管和线槽敷设a.金属的导管和线槽必须接地(PE)或接零(PEN)可靠，并符合下列规定：(a)镀锌的钢导
12、管、可扰性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm?；(b)当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；(c)金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不小于2处与接地(PE)或接零(PEN)干线连接；(d)非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。b.金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。C.防爆导管不应采用倒扣连
13、接；当连接有困难时，应采用防爆活接头，其接合面应严密。d.当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于MlO的水泥砂浆抹面保护，保护层厚度大于15mm。(4)电缆桥架安装和桥架内电缆敷设a.金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：(a)金属电缆桥架及其支架全长不少于2处与接地(PE)或接零(PEN)干线相连接；(b)非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2;(C)镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。b.电缆桥架安装应符合下列规
14、定：(a)直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；(b)电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小弯曲半径见下表；电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆IOD2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆IOD4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆IOD注：D为电缆外径(c)当设计无要求时，电缆桥架水平安装的支架间距为1.53m;垂直安装的支架间距不大于2m。2)布线(1)一般规定a.敷设的导线应便于检查、更换。b.配线工程使用的导线，其最小线芯截面应符合表3.L2的规定。c.导线的连接应符合下列要求：(a)在剖开导线的绝缘层时，不应损伤线芯；(b)铜(铝)芯导线的中间连接和分支连接应使用熔焊、焊、线夹、瓷接头或压接法连接；(C)分支线连接的接头处，干线不应受来自支线的横向拉力；(d)截面为10平方毫米及以下的单股铜芯线、截面为2.5平方毫米及以下的多股铜芯线和单股铝芯线与电气器具的端子可直接连接，但多股铜芯线的线忒应先拧紧，搪锡后再连接；(e)多股铝线芯和截面超过2.5平方毫米的多股铜敷设方式及用途线芯最小截面(毫米2)铜芯软线铜线铝线一、敷设在室内绝缘支持件上的裸2.54导线二、
