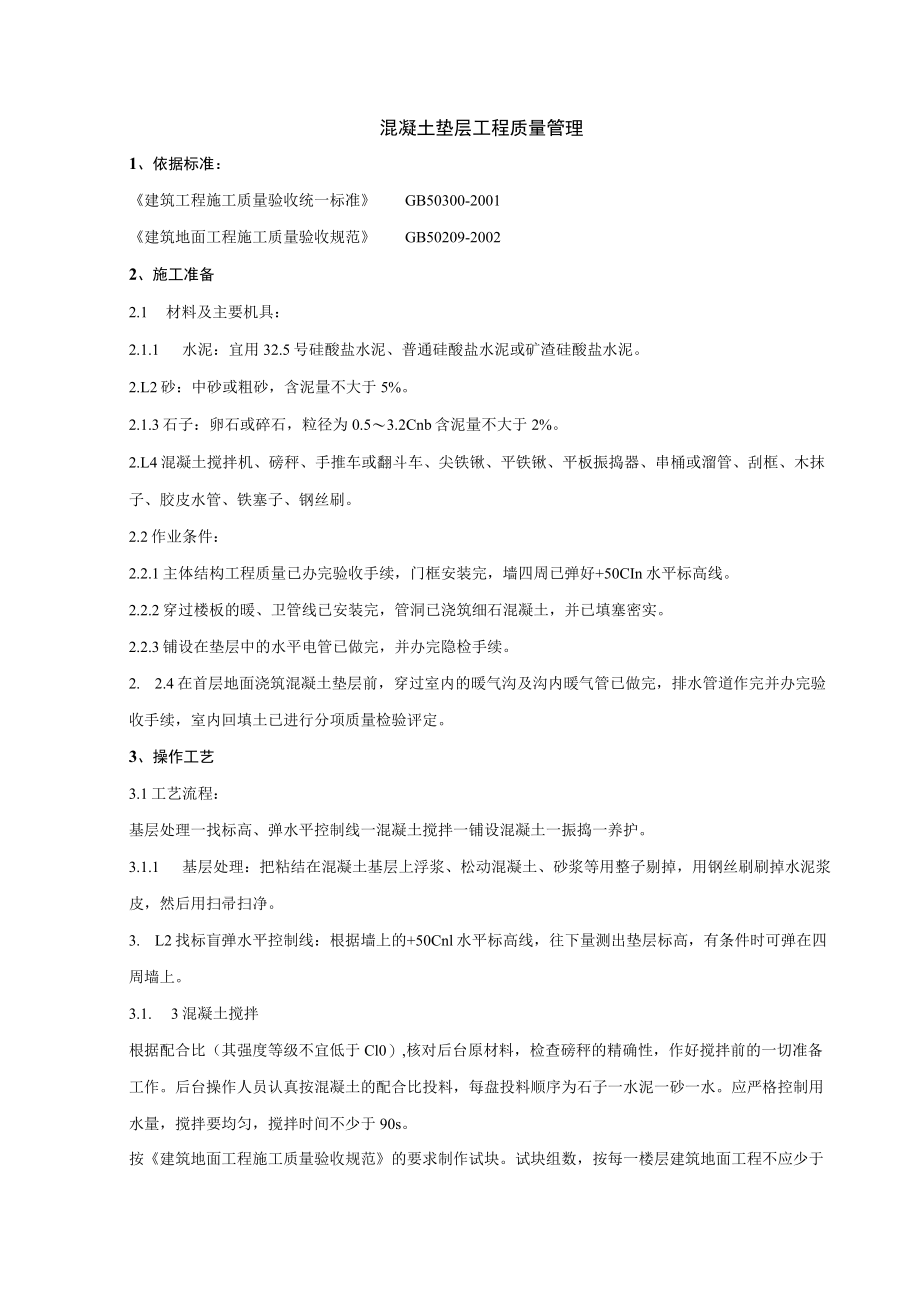

混凝土垫层施工分项工程质量管理技术交底模板.docx_第1页
第1页 / 共5页

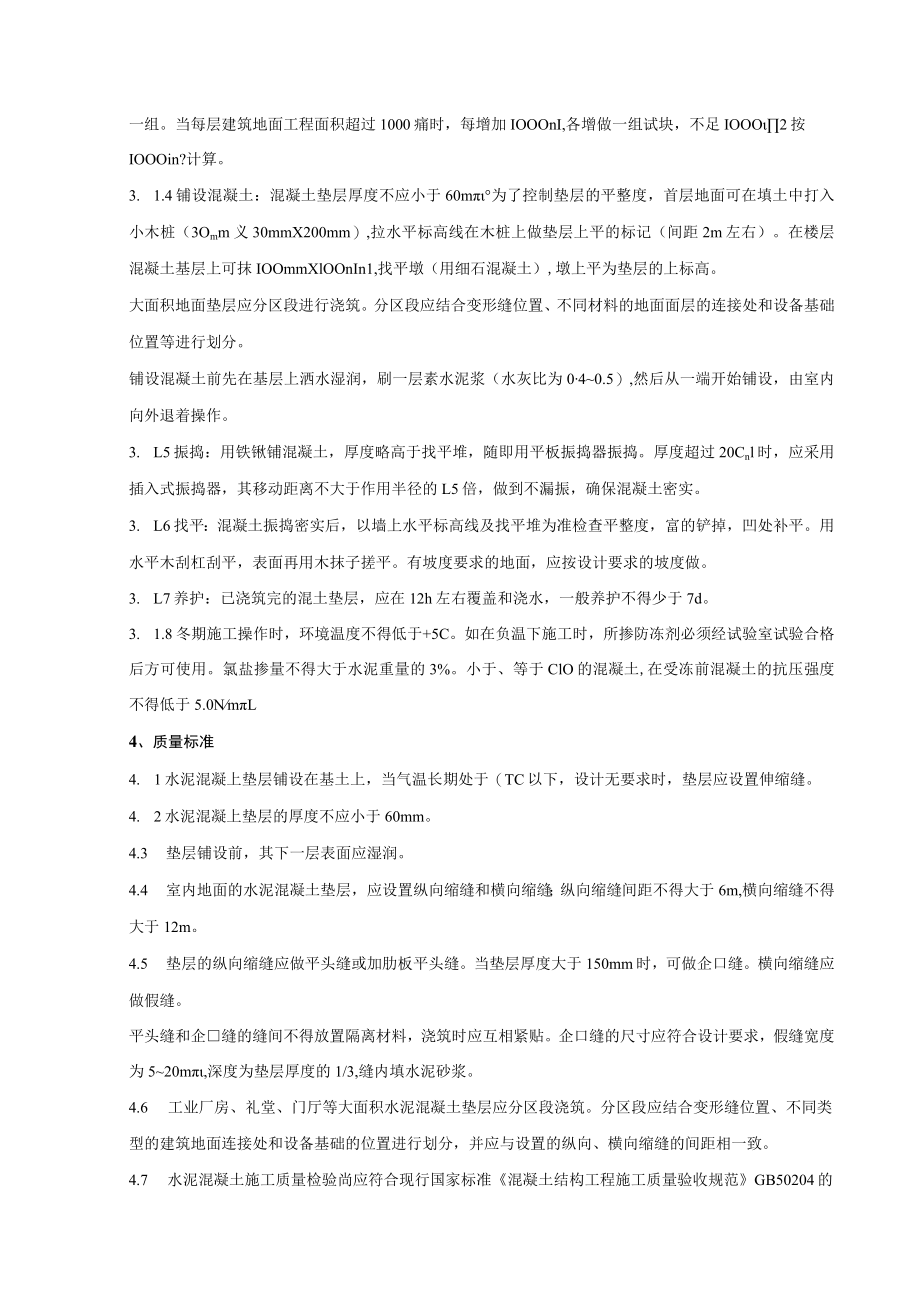

混凝土垫层施工分项工程质量管理技术交底模板.docx_第2页
第2页 / 共5页

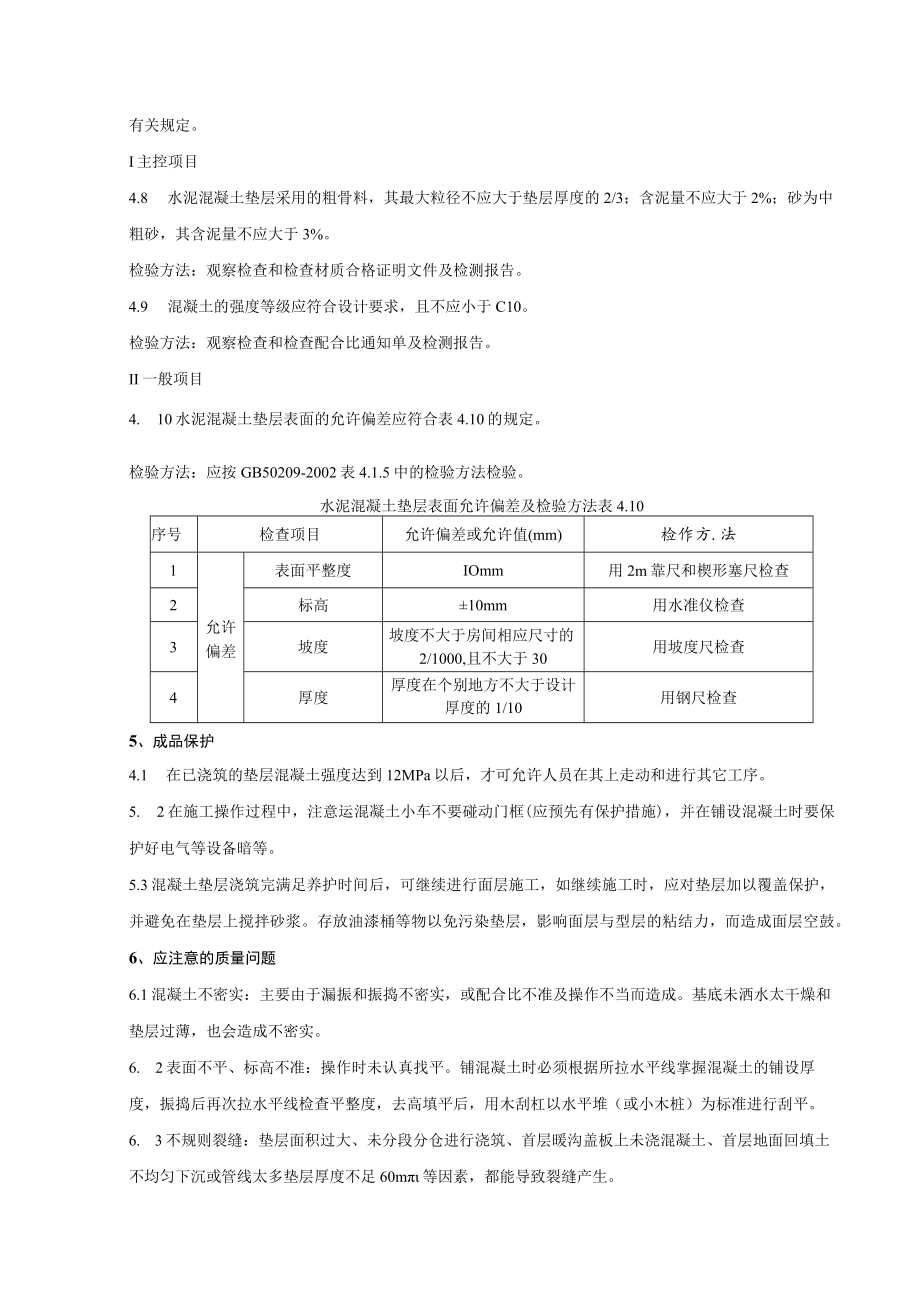

混凝土垫层施工分项工程质量管理技术交底模板.docx_第3页
第3页 / 共5页
混凝土垫层施工分项工程质量管理技术交底模板.docx_第4页
第4页 / 共5页
混凝土垫层施工分项工程质量管理技术交底模板.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《混凝土垫层施工分项工程质量管理技术交底模板.docx》由会员分享,可在线阅读,更多相关《混凝土垫层施工分项工程质量管理技术交底模板.docx(5页珍藏版)》请在第壹文秘上搜索。

1、混凝土垫层工程质量管理1、依据标准:建筑工程施工质量验收统一标准GB50300-2001建筑地面工程施工质量验收规范GB50209-20022、施工准备2.1 材料及主要机具:2.1.1 水泥:宜用32.5号硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。2.L2砂:中砂或粗砂,含泥量不大于5%。2.1.3石子:卵石或碎石,粒径为0.53.2Cnb含泥量不大于2%。2.L4混凝土搅拌机、磅秤、手推车或翻斗车、尖铁锹、平铁锹、平板振捣器、串桶或溜管、刮框、木抹子、胶皮水管、铁塞子、钢丝刷。2.2作业条件:2.2.1主体结构工程质量已办完验收手续,门框安装完,墙四周已弹好+50CIn水平标高线。2.2

2、.2穿过楼板的暖、卫管线已安装完,管洞已浇筑细石混凝土,并已填塞密实。2.2.3铺设在垫层中的水平电管已做完,并办完隐检手续。2. 2.4在首层地面浇筑混凝土垫层前,穿过室内的暖气沟及沟内暖气管已做完,排水管道作完并办完验收手续,室内回填土已进行分项质量检验评定。3、操作工艺3.1工艺流程:基层处理一找标高、弹水平控制线一混凝土搅拌一铺设混凝土一振捣一养护。3.1.1 基层处理:把粘结在混凝土基层上浮浆、松动混凝土、砂浆等用整子剔掉,用钢丝刷刷掉水泥浆皮,然后用扫帚扫净。3. L2找标盲弹水平控制线:根据墙上的+50Cnl水平标高线,往下量测出垫层标高,有条件时可弹在四周墙上。3.1. 3混凝

3、土搅拌根据配合比(其强度等级不宜低于Cl0),核对后台原材料,检查磅秤的精确性,作好搅拌前的一切准备工作。后台操作人员认真按混凝土的配合比投料,每盘投料顺序为石子一水泥一砂一水。应严格控制用水量,搅拌要均匀,搅拌时间不少于90s。按建筑地面工程施工质量验收规范的要求制作试块。试块组数,按每一楼层建筑地面工程不应少于一组。当每层建筑地面工程面积超过1000痛时,每增加IOOOnI,各增做一组试块,不足IOOO2按IOOOin?计算。3. 1.4铺设混凝土:混凝土垫层厚度不应小于60m为了控制垫层的平整度,首层地面可在填土中打入小木桩(3Omm义30mmX200mm),拉水平标高线在木桩上做垫层上

4、平的标记(间距2m左右)。在楼层混凝土基层上可抹IOOmmXlOOnIn1,找平墩(用细石混凝土),墩上平为垫层的上标高。大面积地面垫层应分区段进行浇筑。分区段应结合变形缝位置、不同材料的地面面层的连接处和设备基础位置等进行划分。铺设混凝土前先在基层上洒水湿润,刷一层素水泥浆(水灰比为040.5),然后从一端开始铺设,由室内向外退着操作。3. L5振捣:用铁锹铺混凝土,厚度略高于找平堆,随即用平板振捣器振捣。厚度超过20Cnl时,应采用插入式振捣器,其移动距离不大于作用半径的L5倍,做到不漏振,确保混凝土密实。3. L6找平:混凝土振捣密实后,以墙上水平标高线及找平堆为准检查平整度,富的铲掉,

5、凹处补平。用水平木刮杠刮平,表面再用木抹子搓平。有坡度要求的地面,应按设计要求的坡度做。3. L7养护:已浇筑完的混土垫层,应在12h左右覆盖和浇水,一般养护不得少于7d。3. 1.8冬期施工操作时,环境温度不得低于+5C。如在负温下施工时,所掺防冻剂必须经试验室试验合格后方可使用。氯盐掺量不得大于水泥重量的3%。小于、等于ClO的混凝土,在受冻前混凝土的抗压强度不得低于5.0NmL4、质量标准4. 1水泥混凝上垫层铺设在基土上,当气温长期处于(TC以下,设计无要求时,垫层应设置伸缩缝。4. 2水泥混凝上垫层的厚度不应小于60mm。4.3 垫层铺设前,其下一层表面应湿润。4.4 室内地面的水泥

6、混凝土垫层,应设置纵向缩缝和横向缩缝;纵向缩缝间距不得大于6m,横向缩缝不得大于12m。4.5 垫层的纵向缩缝应做平头缝或加肋板平头缝。当垫层厚度大于150mm时,可做企口缝。横向缩缝应做假缝。平头缝和企缝的缝间不得放置隔离材料,浇筑时应互相紧贴。企口缝的尺寸应符合设计要求,假缝宽度为520m,深度为垫层厚度的1/3,缝内填水泥砂浆。4.6 工业厂房、礼堂、门厅等大面积水泥混凝土垫层应分区段浇筑。分区段应结合变形缝位置、不同类型的建筑地面连接处和设备基础的位置进行划分,并应与设置的纵向、横向缩缝的间距相一致。4.7 水泥混凝土施工质量检验尚应符合现行国家标准混凝土结构工程施工质量验收规范GB5

7、0204的有关规定。I主控项目4.8 水泥混凝土垫层采用的粗骨料,其最大粒径不应大于垫层厚度的2/3;含泥量不应大于2%;砂为中粗砂,其含泥量不应大于3%。检验方法:观察检查和检查材质合格证明文件及检测报告。4.9 混凝土的强度等级应符合设计要求,且不应小于C10。检验方法:观察检查和检查配合比通知单及检测报告。II一般项目4. 10水泥混凝土垫层表面的允许偏差应符合表4.10的规定。检验方法:应按GB50209-2002表4.1.5中的检验方法检验。水泥混凝土垫层表面允许偏差及检验方法表4.10序号检查项目允许偏差或允许值(mm)检作方.法1允许偏差表面平整度IOmm用2m靠尺和楔形塞尺检查

8、2标高10mm用水准仪检查3坡度坡度不大于房间相应尺寸的2/1000,且不大于30用坡度尺检查4厚度厚度在个别地方不大于设计厚度的1/10用钢尺检查5、成品保护4.1 在已浇筑的垫层混凝土强度达到12MPa以后,才可允许人员在其上走动和进行其它工序。5. 2在施工操作过程中,注意运混凝土小车不要碰动门框(应预先有保护措施),并在铺设混凝土时要保护好电气等设备暗等。5.3混凝土垫层浇筑完满足养护时间后,可继续进行面层施工,如继续施工时,应对垫层加以覆盖保护,并避免在垫层上搅拌砂浆。存放油漆桶等物以免污染垫层,影响面层与型层的粘结力,而造成面层空鼓。6、应注意的质量问题6.1混凝土不密实:主要由于

9、漏振和振捣不密实,或配合比不准及操作不当而造成。基底未洒水太干燥和垫层过薄,也会造成不密实。6. 2表面不平、标高不准:操作时未认真找平。铺混凝土时必须根据所拉水平线掌握混凝土的铺设厚度,振捣后再次拉水平线检查平整度,去高填平后,用木刮杠以水平堆(或小木桩)为标准进行刮平。6. 3不规则裂缝:垫层面积过大、未分段分仓进行浇筑、首层暖沟盖板上未浇混凝土、首层地面回填土不均匀下沉或管线太多垫层厚度不足60m等因素,都能导致裂缝产生。7、质量记录7. 1水泥出厂合格证。7. 2混凝土试块强度试验记录及混凝土质量评定表。7. 3有防水要求的地面,防水材料出厂合格证及试验记录、隐检记录。8. 4垫层混凝

10、土分项工程质量检验评定表。施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用

11、配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
