《火力发电厂紧固件常用钢钢号特性及其最高使用温度.docx》由会员分享，可在线阅读，更多相关《火力发电厂紧固件常用钢钢号特性及其最高使用温度.docx（8页珍藏版）》请在第壹文秘上搜索。

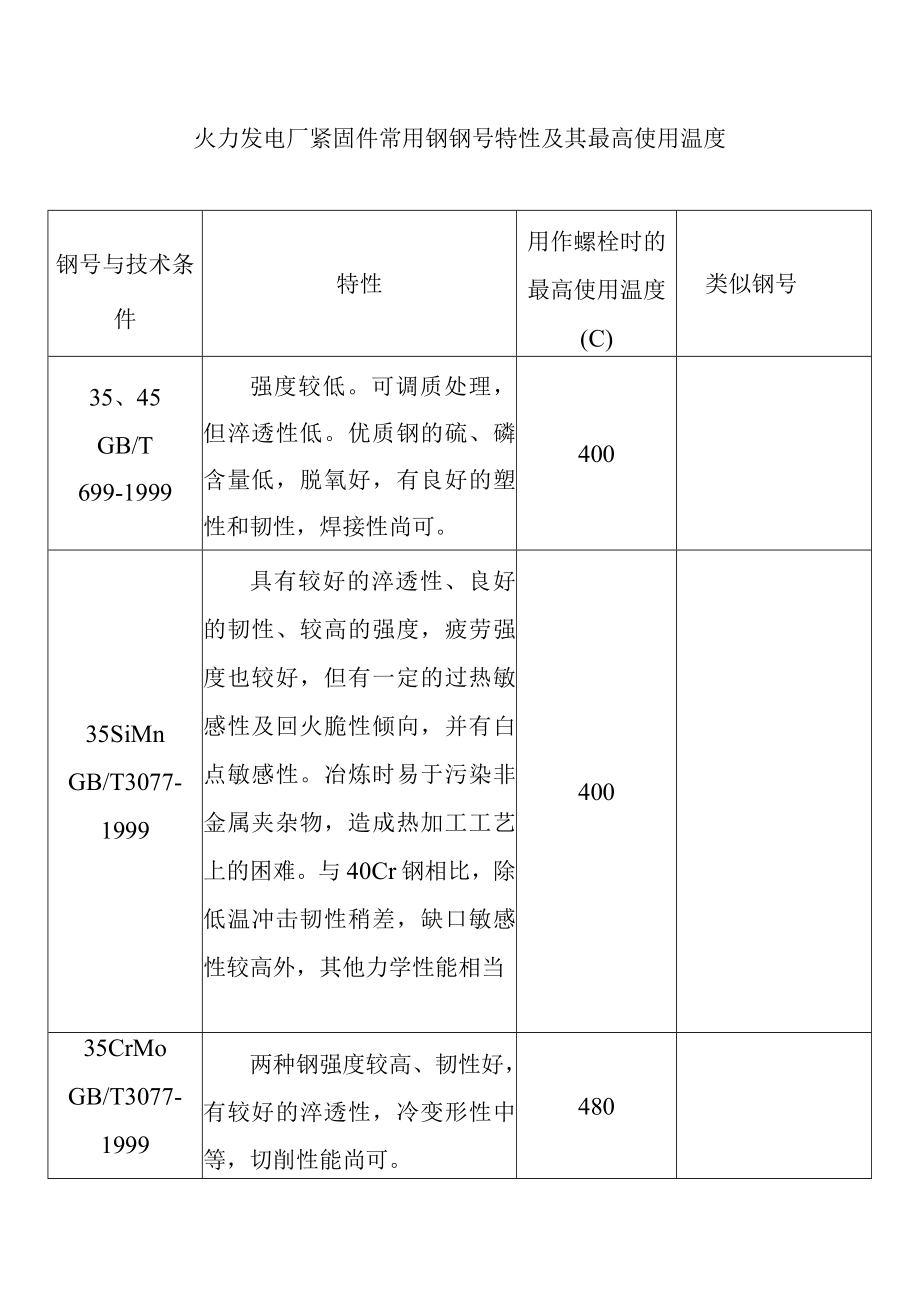

1、火力发电厂紧固件常用钢钢号特性及其最高使用温度钢号与技术条件特性用作螺栓时的最高使用温度(C)类似钢号35、45GB/T699-1999强度较低。可调质处理，但淬透性低。优质钢的硫、磷含量低，脱氧好，有良好的塑性和韧性，焊接性尚可。40035SiMnGB/T3077-1999具有较好的淬透性、良好的韧性、较高的强度，疲劳强度也较好，但有一定的过热敏感性及回火脆性倾向，并有白点敏感性。冶炼时易于污染非金属夹杂物，造成热加工工艺上的困难。与40Cr钢相比，除低温冲击韧性稍差，缺口敏感性较高外，其他力学性能相当40035CrMoGB/T3077-1999两种钢强度较高、韧性好，有较好的淬透性，冷变形

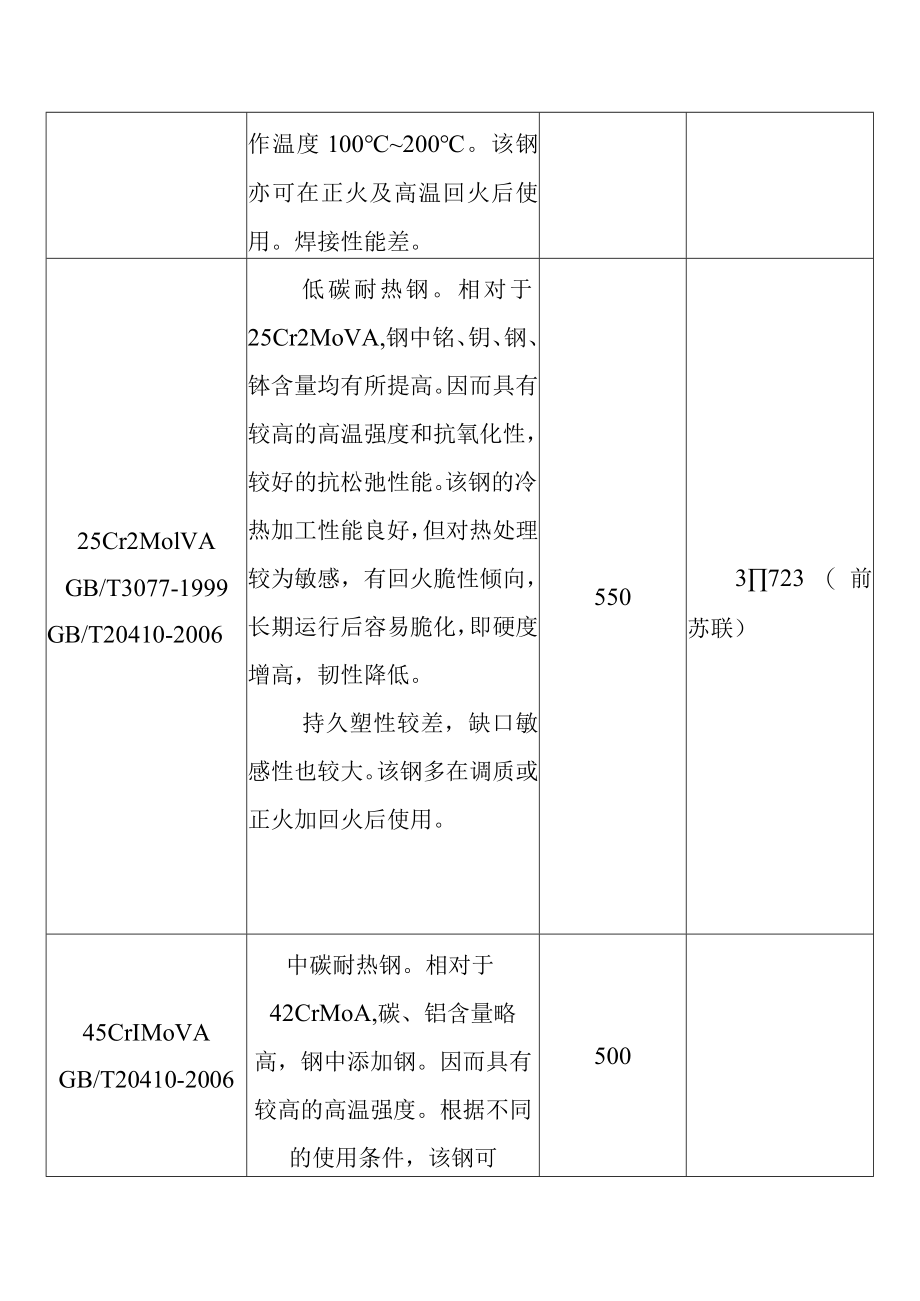

2、性中等，切削性能尚可。48035CrMoA42CrMoAGB/T20410-2006温下有局的蠕变强度和持久强度，长期使用组织较稳定。焊接时需预热，预热温度为150oC400Co相对于35CrMoA,42CrMoA的碳、镒、铭含量略高，故强度略高。表A6（续）钢号与技术条件特性用作螺栓时的最高使用温度（）类似钢号25Cr2MoVAGB/T3077-1999GB/T20410-2006珠光体型耐热钢。室温强度高，韧性好，淬透性好。500C下具有良好的高温性能和高的抗松弛性能，无热脆倾向。该钢热处理后有回火脆性,并且对回火温度敏感。调质处理时，回火温度宜高于工5109H10（前苏联）作温度1002
3、00。该钢亦可在正火及高温回火后使用。焊接性能差。25Cr2MolVAGB/T3077-1999GB/T20410-2006低碳耐热钢。相对于25Cr2MoVA,钢中铭、钥、钢、钵含量均有所提高。因而具有较高的高温强度和抗氧化性，较好的抗松弛性能。该钢的冷、热加工性能良好，但对热处理较为敏感，有回火脆性倾向，长期运行后容易脆化，即硬度增高，韧性降低。持久塑性较差，缺口敏感性也较大。该钢多在调质或正火加回火后使用。5503723（前苏联）45CrIMoVAGB/T20410-2006中碳耐热钢。相对于42CrMoA,碳、铝含量略高，钢中添加钢。因而具有较高的高温强度。根据不同的使用条件，该钢可5
4、00通过不同的热处理工那得不同的强度。该钢多在调质或正火加回火后使用20CrlMolVlAGB/T20410-2006该钢性能优于25Cr2MolV,在565570C有较高的热强性能和抗松弛性能，该钢经过运行（540,9.81MPa,运行约6.4万h）后，钢的强度和塑性略有降低，室温冲击吸收能量下降较多，但水平仍很高，未出现明显的脆化。5503H909（前苏联）20CrIMoIVNbTiBGB/T20410-2006是我国自行研制的低合金高强度钢。具有高的持久强度和持久塑性，抗松弛性能好，热脆倾向小，缺口敏感性低。当工作断面尺寸较大时，心部冲击吸收能量往往有较大的波动。该钢经常出现晶粒粗570
5、大现象，以致于影响力学性能。为防止产生粗晶，应尽量采用较低的锻造加热温度，严格控制终锻温度，并保证有足够的锻造比。该钢材硬度260HB时，晶粒越粗大，冲击吸收能量越低。在相同晶粒级别下，硬度越高，冲击吸收能量越低。20CrIMoIVTiBGB/T20410-2006是与20CrIMoIVNbTiB钢相类似的高温螺栓钢。具有高的抗松弛性能、热强性能和良好的持久塑性，缺口敏感性低。该钢的淬透性好，沿截面有较均匀的力学性能5702Crl2WMoVNbB是12%铭钢的改型钢种之一。由于钢中加入鸨、铝、机、钥、硼多种强化元素，因此，热强性能较5903H993（前苏联）高，抗松弛性能较好，可长期在590以
6、下使用lCrl5Ni36W3Ti沉淀硬化型奥氏体热强钢，在固溶状态，高温时有强烈的沉淀硬化倾向，经时效处理后，组织趋于稳定。650C以下具有较好的抗松弛性能、持久强度和蠕变强度，组织稳定。长期时效后冲击值仍能保持较高水平。持久塑性好，1万小时的持久延伸率仍可达5%8%o该钢在700时开始软化，强度性能将显著下降6503H612（前苏联）2Crl2NiMolWlVGB/T8732-2004GB/T20410-200622Crl2NiWMoVGB/T1221-2007性能特点见叶片5700422(美国)SUH616(JIS)616(ASTM)IcrllMoNiWlV性能特点见叶片650NbN2Cr
7、IlMolNiWVNbNIcrllNiMolWVNbNRefraCoy-26(R-26)性能特点见叶片6771C10Co3MoWVNbNB是在12%铭钢基础上加入较多量的钻、鸨，添加其它元素的多元复合强化耐热钢。高温下鸨的强化效应是铜的2倍，复合添加鸨/钥可获得更加的强化效应；钻可抑制钢中3铁素体的形成，650时，3%的钻具有最高的持久强度；铝、电凡、氮、硼增加了沉淀强化。所以，该钢具有高的持久强度和抗氧化性。650lCrllCo3W3NiMoVNbNB性能特点见叶片650GH4145(Ni-Cr合金)含银高于70%、铭67715%的银基合金，具有FwJ的高温强度和抗氧化性。注用作螺母时，最高使用温度可比表列温度高30oC-50oC,硬度可比用作螺栓时低20HB50HB
