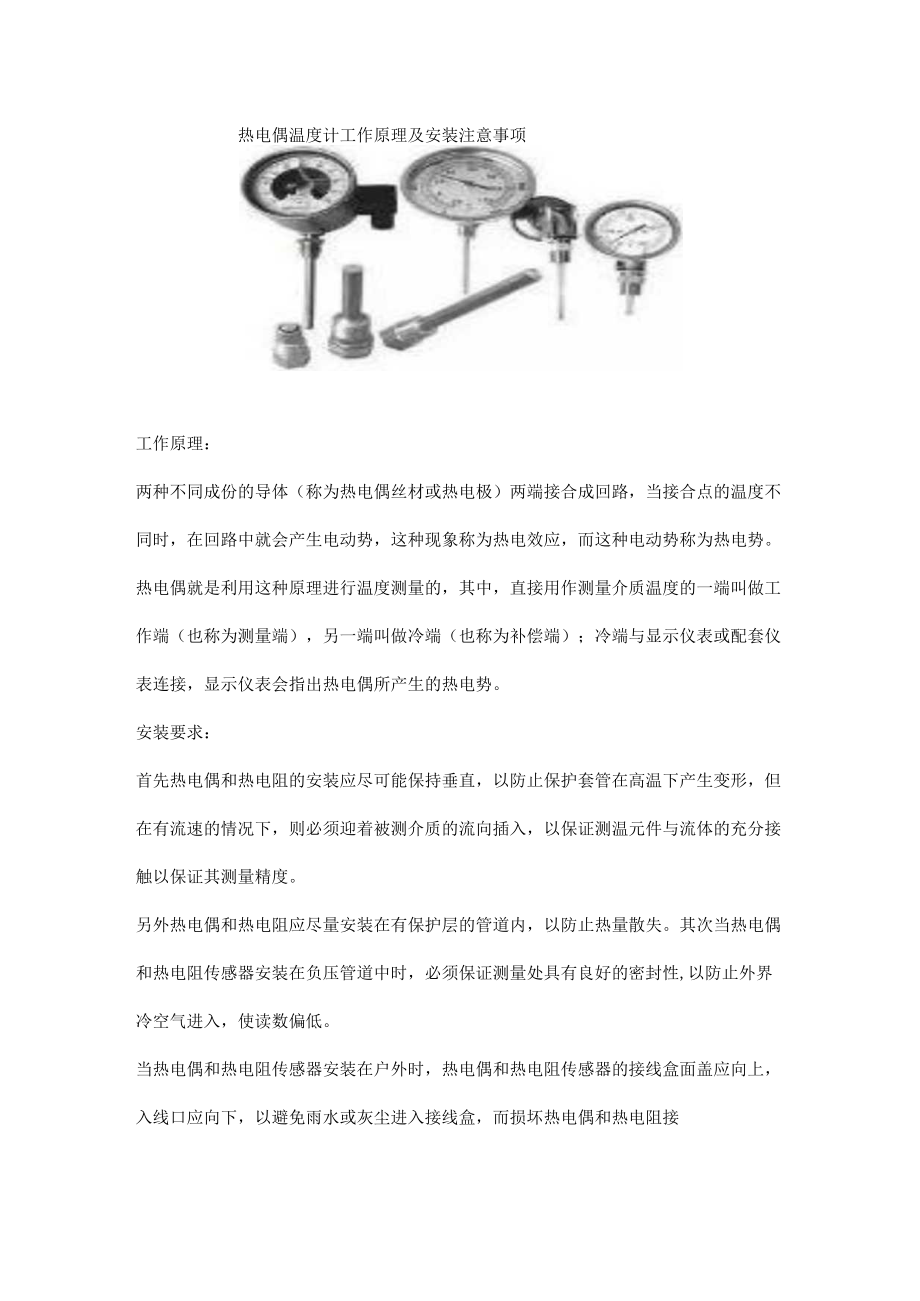

热电偶温度计工作原理及安装注意事项.docx_第1页
第1页 / 共3页

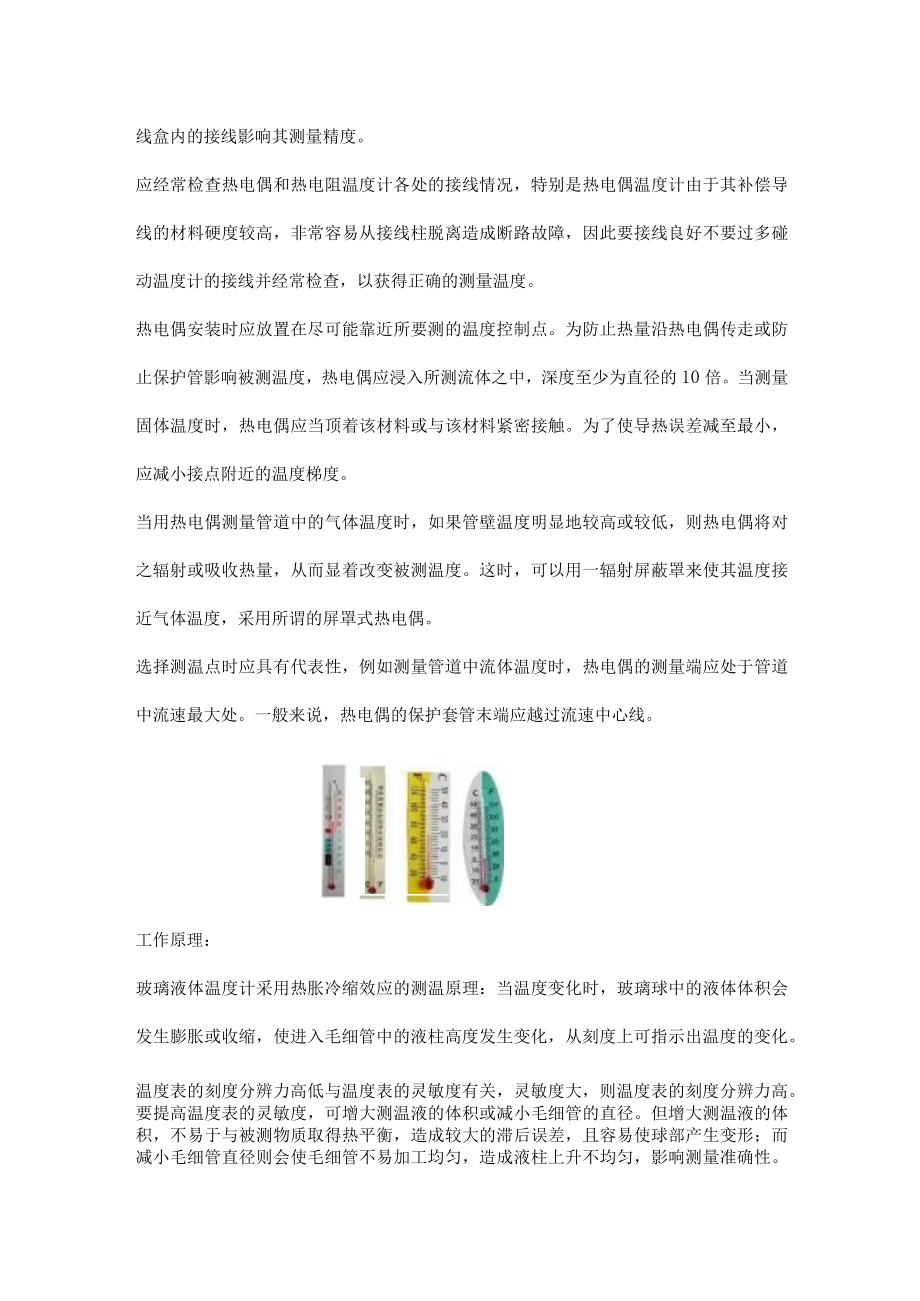

热电偶温度计工作原理及安装注意事项.docx_第2页
第2页 / 共3页

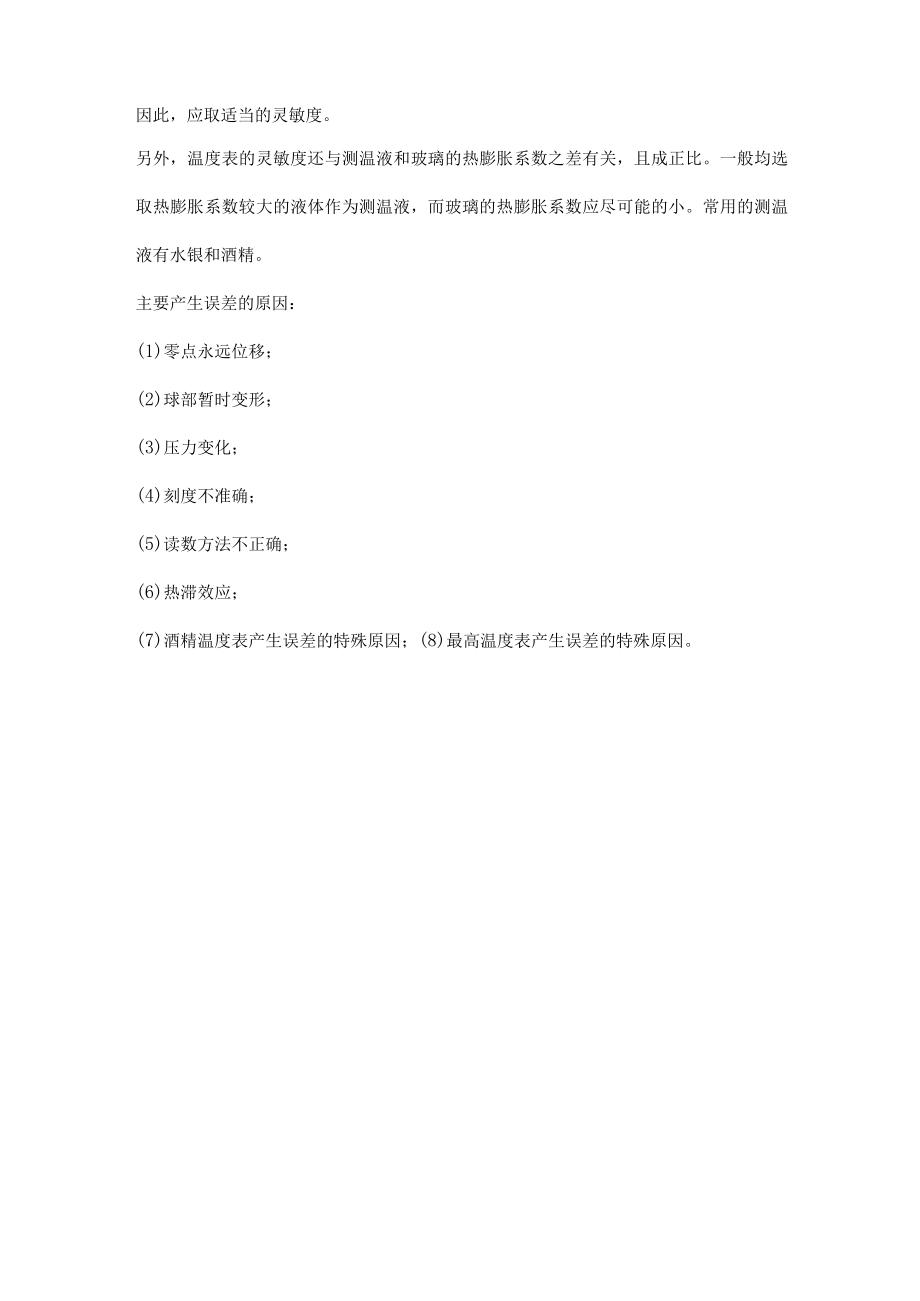

热电偶温度计工作原理及安装注意事项.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《热电偶温度计工作原理及安装注意事项.docx》由会员分享,可在线阅读,更多相关《热电偶温度计工作原理及安装注意事项.docx(3页珍藏版)》请在第壹文秘上搜索。

1、热电偶温度计工作原理及安装注意事项工作原理:两种不同成份的导体(称为热电偶丝材或热电极)两端接合成回路,当接合点的温度不同时,在回路中就会产生电动势,这种现象称为热电效应,而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的,其中,直接用作测量介质温度的一端叫做工作端(也称为测量端),另一端叫做冷端(也称为补偿端);冷端与显示仪表或配套仪表连接,显示仪表会指出热电偶所产生的热电势。安装要求:首先热电偶和热电阻的安装应尽可能保持垂直,以防止保护套管在高温下产生变形,但在有流速的情况下,则必须迎着被测介质的流向插入,以保证测温元件与流体的充分接触以保证其测量精度。另外热电偶和热电阻应尽量安

2、装在有保护层的管道内,以防止热量散失。其次当热电偶和热电阻传感器安装在负压管道中时,必须保证测量处具有良好的密封性,以防止外界冷空气进入,使读数偏低。当热电偶和热电阻传感器安装在户外时,热电偶和热电阻传感器的接线盒面盖应向上,入线口应向下,以避免雨水或灰尘进入接线盒,而损坏热电偶和热电阻接线盒内的接线影响其测量精度。应经常检查热电偶和热电阻温度计各处的接线情况,特别是热电偶温度计由于其补偿导线的材料硬度较高,非常容易从接线柱脱离造成断路故障,因此要接线良好不要过多碰动温度计的接线并经常检查,以获得正确的测量温度。热电偶安装时应放置在尽可能靠近所要测的温度控制点。为防止热量沿热电偶传走或防止保护

3、管影响被测温度,热电偶应浸入所测流体之中,深度至少为直径的10倍。当测量固体温度时,热电偶应当顶着该材料或与该材料紧密接触。为了使导热误差减至最小,应减小接点附近的温度梯度。当用热电偶测量管道中的气体温度时,如果管壁温度明显地较高或较低,则热电偶将对之辐射或吸收热量,从而显着改变被测温度。这时,可以用一辐射屏蔽罩来使其温度接近气体温度,采用所谓的屏罩式热电偶。选择测温点时应具有代表性,例如测量管道中流体温度时,热电偶的测量端应处于管道中流速最大处。一般来说,热电偶的保护套管末端应越过流速中心线。工作原理:玻璃液体温度计采用热胀冷缩效应的测温原理:当温度变化时,玻璃球中的液体体积会发生膨胀或收缩

4、,使进入毛细管中的液柱高度发生变化,从刻度上可指示出温度的变化。温度表的刻度分辨力高低与温度表的灵敏度有关,灵敏度大,则温度表的刻度分辨力高。要提高温度表的灵敏度,可增大测温液的体积或减小毛细管的直径。但增大测温液的体积,不易于与被测物质取得热平衡,造成较大的滞后误差,且容易使球部产生变形;而减小毛细管直径则会使毛细管不易加工均匀,造成液柱上升不均匀,影响测量准确性。因此,应取适当的灵敏度。另外,温度表的灵敏度还与测温液和玻璃的热膨胀系数之差有关,且成正比。一般均选取热膨胀系数较大的液体作为测温液,而玻璃的热膨胀系数应尽可能的小。常用的测温液有水银和酒精。主要产生误差的原因:(1)零点永远位移;(2)球部暂时变形;(3)压力变化;(4)刻度不准确;(5)读数方法不正确;(6)热滞效应;(7)酒精温度表产生误差的特殊原因;(8)最高温度表产生误差的特殊原因。
