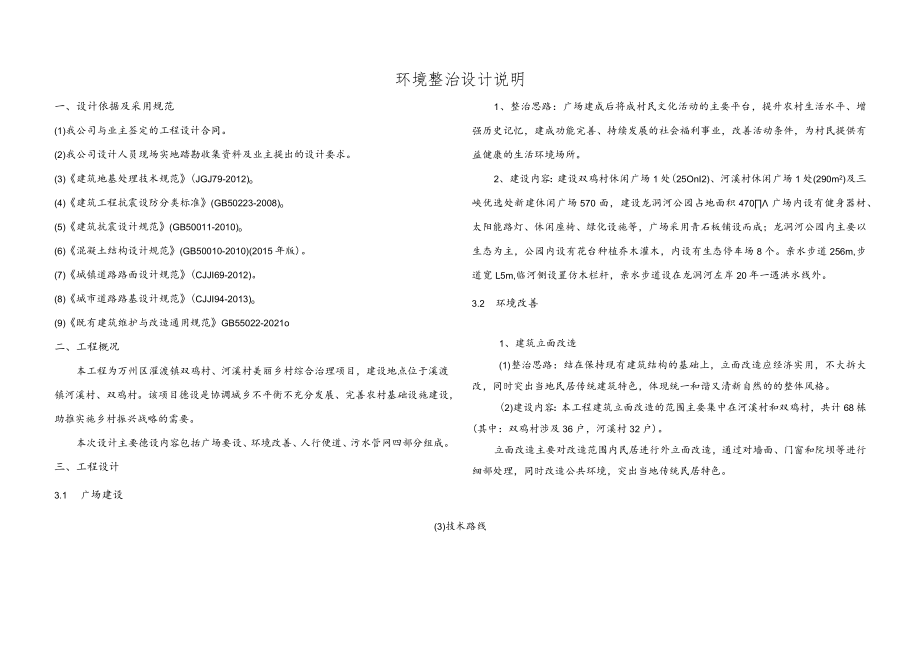

环境整治设计说明.docx_第1页
第1页 / 共17页

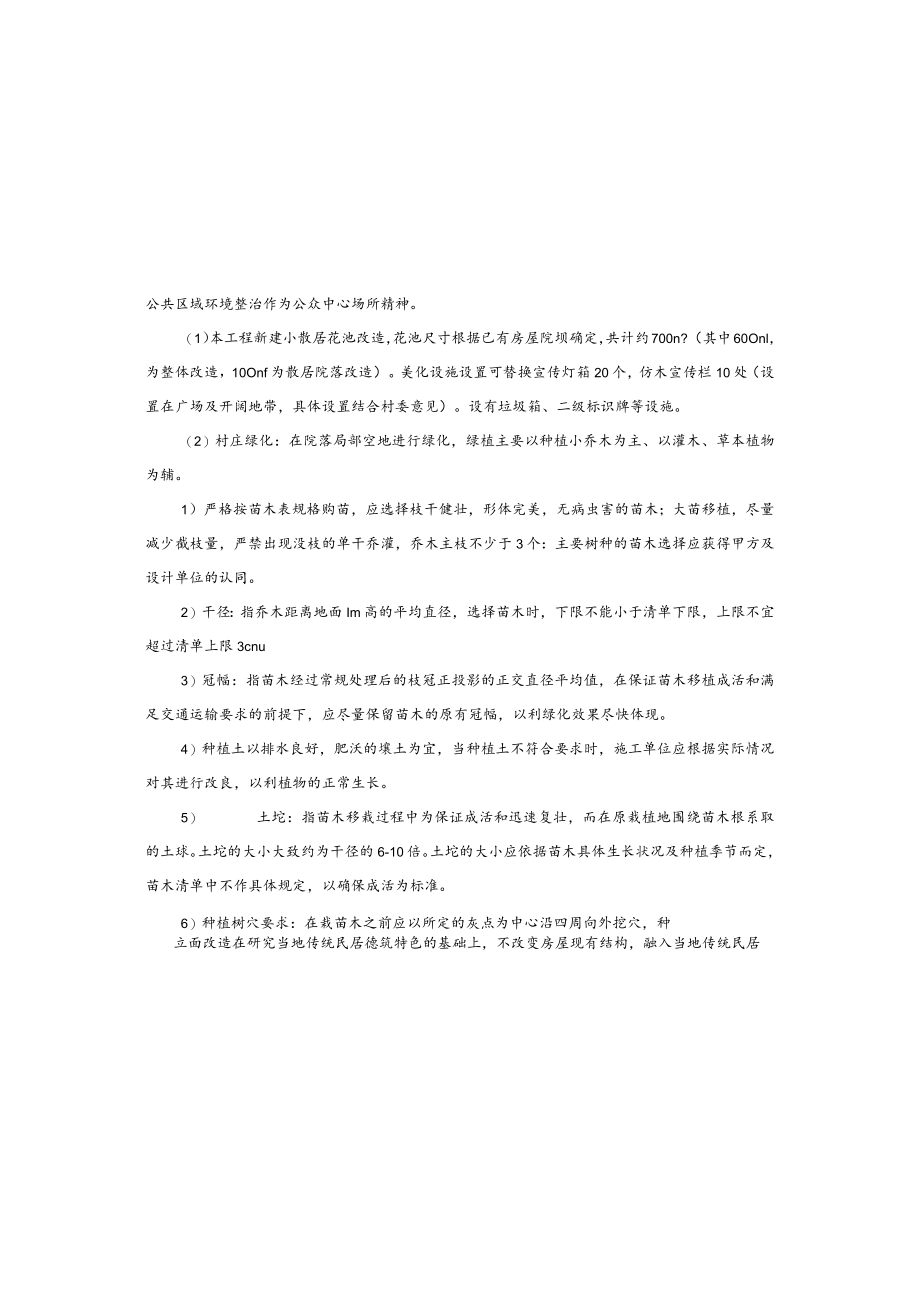

环境整治设计说明.docx_第2页
第2页 / 共17页

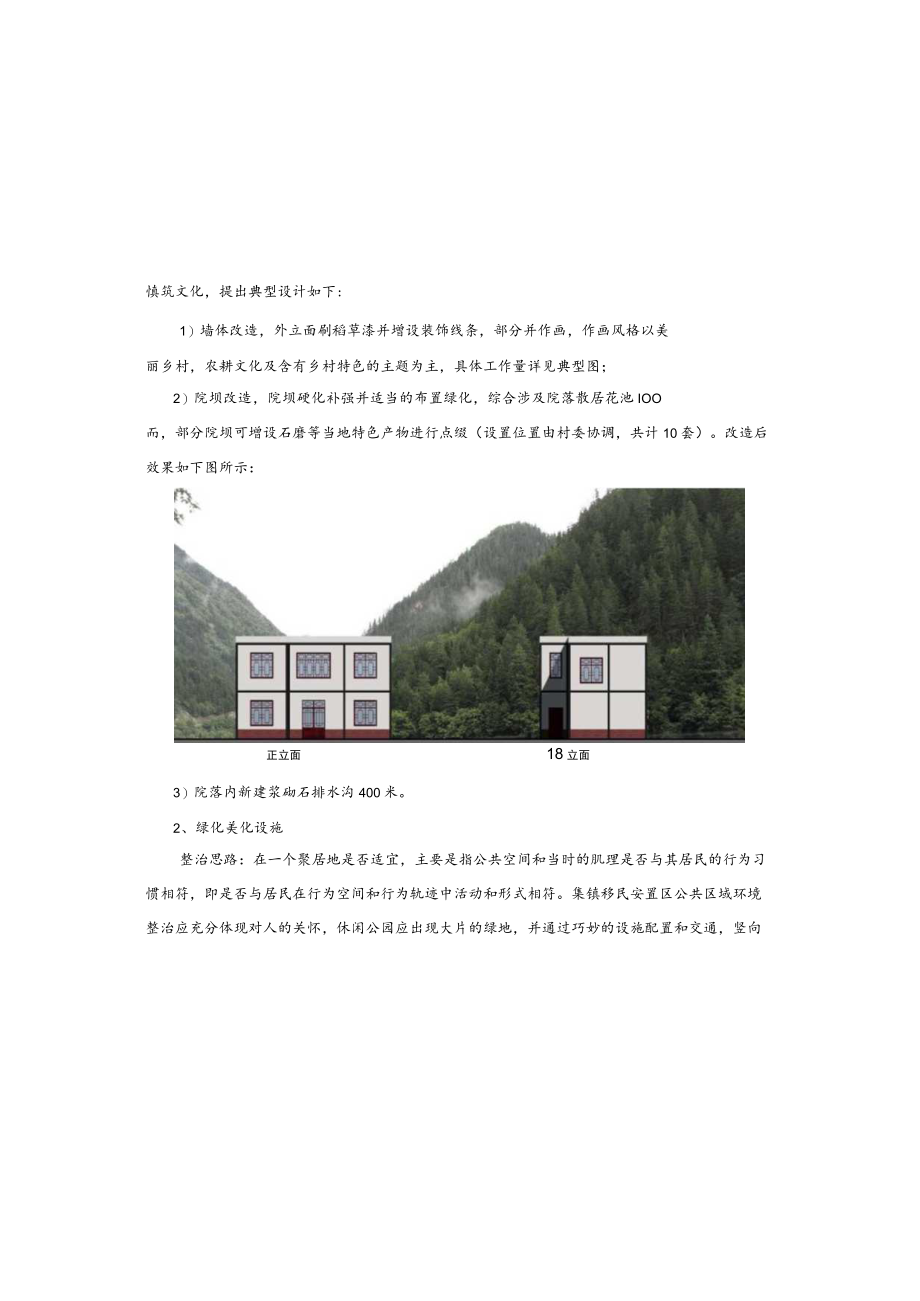

环境整治设计说明.docx_第3页
第3页 / 共17页
环境整治设计说明.docx_第4页
第4页 / 共17页
环境整治设计说明.docx_第5页
第5页 / 共17页
环境整治设计说明.docx_第6页
第6页 / 共17页
环境整治设计说明.docx_第7页
第7页 / 共17页
环境整治设计说明.docx_第8页
第8页 / 共17页
环境整治设计说明.docx_第9页
第9页 / 共17页
环境整治设计说明.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《环境整治设计说明.docx》由会员分享,可在线阅读,更多相关《环境整治设计说明.docx(17页珍藏版)》请在第壹文秘上搜索。

1、环境整治设计说明一、设计依据及采用规范(1)我公司与业主签定的工程设计合同。(2)我公司设计人员现场实地踏勘收集资料及业主提出的设计要求。(3)建筑地基处理技术规范(JGJ79-2012)o(4)建筑工程抗震设防分类标准(GB50223-2008)o(5)建筑抗震设计规范(GB50011-2010)o(6)混凝土结构设计规范(GB50010-2010)(2015年版)。(7)城镇道路路面设计规范(CJJI69-2012)。(8)城市道路路基设计规范(CJJI94-2013)o(9)既有建筑维护与改造通用规范GB55022-2021o二、工程概况本工程为万州区濯渡镇双鸡村、河溪村美丽乡村综合治理

2、项目,建设地点位于溪渡镇河溪村、双鸡村。该项目德设是协调城乡不平衡不充分发展、完善农村基础设施建设,助推实施乡村振兴战略的需要。本次设计主要德设内容包括广场要设、环境改善、人行便道、污水管网四部分组成。三、工程设计3.1 广场建设1、整治思路:广场建成后将成村民文化活动的主要平台,提升农村生活水平、增强历史记忆,建成功能完善、持续发展的社会福利事业,改善活动条件,为村民提供有益健康的生活环境场所。2、建设内容:建设双鸡村休闲广场1处(25OnI2)、河溪村休闲广场1处(290m2)及三峡优选处新建休闲广场570面,建设龙洞河公园占地面积470广场内设有健身器材、太阳能路灯、休闲座椅、绿化设施等

3、,广场采用青石板铺设而成;龙洞河公园内主要以生态为主,公园内设有花台种植乔木灌木,内设有生态停车场8个。亲水步道256m,步道宽L5m,临河侧设置仿木栏杆,亲水步道设在龙洞河左岸20年一遇洪水线外。3.2 环境改善1、建筑立面改造(1)整治思路:结在保持现有建筑结构的基础上,立面改造应经济实用,不大拆大改,同时突出当地民居传统建筑特色,体现统一和谐又清新自然的的整体风格。(2)建设内容:本工程建筑立面改造的范围主要集中在河溪村和双鸡村,共计68栋(其中:双鸡村涉及36户,河溪村32户)。立面改造主要对改造范围内民居进行外立面改造,通过对墙面、门窗和院坝等进行细部处理,同时改造公共环境,突出当地

4、传统民居特色。(3)技术路线公共区域环境整治作为公众中心场所精神。(1)本工程新建小散居花池改造,花池尺寸根据已有房屋院坝确定,共计约700n?(其中60Onl,为整体改造,10Onf为散居院落改造)。美化设施设置可替换宣传灯箱20个,仿木宣传栏10处(设置在广场及开阔地带,具体设置结合村委意见)。设有垃圾箱、二级标识牌等设施。(2)村庄绿化:在院落局部空地进行绿化,绿植主要以种植小乔木为主、以灌木、草本植物为辅。1)严格按苗木表规格购苗,应选择枝干健壮,形体完美,无病虫害的苗木;大苗移植,尽量减少截枝量,严禁出现没枝的单干乔灌,乔木主枝不少于3个:主要树种的苗木选择应获得甲方及设计单位的认同

5、。2)干径:指乔木距离地面Im高的平均直径,选择苗木时,下限不能小于清单下限,上限不宜超过清单上限3cnu3)冠幅:指苗木经过常规处理后的枝冠正投影的正交直径平均值,在保证苗木移植成活和满足交通运输要求的前提下,应尽量保留苗木的原有冠幅,以利绿化效果尽快体现。4)种植土以排水良好,肥沃的壤土为宜,当种植土不符合要求时,施工单位应根据实际情况对其进行改良,以利植物的正常生长。5) 土坨:指苗木移栽过程中为保证成活和迅速复壮,而在原栽植地围绕苗木根系取的土球。土坨的大小大致约为干径的6-10倍。土坨的大小应依据苗木具体生长状况及种植季节而定,苗木清单中不作具体规定,以确保成活为标准。6)种植树穴要

6、求:在栽苗木之前应以所定的灰点为中心沿四周向外挖穴,种立面改造在研究当地传统民居德筑特色的基础上,不改变房屋现有结构,融入当地传统民居慎筑文化,提出典型设计如下:1)墙体改造,外立面刷稻草漆并增设装饰线条,部分并作画,作画风格以美丽乡村,农耕文化及含有乡村特色的主题为主,具体工作量详见典型图;2)院坝改造,院坝硬化补强并适当的布置绿化,综合涉及院落散居花池IOO而,部分院坝可增设石磨等当地特色产物进行点缀(设置位置由村委协调,共计10套)。改造后效果如下图所示:正立面18立面3)院落内新建浆砌石排水沟400米。2、绿化美化设施整治思路:在一个聚居地是否适宜,主要是指公共空间和当时的肌理是否与其

7、居民的行为习惯相符,即是否与居民在行为空间和行为轨迹中活动和形式相符。集镇移民安置区公共区域环境整治应充分体现对人的关怀,休闲公园应出现大片的绿地,并通过巧妙的设施配置和交通,竖向组织,实现可达性和可留性,强化居民点下列规定:1)钢材的屈服强度实测值与抗拉强度实测值的比值不应大于085;2)钢材应有明显的屈服台阶,且伸长率不应小于20%;3)钢材应有良好的焊接性和合格的冲击韧性。钢材出厂都必须具备出厂证明和合格保证。Q235B材质钢板板厚W16mm时抗拉、压、弯强度设计值215N1,抗剪强度125N/Itf,抗剪强度120N屋面检修荷载LOKN。(2)自然条件:基本风压:0.3kNm2基本雪压

8、:场地类别:B类抗震设防烈度:抗震设计按地震设防烈度6度计算地震作用。耐火等级:二级新增装饰构建合理使用年限:15年年温度变化:40度主体结构形式:砖混结构;新增结构:轻钢结构。(3)材料的选用:钢型材:除不锈钢外,本工程所用钢材采用Q235B,材质符合碳素结构钢GB/700、优质碳素结构钢GB/T699及玻璃幕墙工程技术规范JGJlO2-2003的第3.1.2条中规定:钢材表面进行表面热浸镀锌,锌膜厚度符合GB/T13912的有关规定;采用防腐涂植穴的大小依土球规格及根系情况而定。带土球的应比土球大16-20cm,栽裸根苗的穴应保证根系充分舒展,穴的深度一般比土球高度稍深10-20cm,树穴

9、的形状一般为圆形,但必须保证上下口径大小一致。7)种植要求:栽植乔木时,应根据人的最佳观赏点及乔木本身的阴阳面来调整乔木的种植面,将乔木的最佳观赏面正对人的最佳观赏点,同时尽量使乔木种植后的阴阳面与乔木本身的阴阳面保持吻合,以利植物尽快恢复生长。8)支撑要求:为了使种植好的苗木不因土壤沉降或风力的影响而发生歪斜,我们需对刚完成的种植尚未浇定根水的苗木进行支撑处理,不同类型的苗木可采用不同的支撑手法。3、屋顶改造设计(1)工程概况:项目内容:本分项工程为屋顶改造(屋顶树脂瓦参照前期施工)。新增外部装饰及其它构筑物设计使用年限15年;抗震设防烈度:6度。各栋房屋结构的安全等级为二级(混凝土结构设计

10、规范GB50010-2010第3.L5条)。项目规模:本分项工程涉及屋顶改造9户,2895m本工程为旧改工程,符合既有建筑维护与改造通用规范GB55022-2021的相关要求,屋顶改造为修缮工程,主要针对屋顶的木质过梁及木质梯条进行更换,施工前需对原始结构复核是否满足本次设计附属装饰构件荷载。满足荷载需求方可施Xo钢材质量应分别符合现行国家标准碳素结构钢(GB/T700)、低合金高强度结构钢(GB/T1591)的规定(含机械性能和化学成分)。钢结构的铜材应符合(2)纵断面设计作业便道应随地形曲直、起伏。山地小路纵坡不宜大于18%。当纵坡超过18%时,应设台阶,台阶级数不应少于2级。本次设计为人

11、行作业便道设计,便道纵坡根据现状地形总体设计,在纵坡较大的位置,采用台阶设计。(3)横断面设计本次设计人行作业便道宽度为L2米。(4)路面结构设计项目涉及作业便道面层有两种施工形式,连接院落的采用IOCnl摩C20混凝土:连接院落内部的部分原老路基及新增路基则采用IOcm厚C20混凝土,另在面层镶嵌5cm的石块进行找平,增强院落内部的美感。2、便道施工技术要求(1)路基D质量标准步行道士基宜采用适当的压实机具与方式,因地制宜的进行碾压,并达到规定压实度要求。步行道士基宜采用低液限粘土,低液限粉土及粗粒土填筑,不得使用淤泥及有机质土等填料。质量标准:压实度:290%;路床平整度:20mm;料时,

12、除密闭的闭口型材的内表面外,涂层应完全覆盖钢材表面;室外外露装饰面应采用常温氟碳喷涂处理,涂层厚度不小于幕墙构架的立柱与横梁在风荷载标准值作用下,钢型材的相对挠度不应大于1/300,绝对挠度不应大于15mm。85m,颜色由业主和建筑师选定;钢材表面应具有抗腐蚀能力,并采取措施避免双金属的接触腐蚀。钢材:全部采用Q235B钢材,材质符合国标要求,钢材抗拉强度实测值与屈服强度实测值比值不应小于1.25,并应有明显的屈服台阶,且伸长率大于20%,钢材应有良好的可焊性和合格的冲击韧性。所有室外不可见的钢材均应做热浸镀锌处理,镀锌膜厚大于5080um所有焊缝需连续满焊,未注明焊逢高度均为6mm,焊接等级

13、达三级,焊条为E43系列。附件:主要五金附件采用国产优质不锈钢制品,不锈钢螺丝及螺栓的材质为A2-70o所有不同金属接触处均以防腐绝缘垫片隔离,防止电位差腐蚀。未尽事宜参现行相关施工规范施工。3.3人行便道1、设计原则作业便道的设计“以人为本”,充分考虑行人行走时视觉和触觉的舒适度,主要服务周边村户。(1)平面设计作业便道设计应以按村户外出劳作等求,与山水、树木、建筑、构筑物及相关设施相结合设置,与周边公路相结合满足出行要求使村民受益。的生石灰后再辗压。填筑路基应采用重型振动压路机分层碾压,分层的最大松铺厚度,土方路提不大于30cm,土石路堤不大于40cm,填筑至路床顶面最后一层的最小压实摩度

14、,不应小于IOcmo性质不同的填料,应水平分层、分段填筑,分层压实。同一水平层路基的全部宽应采用同一种填料,不得混合填筑。每种填料的填筑层压实后的连续厚度不宜小于50cm。管径顶面填土厚度必须大于30cm,方能上压路机辗压。最低压实度为90(%)。小路及部分特殊路段可采用小型夯实机械夯实。采用振动压路机碾压时,应遵循先轻后重,先稳后振,先低后高,先慢后快以及轮迹重叠等原则。至少碾压3遍直到达到规定的压实度为准。路基施工中必须严格执行各有关现行施工规程与验收规范。(2)C20混凝土面层层l)C20混凝土强度要求:保湿养护6d、浸水Id后无侧限抗压强度2.53.5MPa.养护期间应封闭交通。2)C

15、20细石混凝集料压碎值30%;最大粒径W31.5mm;集料中WO.075mm颗粒含量不超过2机3)C20混凝土有效孔隙率215%。4)C20混凝土配合比参考范围:水灰比约0.38左右,水泥用量178190kg?,碎石用量1600kgf左右。5)C20混凝土采用能提供和保持较好摩擦性能的集偶料,一般采用质地坚硬的碎石。集料中的扁平、细长颗粒的总含量不大于10%,不应含有粘土块、植物等有害宽度:不小于设计值;横坡:0.3%且不反坡。2)挖方路基路基开挖必须按设计断面自上而下开挖,不得乱挖、超挖及欠挖,开挖至路基顶面时应注意预留碾压沉降高度。路基底若有超挖,超挖回填部分应采用与底基层同样材料全断面铺筑整平层碾压密实,严禁用土充填。3)填方路基填料要求路基填土不得使用腐殖土,生活垃圾土、淤泥,不得含杂草、树根等杂物,粒径超过IOCm的土块应打碎。应选用级配较好的粗粒土为填料,且应优先选用砾类土、砂类土,且在最佳含水量时压实。路基填方若为土石混和料,且石料强度大于20Mpa时,石块的最大粒不得超过压实层厚2/3,当石料强度小于15MPa,石料最大粒径不得超过压实层厚。路基填料最小强度和填粒最大粒径应符合相关规范要求,路床土质应
