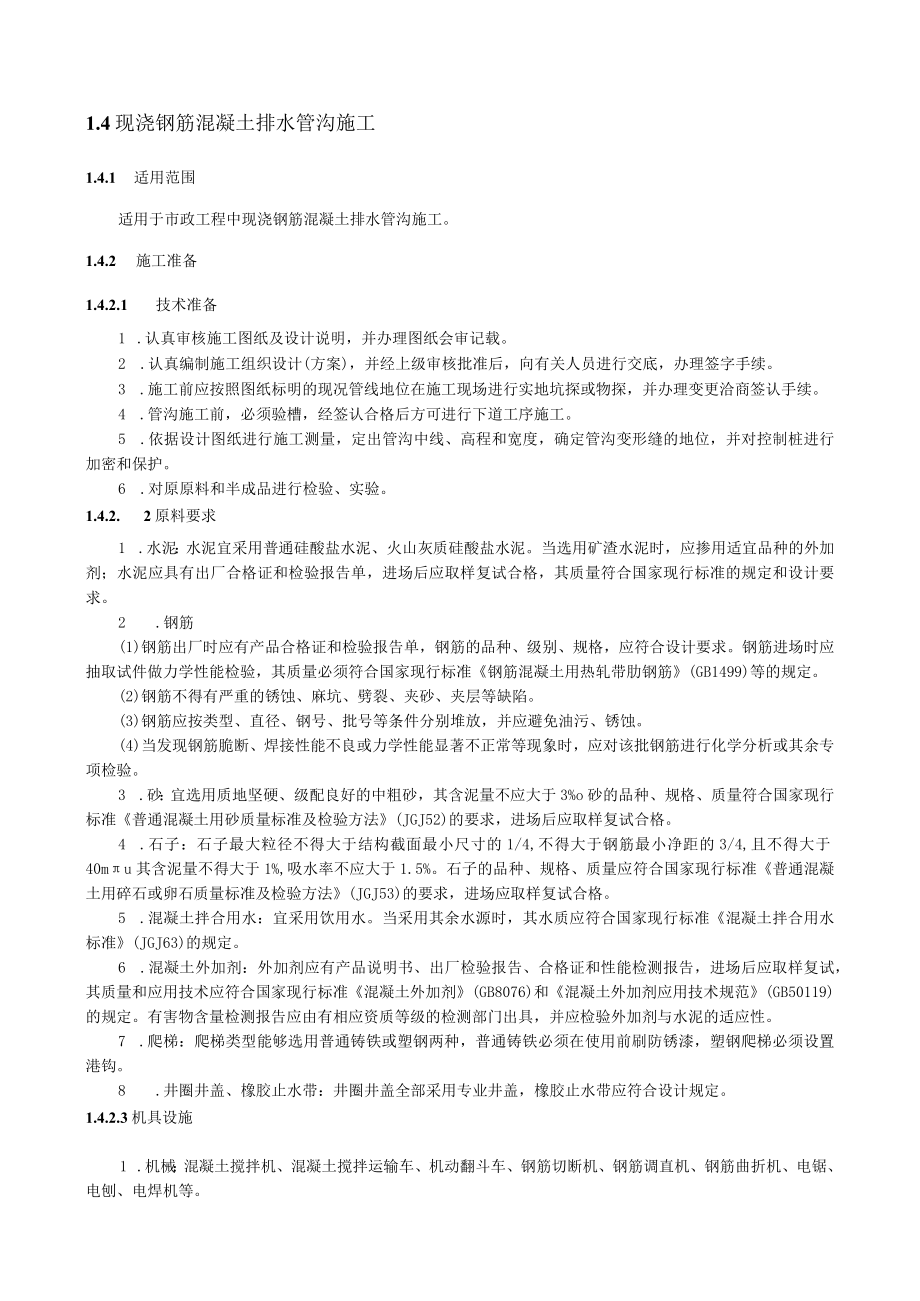

现浇钢筋混凝土排水管沟施工技术交底要点.docx_第1页
第1页 / 共7页

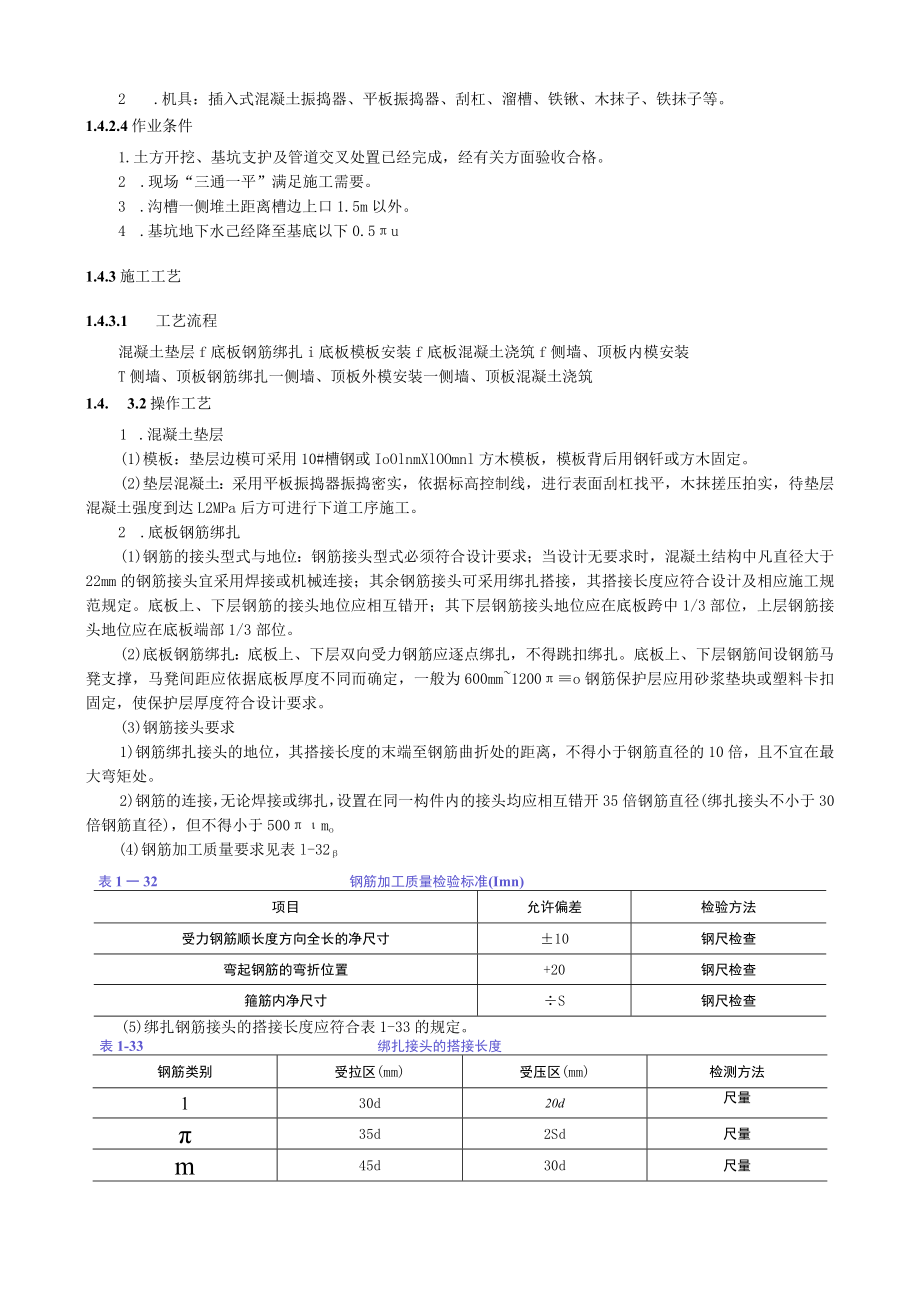

现浇钢筋混凝土排水管沟施工技术交底要点.docx_第2页
第2页 / 共7页

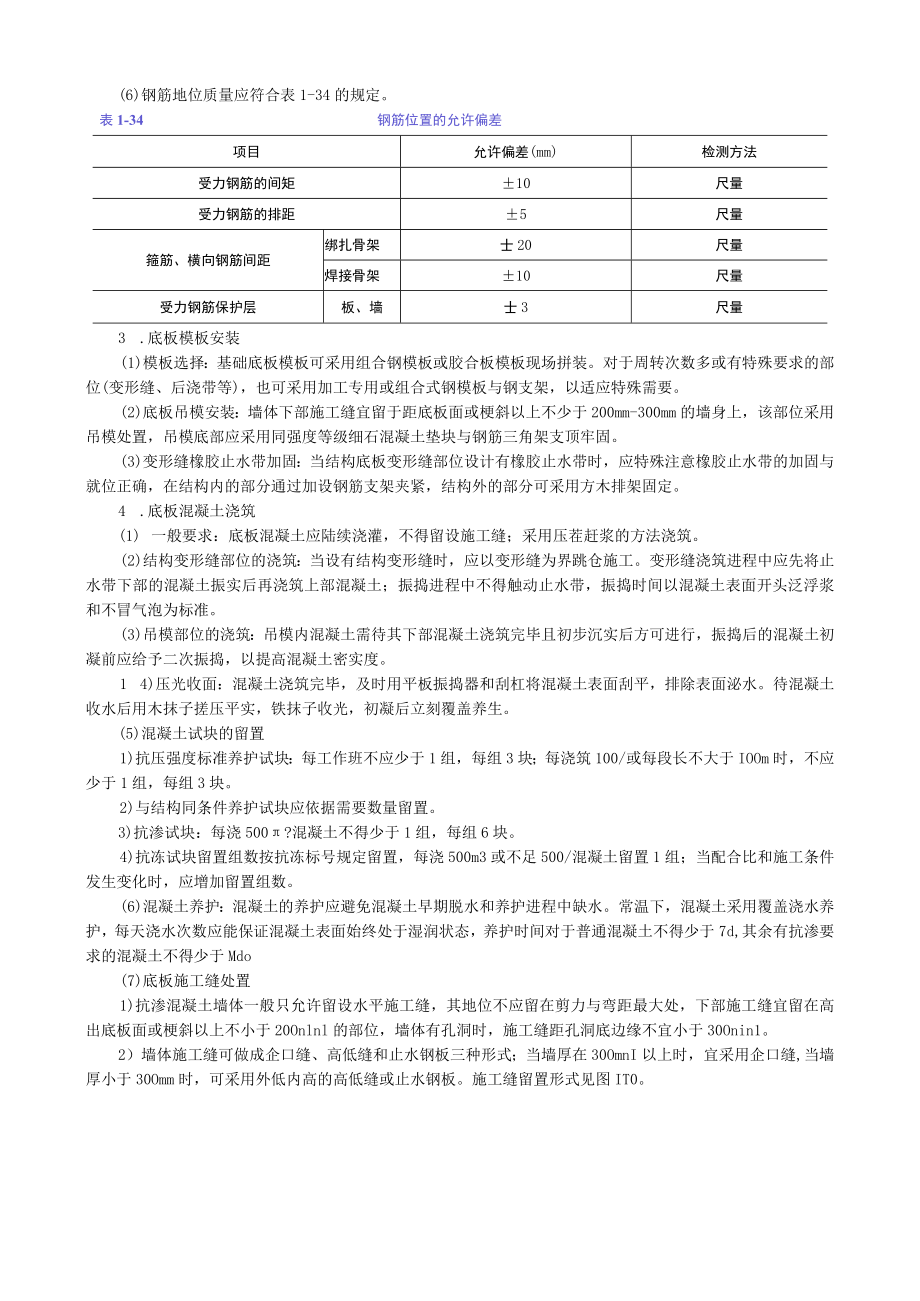

现浇钢筋混凝土排水管沟施工技术交底要点.docx_第3页
第3页 / 共7页
现浇钢筋混凝土排水管沟施工技术交底要点.docx_第4页
第4页 / 共7页
现浇钢筋混凝土排水管沟施工技术交底要点.docx_第5页
第5页 / 共7页
现浇钢筋混凝土排水管沟施工技术交底要点.docx_第6页
第6页 / 共7页
现浇钢筋混凝土排水管沟施工技术交底要点.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《现浇钢筋混凝土排水管沟施工技术交底要点.docx》由会员分享,可在线阅读,更多相关《现浇钢筋混凝土排水管沟施工技术交底要点.docx(7页珍藏版)》请在第壹文秘上搜索。

1、1.4现浇钢筋混凝土排水管沟施工1.4.1 适用范围适用于市政工程中现浇钢筋混凝土排水管沟施工。1.4.2 施工准备1.4.2.1 技术准备1 .认真审核施工图纸及设计说明,并办理图纸会审记载。2 .认真编制施工组织设计(方案),并经上级审核批准后,向有关人员进行交底,办理签字手续。3 .施工前应按照图纸标明的现况管线地位在施工现场进行实地坑探或物探,并办理变更洽商签认手续。4 .管沟施工前,必须验槽,经签认合格后方可进行下道工序施工。5 .依据设计图纸进行施工测量,定出管沟中线、高程和宽度,确定管沟变形缝的地位,并对控制桩进行加密和保护。6 .对原原料和半成品进行检验、实验。1.4.2. 2

2、原料要求1 .水泥:水泥宜采用普通硅酸盐水泥、火山灰质硅酸盐水泥。当选用矿渣水泥时,应掺用适宜品种的外加剂;水泥应具有出厂合格证和检验报告单,进场后应取样复试合格,其质量符合国家现行标准的规定和设计要求。2 .钢筋(1)钢筋出厂时应有产品合格证和检验报告单,钢筋的品种、级别、规格,应符合设计要求。钢筋进场时应抽取试件做力学性能检验,其质量必须符合国家现行标准钢筋混凝土用热轧带肋钢筋(GB1499)等的规定。(2)钢筋不得有严重的锈蚀、麻坑、劈裂、夹砂、夹层等缺陷。(3)钢筋应按类型、直径、钢号、批号等条件分别堆放,并应避免油污、锈蚀。(4)当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象

3、时,应对该批钢筋进行化学分析或其余专项检验。3 .砂:宜选用质地坚硬、级配良好的中粗砂,其含泥量不应大于3%o砂的品种、规格、质量符合国家现行标准普通混凝土用砂质量标准及检验方法(JGJ52)的要求,进场后应取样复试合格。4 .石子:石子最大粒径不得大于结构截面最小尺寸的1/4,不得大于钢筋最小净距的3/4,且不得大于40mu其含泥量不得大于1%,吸水率不应大于1.5%。石子的品种、规格、质量应符合国家现行标准普通混凝土用碎石或卵石质量标准及检验方法(JGJ53)的要求,进场应取样复试合格。5 .混凝土拌合用水:宜采用饮用水。当采用其余水源时,其水质应符合国家现行标准混凝土拌合用水标准(JGJ

4、63)的规定。6 .混凝土外加剂:外加剂应有产品说明书、出厂检验报告、合格证和性能检测报告,进场后应取样复试,其质量和应用技术应符合国家现行标准混凝土外加剂(GB8076)和混凝土外加剂应用技术规范(GB50119)的规定。有害物含量检测报告应由有相应资质等级的检测部门出具,并应检验外加剂与水泥的适应性。7 .爬梯:爬梯类型能够选用普通铸铁或塑钢两种,普通铸铁必须在使用前刷防锈漆,塑钢爬梯必须设置港钩。8 .井圈井盖、橡胶止水带:井圈井盖全部采用专业井盖,橡胶止水带应符合设计规定。1.4.2.3机具设施1 .机械:混凝土搅拌机、混凝土搅拌运输车、机动翻斗车、钢筋切断机、钢筋调直机、钢筋曲折机、

5、电锯、电刨、电焊机等。2 .机具:插入式混凝土振捣器、平板振捣器、刮杠、溜槽、铁锹、木抹子、铁抹子等。1.4.2.4作业条件1.土方开挖、基坑支护及管道交叉处置已经完成,经有关方面验收合格。2 .现场“三通一平”满足施工需要。3 .沟槽一侧堆土距离槽边上口1.5m以外。4 .基坑地下水己经降至基底以下0.5u1.4.3施工工艺1.4.3.1 工艺流程混凝土垫层f底板钢筋绑扎i底板模板安装f底板混凝土浇筑f侧墙、顶板内模安装T侧墙、顶板钢筋绑扎一侧墙、顶板外模安装一侧墙、顶板混凝土浇筑1.4. 3.2操作工艺1 .混凝土垫层(1)模板:垫层边模可采用10#槽钢或IoOlnmXlOOmnl方木模板

6、,模板背后用钢钎或方木固定。(2)垫层混凝土:采用平板振捣器振捣密实,依据标高控制线,进行表面刮杠找平,木抹搓压拍实,待垫层混凝土强度到达L2MPa后方可进行下道工序施工。2 .底板钢筋绑扎(1)钢筋的接头型式与地位:钢筋接头型式必须符合设计要求;当设计无要求时,混凝土结构中凡直径大于22mm的钢筋接头宜采用焊接或机械连接;其余钢筋接头可采用绑扎搭接,其搭接长度应符合设计及相应施工规范规定。底板上、下层钢筋的接头地位应相互错开;其下层钢筋接头地位应在底板跨中1/3部位,上层钢筋接头地位应在底板端部1/3部位。(2)底板钢筋绑扎:底板上、下层双向受力钢筋应逐点绑扎,不得跳扣绑扎。底板上、下层钢筋

7、间设钢筋马凳支撑,马凳间距应依据底板厚度不同而确定,一般为600mm1200o钢筋保护层应用砂浆垫块或塑料卡扣固定,使保护层厚度符合设计要求。(3)钢筋接头要求1)钢筋绑扎接头的地位,其搭接长度的末端至钢筋曲折处的距离,不得小于钢筋直径的10倍,且不宜在最大弯矩处。2)钢筋的连接,无论焊接或绑扎,设置在同一构件内的接头均应相互错开35倍钢筋直径(绑扎接头不小于30倍钢筋直径),但不得小于500mo(4)钢筋加工质量要求见表l-32表1一32钢筋加工质量检验标准(Imn)项目允许偏差检验方法受力钢筋顺长度方向全长的净尺寸10钢尺检查弯起钢筋的弯折位置+20钢尺检查箍筋内净尺寸S钢尺检查(5)绑扎

8、钢筋接头的搭接长度应符合表1-33的规定。表1-33绑扎接头的搭接长度钢筋类别受拉区(mm)受压区(mm)检测方法130d20d尺量35d2Sd尺量m45d30d尺量(6)钢筋地位质量应符合表1-34的规定。表1-34钢筋位置的允许偏差项目允许偏差(mm)检测方法受力钢筋的间矩10尺量受力钢筋的排距5尺量箍筋、横向钢筋间距绑扎骨架士20尺量焊接骨架10尺量受力钢筋保护层板、墙士3尺量3 .底板模板安装(1)模板选择:基础底板模板可采用组合钢模板或胶合板模板现场拼装。对于周转次数多或有特殊要求的部位(变形缝、后浇带等),也可采用加工专用或组合式钢模板与钢支架,以适应特殊需要。(2)底板吊模安装:

9、墙体下部施工缝宜留于距底板面或梗斜以上不少于200mm-300mm的墙身上,该部位采用吊模处置,吊模底部应采用同强度等级细石混凝土垫块与钢筋三角架支顶牢固。(3)变形缝橡胶止水带加固:当结构底板变形缝部位设计有橡胶止水带时,应特殊注意橡胶止水带的加固与就位正确,在结构内的部分通过加设钢筋支架夹紧,结构外的部分可采用方木排架固定。4 .底板混凝土浇筑(1) 一般要求:底板混凝土应陆续浇灌,不得留设施工缝;采用压茬赶浆的方法浇筑。(2)结构变形缝部位的浇筑:当设有结构变形缝时,应以变形缝为界跳仓施工。变形缝浇筑进程中应先将止水带下部的混凝土振实后再浇筑上部混凝土;振捣进程中不得触动止水带,振捣时间

10、以混凝土表面开头泛浮浆和不冒气泡为标准。(3)吊模部位的浇筑:吊模内混凝土需待其下部混凝土浇筑完毕且初步沉实后方可进行,振捣后的混凝土初凝前应给予二次振捣,以提高混凝土密实度。1 4)压光收面:混凝土浇筑完毕,及时用平板振捣器和刮杠将混凝土表面刮平,排除表面泌水。待混凝土收水后用木抹子搓压平实,铁抹子收光,初凝后立刻覆盖养生。(5)混凝土试块的留置1)抗压强度标准养护试块:每工作班不应少于1组,每组3块;每浇筑100/或每段长不大于IOOm时,不应少于1组,每组3块。2)与结构同条件养护试块应依据需要数量留置。3)抗渗试块:每浇500?混凝土不得少于1组,每组6块。4)抗冻试块留置组数按抗冻标

11、号规定留置,每浇500m3或不足500/混凝土留置1组;当配合比和施工条件发生变化时,应增加留置组数。(6)混凝土养护:混凝土的养护应避免混凝土早期脱水和养护进程中缺水。常温下,混凝土采用覆盖浇水养护,每天浇水次数应能保证混凝土表面始终处于湿润状态,养护时间对于普通混凝土不得少于7d,其余有抗渗要求的混凝土不得少于Mdo(7)底板施工缝处置1)抗渗混凝土墙体一般只允许留设水平施工缝,其地位不应留在剪力与弯距最大处,下部施工缝宜留在高出底板面或梗斜以上不小于20Onlnl的部位,墙体有孔洞时,施工缝距孔洞底边缘不宜小于30Onin1。2)墙体施工缝可做成企口缝、高低缝和止水钢板三种形式;当墙厚在

12、30OmnI以上时,宜采用企口缝,当墙厚小于30Omm时,可采用外低内高的高低缝或止水钢板。施工缝留置形式见图IT0。图1一10施工缝留置形式示意图3)在施工缝上继续浇筑混凝土前,己浇筑混凝土的强度不得小于2.5Ni2;先将混凝土表面凿毛,清除浮浆和杂物,用水冲洗洁净,并坚持湿润,再铺一层20mm25mm厚与所浇混凝土原料和灰砂比相同的水泥砂浆后设专人细致振实,确保新、旧混凝土密切结合。(8)变形缝部位混凝土施工:变形缝止水带应在混凝土浇灌前固定牢固;变形缝两侧混凝土应间隔施工,不得同时浇筑;在一侧混凝土浇筑完毕,止水带经检讨无损伤和位移现象后方可进行另一侧混凝土浇筑;混凝土浇筑时,应细致振捣

13、,使混凝土密切包裹止水带,并避免止水带周边骨料集中。5.侧墙、顶板内模安装(1)模板支架安装:模板与支架宜采用碗扣式脚手架或钢管扣件脚手架,支架方案经设计计算确定。(2)内模安装D内模安装时水平和垂直支撑采用可调支撑,控制侧墙、顶板标高。2)侧墙模板宜采用胶合板或钢模板,钢带或木带间距经计算确定。3)模板接缝处用细海绵胶条填实,防止漏浆。4)矩形管沟的直墙侧模,应用两侧带橡胶锥垫且带有套管的定型穿墙螺栓固定,安装螺栓的数量与布局应通过计算确定。拆模后剔除橡胶锥垫,抽出螺栓用微膨胀水泥砂浆塞孔压平,或将螺栓留在混凝土中只将橡胶锥垫内的螺栓切除,用微膨胀水泥砂浆补孔压平。5)矩形管沟的直墙侧模不采

14、用螺栓固定时,其两侧模板间应加设临时支撑杆,浇筑应随混凝土面接近撑杆时,将撑杆拆除。6)模板表面应涂刷脱模剂。7)模板接缝处应密切吻合,能够用胶条嵌缝,如果缝隙过大应重新加工或修改模板尺寸。8)固定模板的支撑不得与脚手架发生联系,侧墙模板与顶板模板的支设应自成体系,不得因拆除侧模影响顶板支撑。9)矩形管沟的模板可一次或分次支设。10)管沟顶板的底模,当跨度等于或大于4m时,其底模应预设适当的拱度,其起拱宜为全跨长2%。3%o,当设计有要求时按设计执行。11)变形缝止水带应与端部支撑同步完成。架立止水带的钢筋应预先制作成型。止水带接头宜用热接,并由通过培训的熟练技工完成。止水带宜用专用卡具固定。

15、不得用铁钉、铁丝穿透止水带进行固定。现浇混凝土管沟变形缝的止水带应符合设计要求,安装应牢固、与变形缝垂直、与墙体中心对正。12)模板安装质量允许偏差应符合表1-35的规定。表135模板安装质量允许偏差项次检查项目规定值或允许偏差(mm)检膜频率检验方法范围点数1轴线位置基础10每段构筑物4用经纬仪测量纵横各计2点墙板、管、拱s2相邻两板袅面高低差刨光模板、钢模24用尺量取较大值不刨光模板43表面平整度刨光模板、钢模34用2m直尺不刨光模板54垂直度墙、板0.1%H且不大于62用垂线或经纬仪检验5截面尺寸基础+10,-203用尺量长、宽、高各计1点墙、板+3,-53用尺量长、宽、高各计1点管、拱不小于设计断面2用尺量高、宽(直径)、厚各计1点6中心位置预埋管、件及止水带3每件(孔、
