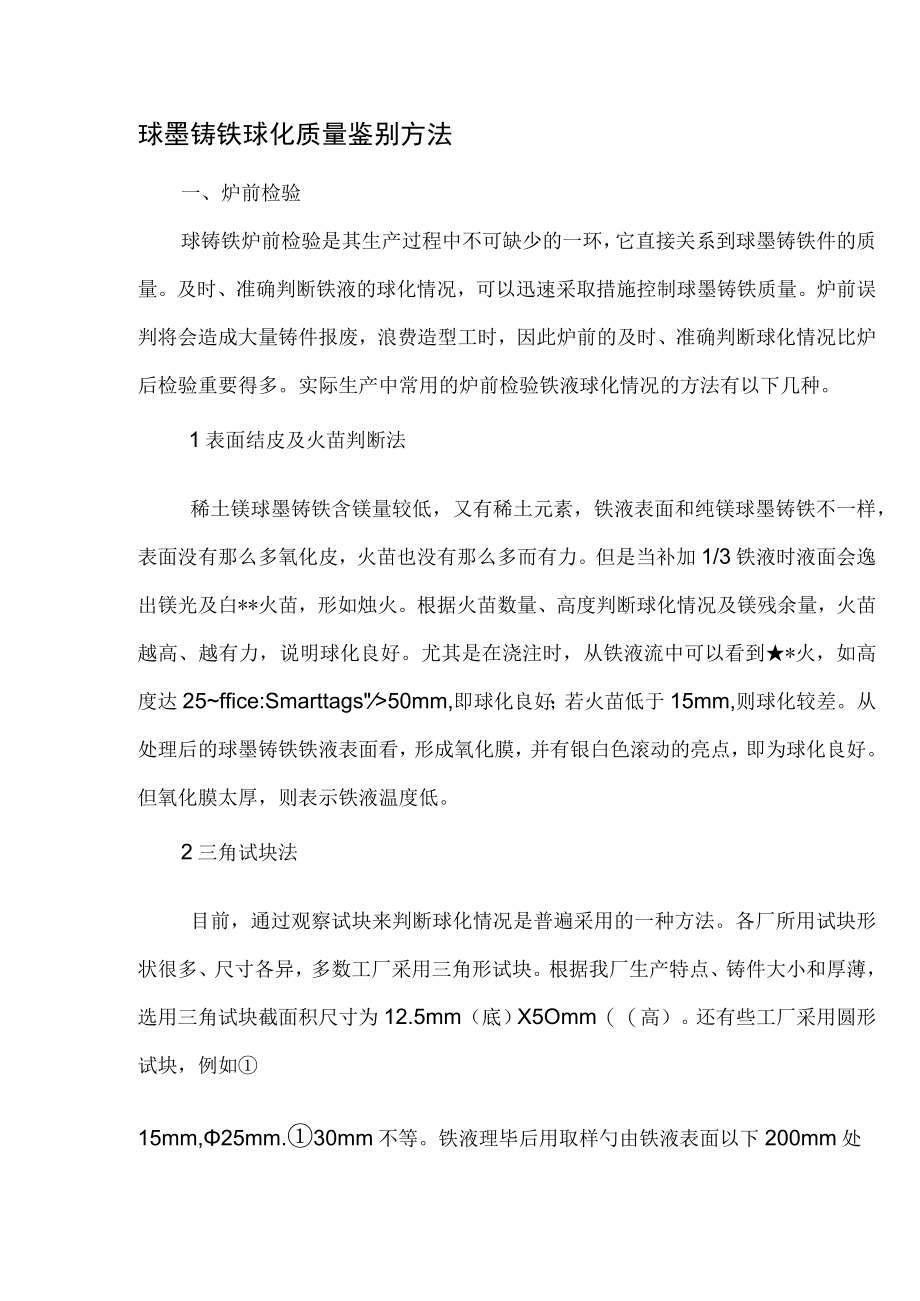

1、球墨铸铁球化质量鉴别方法一、炉前检验球铸铁炉前检验是其生产过程中不可缺少的一环，它直接关系到球墨铸铁件的质量。及时、准确判断铁液的球化情况，可以迅速采取措施控制球墨铸铁质量。炉前误判将会造成大量铸件报废，浪费造型工时，因此炉前的及时、准确判断球化情况比炉后检验重要得多。实际生产中常用的炉前检验铁液球化情况的方法有以下几种。1表面结皮及火苗判断法稀土镁球墨铸铁含镁量较低，又有稀土元素，铁液表面和纯镁球墨铸铁不一样，表面没有那么多氧化皮，火苗也没有那么多而有力。但是当补加1/3铁液时液面会逸出镁光及白*火苗，形如烛火。根据火苗数量、高度判断球化情况及镁残余量，火苗越高、越有力，说明球化良好。尤其是
2、在浇注时，从铁液流中可以看到*火，如高度达25ffice:Smarttags50mm,即球化良好；若火苗低于15mm,则球化较差。从处理后的球墨铸铁铁液表面看，形成氧化膜，并有银白色滚动的亮点，即为球化良好。但氧化膜太厚，则表示铁液温度低。2三角试块法目前，通过观察试块来判断球化情况是普遍采用的一种方法。各厂所用试块形状很多、尺寸各异，多数工厂采用三角形试块。根据我厂生产特点、铸件大小和厚薄，选用三角试块截面积尺寸为12.5mm（底）X5Omm（高）。还有些工厂采用圆形试块，例如15mm,25mm.30mm不等。铁液理毕后用取样勺由铁液表面以下200mm处出液并浇成试块并冷至暗红色方可水淬冷却

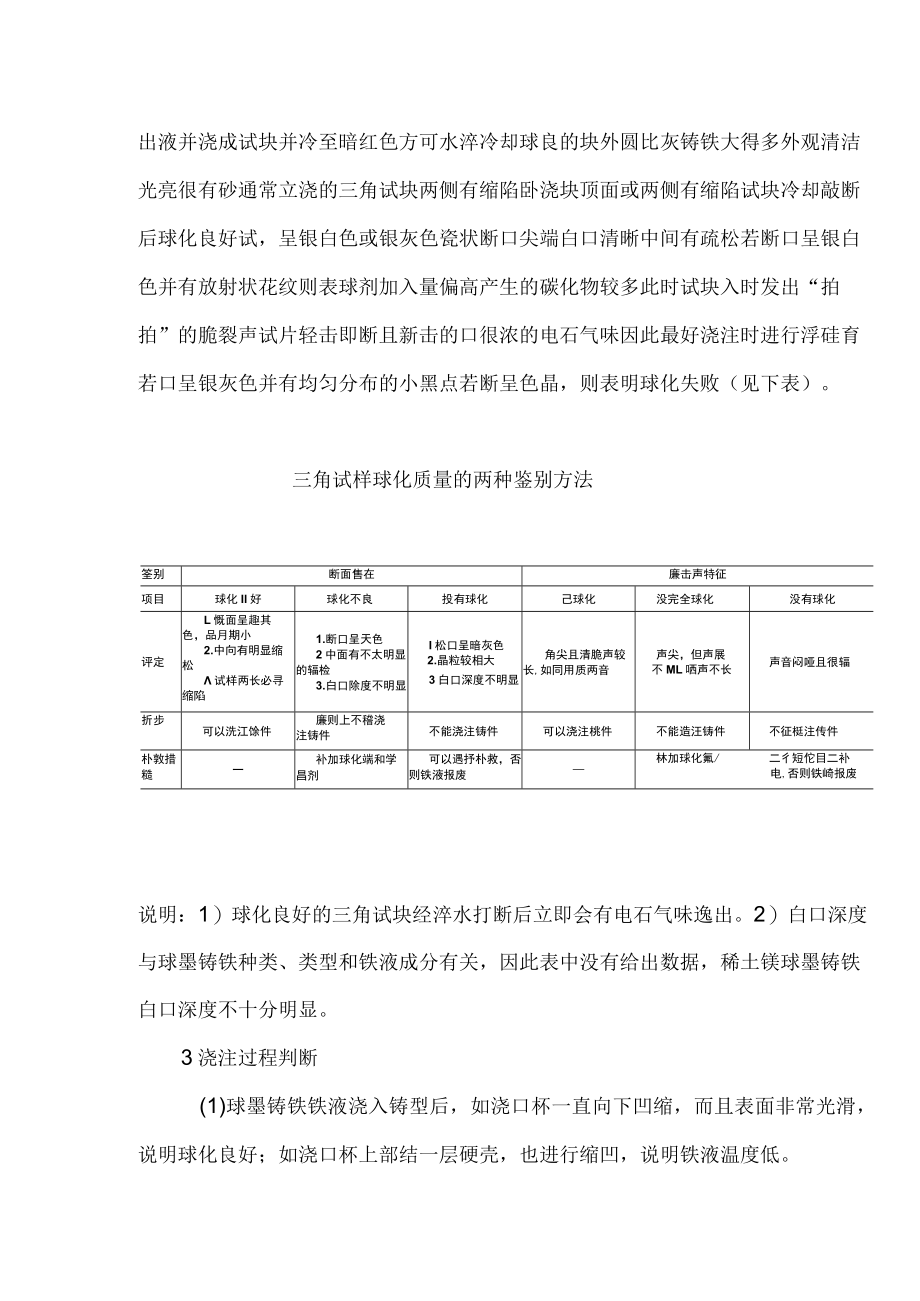

3、球良的块外圆比灰铸铁大得多外观清洁光亮很有砂通常立浇的三角试块两侧有缩陷卧浇块顶面或两侧有缩陷试块冷却敲断后球化良好试，呈银白色或银灰色瓷状断口尖端白口清晰中间有疏松若断口呈银白色并有放射状花纹则表球剂加入量偏高产生的碳化物较多此时试块入时发出“拍拍”的脆裂声试片轻击即断且新击的口很浓的电石气味因此最好浇注时进行浮硅育若口呈银灰色并有均匀分布的小黑点若断呈色晶，则表明球化失败（见下表）。三角试样球化质量的两种鉴别方法筌别断面售在廉击声特征项目球化Il好球化不良投有球化己球化没完全球化没有球化评定L慨面呈趣其色，品月期小2.中向有明显缩松试样两长必寻缩陷1.断口呈天色2中面有不太明显的辐检3.白

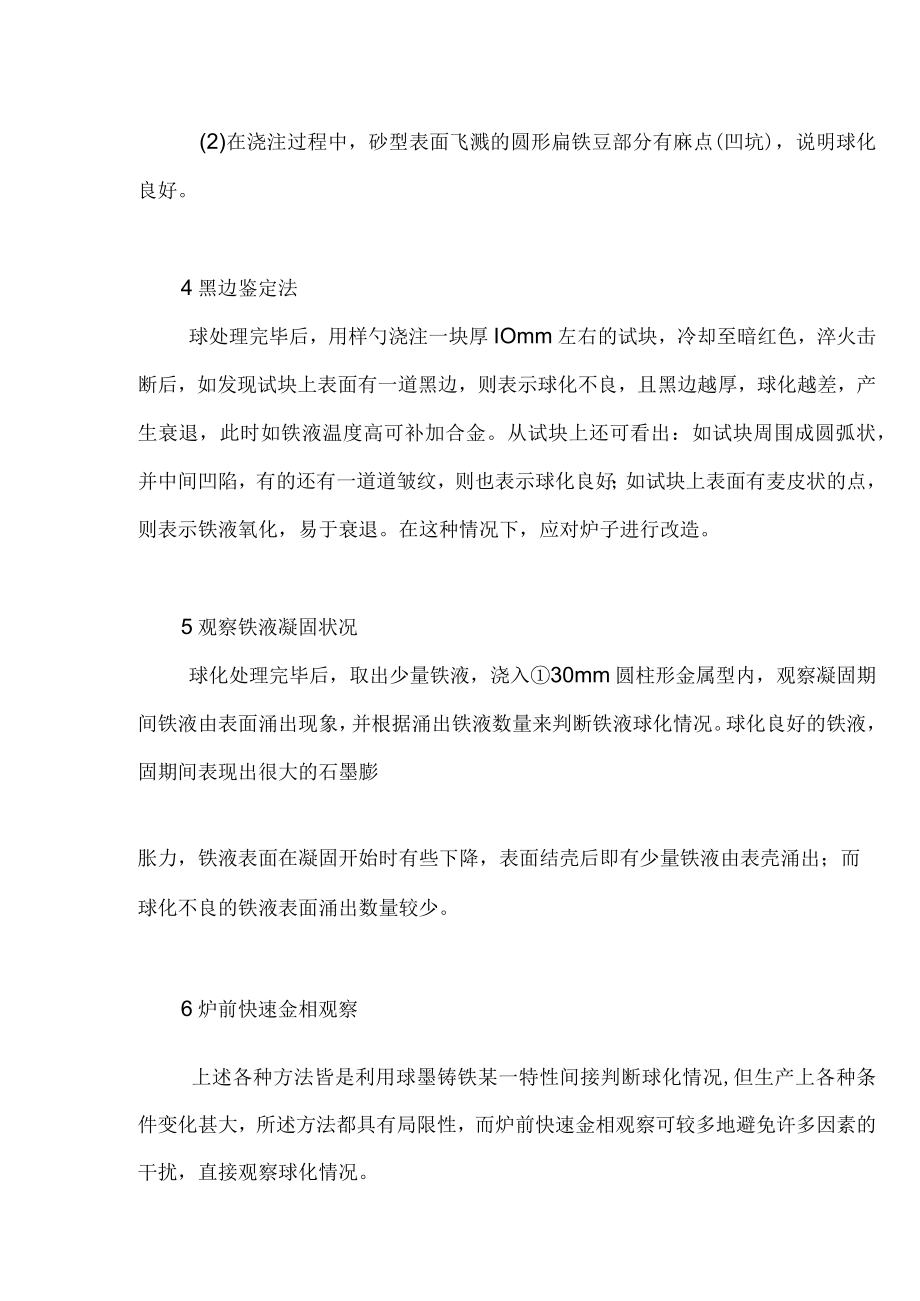

4、口除度不明显I松口呈暗灰色2.晶粒较相大3白口深度不明显角尖且清脆声较长,如同用质两音声尖，但声展不ML哂声不长声音闷哑且很辐折步可以洗江馀件廉则上不稽浇注铸件不能浇注铸件可以浇注桃件不能造汪铸件不征梃注传件朴敦措糙一补加球化端和学昌剂可以遇抒朴救，否则铁液报废林加球化氟/二彳短佗目二补电,否则铁崎报废说明：1）球化良好的三角试块经淬水打断后立即会有电石气味逸出。2）白口深度与球墨铸铁种类、类型和铁液成分有关，因此表中没有给出数据，稀土镁球墨铸铁白口深度不十分明显。3浇注过程判断(1)球墨铸铁铁液浇入铸型后，如浇口杯一直向下凹缩，而且表面非常光滑，说明球化良好；如浇口杯上部结一层硬壳，也进行缩
5、凹，说明铁液温度低。(2)在浇注过程中，砂型表面飞溅的圆形扁铁豆部分有麻点(凹坑)，说明球化良好。4黑边鉴定法球处理完毕后，用样勺浇注一块厚IOmm左右的试块，冷却至暗红色，淬火击断后，如发现试块上表面有一道黑边，则表示球化不良，且黑边越厚，球化越差，产生衰退，此时如铁液温度高可补加合金。从试块上还可看出：如试块周围成圆弧状，并中间凹陷，有的还有一道道皱纹，则也表示球化良好；如试块上表面有麦皮状的点，则表示铁液氧化，易于衰退。在这种情况下，应对炉子进行改造。5观察铁液凝固状况球化处理完毕后，取出少量铁液，浇入30mm圆柱形金属型内，观察凝固期间铁液由表面涌出现象，并根据涌出铁液数量来判断铁液球
6、化情况。球化良好的铁液，固期间表现出很大的石墨膨胀力，铁液表面在凝固开始时有些下降，表面结壳后即有少量铁液由表壳涌出；而球化不良的铁液表面涌出数量较少。6炉前快速金相观察上述各种方法皆是利用球墨铸铁某一特性间接判断球化情况,但生产上各种条件变化甚大，所述方法都具有局限性，而炉前快速金相观察可较多地避免许多因素的干扰，直接观察球化情况。二、炉后金相检验(1)后金相检验主要观察显微组织如石墨形态及分特征金属基体组织夹杂物等通过金相分析可断件量为一改铸质提实基。(2)稀土镁球墨铸铁的化学成分分析也可以说是一种检测手段，如发现问题，配料人员可作适当调整，以免出现重大质量问题。另外，还有力学性能的检测及球墨铸铁件的无损检测等。三、结语球墨铸铁的检测要把“炉后分析”的传统检测方式变“实时在线检测。”作为大中型企业，利用国内外先进的检测手段准确判断球化情况，是铸件质量提高的可靠保证。但对于小型企业，尤其是迅速兴起的乡镇企业来讲，利用球墨铸铁某一特性间接判断球化情况仍具有现实意义。
