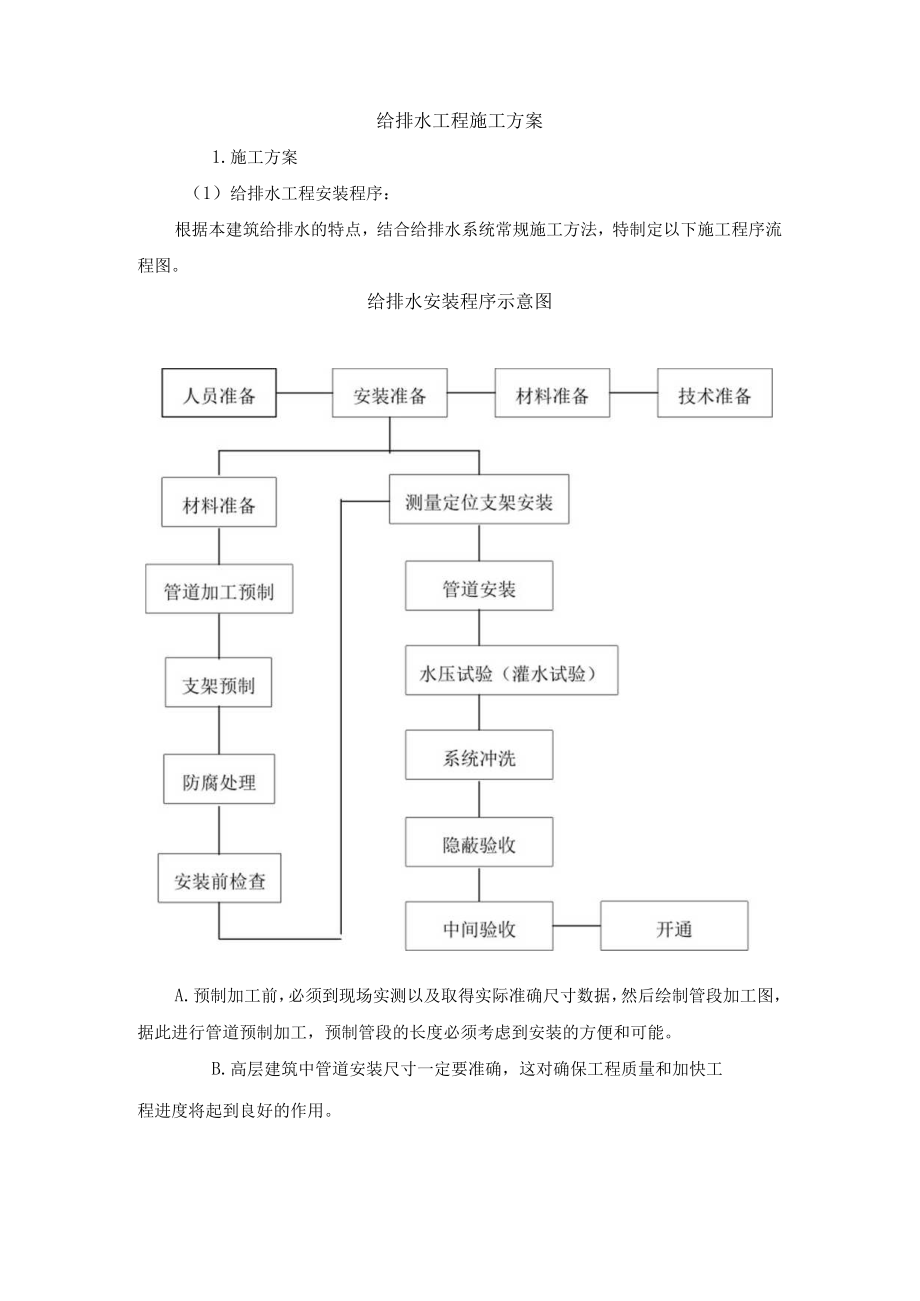

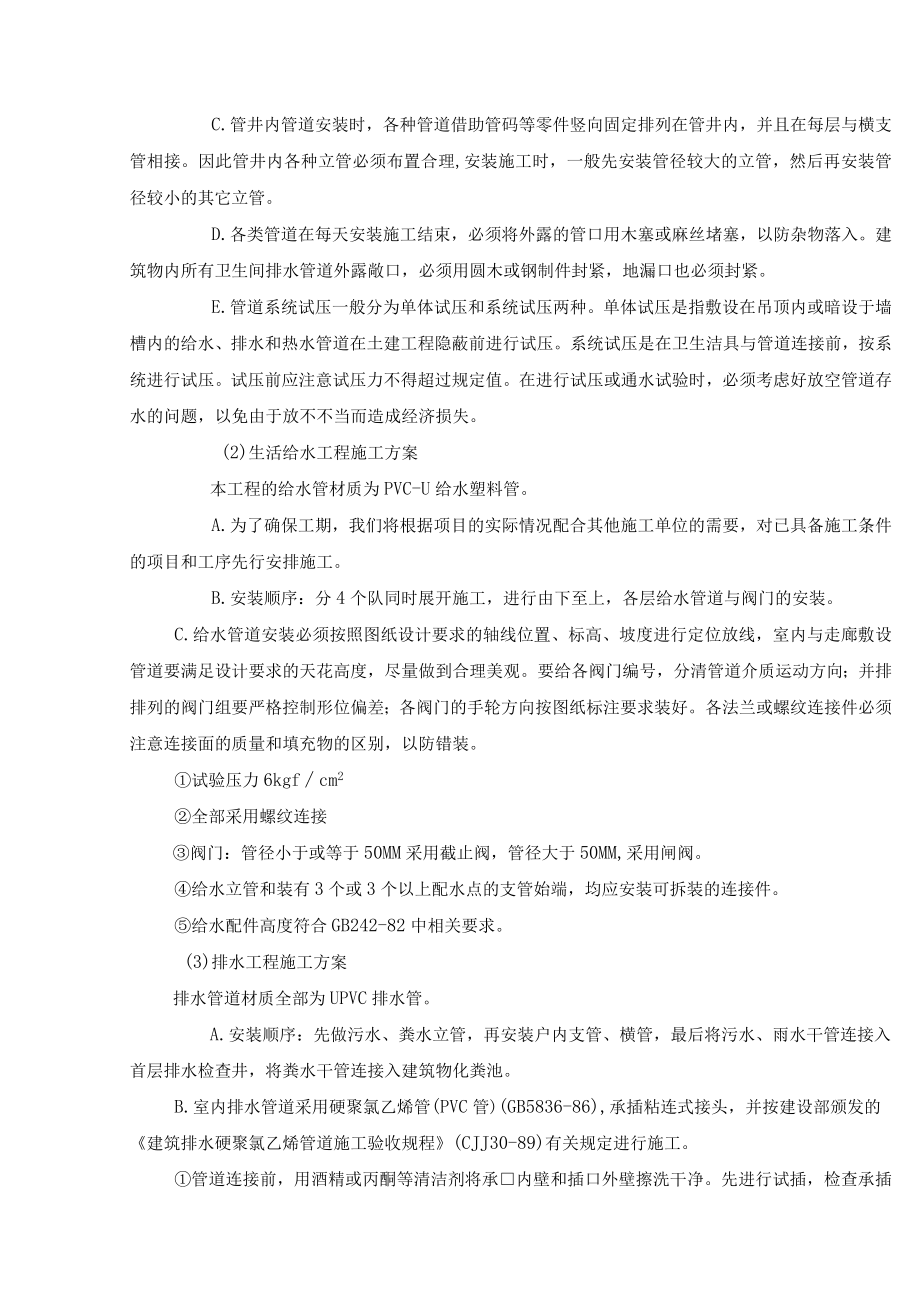

1、给排水工程施工方案1.施工方案（1）给排水工程安装程序：根据本建筑给排水的特点，结合给排水系统常规施工方法，特制定以下施工程序流程图。给排水安装程序示意图A.预制加工前，必须到现场实测以及取得实际准确尺寸数据，然后绘制管段加工图，据此进行管道预制加工，预制管段的长度必须考虑到安装的方便和可能。B.高层建筑中管道安装尺寸一定要准确，这对确保工程质量和加快工程进度将起到良好的作用。C.管井内管道安装时，各种管道借助管码等零件竖向固定排列在管井内，并且在每层与横支管相接。因此管井内各种立管必须布置合理,安装施工时，一般先安装管径较大的立管，然后再安装管径较小的其它立管。D.各类管道在每天安装施工结束
2、，必须将外露的管口用木塞或麻丝堵塞，以防杂物落入。建筑物内所有卫生间排水管道外露敞口，必须用圆木或钢制件封紧，地漏口也必须封紧。E.管道系统试压一般分为单体试压和系统试压两种。单体试压是指敷设在吊顶内或暗设于墙槽内的给水、排水和热水管道在土建工程隐蔽前进行试压。系统试压是在卫生洁具与管道连接前，按系统进行试压。试压前应注意试压力不得超过规定值。在进行试压或通水试验时，必须考虑好放空管道存水的问题，以免由于放不不当而造成经济损失。(2)生活给水工程施工方案本工程的给水管材质为PVC-U给水塑料管。A.为了确保工期，我们将根据项目的实际情况配合其他施工单位的需要，对已具备施工条件的项目和工序先行安
3、排施工。B.安装顺序：分4个队同时展开施工，进行由下至上，各层给水管道与阀门的安装。C.给水管道安装必须按照图纸设计要求的轴线位置、标高、坡度进行定位放线，室内与走廊敷设管道要满足设计要求的天花高度，尽量做到合理美观。要给各阀门编号，分清管道介质运动方向；并排排列的阀门组要严格控制形位偏差；各阀门的手轮方向按图纸标注要求装好。各法兰或螺纹连接件必须注意连接面的质量和填充物的区别，以防错装。试验压力6kgfcm2全部采用螺纹连接阀门：管径小于或等于50MM采用截止阀，管径大于50MM,采用闸阀。给水立管和装有3个或3个以上配水点的支管始端，均应安装可拆装的连接件。给水配件高度符合GB242-82

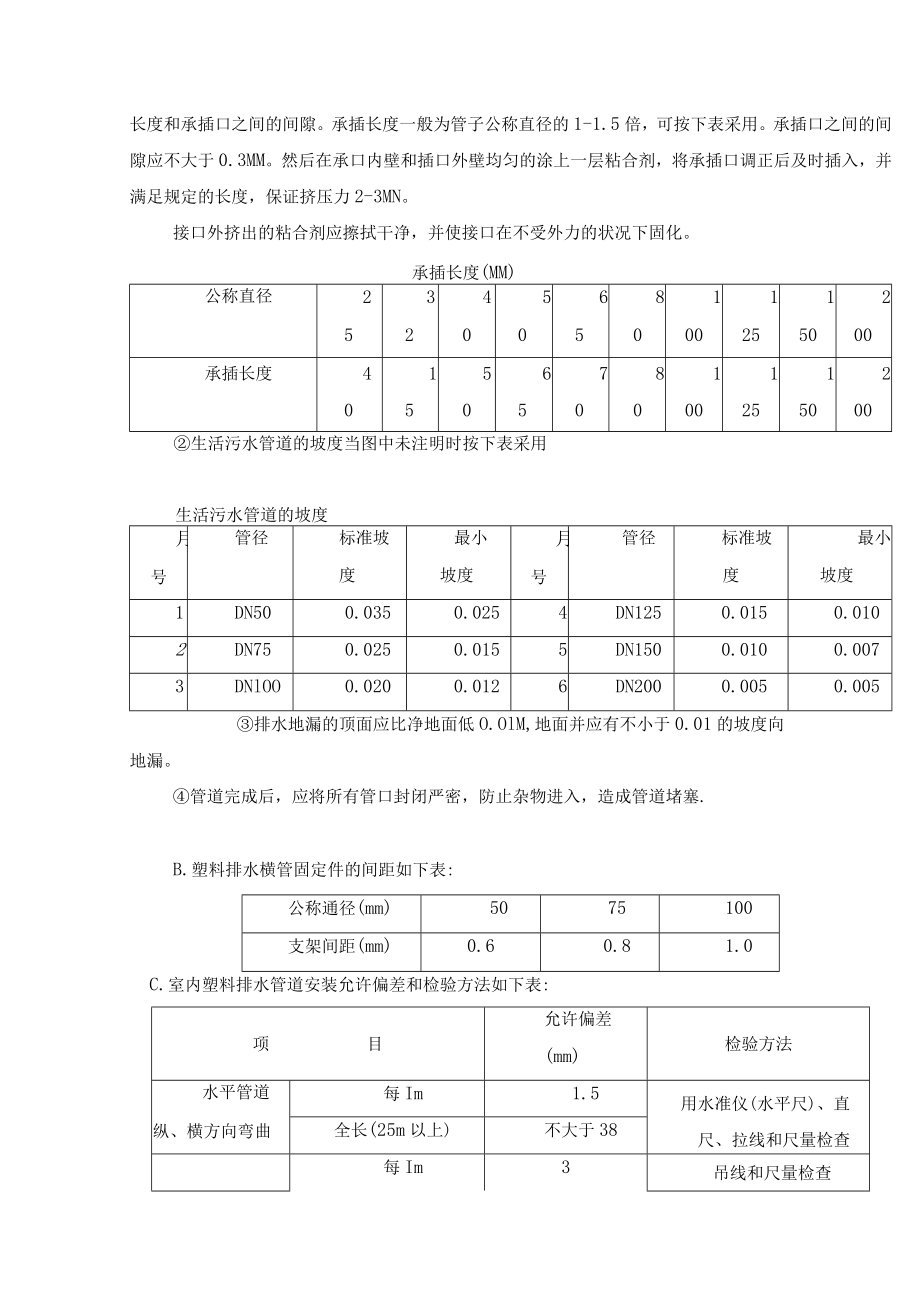

4、中相关要求。(3)排水工程施工方案排水管道材质全部为UPVC排水管。A.安装顺序：先做污水、粪水立管，再安装户内支管、横管，最后将污水、雨水干管连接入首层排水检查井，将粪水干管连接入建筑物化粪池。B.室内排水管道采用硬聚氯乙烯管(PVC管)(GB5836-86),承插粘连式接头，并按建设部颁发的建筑排水硬聚氯乙烯管道施工验收规程(CJJ30-89)有关规定进行施工。管道连接前，用酒精或丙酮等清洁剂将承内壁和插口外壁擦洗干净。先进行试插，检查承插长度和承插口之间的间隙。承插长度一般为管子公称直径的1-1.5倍，可按下表采用。承插口之间的间隙应不大于0.3MM。然后在承口内壁和插口外壁均匀的涂上一
5、层粘合剂，将承插口调正后及时插入，并满足规定的长度，保证挤压力2-3MN。接口外挤出的粘合剂应擦拭干净，并使接口在不受外力的状况下固化。承插长度(MM)公称直径253240506580100125150200承插长度415678111205050000255000生活污水管道的坡度当图中未注明时按下表采用生活污水管道的坡度月号管径标准坡度最小坡度月号管径标准坡度最小坡度1DN500.0350.0254DN1250.0150.0102DN750.0250.0155DN1500.0100.0073DNlOO0.0200.0126DN2000.0050.005排水地漏的顶面应比净地面低O.OlM,地
6、面并应有不小于0.01的坡度向地漏。管道完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞.B.塑料排水横管固定件的间距如下表:公称通径(mm)5075100支架间距(mm)0.60.81.0C.室内塑料排水管道安装允许偏差和检验方法如下表:项目允许偏差(mm)检验方法水平管道纵、横方向弯曲每Im1.5用水准仪(水平尺)、直尺、拉线和尺量检查全长(25m以上)不大于38立管垂直度每Im3吊线和尺量检查全长(5m以上)不大于15D.隐蔽排水管灌水试验须符合设计要求和施工规范规定。E.管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞。F.排水管道的冲洗、排污方案：排污包括吹扫
7、和冲洗及过滤三个步骤：管道安装前必须进行吹污抹拭，排除管道内污物，安装后需进行分段、分片、分层及整体逐级用水冲洗排污，保证管内清洁干净。系统管网排污工作完成后，方可进行水循环过滤、清洗、排污、换水、排放，反复多次至干净为止。特别注意，严禁将污泥、杂物、铁屑、焊渣等吹入或冲洗入设备内，确保设备清洁干净地运行。安装完的管道应加强保护，尤其立管距地2m以下时，应用木板捆绑保护。G.严禁利用塑料管道作为安全带的拉点、吊顶的吊点。不允许明火烘烤塑料管，以防管道变形。H.油漆粉刷前应将管道用纸包裹，以免污染管道。*本工程各类管材注意的问题*1.预制加工前，必须到现场实测以及取得实际准确尺寸数据，然后绘制管
8、段加工图，据此进行管道预制加工，预制管段的长度必须考虑到安装的方便和可能。2 .各类管道在每天安装施工结束，必须将外露的管口用木塞或麻丝堵塞,以防杂物落入。建筑物内所有卫生间排水管道外露敞口，必须用圆木或钢制件封紧，地漏口也必须封紧。3 .管道系统试压一般分为单体试压和系统试压两种。单体试压是指敷设在地下的给水管道在工程隐蔽前进行试压。系统试压是在系统与管道连接完后，按系统进行试压。试压前应注意试压力不得超过规定值。在进行试压或通水试验时,必须考虑好放空管道存水的问题，以免由于放不不当而造成经济损失。(4)吹洗工艺A.先吹洗给水管道系统底部干管，后吹洗各环路支管。由给水入户管控制阀前接临时供水
9、入口向系统供水。关闭其它支管的控制阀门，只开启干管末端支管(一根或几根)最底层的阀门，由底层放水并引至排水系统内。观察出水口处水质的变化。底层干管吹洗后再依次吹洗完毕为止。吹洗后如实填写吹洗记录,存入工程技术档案内。B.吹洗时应符合下述几项技术要求：吹洗时水压应大于系统供水的工作压力。 出水口处的管径截面不得小于被冲洗管径截面的3/5(即出水口管径应比被冲洗管径小1号)。出口管径截面大，出水流速低，无冲洗力。出口管径截面小，出水流速大，不好操作和观察。 出水口处的排水流速V不小于1.5mso为方便控制吹洗水管管径与流速的关系，可参考下表数据选用。吹洗增压水泵流量接管流速选用表小时流量秒流量DN
10、管径流速(ms)M3hm7s324050708010012515050.00141.671.080.72100.0027150.00420.78200.00562.141.121.080.71250.00692.361.501.330.88300.00833.521.841.601.060.67400.0112.222.121.400.89500.0142.972.691.781.140.79600.01673.783.222.131.360.94700.0193.652.421.541.072.施工技术措施（1）室内给水管道本工法适用于民用和一般工业建筑的给水管道安装工程。A.材料要求管及管
11、件的规格应符合设计压力要求,管壁厚薄均匀，内外光滑整洁,无砂眼、毛刺和疙瘩裂纹；管件无变形、砂眼、毛刺等缺陷管材及管件均有出厂合格证。水表的规格应符合设计要求及自来水公司确认，表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体表面光洁，无裂纹、开关灵活、关闭严密，填料密封完好无渗漏，有出厂合格证。B.工艺流程：安装准备一预制加工一干管安装一立管安装一支管安装f管道试压一管道冲洗一管道防腐保温C.安装技术措施：安装准备：安装前认真熟悉图纸，根据施工方案确定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和
12、装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理，有问题时及时与设计有关人员研究解决，办好变更洽商记录。预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。干管安装：在干管安装前将管壁及接口处用砂布清扫干净，联接的对口间隙应不小于2mm,找平找直后，将管道固定，管道拐弯和始端处应支撑顶牢，防止轴向移动，所有管口应随时封堵好。立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调下时的标记，校核预留甩口的高
13、度、方向是否正确。支管甩口均应加好临时封堵，立管阀门安装应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。立管暗装：竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。安装在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。支管的甩口应露明并加好临时封堵。支管明装：将预制好的支管从支管甩口依次逐段进行安装，有阀门时应将法兰卸下再安装，根据管道长度适当加好临时固定卡，核对不同卫生器具的冷热水预留口高度、位置是否正确,找平找正后栽支管卡件,去掉临时固定卡，上好临时封堵。支管如装有水表先装上连接管，试压后在交工前拆下连接管，安装水表。支管暗装：确定支管高度后画线
