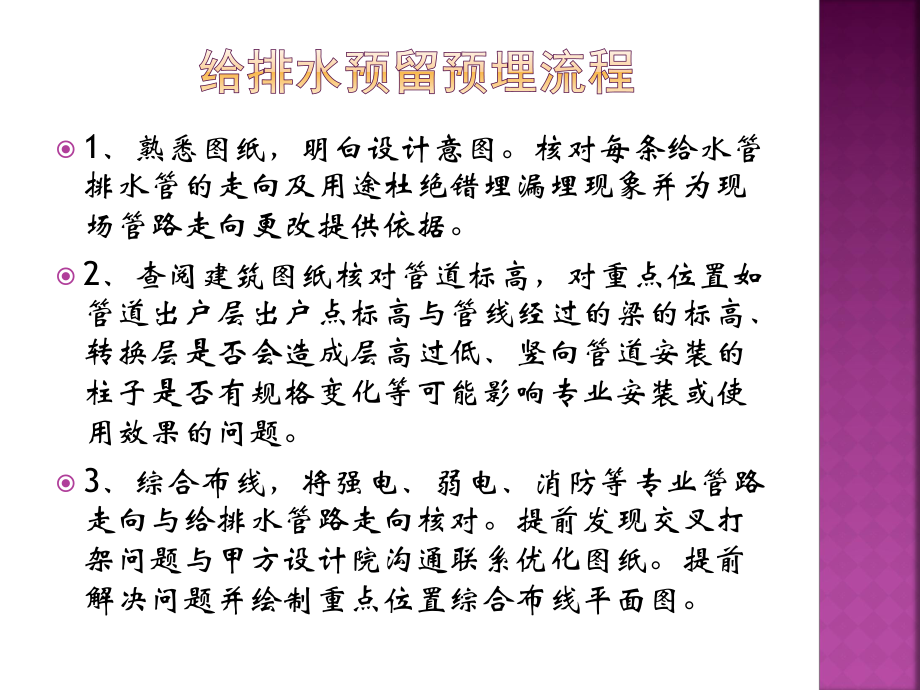

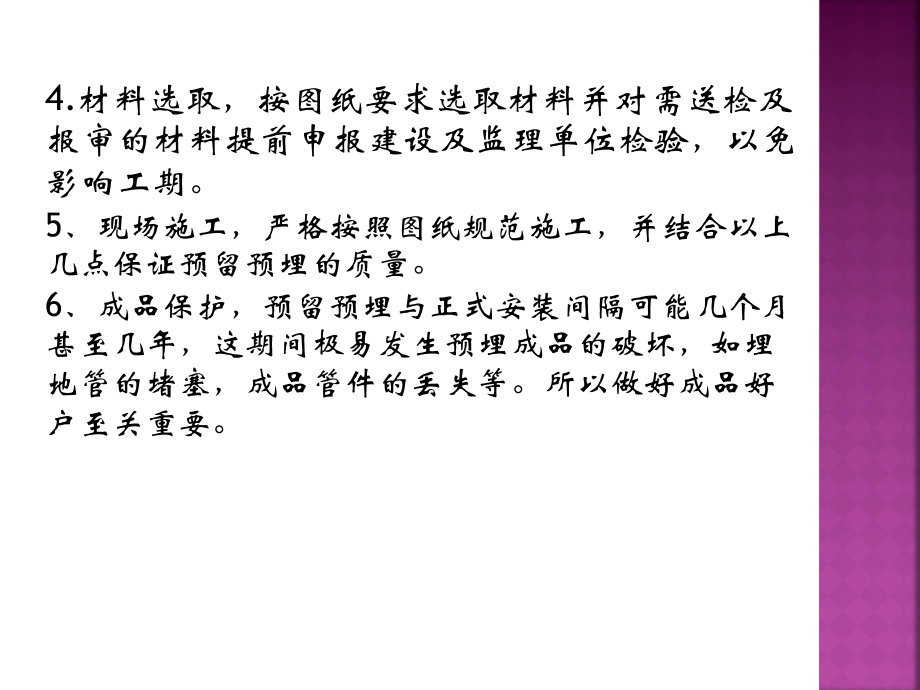

1、1、熟悉图纸，明白设计意图。核对每条给水管排水管的走向及用途杜绝错埋漏埋现象并为现场管路走向更改提供依据。2、查阅建筑图纸核对管道标高，对重点位置如管道出户层出户点标高与管线经过的梁的标高、转换层是否会造成层高过低、竖向管道安装的柱子是否有规格变化等可能影响专业安装或使用效果的问题。3、综合布线，将强电、弱电、消防等专业管路走向与给排水管路走向核对。提前发现交叉打架问题与甲方设计院沟通联系优化图纸。提前解决问题并绘制重点位置综合布线平面图。4.材料选取，按图纸要求选取材料并对需送检及报审的材料提前申报建设及监理单位检验，以免影响工期。5、现场施工，严格按照图纸规范施工，并结合以上几点保证预留预
2、埋的质量。6、成品保护，预留预埋与正式安装间隔可能几个月甚至几年，这期间极易发生预埋成品的破坏，如埋地管的堵塞，成品管件的丢失等。所以做好成品好户至关重要。1、预埋木模、木模预留应用于洞口大于或等于300*300的给水管及风管.木模加工应规整齐平，楼板洞上安装木盒应高于混凝土表面大于30mm，墙体木模两端应预留12mm余量，防止木模影响结构模板的固定，与模板接口处应加设海绵条，防止跑模漏浆。 注意事项:木模在土建浇筑混凝土期间容易变形和位移所以固定时采用铁丝四周捆扎牢固，土建合模前应有专人配合看护防止移位，并且规格大于300*300的木模应在木模内部设置加固措施，防止木模受压变形。木模四周铁丝
3、捆扎，及内部支撑。木模四周铁丝捆扎，及内部支撑。左侧未做好固定措施造成位移左侧未做好固定措施造成位移2刚性防水套管、刚性防水套管多用于地下室外墙管道出户。套管的及翼环的材质应符合施工规范规定要求，翼环的厚度为10mm，焊接饱满，焊渣清理干净。防水套管内外壁也应清理干净，管内壁刷防腐漆两道。刚性防水套管两段应齐平，安装固定后与模板间预留12mm余量，与模板结合的部位加设海绵条。注意事项:刚性防水套管分为A、B、C、型，A型用于钢管，B、C型用于用于球墨铸铁钢管及铸铁管。也可用于非金属管材但使用时应注意根据管材壁厚修改套管尺寸3、柔性防水套管、柔性防水套管多用于水池水箱出入水口处，柔性防水套管的材
4、质焊接要求必须符合图集及施工规范规定要求。加工的零配件应规整，打磨光滑，内壁防腐到位，法兰轴线垂直。预埋时应只预埋管体，法兰内口与模板内壁在同一垂直面上。注意事项：柔性防水套管必须将套管一次凝固于墙内，安装后注意保管配套法兰及止水环。4、地下预埋管道、预埋管道在埋设前应分段进行预制和加工，在底板底筋绑扎时插入施工。保证管道完好和牢固必要时加设角钢等固定。管道的坡度应满足设计要求，坐标标高准确。注意事项:埋地管安装时应随时跟进土建的施工进度，避免错过预埋时间及现场其他专业工人破坏成品。安装完成后在管道两端应做好相应的封堵以防日后安装时管路堵塞5、普通套管预埋，凡穿过楼板、墙体基础等处，必须设置套
5、管。套管管径应比穿墙、穿楼板的管径大2号。过墙套管长度=墙厚+墙两面抹灰厚度。 过楼板套管长度=楼板厚度+板底抹灰厚度+地面抹灰厚度+20mm。 套管两端应平齐，管内外应刷防锈漆一道。垂直套管应采用线坠统一吊线找好垂直度后方可固定。 冷冻水、明装的冷凝水及穿出室外的冷却水套管预埋时应考虑保温的厚度，保证保温厚度与套管之间的余量。 穿墙套管两端应与墙面平齐。穿楼板套管下端应与楼板面平齐，上端高 出地面20-30mm。同时高层建筑的竖向垂直预留洞极易产生偏差，安装时应尽量将预留洞留大一些，消化误差。套管安装示意图套管安装示意图现场施工图现场施工图出户管标高错误 由于出户位置结构一般较为复杂多变，极
6、易造成错埋，漏埋现象。安装前应认真查看结构图纸，避免出现错埋漏埋现象。注意土建结构标高的变化，选取合适的标高参照点。车道位置，标高量错误造成洞口错埋一层设计疏忽 由于给排水专业图纸与建筑图纸一般不是同一设计师设计，所以经常会出现按照专业图纸预埋的洞口在后期安装时由于结构原因无法使用。在预留前应核对本专业管线走向是否可行。雨水管按图纸施工管道上半部分穿梁。预埋洞口低 这里所说洞口低不是按图预埋错误而是不满足日后使用要求需重新开洞。如车道处排水管，各机房内等都需考虑日后使用标高以防管道安装后发现问题重新整改。高层建筑竖向预埋洞偏差及未随结构变更及时调整 高层建筑竖向管道垂直预留洞口多，随着楼层的增
7、加极易发生偏差积小成大。所以预埋竖向套管时应注意尽量减小偏差并采用较大套管以减小误差累计所照成的影响。同时注意土建部分结构变化未在专业图纸明显体现，预埋时应注意结构变化对后期安装的影响柱子随层数增加变小，造成外侧排水管采用挑架。套管高度过低 在预埋过程中应注意卫生间、厨房及屋面等特殊位置。预埋套管高度要考虑进垫层、保温层、防水层等因素确定完成面最终高度，同时出屋面且无法固定的PVC通气管套管应注意保证套管高出屋面完成面30cm以保证PVC管稳固。套管歪斜无法使用，或找不到 套管安装时应遵守施工工艺套严格按照管道走向布置，套管尺寸不易过短并做好套管的封堵及固定措施。督促工人增强责任感。套管制作时
8、两端不平齐，造成预埋时套管歪斜。套管预埋位置不合理，造成安装困难 预埋的目的是方便正式安装，所以套管预埋时要在脑海中形成套管位置管道的安装效果，注意与建筑物内壁的距离、安装后的美观度等等。并不是所有的预埋都一定要以图纸为准。左侧图片巨墙体过近检修不方便、右侧图片距墙体过远影响美观。 在施工中如何做好水电安装的在施工中如何做好水电安装的预留预埋，很多人会认为这是件预留预埋，很多人会认为这是件小事。没有预埋好，总是有办法小事。没有预埋好，总是有办法解决的，的确解决的，的确不错。但是如果把不错。但是如果把预留预埋做好了预留预埋做好了,对后序的施工对后序的施工,将起到事半功倍的作用将起到事半功倍的作用。
