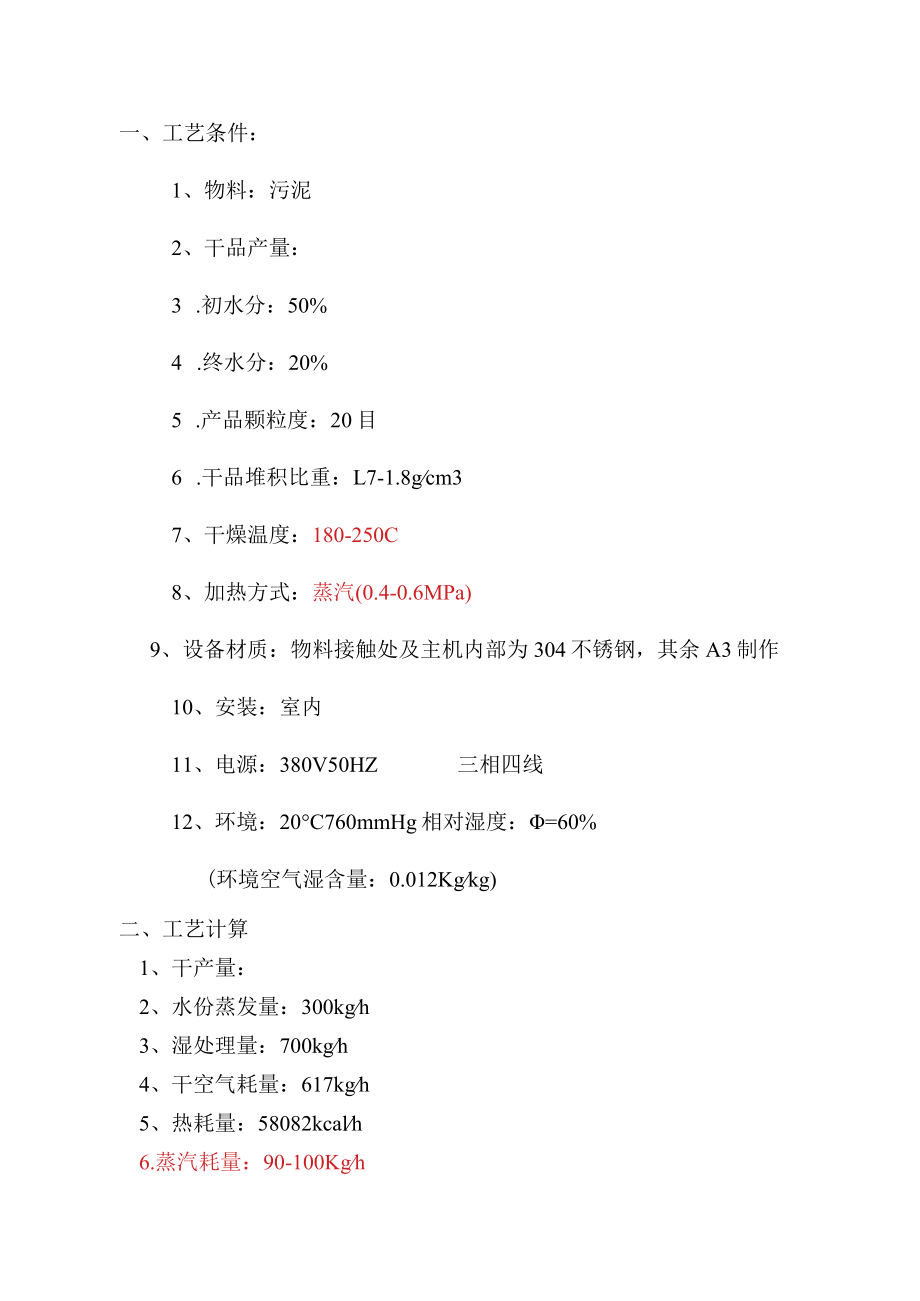

1、KJ-20空心浆叶干燥机一、工艺条件：1、物料：污泥2、干品产量：3 .初水分：50%4 .终水分：20%5 .产品颗粒度：20目6 .干品堆积比重：L7-1.8gcm37、干燥温度：180-250C8、加热方式：蒸汽(0.4-0.6MPa)9、设备材质：物料接触处及主机内部为304不锈钢，其余A3制作10、安装：室内11、电源：380V50HZ三相四线12、环境：20C760mmHg相对湿度：=60%(环境空气湿含量：0.012Kgkg)二、工艺计算1、干产量：2、水份蒸发量：300kgh3、湿处理量：700kgh4、干空气耗量：617kgh5、热耗量：58082kcalh6.蒸汽耗量：90

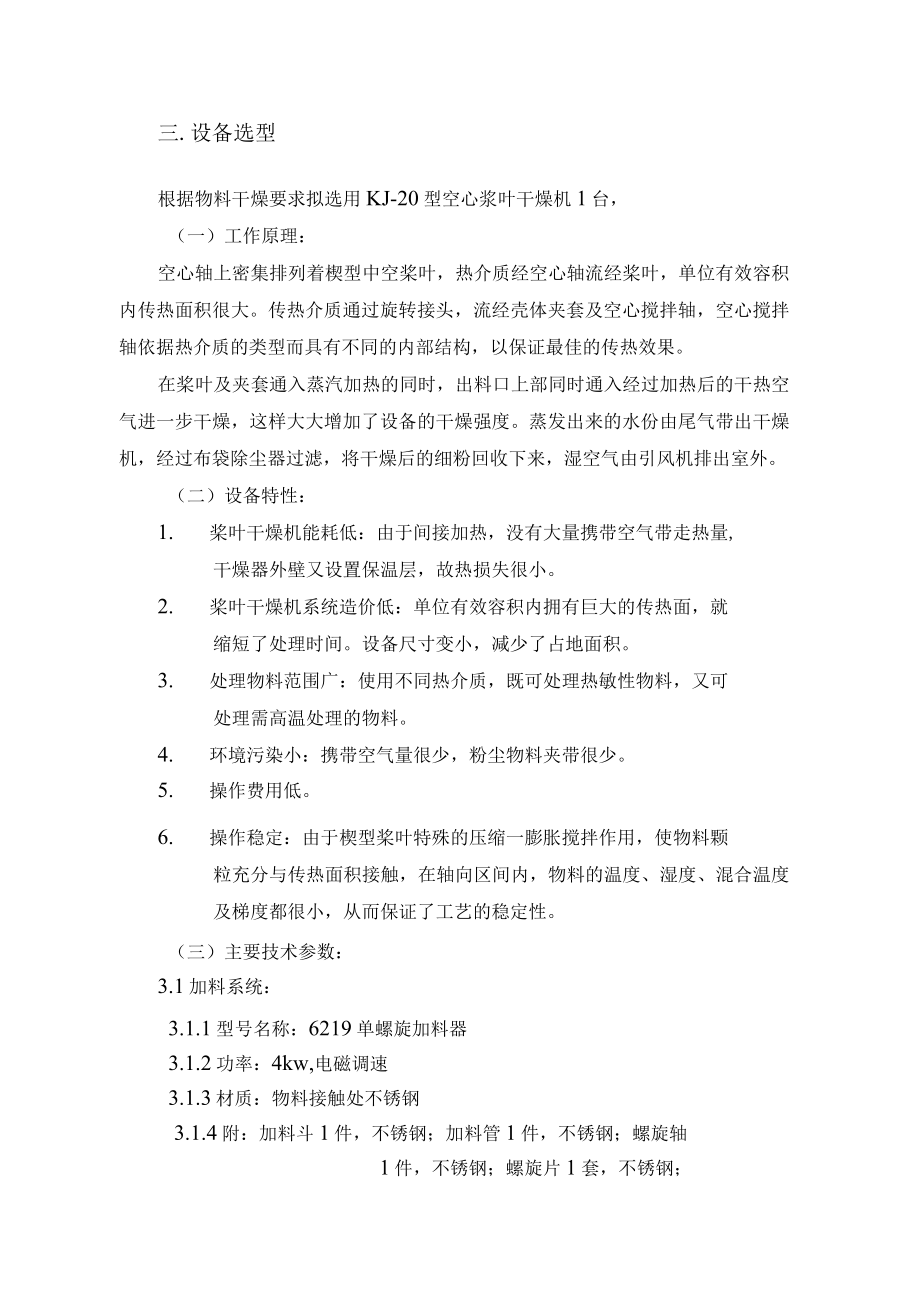

2、-100Kgh三.设备选型根据物料干燥要求拟选用KJ-20型空心浆叶干燥机1台，（一）工作原理：空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。在桨叶及夹套通入蒸汽加热的同时，出料口上部同时通入经过加热后的干热空气进一步干燥，这样大大增加了设备的干燥强度。蒸发出来的水份由尾气带出干燥机，经过布袋除尘器过滤，将干燥后的细粉回收下来，湿空气由引风机排出室外。（二）设备特性：1. 桨叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量,干燥器外壁
3、又设置保温层，故热损失很小。2. 桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，减少了占地面积。3. 处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。4. 环境污染小：携带空气量很少，粉尘物料夹带很少。5. 操作费用低。6. 操作稳定：由于楔型桨叶特殊的压缩一膨胀搅拌作用，使物料颗粒充分与传热面积接触，在轴向区间内，物料的温度、湿度、混合温度及梯度都很小，从而保证了工艺的稳定性。（三）主要技术参数：3.1加料系统：3.1.1型号名称：6219单螺旋加料器3.1.2功率：4kw,电磁调速3.1.3材质：物料接触处不锈钢3.1.
4、4附：加料斗1件，不锈钢；加料管1件，不锈钢；螺旋轴1件，不锈钢；螺旋片1套，不锈钢；联轴器1件，HT200；1、型号：KJG-202、传热面积：20m23、有效容积：L2m34、主机转速：10-30rpm5、传动电机功率：7.5kw变频调速6、设计压力：0.4-0.6MPa主机上箱体:4mm304不锈钢外部保温7、下箱体主机内壁：8mm3041件8、下箱体主机夹套：8mmA31件9、保温厚：80mm硅酸铝10、法兰：40mmA3外贴3mm304不锈钢2件11、端盖板：30mmA3内贴3mm304不锈钢2件12、填料座：2件45钢（填料:20x20四氟盘根）13、填料压盖：2件A314、空心浆
