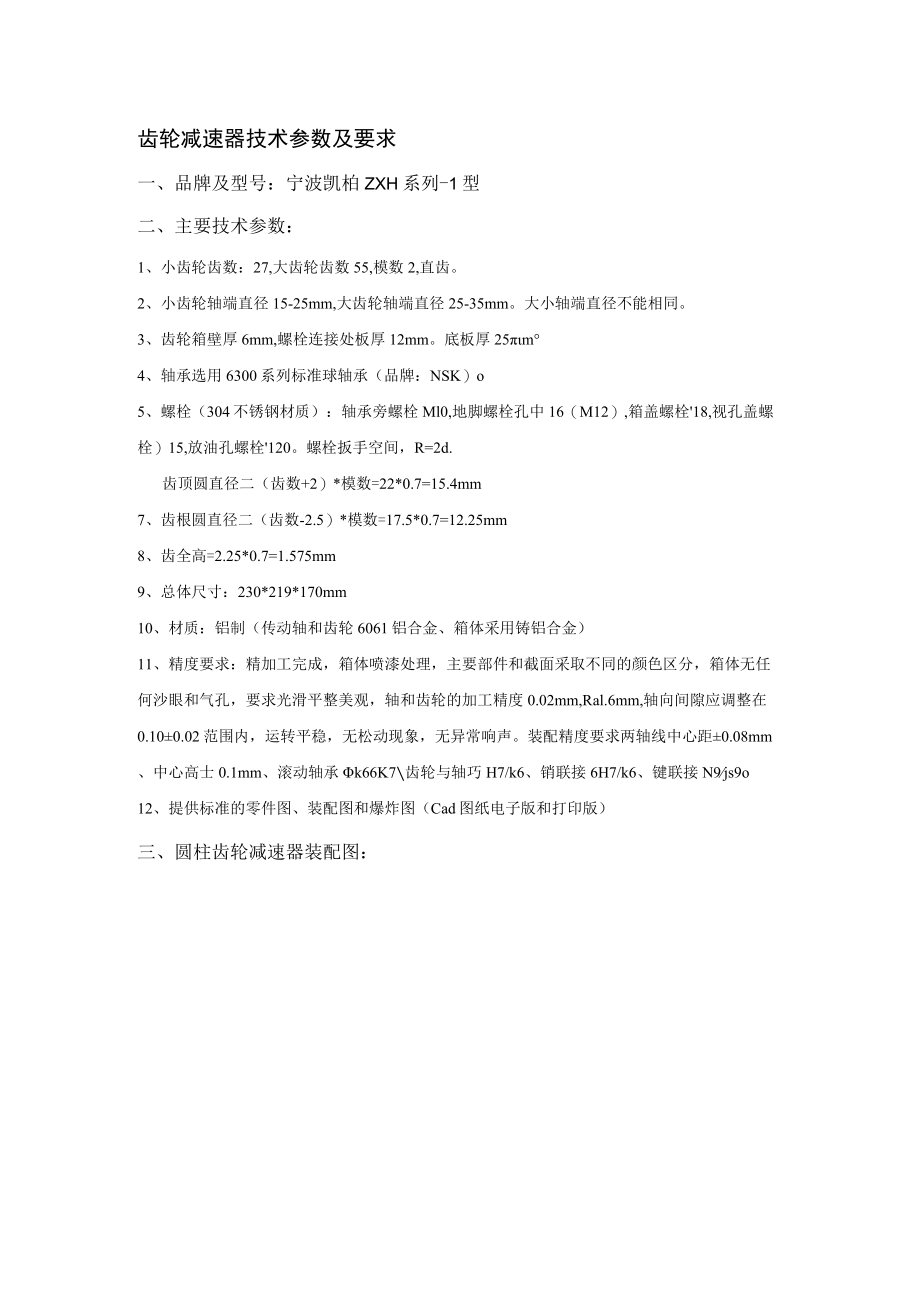

齿轮减速器技术参数及要求.docx_第1页
第1页 / 共2页

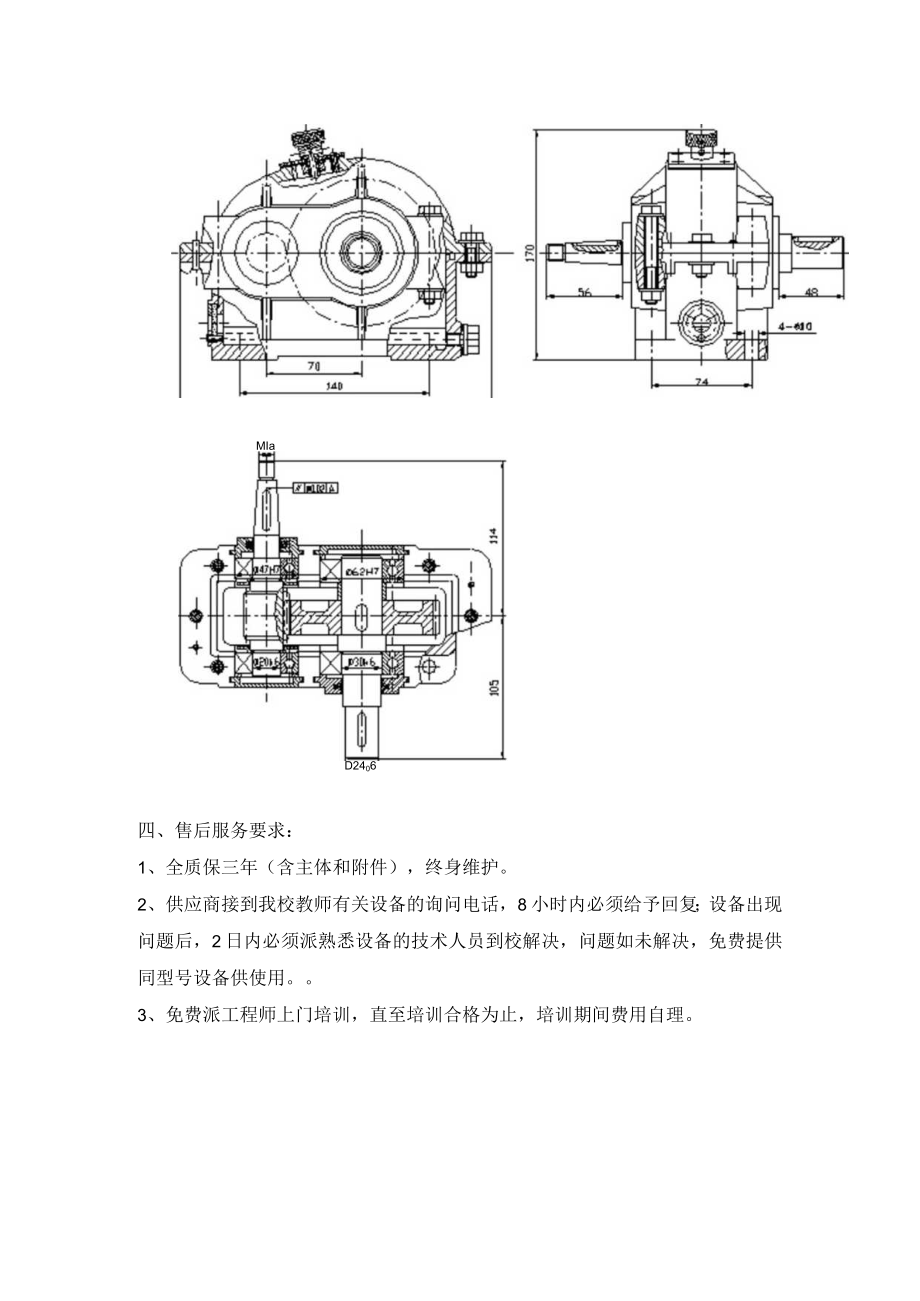

齿轮减速器技术参数及要求.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《齿轮减速器技术参数及要求.docx》由会员分享,可在线阅读,更多相关《齿轮减速器技术参数及要求.docx(2页珍藏版)》请在第壹文秘上搜索。

1、齿轮减速器技术参数及要求一、品牌及型号:宁波凯柏ZXH系列-1型二、主要技术参数:1、小齿轮齿数:27,大齿轮齿数55,模数2,直齿。2、小齿轮轴端直径15-25mm,大齿轮轴端直径25-35mm。大小轴端直径不能相同。3、齿轮箱壁厚6mm,螺栓连接处板厚12mm。底板厚25m4、轴承选用6300系列标准球轴承(品牌:NSK)o5、螺栓(304不锈钢材质):轴承旁螺栓Ml0,地脚螺栓孔中16(M12),箱盖螺栓18,视孔盖螺栓)15,放油孔螺栓120。螺栓扳手空间,R=2d.齿顶圆直径二(齿数+2)*模数=22*0.7=15.4mm7、齿根圆直径二(齿数-2.5)*模数=17.5*0.7=12

2、.25mm8、齿全高=2.25*0.7=1.575mm9、总体尺寸:230*219*170mm10、材质:铝制(传动轴和齿轮6061铝合金、箱体采用铸铝合金)11、精度要求:精加工完成,箱体喷漆处理,主要部件和截面采取不同的颜色区分,箱体无任何沙眼和气孔,要求光滑平整美观,轴和齿轮的加工精度0.02mm,Ral.6mm,轴向间隙应调整在0.100.02范围内,运转平稳,无松动现象,无异常响声。装配精度要求两轴线中心距0.08mm、中心高士0.1mm、滚动轴承k66K7齿轮与轴巧H7/k6、销联接6H7/k6、键联接N9js9o12、提供标准的零件图、装配图和爆炸图(Cad图纸电子版和打印版)三、圆柱齿轮减速器装配图:MIaD2406四、售后服务要求:1、全质保三年(含主体和附件),终身维护。2、供应商接到我校教师有关设备的询问电话,8小时内必须给予回复;设备出现问题后,2日内必须派熟悉设备的技术人员到校解决,问题如未解决,免费提供同型号设备供使用。3、免费派工程师上门培训,直至培训合格为止,培训期间费用自理。
