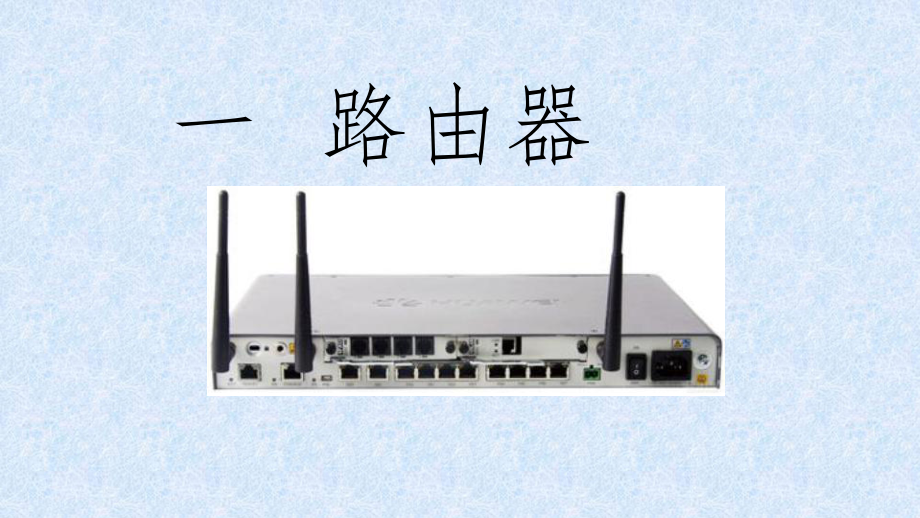

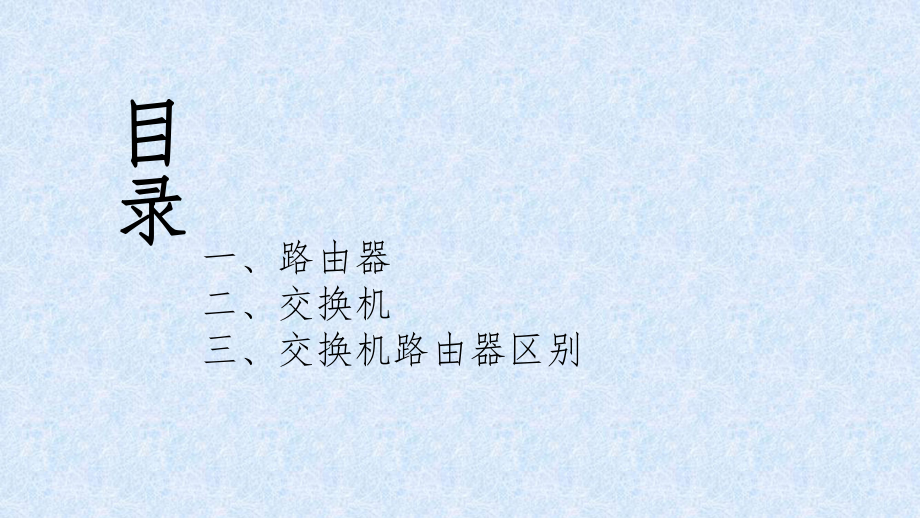

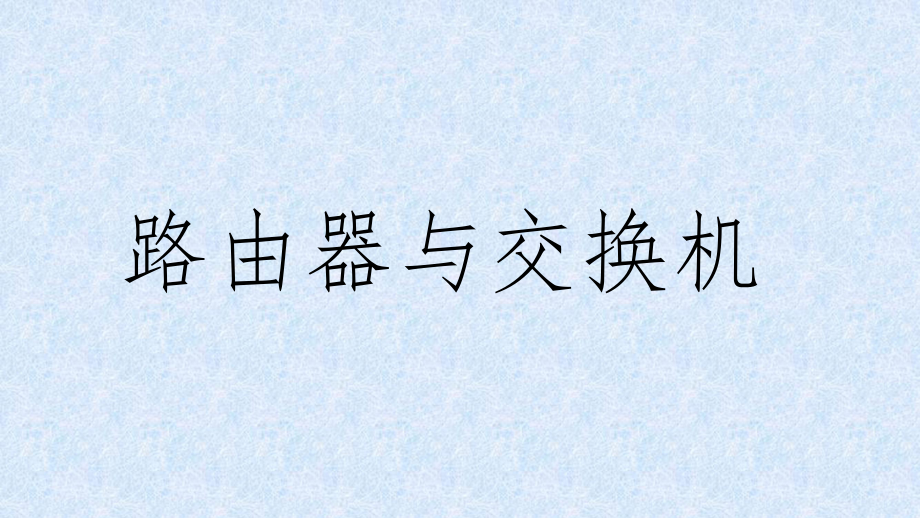

1、路由器与交换机目录目录一、路由器二、交换机三、交换机路由器区别路由器一 路由器（Router），是连接因特网中各局域网、广域网的设备，它会根据信道的情况自动选择和设定路由，以最佳路径，按前后顺序发送信号。路由器（Router）又称网关设备（Gateway）是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网。当数据从一个子网传输到另一个子网时，可通过路由器的路由功能来完成。传输介质路由操作系统工作原理示例原理传输介质 路由器分本地路由器和远程路由器，本地路由器是用来连接网络传输介质的，如光纤、同轴电缆、双绞线；远程路由器是用来连接远程传输介质，并要求相应的设备，如电话线
2、要配置调制解调器，无线要通过无线接收机、发射机。作为不同网络之间互相连接的枢纽，路由器系统构成了基于TCP/IP 的国际互联网络Internet的主体脉络，也可以说，路由器构成了Internet的骨架。和PC一样路由器也有自己的操作系统和BIOS软件comwareIOSBIOSMiniIOS路由器操作系统工作原理示例工作站A把数据包发往工作站B经过途中路由器会选择最佳路径（深绿色箭头所指路径） 所谓“路由”，是指把数据从一个地方传送到另一个地方的行为和动作，而路由器，正是执行这种行为动作的机器，它的英文名称为Router,是一种连接多个网络或网段的网络设备，它能将不同网络或网段之间的数据信息进
3、行“翻译”，以使它们能够相互“读懂”对方的数据，从而构成一个更大的网络。 有的路由器仅支持单一协议，但大部分路由器可以支持多种协议的传输，即多协议路由器。由于每一种协议都有自己的规则，要在一个路由器中完成多种协议的算法，势必会降低路由器的性能。路由器的主要工作就是为经过路由器的每个数据帧寻找一条最佳传输路径，并将该数据有效地传送到目的站点。静态路由表动态路由表网络互连数据处理网络管理使用分类接入路由器 连接家庭或ISP内的小型企业客户。企业级路由器 企业或校园级路由器连接许多终端系统。骨干级路由器 骨干级路由器实现企业级网络的互联。双WAN路由器 双WAN路由器具有物理上的2个WAN口作为外网
4、接入。太比特路由器 高性能骨干级路由器，以适应更快速的网络以及大数据时代，目前正在开发阶段。交换机二 交换（switching）是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术的统称。交换机根据工作位置的不同，可以分为广域网交换机和局域网交换机。广域的交换机（switch）就是一种在通信系统中完成信息交换功能的设备，它应用在数据链路层。交换机有多个端口，每个端口都具有桥接功能，可以连接一个局域网或一台高性能服务器或工作站。实际上，交换机有时被称为多端口网桥。原理 端口 传输分类 以太网交换机 光交换机配置方式 Console口直连 Teln
5、et、ssh远程登录 Web登录用途 学习 转发/过滤 消除回路交换方式 端口交换 帧交换 信元交换端口交换机一个很明显外部特征就是他上面有很多端口，对于这些端口我们可以进行很多操作，设置IP/MAC绑定IP/MAC地址等操作52端口交换机传输交换机的传输模式有全双工，半双工，全双工/半双工自适应以太网交换机每个端口都直接与主机相连工作在全双工方式同时连通许多对端口光交换机可以进行光信号的数据交换保证网络的可靠性和提供灵活的信号路由平台光纤断裂或转发器发生故障时能自动进行恢复。1. Console口直连2. 远程协议登录3. Web登录交换机的配置方式 交换机的主要功能包括物理编址、网络拓扑结
6、构、错误校验、帧序列以及流控。交换机还具备了一些新的功能，如对VLAN（虚拟局域网）的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。学习学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。转发转发/ /过滤过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播帧则转发至所有端口）消除回路消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径。用途 简略的概括一下交换机的基本功能：1 像集线器一样，交换机提供了大量可
7、供线缆连接的端口，这样可以采用星型拓扑布线。2 像中继器、集线器和网桥那样，当它转发帧时，交换机会重新产生一个不失真的方形电信号。3 像网桥那样，交换机在每个端口上都使用相同的转发或过滤逻辑。4 像网桥那样，交换机将局域网分为多个冲突域，每个冲突域都是有独立的宽带，因此大大提高了局域网的带宽。5 除了具有网桥、集线器和中继器的功能以外，交换机还提供了更先进的功能，如虚拟局域网（VLAN）和更高的性能。交换方式端口交换帧交换信元交换端口交换 端口交换技术最早出现在插槽式的集线器中，这类集线器的背板通常划分有多条以太网段（每条网段为一个广播域），不用网桥或路由连接，网络之间是互不相通的。以太主模块
8、插入后通常被分配到某个背板的网段上，端口交换用于将以太模块的端口在背板的多个网段之间进行分配、平衡。帧交换 帧交换是应用最广的局域网交换技术，它通过对传统传输媒介进行微分段，提供并行传送的机制，以减小冲突域，获得高的带宽。一般来讲每个公司的产品的实现技术均会有差异，但对网络帧的处理方式一般有以下几种：直通交换：提供线速处理能力，交换机只读出网络帧的前14个字节，便将网络帧传送到相应的端口上。存储转发：通过对网络帧的读取进行验错和控制。前一种方法的交换速度非常快，但缺乏对网络帧进行更高级的控制，缺乏智能性和安全性，同时也无法支持具有不同速率的端口的交换。因此，各厂商把后一种技术作为重点。信元交换
9、 ATM技术采用固定长度53个字节的信元交换。由于长度固定，因而便于用硬件实现。ATM采用专用的非差别连接，并行运行，可以通过一个交换机同时建立多个节点，但并不会影响每个节点之间的通信能力。ATM还容许在源节点和目标、节点建立多个虚拟链接，以保障足够的带宽和容错能力。ATM采用了统计时分电路进行复用，因而能大大提高通道的利用率。ATM的带宽可以达到25M、155M、622M甚至数Gb的传输能力。但随着万兆以太网的出现，曾经代表网络和通讯技术发展的未来方向的ATM技术，开始逐渐失去存在的意义。在以下几种广域网交换技术中，是目前网络界最流行的一种广域网络技术。A帧中继BTCP/IPCATMDMPL
10、S答案交换机路由器区别三1.路由器可以给你的局域网自动分配IP，虚拟拨号，就像一个交通警察，指挥着你的电脑该往哪走，你自己不用操心那么多了。交换机只是用来分配网络数据的。2.路由器在网络层，路由器根据IP地址寻址，路由器可以处理TCP/IP协议，交换机不可以。交换机在中继层，交换机根据MAC地址寻址。3.路由器可以把一个IP分配给很多个主机使用，这些主机对外只表现出一个IP。交换机可以把很多主机连起来，这些主机对外各有各的IP。4.路由器提供防火墙的服务，交换机不能提供该功能。集线器、交换机都是做端口扩展的，就是扩大局域网(通常都是以太网)的接入点，也就是能让局域网可以连进来更多的电脑。路由器是用来做网间连接，也就是用来连接不同的网络。三层交换机路由器区别主要功能是二层数据交换接口类型通常是同一类局域网接口通过硬件执行数据包交换不支持NAT转换直接接光纤无法上网都具备路由功能主要功能是路由功能接口类型非常丰富通过软件路由引擎执行数据交换支持NAT转换直接接光纤就能上网谢谢观看！
