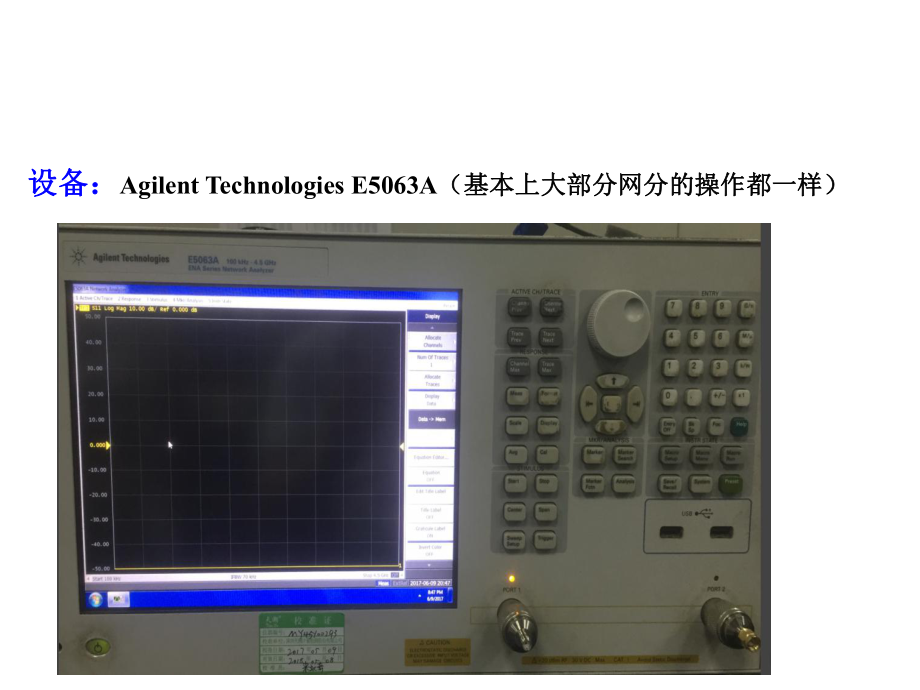

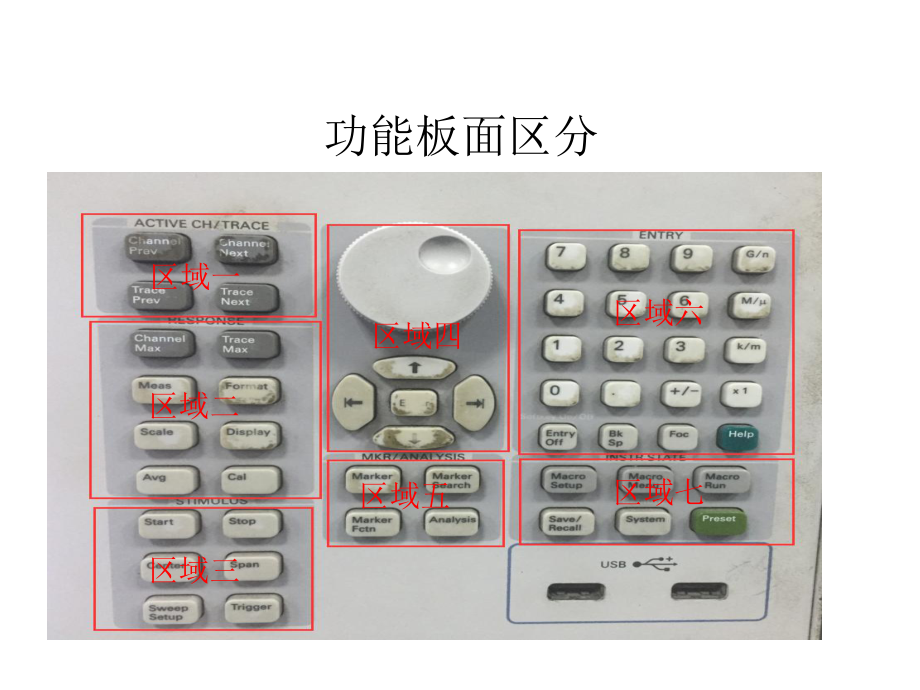

1、矢量网络分析仪简单操作手册矢量网络分析仪简单操作手册 设备设备：Agilent Technologies E5063A（基本上大部分网分的操作都一样）（基本上大部分网分的操作都一样） 功能板面区分区域一区域二区域三区域七区域六区域四区域五区域一：测试通道，通过以下4个按钮可以进行测试通道的切换与选择。按键说明a) Channel Prev： 选择上一个通道b) Channel Next： 选择下一个通道c) Trace Prev： 选择上一个轨迹d) Trace Next： 选择下一个轨迹区域二：常用功能操作栏按键说明：a) ChannelMax: 通道最大化b) TraceMax: 轨迹最大
2、化c) Meas 测量类型：S11S21S12S22 转换调整、d) Format 格式：LOG、PH、DELAY、SMITH POLAR 、LINMAG、SWR 、REAL 、IMAGe) Scale 标尺：扫描线、基准、位置、参考线的 设定f) Display显示：显示窗口的设定、测试扫描线 的模拟参照等g) Avg 平均值、平滑系数的设定h) CAL：校准菜单区域三：常用功能操作栏按键说明：a) Start： 起始频率设定b) Stop:： 终止频率设定c) Center： 中心频率的设定d) Span： 扫描频宽的设定e) Sweepsetup：扫描设置f) Trigger： 触发So
3、uth Star Technology区域四：选择栏，上下左右以及确认操作区域五：按键说明：a) Marker： Marker点的设定菜单b) Markersearch： Marker搜查c) Markerfctn： Marker 光标功能d) Analysis： 仿真功能South Star Technology区域六：数字键操作区域区域七：按键说明：a) Save/Recall：贮存、调取键b) System： 系统菜单设定键c) Preset： 系统复位键矢量网络分析仪简单操作手册矢量网络分析仪简单操作手册校准说明校准说明1.1 选用校准按键矢量网络分析仪简单操作手册矢量网络分析仪简单操
4、作手册校准说明校准说明1.2 先按复位键进行仪器复位1.3 再设置需要测试的频段，设置起始终止 频率矢量网络分析仪简单操作手册矢量网络分析仪简单操作手册校准说明校准说明1.4 选择Format矢量网络分析仪简单操作手册矢量网络分析仪简单操作手册校准说明校准说明1.5 然后选择斯密斯圆图界面如下：1.6 按按键Cal，进入校准界面然后依次选择Calibrate1-Port Cal 进入如左边界面接着按顺序将校准件中的开路、短路、负载，连接到仪器的一号端口上，并在连接开路校准件后点击 open按钮，换上短路校准件，点击short按钮，最后换上负载校准件，点击Load按钮，紧接着点击Done按钮。
5、完成校准。矢量网络分析仪简单操作矢量网络分析仪简单操作一、驻波测试说明一、驻波测试说明1. 选定好要测试的频率范围后进行校准，然后按区域二面板按键 Format， 在显示器上单击SWR选项，进入驻波测试界面2. 使用区域五面板的 Maker按键，进行maker点设置，如下图South Star Technology矢量网络分析仪简单操作矢量网络分析仪简单操作然后将待测物接到网分的1号端口上，如下图；矢量网络分析仪简单操作矢量网络分析仪简单操作二、存图、数据对比操作二、存图、数据对比操作1. 按区域二面板的 Display按钮，进入如下界面：选Display 选项可以进行显示选择。Data：显示
6、当前待测物驻波Mem：显示存储波形Data&Mem：同时显示当前待测物与存储的波形。OFF：关闭显示Display 选项下方Date-Mem 将当前波形图存储，存储后才可使用 Display选项内的：Mem和Data&Mem功能矢量网络分析仪简单操作矢量网络分析仪简单操作当前波形：South Star Technology矢量网络分析仪简单操作矢量网络分析仪简单操作当前与存储波形同时显示。矢量网络分析仪简单操作矢量网络分析仪简单操作三、测试其他参数三、测试其他参数测试有源GPS时候叫增益South Star Technology多窗口显示1. 按区域二面板的 Display按钮，进入如下界面：选择Allocate ChannelsSouth Star Technology多窗口显示1. 按区域二面板的 Display按钮，进入如左界面：选择Allocate Channels 出现下图然后选择需要那个窗口South Star Technology 激活窗口选择要激活的窗口然后 选择区域三 Trigger 键 出现如下图 激活窗口然后选择 Continuous 即好
