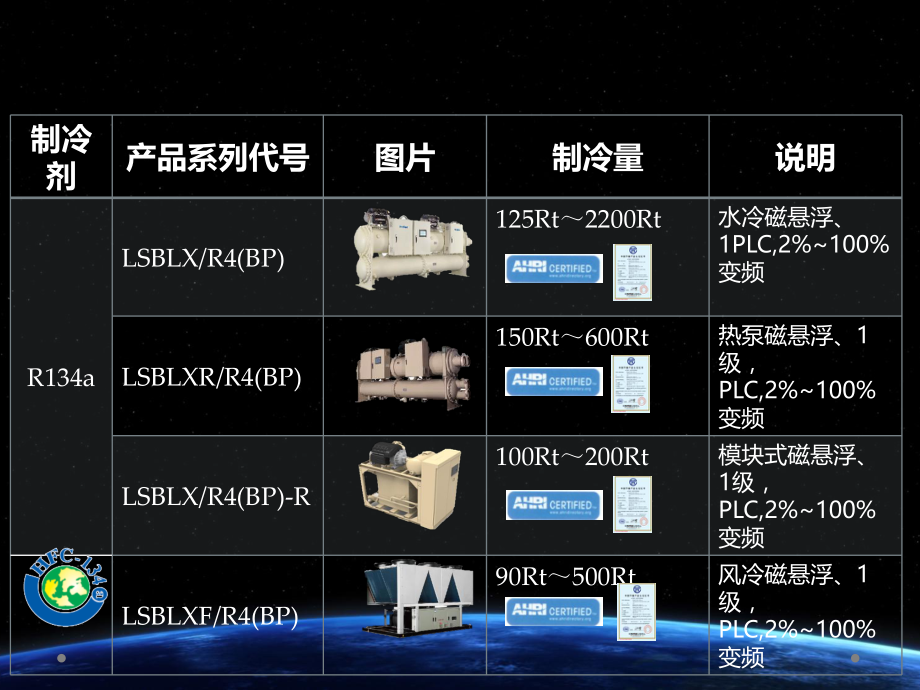

1、20032006全球首台磁悬浮压缩机诞生20092011201320172016中国首台磁悬浮离心机中国首台水地源磁悬浮中国首台风冷磁悬浮中国首台模块式磁悬浮全球最大冷量磁悬浮风冷自由冷磁悬浮上市10年 海尔创造了中国磁悬浮 中央空调历史制冷剂产品系列代号图片制冷量说明R134aLSBLX/R4(BP)125Rt2200Rt水冷磁悬浮、1PLC,2%100%变频LSBLXR/R4(BP)150Rt600Rt热泵磁悬浮、1级，PLC,2%100%变频LSBLX/R4(BP)-R100Rt200Rt模块式磁悬浮、1级，PLC,2%100%变频LSBLXF/R4(BP)90Rt500Rt风冷磁悬浮、
2、1级，PLC,2%100%变频LS B LX R F * / R4 (BP) R产品类别：LS冷水机压缩机形式：B半封闭式压缩机类型：LX磁悬浮离心机冷暖代号：省略单冷型；R热泵型冷却方式：省略水冷；F风冷机组名义制冷量：单位（冷吨）制冷剂种类：R4R134A特殊功能代号：BP变频是否模块化：R模块式；省略否制冷剂产品系列代号图片制冷量说明R134aLSBLX/R4(BP)125Rt2200Rt水冷磁悬浮、1PLC,2%100%变频LSBLXR/R4(BP)150Rt600Rt热泵磁悬浮、1级，PLC,2%100%变频LSBLX/R4(BP)-R100Rt200Rt模块式磁悬浮、1级，PLC,
3、2%100%变频LSBLXF/R4(BP)90Rt500Rt风冷磁悬浮、1级，PLC,2%100%变频LSBLX/R4(BP)12512515015018018025025028028030030035035038038040040043043045045048048050050055055060060065065070070075075090090012001200150015002000200022002200Inverter speed control变频控制Synchronous brushless DC motor直流同步无刷电机Motor and bearing control马达
4、与轴承控制Inlet guide vanes进口导阀2 stage centrifugal compressor双级离心压缩Pressure and temperature sensors压力及温度传感器Turbocor, 高效无油双级离心压缩机数控磁轴承系统，使压缩机的运动部件（动子转轴和叶轮）悬浮在磁衬数控磁轴承系统，使压缩机的运动部件（动子转轴和叶轮）悬浮在磁衬上无摩擦的运动，磁轴承上的定位传感器则为电机转子提供每分钟高达上无摩擦的运动，磁轴承上的定位传感器则为电机转子提供每分钟高达600600万次的实时重新定位，以确保精确定位和可靠，确保轴与轴承不接触，万次的实时重新定位，以确保精确定
5、位和可靠，确保轴与轴承不接触，从而不需要润滑。从而不需要润滑。磁悬浮无油运转技术，运行完全无摩擦转子叶轮传感器环传感器环前径向轴承后径向轴承轴向轴承电机磁悬浮技术，能够带来如下优势：l 机组完全无油，无需油路系统、油泵等零部件，可靠性更高；l 制冷剂中没有润滑油，机组的能效提高8%以上；l 机组不需要普通压缩机所必需的油压差，尤其是在春、秋、冬季外界环温很低的情况下，磁悬浮机组运行更加稳定，而普通机组需要将冷凝器进水温度保持在20以上；l 磁悬浮启动之前不要预热，一般压缩机启动之前需要预热24小时；l 消除机械摩擦，比常规轴承更持久耐用，使机组运行寿命增加一倍。磁悬浮无油运转技术，运行完全无摩
6、擦10正常机组运行时，运转轴运行轨道的控制精度0.7um，这是机组运行的正常轨道。 一级安全轨道 电网突然断电时，自动改为电容供电，电容电力使轴运行在电容轨道，直到安全降落。 二级安全轨道 意外停电，并电容失效时，直流电机能够自动转成发电机，供给轴承和控制使用，轴运行在第二轨道。 三级安全轨道 当上两次控制同时失效，轴直接进入最外侧第三级轨道陶瓷轴承运行轨道。智能三级保护，安全应对突然停电 运转轴正常运行轨道电容轨道电机发电轨道陶瓷轴承轨道11高 效 对 流 换 热 技 术高性能新设计换热管提升5%换热效率缺列布局保证冷媒均匀横向分配，提升5%换热效率均液板保证冷媒轴向均匀分配管群布局最优化换
7、热性能提升管外侧（冷媒侧）管内侧（冷水侧）12高 效 对 流 换 热 技 术高性能新设计换热管（5%换热效率）集成过冷器设计 (4%性能提高)管群布局最优化换热性能提升高效换热管（针状更细的外刺）制冷剂过冷度更高双级压缩喷气增焓高度过冷，SC10AB CDGFJKE节 能 ： 低 运 行 费 用 IPLV =11.513.18比普通螺杆机或离心机（IPLV=5.57.5）省电40 50%无油路系统，无需换油，节省维护费用（整个生命周期节省2040万元），更省去了经常与维修队打交道的麻烦。海尔磁悬浮普通中央空调海尔磁悬浮3-5年可收回初投资成本普通中央空调12-15年需要更换设备可靠：启动对电网
8、无冲击u启动电流2A无压差启动（常规产品3001500A）：不需要软启动器，对电网无冲击（节省配电费用）;u所有规格产品均采用标准的380V-3Ph-50Hz动力电源。灵 活 ： 宽 广 运 行 范 围1、冷水温度320；2、单冷型冷却水进水可达40以上；产品适用任何水冷工况，可以替换同冷量的螺杆机和离心机组而无须特殊考虑。3、热泵型制热出水温度可达50以上。螺杆机组运行包线螺杆机组运行包线单冷型磁悬浮机组运行范围冷却水进水温度 冷冻水出水温度 舒适：运转低噪音，精确水温 低噪音：主机噪音低至70dB（A）。即使在机房办公也不会损害机房管理人员健康（普通产品85dB（A）以上，人员处于80dB
9、（A）以上环境超过30分钟，就会对听力有不良影响；长期处于噪声高于 85 dB（A）的环境，有 10% 的人会发生耳聋）精确控制：10%（min2%）100%负荷连续调节，温度控制精度0.1。图1智 能 ： 海 尔 云 智 能 远 程 服 务 保 障云研发+云制造+云服务，实现互联网模式下的n云研发(互联实验室）n云制造(互联工厂）n云服务(云服务中心）LSBLX/R4(BP)-R100100125125150150180180200200p 概况模块化水冷磁悬浮:专为改造项目设计，体积小、重量轻板式蒸发器和冷凝器节流装置：电子膨胀阀；PLC，彩色触摸屏；压缩机气液分离器冷凝器电子膨胀阀蒸发器
10、触摸屏p 高效蒸发器：蒸发器冷媒入口两侧平均引入，同时内置专业制冷剂分配器，使得制冷剂蒸发效率更高，蒸发温度提高0.51度。分配器热呈像显示分配效果最佳p 高效冷凝器：逆流布置：逆流流动，不存在进口温度和出口温度趋同的风险，制冷剂侧和水侧平均温差变大，提高换热效率独特的板纹设计：波纹形的设计增加流体内部的扰动，可以获得更强的紊流，增强换热板片交错布局确保压降最低水侧制冷剂侧 安装简单方便：机组出厂前已注入冷媒，只需连接水管及电源;水流开关为标准配置随机配卡箍及对接管组件，连接简单方便冷却塔卡箍与接管流量开关p 机组安装冷冻水7冷冻水12冷却水35冷却水30p 机组组合模块之间可以任意组合，最多
11、可以做到9个多模块之间可实现联动控制LSBLXF/R4(BP)9090100100125125150150180180200200250250300300340340375375400400450450500500翅片换热器采 用 高 效 换 热 器精确传热计算技术；机组换热器与风机最优匹配优化盘管V型结构，合理的夹角设计;换热器空间内的流场更加均匀高 效 低 噪 变 频 风 机风机（EBM）的电机和扇叶进过特殊的低噪音设计，对电磁声扇叶震动和气流声进行严格管控，风机整套采购避免二次装配隐患；风机从电子技术、电机技术、空气动力技术等方面提高风机效率；河南国家安全厅解放军总后勤部目前，海尔磁悬浮中央空调已成功应用于八大行业数百个项目
