1、电气设备零件名称零件用途照片电源组蓄电池壳体、栅架（正负极板），隔板、电解液、联条和极桩栅架：主要材质是铅；每块正极板和负极板都构建在栅架上，栅架上附有活性炭就成了极板；栅架对活性物质起支撑作用；隔离板：防止正负极板靠在一起造成短路；隔板材料多孔性、渗透性、耐酸性、抗氧化性，常见有木质、微孔橡胶、纸板等电解液：36%硫酸，64%蒸储水联条：串联单体电池极桩：有1.形和锥台型；是装配后再焊接的；极桩上方标刻（或P）、“-（或N）,红色为正极，蓝色为负极板板-联条壳体一隔板1楣架发电机（大多为三相交流电机）转子作用：在交流发电机内建立磁场组成：两块爪极（N极、S极）、磁场绕组、转子轴和集电环rd，
2、4SfPs定子组成:铁芯、定子绕组Q电刷架总成作用：用于给发电机转子绕组提供磁场电流组成：电刷、电刷弹簧、电刷支架.I叫、II启动系统直流电动机整流器电压调节器作用：将发电机定子绕组产生的三相交流电转换为直流作用：在一定的转速范围内使发电机输出电压基本恒定；在转速变化时，调节器自动调节发电机励磁电流的大小，使发电机输出电压保持恒定廷工工RW)J；,S1.G1.-*w前、后端盖由非导磁材料铝合金制成，漏磁少、轻便、散热性好；后端盖上安装电刷支架和电刷工Jbi1.A122二的能风扇、带轮搭铁风扇是散热作用，风扇皮带是带动风扇、水泵、发电机的外搭铁、内搭铁电枢（转子）总成作用：产生电磁转矩的核心部件

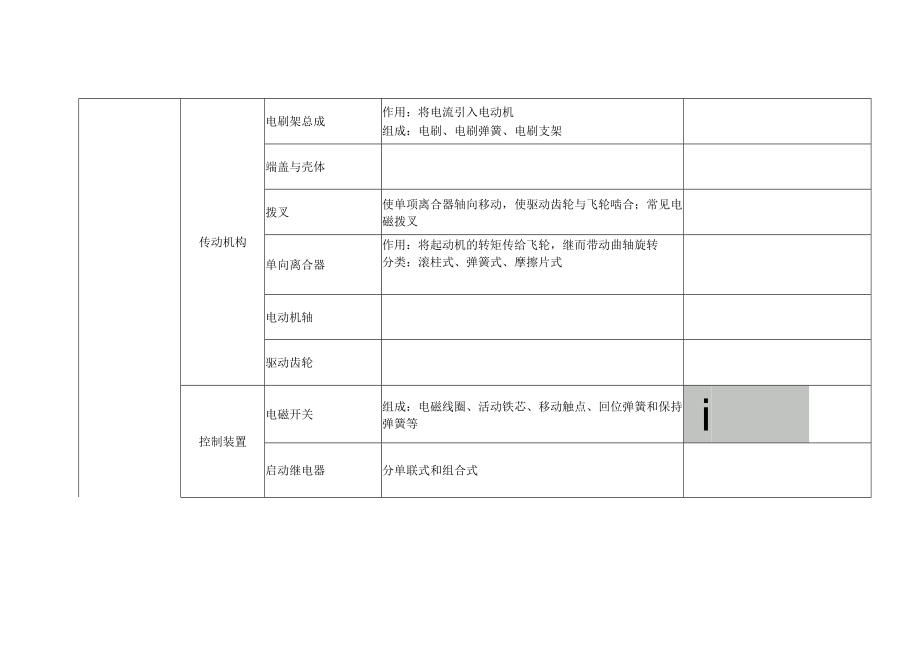

3、组成：电枢轴、电枢铁芯、电枢绕组和换向器（换向器将通入电刷的直流电流转换为电枢绕组中导体所需的交流电；一般由铜片和云母片相叠压而成）-*HB2-5电枢总成磁极（定子）总成作用：产生磁场组成：励磁线圈（绕组）、极靴（铁芯）瀛M二*JJ1.*传动机构电刷架总成作用：将电流引入电动机组成：电刷、电刷弹簧、电刷支架端盖与壳体拨叉使单项离合器轴向移动，使驱动齿轮与飞轮啮合；常见电磁拨叉单向离合器作用：将起动机的转矩传给飞轮，继而带动曲轴旋转分类：滚柱式、弹簧式、摩擦片式电动机轴驱动齿轮控制装置电磁开关组成：电磁线圈、活动铁芯、移动触点、回位弹簧和保持弹簧等i启动继电器分单联式和组合式点火系统基本零件点火
4、线圈分类：初级绕组、次级绕组、导磁钢套、外部高压接头、外壳等.0高压线分电器作用：控制点火线圈初级电路的通、断，以便在次级电路中感应出高压电组成：断电器、配电器、电容器和点火提前调节装置等组成4a4q，*火花塞作用：把高压导线送来的脉冲高压电放电，击穿火花塞两电极间空气，产生电火花以此引燃气缸内的混合气体组成：准型火花塞、缘体突出型火花塞、电极型火花塞、座型火花塞、极型火花塞、面跳火型火花塞等霍尔式无触点电子点火系统霍尔信号发生器由触发叶轮和信号触发开关组成I3二电磁感应式无触点电子点火系统电磁感应式信号发生器由信号转子、传感线圈、永久磁铁等组成光电式无触点电子点火系统光电式点火信号发生器由发
5、光二极管、光敏三极管和遮光盘等组成微机控制点火系统组成：传感器、控制器、点火执行器传感器：凸轮位置传感器、曲轴位置传感器、爆燃传感器、空气流量传感器、节气门位置传感器、进气温度传感器、进气管压力传感器、冷却液温度传感器、开关控制器：计算机控制单元（ECU）、点火控制器点火执行器：点火线圈、分电器、火花塞照明与信号装置照明灯照明灯：雾灯、倒车灯、牌照灯、顶灯、仪表灯、踏步灯、行李箱灯、工具灯；育机一”nr工力r*48力.代/h“工二二.一：eErAU.S务A.弓C位WRr.信号灯信号灯：位置灯、制动灯、转向信号灯、后雾灯、示廓灯、停车灯；仪表和电器系统仪表控制单元仪表组成：车速里程表、发动机转速表、机油压力表、水温表、燃油表、充电表传感器机油油位和机油温度传感器、车外温度传感器、燃油存量传感器、发动机转速传感器、车速传感器指示灯发动机指示灯、驻车制动装置指示灯、远关灯指示灯指示灯图标说明各种警报折叠车速里程表及报警、折叠机油压力表及低压报警、折叠燃油表及低油面报警、折叠水温表及水温报警灯电子控制装置电控燃油喷射系统、自动变速器、制动防抱死系统、恒速控制及悬架平衡装置
