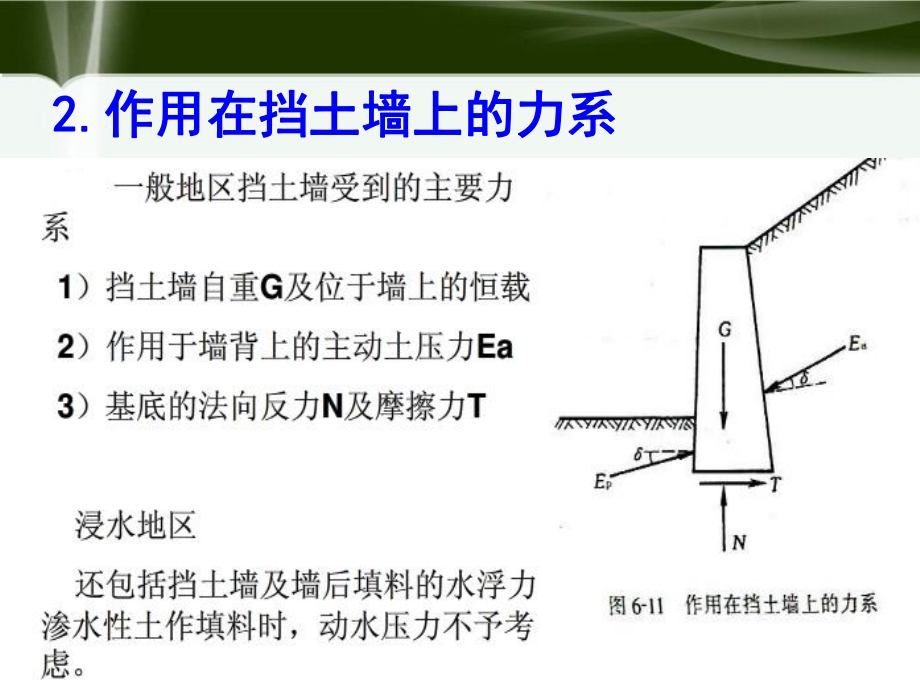

1、重力式挡土墙重力式挡土墙1.1. 组成部分组成部分2.2.作用在挡土墙上的力系作用在挡土墙上的力系3.3.适用范围适用范围 适用于一般地区、浸水地区、地震地区的路肩、路堤和路堑等边坡挡护工程。墙高不宜超过12m，干砌挡土墙的高度不宜超过6m。高速公路、一级公路不应采用干砌挡土墙。 广泛应用于路基明挖基础砌石挡土墙的施工。 4.4.工艺原理工艺原理 重力式挡土墙主要依靠墙身自重承受土侧压力，增加了墙身的稳定性，对地基承载力要求一般。具有就地取材，施工方便，经济效果好等优点。5.5.工艺流程工艺流程重力式挡土墙施工工艺流程见下图。 测量放线 基坑开挖 基底处理 基础砌筑 墙身砌筑 铺设泄水孔 勾缝
2、、养护 验收检验6.6.施工要求施工要求墙基位于斜坡地面时，其趾部进入深度和距地面水平距离应符合设计要求；墙基高程不能满足施工图要求时，必须通过变更设计后施工。采用倾斜基底时，应准确挖凿成型，不得用填补方法筑成斜面。砌筑墙身采用挤浆法分层、分段砌筑。分段位置设在沉降缝或伸缩缝处，每隔1020m设一道，缝中用23cm厚的木板隔开。沉降缝和伸缩缝可合并设置。分段砌筑时，相邻层的高差不宜超过1.2m。墙身砌筑过程中应按施工图要求作好墙背防渗、隔水、排水设施。砌筑墙身时应沿墙高和墙长设置泄水孔，按上下左右每隔23m交错布置。折线墙背的易积水处亦应设置。泄水孔的进水侧应设置反滤层（粗颗粒石子），厚度不小于0.3m。在最低排泄水孔的下部，应设置隔水层，不使积水渗入基底。泄水孔一般采用梅花形等间距布置，孔径为100mm，材料采用毛竹或PVC塑料管。挡土墙顶面一般采用砂浆抹面或面石做顶。挡土墙顶面内侧与山体连接处要用黏土夯实，防止渗水。当墙背土为非渗水土时，应在最低排泄水孔至墙顶以下0.5m高度内，填筑不小于0.3m厚的砂砾石等过滤层。挡墙墙身泄水孔7.7.抗滑稳定性验算抗滑稳定性验算1）2 2）整体抗滑移验算3 3）增加抗滑稳定性的方法8.8.抗倾覆稳定性验算抗倾覆稳定性验算9.9.基底承载力验算基底承载力验算1 1）基底压力计算）基底压力计算2 2）挡土墙设计算例挡土墙设计算例
