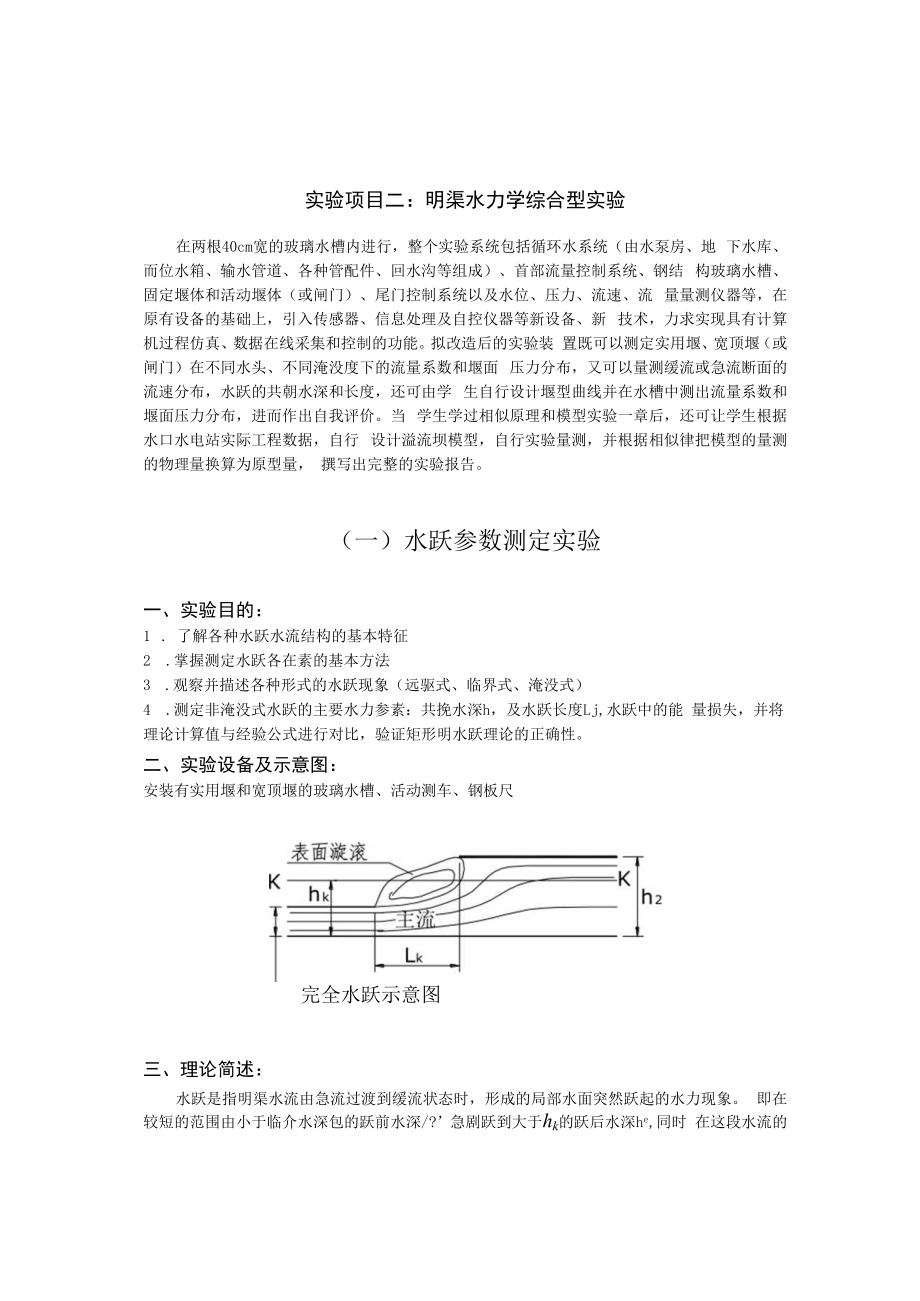

内科大水力学实验指导02明渠水力学综合型实验.docx_第1页
第1页 / 共6页
内科大水力学实验指导02明渠水力学综合型实验.docx_第2页
第2页 / 共6页

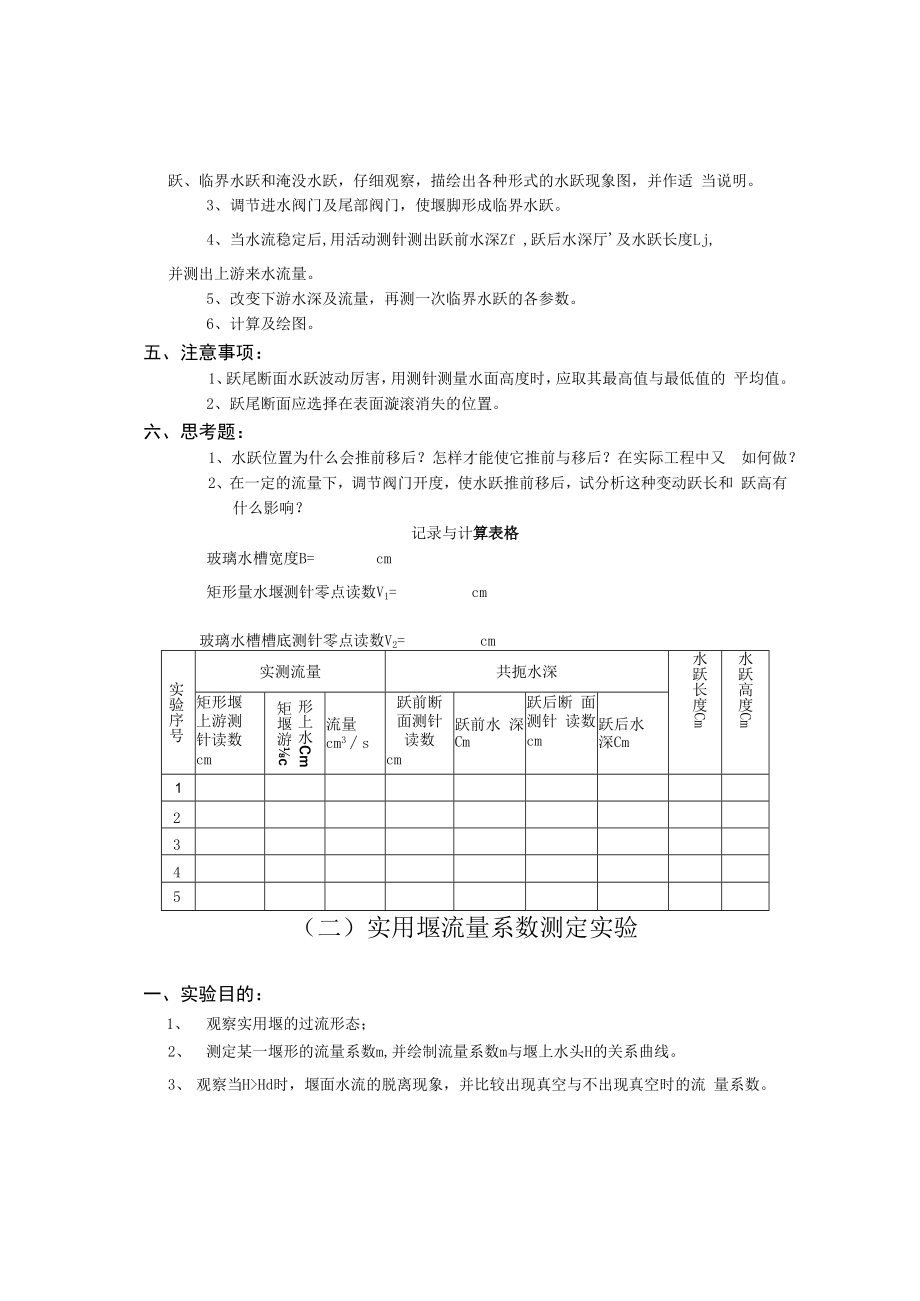

内科大水力学实验指导02明渠水力学综合型实验.docx_第3页
第3页 / 共6页
内科大水力学实验指导02明渠水力学综合型实验.docx_第4页
第4页 / 共6页
内科大水力学实验指导02明渠水力学综合型实验.docx_第5页
第5页 / 共6页
内科大水力学实验指导02明渠水力学综合型实验.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《内科大水力学实验指导02明渠水力学综合型实验.docx》由会员分享,可在线阅读,更多相关《内科大水力学实验指导02明渠水力学综合型实验.docx(6页珍藏版)》请在第壹文秘上搜索。

1、实验项目二:明渠水力学综合型实验在两根40cm宽的玻璃水槽内进行,整个实验系统包括循环水系统(由水泵房、地 下水库、而位水箱、输水管道、各种管配件、回水沟等组成)、首部流量控制系统、钢结 构玻璃水槽、固定堰体和活动堰体(或闸门)、尾门控制系统以及水位、压力、流速、流 量量测仪器等,在原有设备的基础上,引入传感器、信息处理及自控仪器等新设备、新 技术,力求实现具有计算机过程仿真、数据在线采集和控制的功能。拟改造后的实验装 置既可以测定实用堰、宽顶堰(或闸门)在不同水头、不同淹没度下的流量系数和堰面 压力分布,又可以量测缓流或急流断面的流速分布,水跃的共朝水深和长度,还可由学 生自行设计堰型曲线并

2、在水槽中测出流量系数和堰面压力分布,进而作出自我评价。当 学生学过相似原理和模型实验一章后,还可让学生根据水口水电站实际工程数据,自行 设计溢流坝模型,自行实验量测,并根据相似律把模型的量测的物理量换算为原型量, 撰写出完整的实验报告。(一)水跃参数测定实验一、实验目的:1 . 了解各种水跃水流结构的基本特征2 .掌握测定水跃各在素的基本方法3 .观察并描述各种形式的水跃现象(远驱式、临界式、淹没式)4 .测定非淹没式水跃的主要水力参素:共挽水深h,及水跃长度Lj,水跃中的能 量损失,并将理论计算值与经验公式进行对比,验证矩形明水跃理论的正确性。二、实验设备及示意图:安装有实用堰和宽顶堰的玻璃

3、水槽、活动测车、钢板尺完全水跃示意图三、理论简述:水跃是指明渠水流由急流过渡到缓流状态时,形成的局部水面突然跃起的水力现象。 即在较短的范围由小于临介水深包的跃前水深/?急剧跃到大于hk的跃后水深he,同时 在这段水流的上部存在急剧掺气的表面漩滚区之下为急剧减速扩散的主流区,这是自由 水跃的典型状态。明渠水流中水深从小于hk过渡到大于hk时,在水流表面上可看见水跃。(1) 水跃共挽水深的计算公式:式中:h 水跃的跃前水深,h 水跃的跃后水深q单宽流量,q = *B为过水断面宽度。(2)跃首急流的弗洛德数;小第gh(3)水跃长度的经验公式:Lj =6.9(h-h)(4)水跃的能量损失AEE =

4、(z -(A 2g2g当跃进前水深的弗洛德数略大于1 (1(尸 Hd时,堰面水流的脱离现象,并比较出现真空与不出现真空时的流 量系数。图曲线型实用堰二、实验设备:装有实用堰的明渠玻璃槽与活动测针车。三、实验公式:此堰形为WPS堰顶设计水头Hd=Cm上游堰高P产cm堰宽B=Cm计算公式:m =二 5(淹没、无侧收缩出流)B板HIPi上游堰高Q流量Hd设计水头m流量系数B一一槽宽Ho堰前总水头1、响实用堰泄流能力的泄主要因素是:堰的几何形状和堰上水头。曲线形实用堰的剖面近似于自由跌落有水舌下 曲线,因而有较好的泄力,流 量系数机主要决定于堰顶曲线段的型式和堰高和水头的比值p/Hd。设计时,确定了

5、设计水头Hd后,才能确定实用堰剖面顶部的尺寸。2、对于WPS型标准剖面,Hd=H0时,而且PHd1.33时,设计流量系md=0.502。 实际过流时,当H0Hd时,堰上水股有脱离堰面的趋势,堰面出现负压,增大过流 能力。H0Hd时,堰面上压强增大,实际作用水头便过流能力减小。四、实验步骤:1、打开首部进水阀门和尾门,调节某一流量并保持自由出流。2、水流稳定后,读出首部量水堰上测针读数,算出矩形堰上测针读数并查矩形量水 堰上水头流量关系曲线,得出通过的相应流量。3、调节实用堰前测针,读出实用堰前测针读数,即可得出堰前水头及堰前水深。4、算出实用堰前行进流速:P0=-,求出HOU b(H + p)

6、5、计算流量系数:6、调节出46个不同的流量,测出相应的加值。7、 量测过程中,当实用堰前水头超过8厘米时,注意堰顶水流脱离现象。8、 实验结束后关闭阀门。五、注意事项:1、 堰上水头量取的断面一定要在超过堰前35倍水头距离的位置上。2、 测读数值需待水流稳定后方可进行。水槽宽度B=cm,矩形量水堰堰口测针读数 V0 =实用堰堰形:WPS 实用堰堰顶测针读数V =实用堰高度 P= Cm实用堰设计水头Hd= Cm参数123456矩 形 堰水面测针读数cm堰上水头h(cm)流量 Q(cm3s)实 用 堰水面测针读数 (Cm)堰上水头H (cm)上游水深(cm)行近流速堰上总水头 (Cm)H0Hd流量系数绘制实用堰流量、流量系数与堰顶水头的关系曲线。(三)宽顶堰流量系数测定实验实验目的、设备、公式、步骤、注意事项、实验记录和计算表格均与(二)实用堰流量 系数测定实验相类似,请同学自行编写。
