《保温隔热工程(墙面、屋面、天棚).docx》由会员分享，可在线阅读，更多相关《保温隔热工程(墙面、屋面、天棚).docx（4页珍藏版）》请在第壹文秘上搜索。

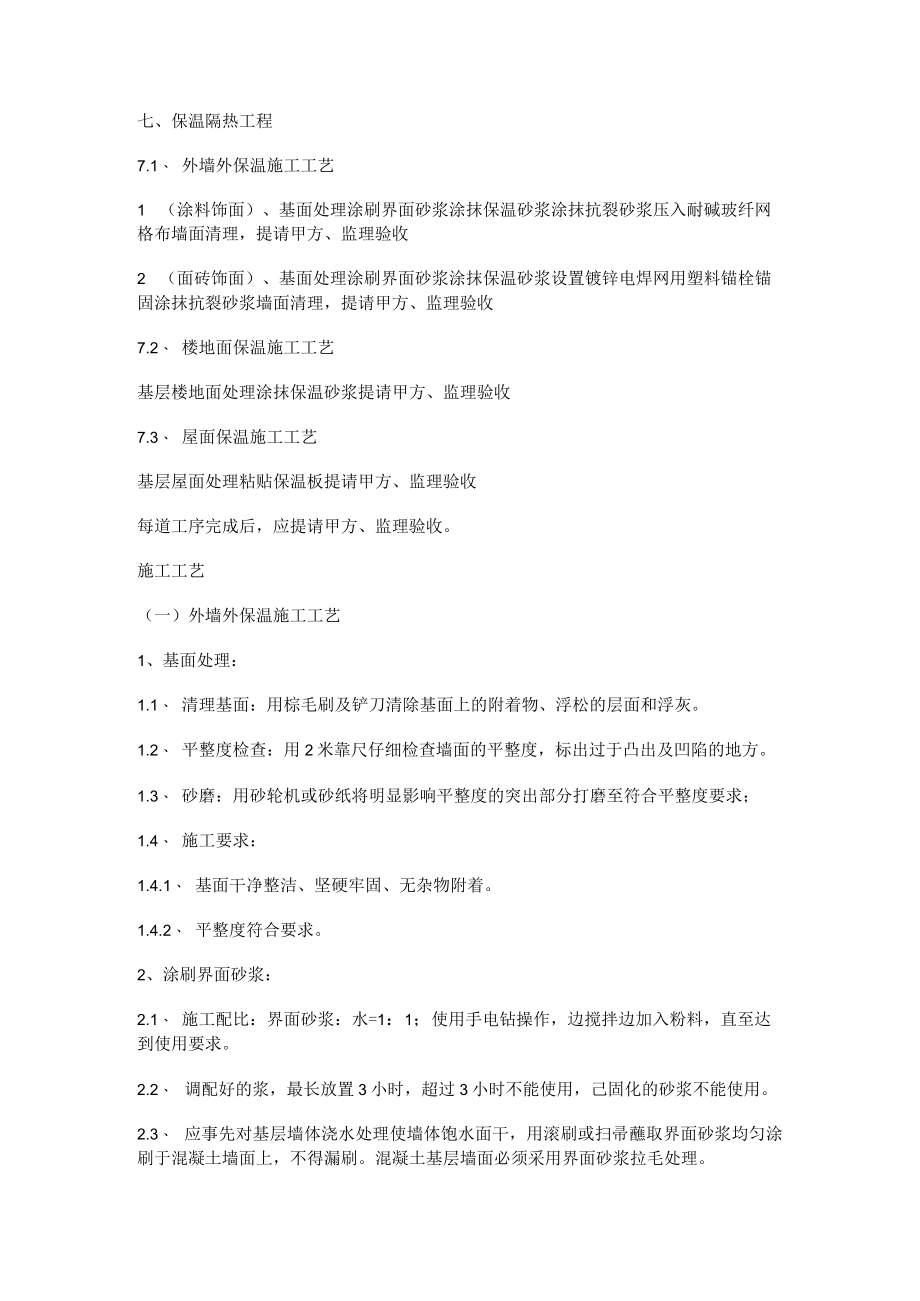

1、七、保温隔热工程7.1、 外墙外保温施工工艺1 （涂料饰面）、基面处理涂刷界面砂浆涂抹保温砂浆涂抹抗裂砂浆压入耐碱玻纤网格布墙面清理，提请甲方、监理验收2 （面砖饰面）、基面处理涂刷界面砂浆涂抹保温砂浆设置镀锌电焊网用塑料锚栓锚固涂抹抗裂砂浆墙面清理，提请甲方、监理验收7.2、 楼地面保温施工工艺基层楼地面处理涂抹保温砂浆提请甲方、监理验收7.3、 屋面保温施工工艺基层屋面处理粘贴保温板提请甲方、监理验收每道工序完成后，应提请甲方、监理验收。施工工艺（一）外墙外保温施工工艺1、基面处理：1.1、 清理基面：用棕毛刷及铲刀清除基面上的附着物、浮松的层面和浮灰。1.2、 平整度检查：用2米靠尺仔细
2、检查墙面的平整度，标出过于凸出及凹陷的地方。1.3、 砂磨：用砂轮机或砂纸将明显影响平整度的突出部分打磨至符合平整度要求；1.4、 施工要求：1.4.1、 基面干净整洁、坚硬牢固、无杂物附着。1.4.2、 平整度符合要求。2、涂刷界面砂浆：2.1、 施工配比：界面砂浆：水=1：1；使用手电钻操作，边搅拌边加入粉料，直至达到使用要求。2.2、 调配好的浆，最长放置3小时，超过3小时不能使用，己固化的砂浆不能使用。2.3、 应事先对基层墙体浇水处理使墙体饱水面干，用滚刷或扫帚蘸取界面砂浆均匀涂刷于混凝土墙面上，不得漏刷。混凝土基层墙面必须采用界面砂浆拉毛处理。3、涂抹保温砂浆：3.1、 施工配比：

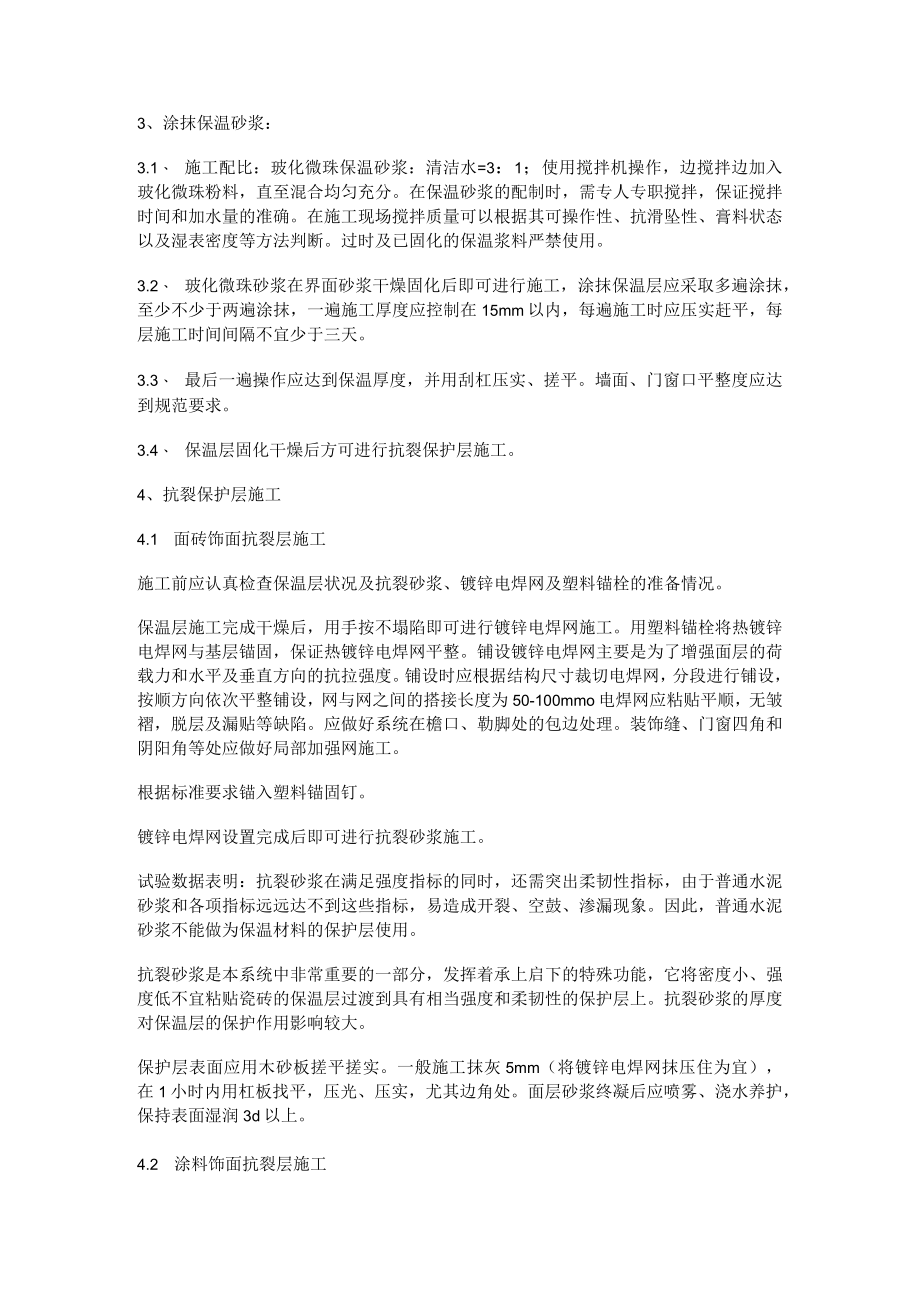

3、玻化微珠保温砂浆：清洁水=3：1；使用搅拌机操作，边搅拌边加入玻化微珠粉料，直至混合均匀充分。在保温砂浆的配制时，需专人专职搅拌，保证搅拌时间和加水量的准确。在施工现场搅拌质量可以根据其可操作性、抗滑坠性、膏料状态以及湿表密度等方法判断。过时及已固化的保温浆料严禁使用。3.2、 玻化微珠砂浆在界面砂浆干燥固化后即可进行施工，涂抹保温层应采取多遍涂抹，至少不少于两遍涂抹，一遍施工厚度应控制在15mm以内，每遍施工时应压实赶平，每层施工时间间隔不宜少于三天。3.3、 最后一遍操作应达到保温厚度，并用刮杠压实、搓平。墙面、门窗口平整度应达到规范要求。3.4、 保温层固化干燥后方可进行抗裂保护层施工。
4、4、抗裂保护层施工4.1 面砖饰面抗裂层施工施工前应认真检查保温层状况及抗裂砂浆、镀锌电焊网及塑料锚栓的准备情况。保温层施工完成干燥后，用手按不塌陷即可进行镀锌电焊网施工。用塑料锚栓将热镀锌电焊网与基层锚固，保证热镀锌电焊网平整。铺设镀锌电焊网主要是为了增强面层的荷载力和水平及垂直方向的抗拉强度。铺设时应根据结构尺寸裁切电焊网，分段进行铺设，按顺方向依次平整铺设，网与网之间的搭接长度为50-100mmo电焊网应粘贴平顺，无皱褶，脱层及漏贴等缺陷。应做好系统在檐口、勒脚处的包边处理。装饰缝、门窗四角和阴阳角等处应做好局部加强网施工。根据标准要求锚入塑料锚固钉。镀锌电焊网设置完成后即可进行抗裂砂浆
5、施工。试验数据表明：抗裂砂浆在满足强度指标的同时，还需突出柔韧性指标，由于普通水泥砂浆和各项指标远远达不到这些指标，易造成开裂、空鼓、渗漏现象。因此，普通水泥砂浆不能做为保温材料的保护层使用。抗裂砂浆是本系统中非常重要的一部分，发挥着承上启下的特殊功能，它将密度小、强度低不宜粘贴瓷砖的保温层过渡到具有相当强度和柔韧性的保护层上。抗裂砂浆的厚度对保温层的保护作用影响较大。保护层表面应用木砂板搓平搓实。一般施工抹灰5mm（将镀锌电焊网抹压住为宜），在1小时内用杠板找平，压光、压实，尤其边角处。面层砂浆终凝后应喷雾、浇水养护，保持表面湿润3d以上。4.2 涂料饰面抗裂层施工4.2.1、 施工前应认真

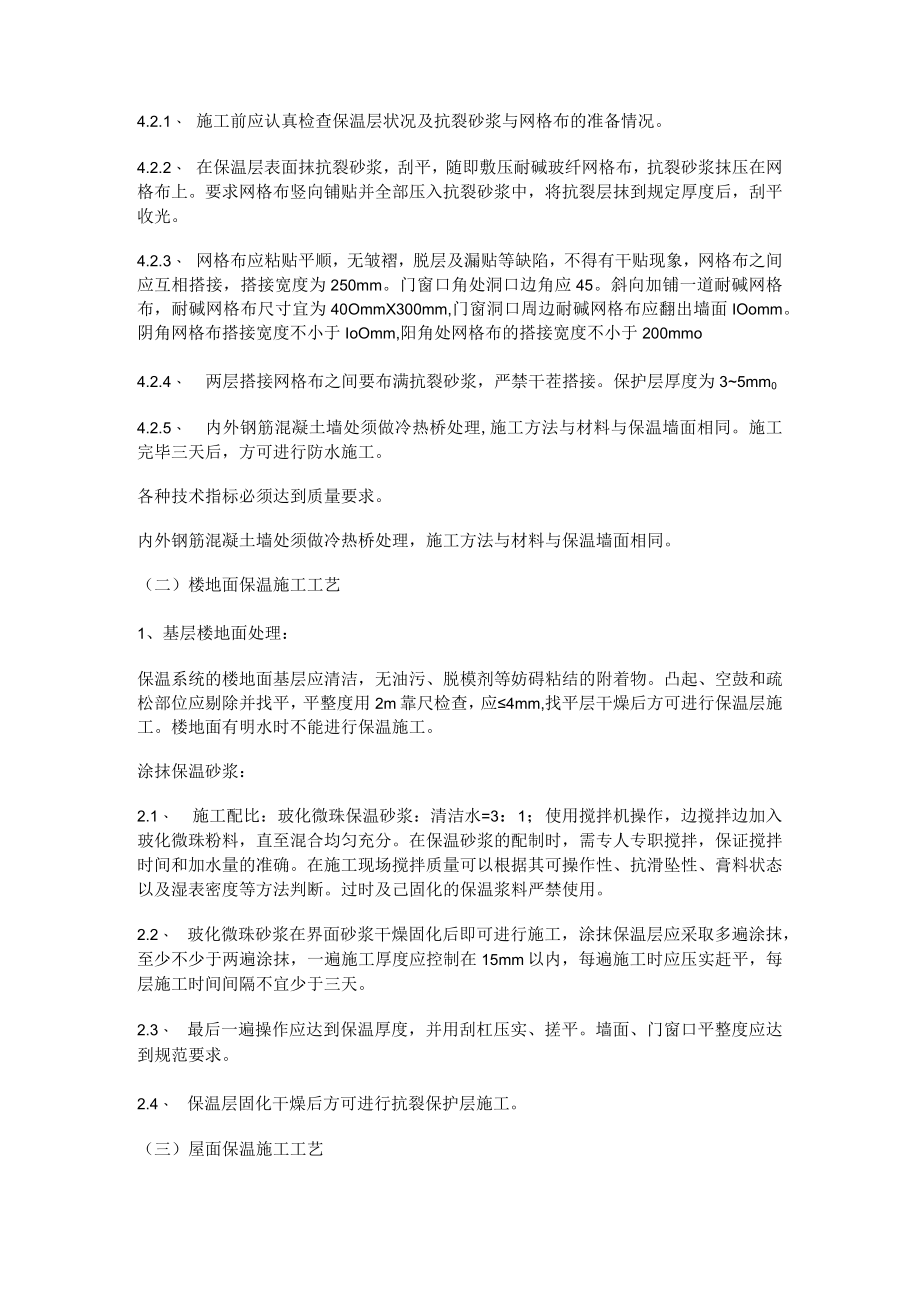

6、检查保温层状况及抗裂砂浆与网格布的准备情况。4.2.2、 在保温层表面抹抗裂砂浆，刮平，随即敷压耐碱玻纤网格布，抗裂砂浆抹压在网格布上。要求网格布竖向铺贴并全部压入抗裂砂浆中，将抗裂层抹到规定厚度后，刮平收光。4.2.3、 网格布应粘贴平顺，无皱褶，脱层及漏贴等缺陷，不得有干贴现象，网格布之间应互相搭接，搭接宽度为250mm。门窗口角处洞口边角应45。斜向加铺一道耐碱网格布，耐碱网格布尺寸宜为40OmmX300mm,门窗洞口周边耐碱网格布应翻出墙面IOomm。阴角网格布搭接宽度不小于IoOmm,阳角处网格布的搭接宽度不小于200mmo4.2.4、 两层搭接网格布之间要布满抗裂砂浆，严禁干茬搭接
7、。保护层厚度为35mm04.2.5、 内外钢筋混凝土墙处须做冷热桥处理,施工方法与材料与保温墙面相同。施工完毕三天后，方可进行防水施工。各种技术指标必须达到质量要求。内外钢筋混凝土墙处须做冷热桥处理，施工方法与材料与保温墙面相同。（二）楼地面保温施工工艺1、基层楼地面处理：保温系统的楼地面基层应清洁，无油污、脱模剂等妨碍粘结的附着物。凸起、空鼓和疏松部位应剔除并找平，平整度用2m靠尺检查，应4mm,找平层干燥后方可进行保温层施工。楼地面有明水时不能进行保温施工。涂抹保温砂浆：2.1、 施工配比：玻化微珠保温砂浆：清洁水=3：1；使用搅拌机操作，边搅拌边加入玻化微珠粉料，直至混合均匀充分。在保温
8、砂浆的配制时，需专人专职搅拌，保证搅拌时间和加水量的准确。在施工现场搅拌质量可以根据其可操作性、抗滑坠性、膏料状态以及湿表密度等方法判断。过时及己固化的保温浆料严禁使用。2.2、 玻化微珠砂浆在界面砂浆干燥固化后即可进行施工，涂抹保温层应采取多遍涂抹，至少不少于两遍涂抹，一遍施工厚度应控制在15mm以内，每遍施工时应压实赶平，每层施工时间间隔不宜少于三天。2.3、 最后一遍操作应达到保温厚度，并用刮杠压实、搓平。墙面、门窗口平整度应达到规范要求。2.4、 保温层固化干燥后方可进行抗裂保护层施工。（三）屋面保温施工工艺1、基层屋面处理：挤塑板和硅酸盐板保温系统的墙面基层应清洁，无油污、脱模剂等妨
9、碍粘结的附着物。凸起、空鼓和疏松部位应剔除并找平。平整度用2m靠尺检查，应4n*找平层干燥后方可进行保温板粘贴施工。屋面有明水时不能进行保温施工。2、粘贴保温板：上人屋面采用60mm厚XPS挤塑聚苯板，不上人屋面采用25mm厚硅酸盐板。配制好保温板粘结砂浆。适时使用，过时禁用。粘贴保温板时，应将粘结砂浆均匀地涂在保温板的背面，涂抹粘结砂浆的面积硅酸盐板满涂，挤塑板不得小于保温板面积的50%。涂抹好粘结砂浆后，应立即将保温板粘贴在找平层上。保温板的粘结，宜从屋面一侧开始，按顺砌方式粘贴，竖行应逐行错缝，错缝距为1/2板长，局部最小错缝不小于200mm。保温板直接依次粘贴，并结合图纸设置好变形缝。
10、可先从一行保温板作为标准行。保温板应粘贴牢固，挤压密实，板面应保持平整，不得有松动和空鼓，拼缝高差不得大于L5mm,高出基准面3mm以上的部分应进行磨平处理。保温板可根据现场需要切割、打孔，大于2mm以上的对接缝用片状保温板填充,避免产生冷热桥。不得用粘结砂浆直接填缝，以保证整个板面的伸缩自如及水汽排放。六、质量标准6.1 所用的保温砂浆、挤塑板等材料符合设计要求和有关标准的规定。6.2 保温层及其细部，必须符合设计要求和施工规范规定：保温层严禁有脱落现象。6.3 保温层的基层应牢固、平整、洁净，不得有空鼓、起沙和松动及脱皮现象；阴阳角处应抹成接错平顺。6.4 保温层铺贴方法、搭接尺寸和收头应符合设计要求和施工规范规定，粘接应牢固、接缝和收头出应封严，不得有损伤、空鼓、翘边、皱折等缺陷。七、成品保护1、所有进场施工人员树立成品保护意识，既保护自身劳动成品半成品，也要保护他人成品半成品。2、门窗框残有砂浆应及时清理，严禁蹬踩窗台，防止损坏棱角。3、应保护好墙上的埋件、电线槽、盒、水暖设备和预留孔洞等。
