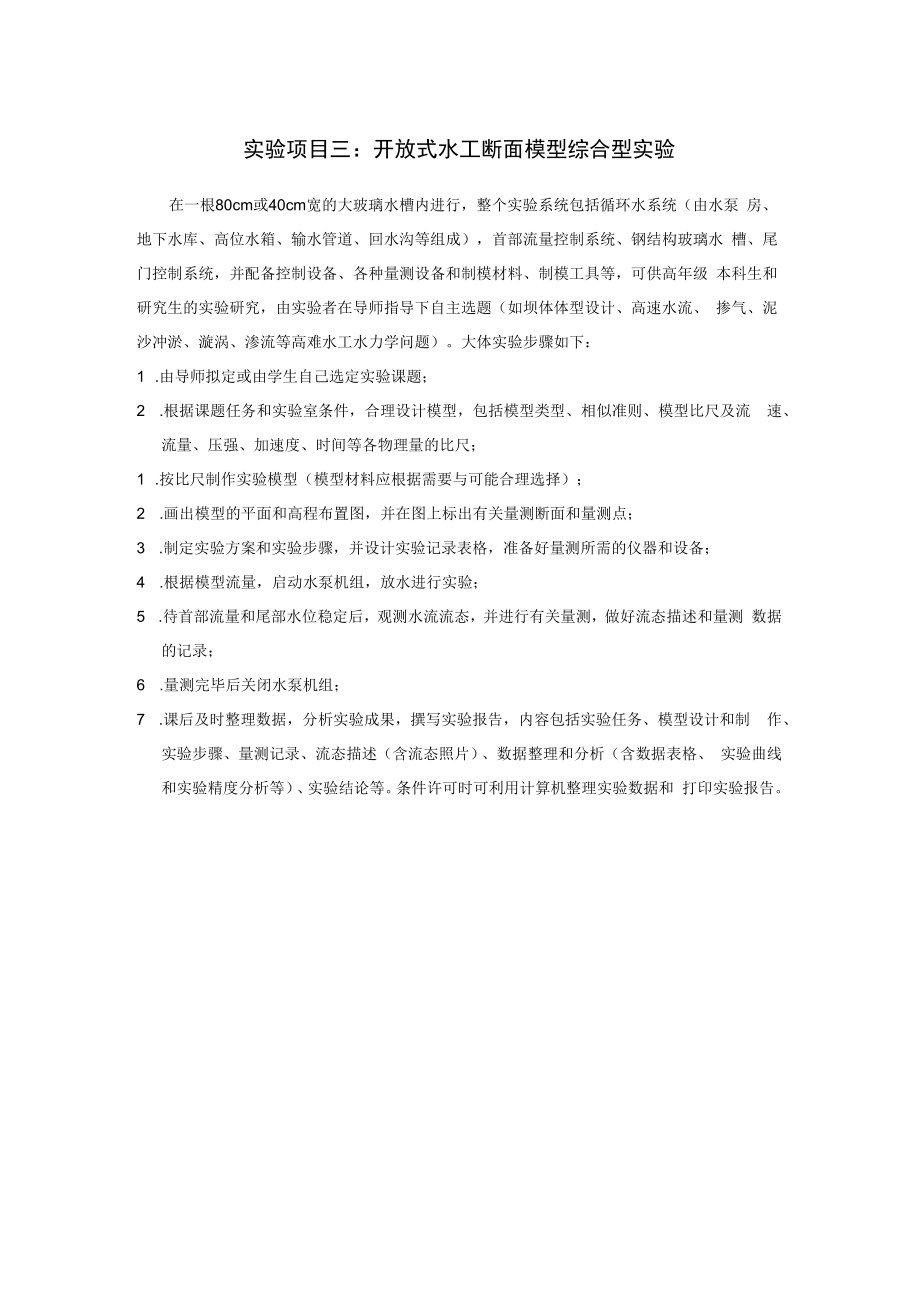

内科大水力学实验指导03开放式水工断面模型综合型实验.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《内科大水力学实验指导03开放式水工断面模型综合型实验.docx》由会员分享,可在线阅读,更多相关《内科大水力学实验指导03开放式水工断面模型综合型实验.docx(1页珍藏版)》请在第壹文秘上搜索。

1、实验项目三:开放式水工断面模型综合型实验在一根80cm或40cm宽的大玻璃水槽内进行,整个实验系统包括循环水系统(由水泵 房、地下水库、高位水箱、输水管道、回水沟等组成),首部流量控制系统、钢结构玻璃水 槽、尾门控制系统,并配备控制设备、各种量测设备和制模材料、制模工具等,可供高年级 本科生和研究生的实验研究,由实验者在导师指导下自主选题(如坝体体型设计、高速水流、 掺气、泥沙冲淤、漩涡、渗流等高难水工水力学问题)。大体实验步骤如下:1 .由导师拟定或由学生自己选定实验课题;2 .根据课题任务和实验室条件,合理设计模型,包括模型类型、相似准则、模型比尺及流 速、流量、压强、加速度、时间等各物理

2、量的比尺;1 .按比尺制作实验模型(模型材料应根据需要与可能合理选择);2 .画出模型的平面和高程布置图,并在图上标出有关量测断面和量测点;3 .制定实验方案和实验步骤,并设计实验记录表格,准备好量测所需的仪器和设备;4 .根据模型流量,启动水泵机组,放水进行实验;5 .待首部流量和尾部水位稳定后,观测水流流态,并进行有关量测,做好流态描述和量测 数据的记录;6 .量测完毕后关闭水泵机组;7 .课后及时整理数据,分析实验成果,撰写实验报告,内容包括实验任务、模型设计和制 作、实验步骤、量测记录、流态描述(含流态照片)、数据整理和分析(含数据表格、 实验曲线和实验精度分析等)、实验结论等。条件许可时可利用计算机整理实验数据和 打印实验报告。
