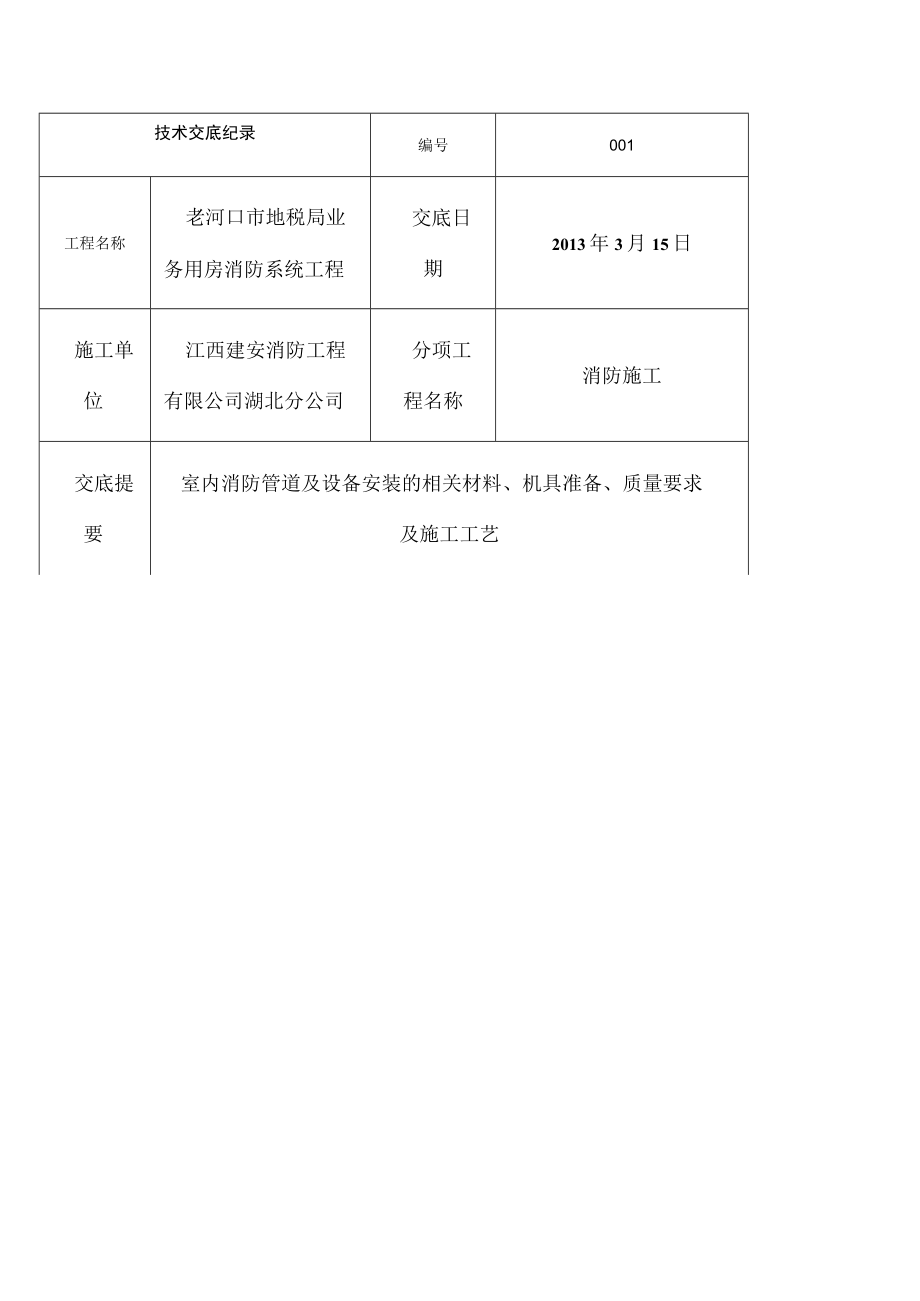

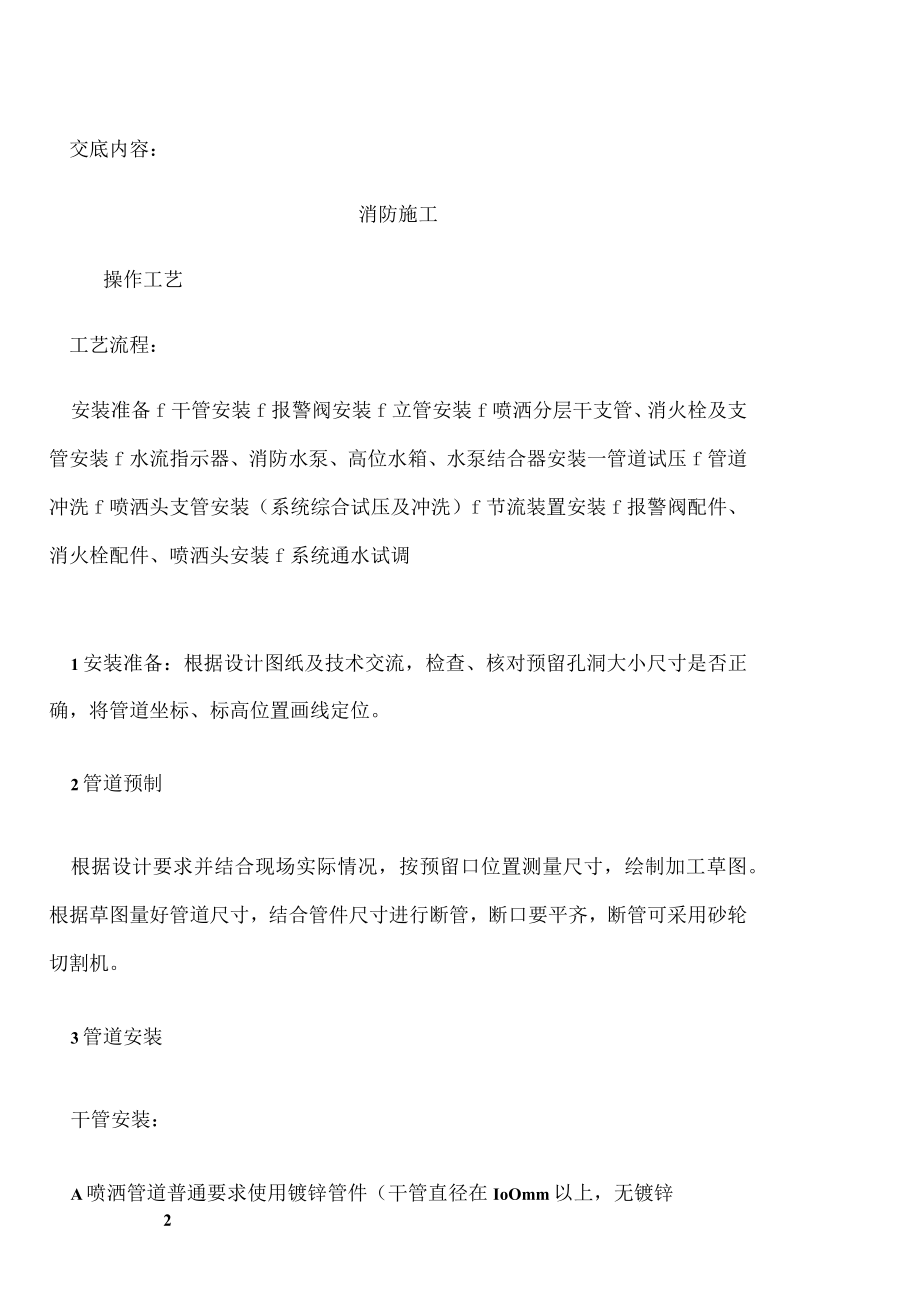

1、技术交底纪录编号001工程名称老河口市地税局业务用房消防系统工程交底日期2013年3月15日施工单位江西建安消防工程有限公司湖北分公司分项工程名称消防施工交底提要室内消防管道及设备安装的相关材料、机具准备、质量要求及施工工艺交底内容：消防施工操作工艺工艺流程：安装准备f干管安装f报警阀安装f立管安装f喷洒分层干支管、消火栓及支管安装f水流指示器、消防水泵、高位水箱、水泵结合器安装一管道试压f管道冲洗f喷洒头支管安装（系统综合试压及冲洗）f节流装置安装f报警阀配件、消火栓配件、喷洒头安装f系统通水试调1安装准备：根据设计图纸及技术交流，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线

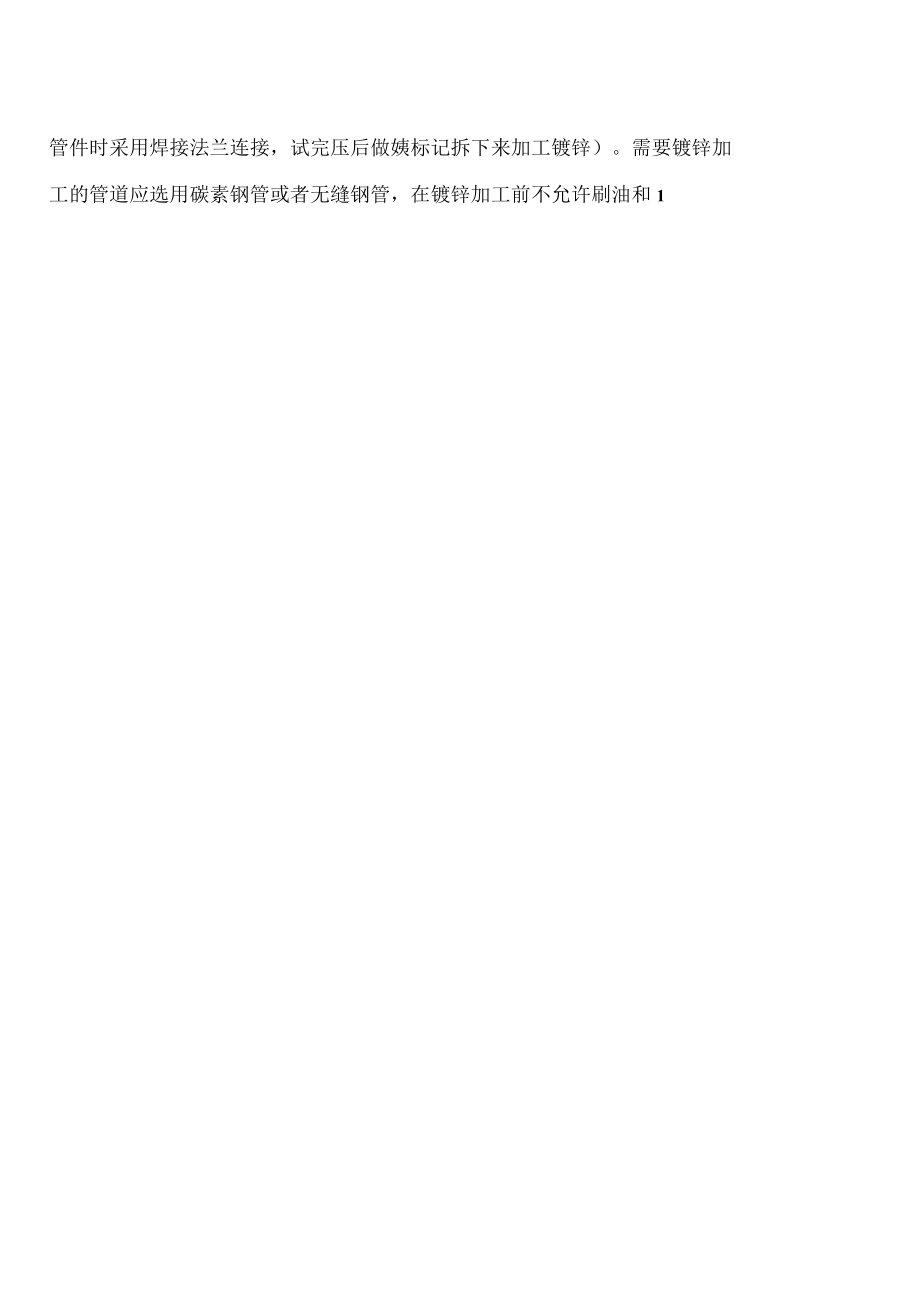

2、定位。2管道预制根据设计要求并结合现场实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，结合管件尺寸进行断管，断口要平齐，断管可采用砂轮切割机。3管道安装干管安装：A喷洒管道普通要求使用镀锌管件（干管直径在IoOmm以上，无镀锌2管件时采用焊接法兰连接，试完压后做姨标记拆下来加工镀锌）。需要镀锌加工的管道应选用碳素钢管或者无缝钢管，在镀锌加工前不允许刷油和1本表格由施工单位填写，交底单位与接受交底单位各保存一份。当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底纪录编号002工程名称老河口市地税局业务用房消防系统工程交底日期2013年3月15
3、日施工单位江西建安消防工程有限公司湖北分公司分项工程名称室内消防管道及设备安装交底提要室内消防管道及设备安装的相关材料、机具准备、质量要求及施工工艺交底内容：报警阀安装应设在明显、易于操作的位置，距地高度宜为Im摆布。报警阀处地面应有排水措施，环境温度不应低5Co报警阀组装时应按产品说明书和设计要求，控制阀应有启闭指示装置，并使阀门工作处于常开状态。消防喷洒和消火栓立管安装：A立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部的支吊架要坚固，防止立管下坠。B立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。消防喷洒分层干支管安装：A管道的分支预留口在吊装前应先预制好，丝
4、接的用三通定位预留口，焊接可在干管上开口焊上熟铁管箍，调直后吊装。所有预留口均加好暂时堵。B需要加工镀锌的管道在其它管道未安装前试压、拆除、镀锌后进行二次安装。C走廊吊顶内的管道安装与通风道的位置要协调好。D喷洒管道不同管径连接不宜采用补心，应采用异径管箍，弯头上不得用补心，应采用异径弯头，三通上最多用一个补心，四通上最多用两个补心。E向上喷的喷洒头有条件的可与分支干管顺序安装好。其它管道安装完后不易操作的位置也应先安装好向上喷的喷洒头。消火栓及支管安装：A消火栓箱体要符合设计要求（其材质有木、铁和铝合金等），栓阀有单出口和双出口双控等。产品均应有消防部门的创造许可证及合格证方可使用。B消火栓
5、支管要以栓阀的坐标、标高定位甩口，核定后再稳因消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵便。C水流指示器安装：普通安装在每层的水平分支干管或者某区域的分二干管上。应水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器先后应保持有5保安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致。国内产品可直接安装在丝扣三通上，进口产品可在干管开口用定型卡箍紧固。水流指示器合用于直径为5i5omm的管道上安装。消防水泵安装：A水泵的规格型号应符合设计要求，水泵应采用自灌式吸水，水泵基础按设计图纸施工，吸水管应加减振器。加压泵可不设减振装置，但恒压泵应加
6、减振装置，进出水口加防噪声设施，水泵出口宜加缓闭式逆止阀。1 .本表格由施工单位填写，交底单位与接受交底单位各保存一份。2 .当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底纪录编号003工程名称老河口市地税局业务用房消防系统工程交底日期2013年3月15日施工单位江西建安消防工程有限公司湖北分公司分项工程名称室内消防管道及设备安装交底提要室内消防管道及设备安装的相关材料、机具准备、质量要求及施工工艺交底内容：B水泵配管安装应在水泵定位找平正，稳固后进行。水泵设备不得承受管道的质量。安装顺序为逆止阀，阀门挨次与水泵紧牢，与水泵相接配管的一片法兰先与阀门法兰紧
7、牢，用线坠找直找正，量出配管尺寸，配管先点焊在这片法兰上，再把法兰松开取下焊接，冷却后再与阀门连接好，最后再焊与配管相接的另一管段。C配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，标高一致，配管罗列整齐。4水泵结合器安装规格应根据设计选定，有三种类型墙壁型、地上型、地下型。其安装位置应有明显标志，阀门位置应便于操作，结合器附近不得有障碍物。安全阀应按系统工作压力定压，防止消防车加压过高破坏室内管网及部件，结合器应装有泄水阀。5消防管道试压消防管道试压可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无渗漏，如有法兰、阀门等部位渗漏，应在加压前紧固
8、，升压后再浮现渗漏时做好标记，卸压后处理。必要时泄水处理。冬季试压环境温度不得低于+5，夏季试压最好不直接用外线上水防止结露。试压合格后及时办理验收手续。6管道冲洗消防管道在试压完毕后可连续做冲洗工作。冲洗前先将系统中的流量减压孔板、过滤装置拆除，冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其它成品。7喷洒系统试压：封吊顶前进行系统试压，为了不影响吊顶装修进度可分层分段试压，试压完后冲洗管道，合格后可封闭吊顶。吊顶材料在管箍口处开一个3mm的孔，把预留口露出，吊顶装修完后把丝堵卸下安装喷洒头。8节流装置：在高层消防系统中，低层的喷洒头和消火栓流量过大，可采用减压孔板或者节流管等装置
9、均衡。减压孔板应设置在直径不小于50mm水平管段上，孔口直径不应小于安装管段直径的5。%，孔板应安装在水流转弯处下游一侧的直管段上，与弯管的距离不应小于设置管段直径的两倍。采用节流管时，其长度不宜小于1m。节流管直径按表316选用。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底纪录编号004工程名称老河口市地税局业务用房消防系统工程交底日H期2022年3月15施工单位江西建安消防工程有限公司湖北分公司分项工程名称室内消防管道及设备安装交底提要室内消防管道及设备安装的相关材料、机具准备、质量要求及施工工艺交底内容：9报警阀配件安装：应在交工前进行，延迟器
10、安装在闭式喷头自动喷水灭火系统上，是防止误报警的设施。可按说明书及组装图安装，应装在报警阀与水力警铃之间的信号管道上。水力警铃安装在报警阀附近。与报警阀连接的管道应采用镀锌钢管。10消火栓配件安装：应在交工前进行。消防水龙带应折好放在挂架上或者卷实、盘紧放在箱内，消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或者放在箱底部。消防水龙带与水枪，快速接头的连接，普通用14#铅丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电气专业配合施工。11喷洒头安装：A喷洒头的规格、类型、动作温度要符合设计要求。B喷洒头安装的保护面积、喷头间距及距墙、柱的距离应符合规
11、范要求。（:喷洒头的两翼方向应成排统一安装。护口盘要贴紧吊顶，走廊单排的喷头两翼应横向安装。D安装喷洒头应使用特制专用扳手（灯叉型），填料宜采用聚四氟乙烯带，防止损坏和污染吊顶。E水幕喷洒头安装应注意朝向被保护对象，在同一配水支管上应安装相同口径的水幕喷头。F喷洒管道的固定支架安装应符合设计要求。G支吊架的位置以不妨碍喷头喷效果为原则。普通吊架距喷头应大于3omm,对圆钢吊架可小到7mrrH为防止喷头喷水时管道产生大幅度晃动，干管、立管均应加防晃固定支架。干管或者分层干管可设在直管段中间，距立管及末端不宜超过12m,单杆吊架长度小于150mm时，可不加防晃固定支架。I防晃固定支架应能承受管道、
12、零件、阀门及管内水的总分量和50%水平方向推动力而不损坏或者产生永久变形。立管要设两个方向的防舆固定支架。J设置雨淋和水幕喷水灭火系统采用自动统置时，应设手动开启装置。普通在无采暖设施或者环境温度高于7。C的区域，应采用干式自2喷水灭火系统，干式自动喷水灭火系统未装喷洒头前，应做好试压冲洗工作。有条件应用空压机吹扫管道。K消防系统通水调试应达到消防部门测试规定条件。消防水泵应接通电源并已试运转，测试最不利点的喷洒头和消火栓的压力和流量能满足设计要求。1 本表格由施工单位填写，交底单位与接受交底单位各保存一份。2 .当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术
13、交底纪录编号005工程名称老河口市地税局业务用房消防系统工程交底日期2013年3月15日施工单位江西建安消防工程有限公司湖北分公司分项工程名称室内消防管道及设备安装交底提要室内消防管道及设备安装的相关材料、机具准备、质量要求及施工工艺交底内容：12管道及设备保温层的厚度和平整度的允许偏差应符合表448的规定。表448管道及设备保温的允许偏差和检验方法项次项目允许偏差(mm)检验方法1厚度+0.1O-0.050用钢针刺入2表面平整度卷材5用2m靠尺和契形塞尺检查涂抹1013成品保护A消防系统施工完毕后，各部位的设备组件要有保护措施，防止碰动跑水，损坏装修成品。B报警阀配件、消火栓箱内附件，各部位的仪表等均应加强管理，防止丢失和损坏。C消防管道安装与土建及其它管道发生矛盾时，不得私自拆改，要经过设计，办理变更洽商妥善解决。D喷洒头安装时不得污染和损坏吊顶装饰面。E消防器材严禁挪用。审核人父底人接受交底人
