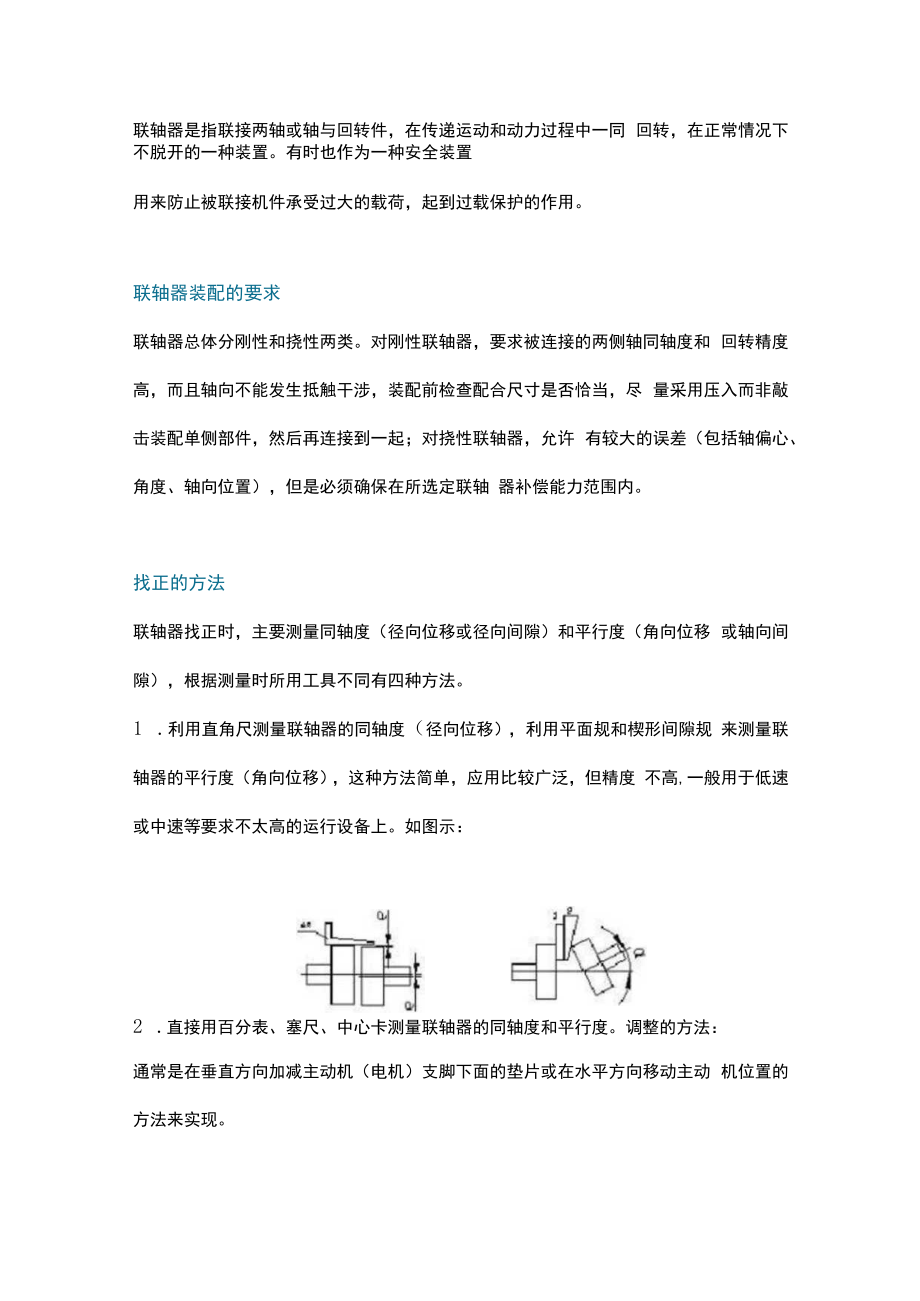

联轴器的装配方法.docx_第1页
第1页 / 共4页

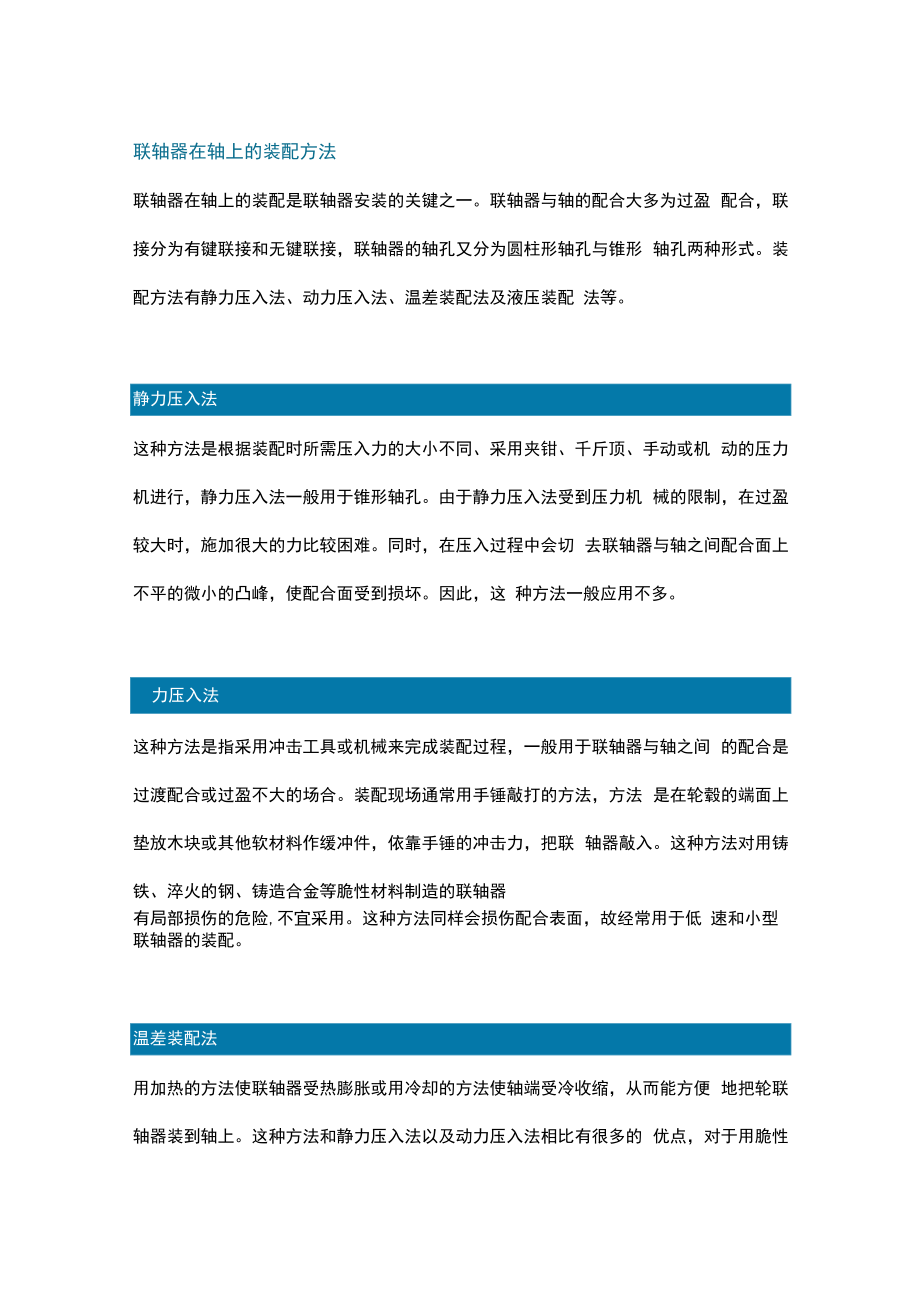

联轴器的装配方法.docx_第2页
第2页 / 共4页

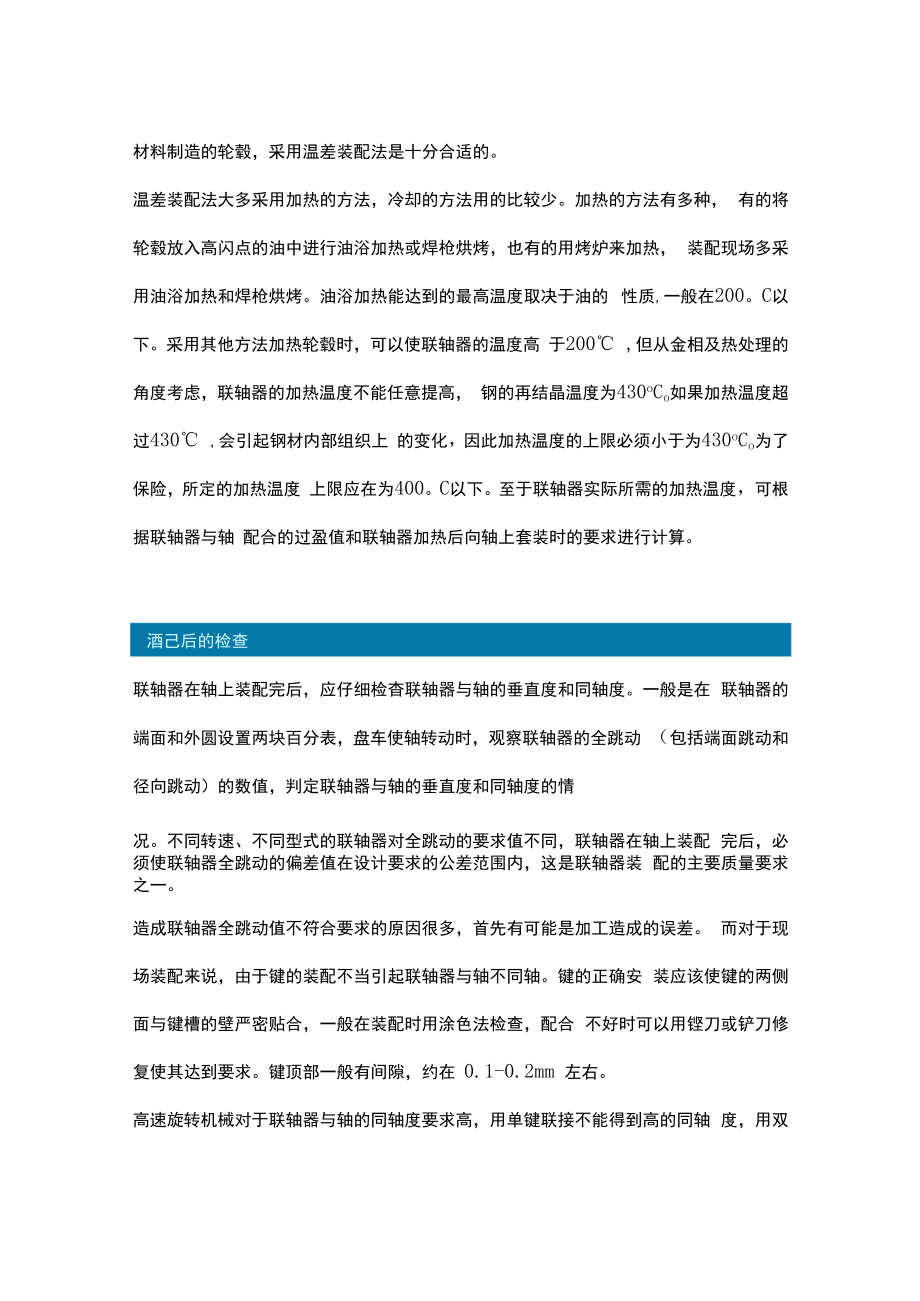

联轴器的装配方法.docx_第3页
第3页 / 共4页
联轴器的装配方法.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《联轴器的装配方法.docx》由会员分享,可在线阅读,更多相关《联轴器的装配方法.docx(4页珍藏版)》请在第壹文秘上搜索。

1、联轴器是指联接两轴或轴与回转件,在传递运动和动力过程中一同 回转,在正常情况下不脱开的一种装置。有时也作为一种安全装置用来防止被联接机件承受过大的载荷,起到过载保护的作用。联轴器装配的要求联轴器总体分刚性和挠性两类。对刚性联轴器,要求被连接的两侧轴同轴度和 回转精度高,而且轴向不能发生抵触干涉,装配前检查配合尺寸是否恰当,尽 量采用压入而非敲击装配单侧部件,然后再连接到一起;对挠性联轴器,允许 有较大的误差(包括轴偏心、角度、轴向位置),但是必须确保在所选定联轴 器补偿能力范围内。找正的方法联轴器找正时,主要测量同轴度(径向位移或径向间隙)和平行度(角向位移 或轴向间隙),根据测量时所用工具不

2、同有四种方法。1 .利用直角尺测量联轴器的同轴度(径向位移),利用平面规和楔形间隙规 来测量联轴器的平行度(角向位移),这种方法简单,应用比较广泛,但精度 不高,一般用于低速或中速等要求不太高的运行设备上。如图示:2 .直接用百分表、塞尺、中心卡测量联轴器的同轴度和平行度。调整的方法:通常是在垂直方向加减主动机(电机)支脚下面的垫片或在水平方向移动主动 机位置的方法来实现。联轴器在轴上的装配方法联轴器在轴上的装配是联轴器安装的关键之一。联轴器与轴的配合大多为过盈 配合,联接分为有键联接和无键联接,联轴器的轴孔又分为圆柱形轴孔与锥形 轴孔两种形式。装配方法有静力压入法、动力压入法、温差装配法及液

3、压装配 法等。静力压入法这种方法是根据装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机 动的压力机进行,静力压入法一般用于锥形轴孔。由于静力压入法受到压力机 械的限制,在过盈较大时,施加很大的力比较困难。同时,在压入过程中会切 去联轴器与轴之间配合面上不平的微小的凸峰,使配合面受到损坏。因此,这 种方法一般应用不多。力压入法这种方法是指采用冲击工具或机械来完成装配过程,一般用于联轴器与轴之间 的配合是过渡配合或过盈不大的场合。装配现场通常用手锤敲打的方法,方法 是在轮毂的端面上垫放木块或其他软材料作缓冲件,依靠手锤的冲击力,把联 轴器敲入。这种方法对用铸铁、淬火的钢、铸造合金等脆性材料制

4、造的联轴器有局部损伤的危险,不宜采用。这种方法同样会损伤配合表面,故经常用于低 速和小型联轴器的装配。温差装配法用加热的方法使联轴器受热膨胀或用冷却的方法使轴端受冷收缩,从而能方便 地把轮联轴器装到轴上。这种方法和静力压入法以及动力压入法相比有很多的 优点,对于用脆性材料制造的轮毂,采用温差装配法是十分合适的。温差装配法大多采用加热的方法,冷却的方法用的比较少。加热的方法有多种, 有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤,也有的用烤炉来加热, 装配现场多采用油浴加热和焊枪烘烤。油浴加热能达到的最高温度取决于油的 性质,一般在200。C以下。采用其他方法加热轮毂时,可以使联轴器的温度高

5、于200 ,但从金相及热处理的角度考虑,联轴器的加热温度不能任意提高, 钢的再结晶温度为430oCo如果加热温度超过430 ,会引起钢材内部组织上 的变化,因此加热温度的上限必须小于为430oCo为了保险,所定的加热温度 上限应在为400。C以下。至于联轴器实际所需的加热温度,可根据联轴器与轴 配合的过盈值和联轴器加热后向轴上套装时的要求进行计算。酒己后的检查联轴器在轴上装配完后,应仔细检杳联轴器与轴的垂直度和同轴度。一般是在 联轴器的端面和外圆设置两块百分表,盘车使轴转动时,观察联轴器的全跳动 (包括端面跳动和径向跳动)的数值,判定联轴器与轴的垂直度和同轴度的情况。不同转速、不同型式的联轴器对全跳动的要求值不同,联轴器在轴上装配 完后,必须使联轴器全跳动的偏差值在设计要求的公差范围内,这是联轴器装 配的主要质量要求之一。造成联轴器全跳动值不符合要求的原因很多,首先有可能是加工造成的误差。 而对于现场装配来说,由于键的装配不当引起联轴器与轴不同轴。键的正确安 装应该使键的两侧面与键槽的壁严密贴合,一般在装配时用涂色法检查,配合 不好时可以用铿刀或铲刀修复使其达到要求。键顶部一般有间隙,约在 0.1-0.2mm 左右。高速旋转机械对于联轴器与轴的同轴度要求高,用单键联接不能得到高的同轴 度,用双键联接或花键联接能使两者的同轴度得到改善。
