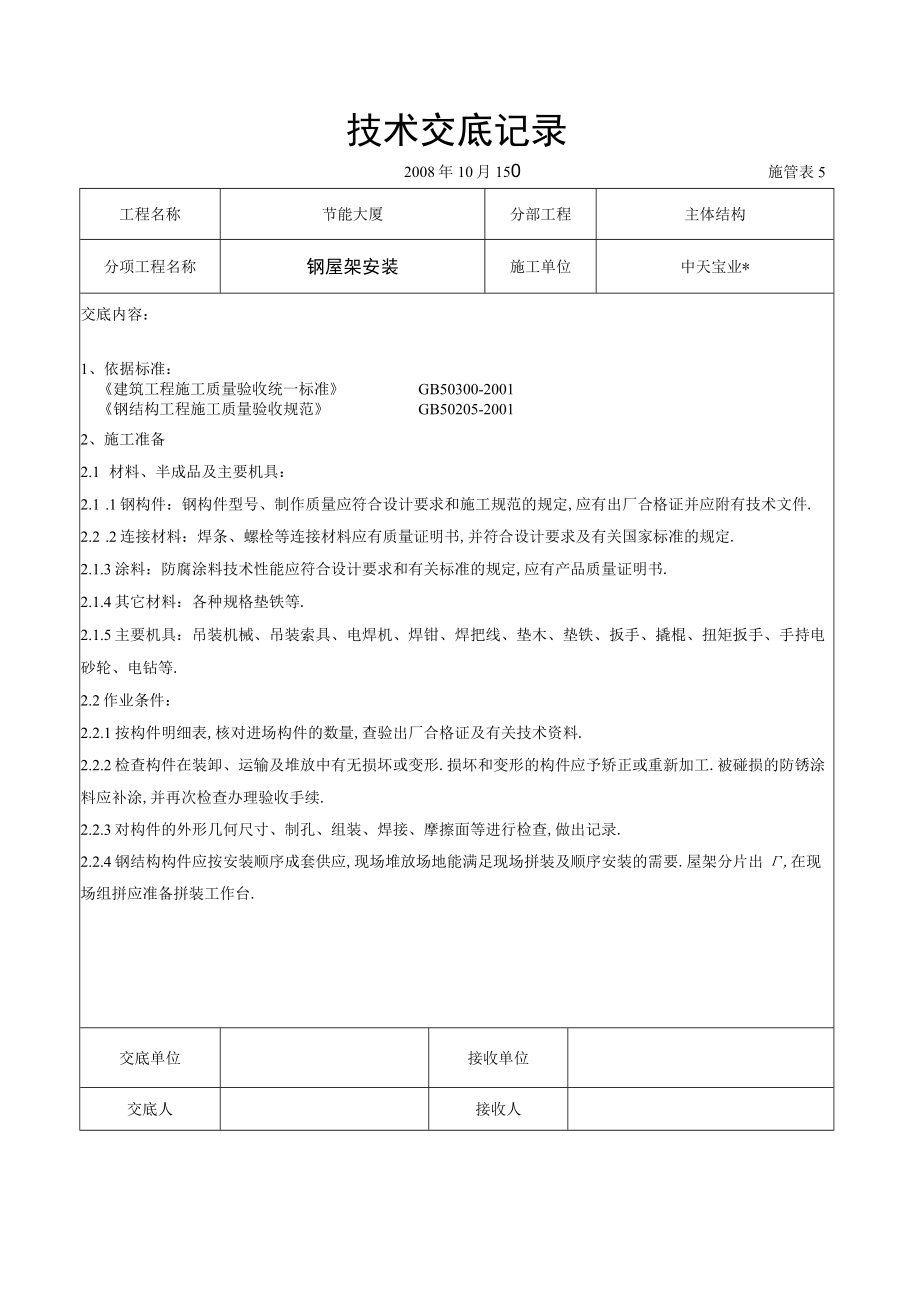

钢屋架安装交底记录工程文档范本.docx_第1页
第1页 / 共9页

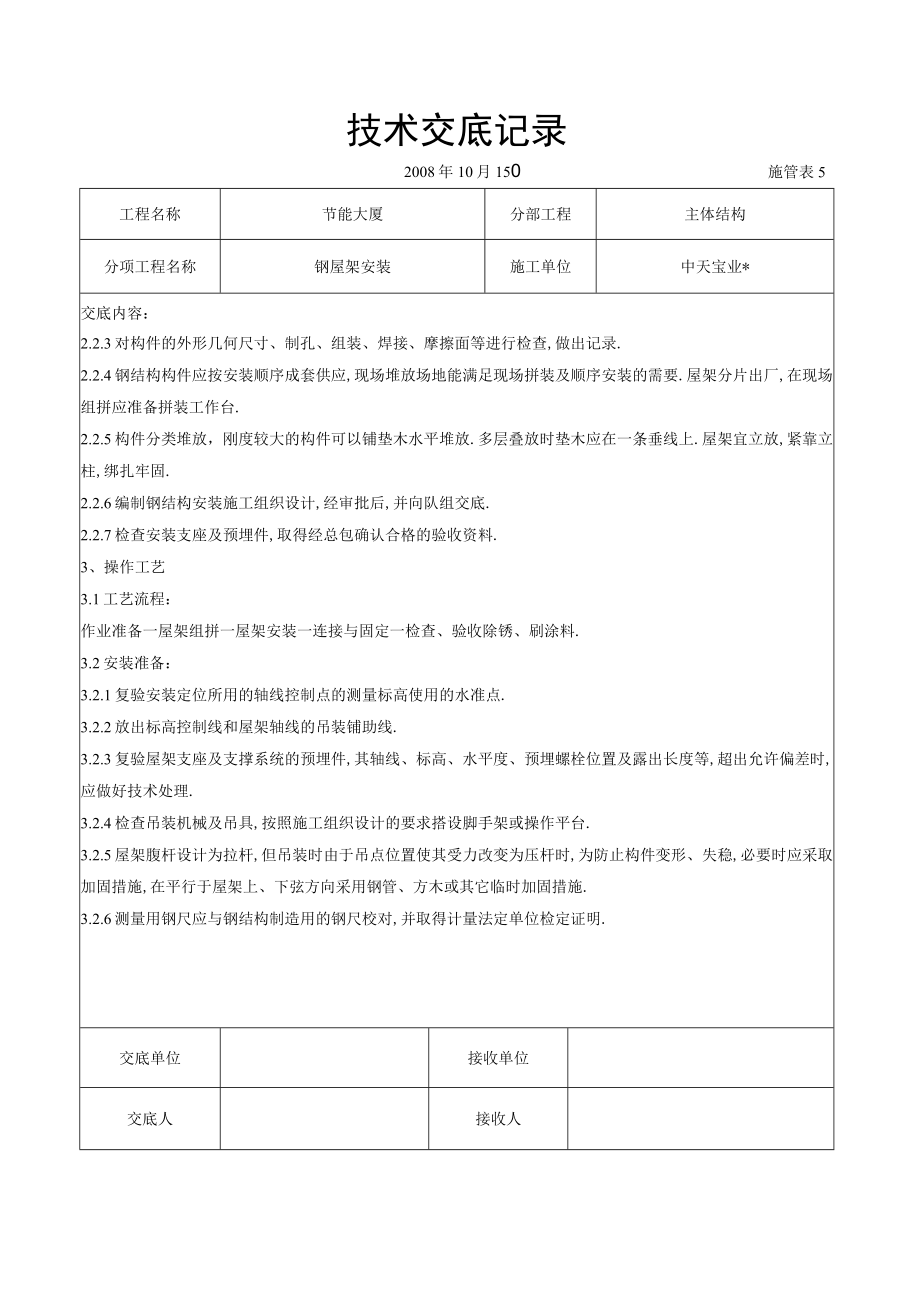

钢屋架安装交底记录工程文档范本.docx_第2页
第2页 / 共9页

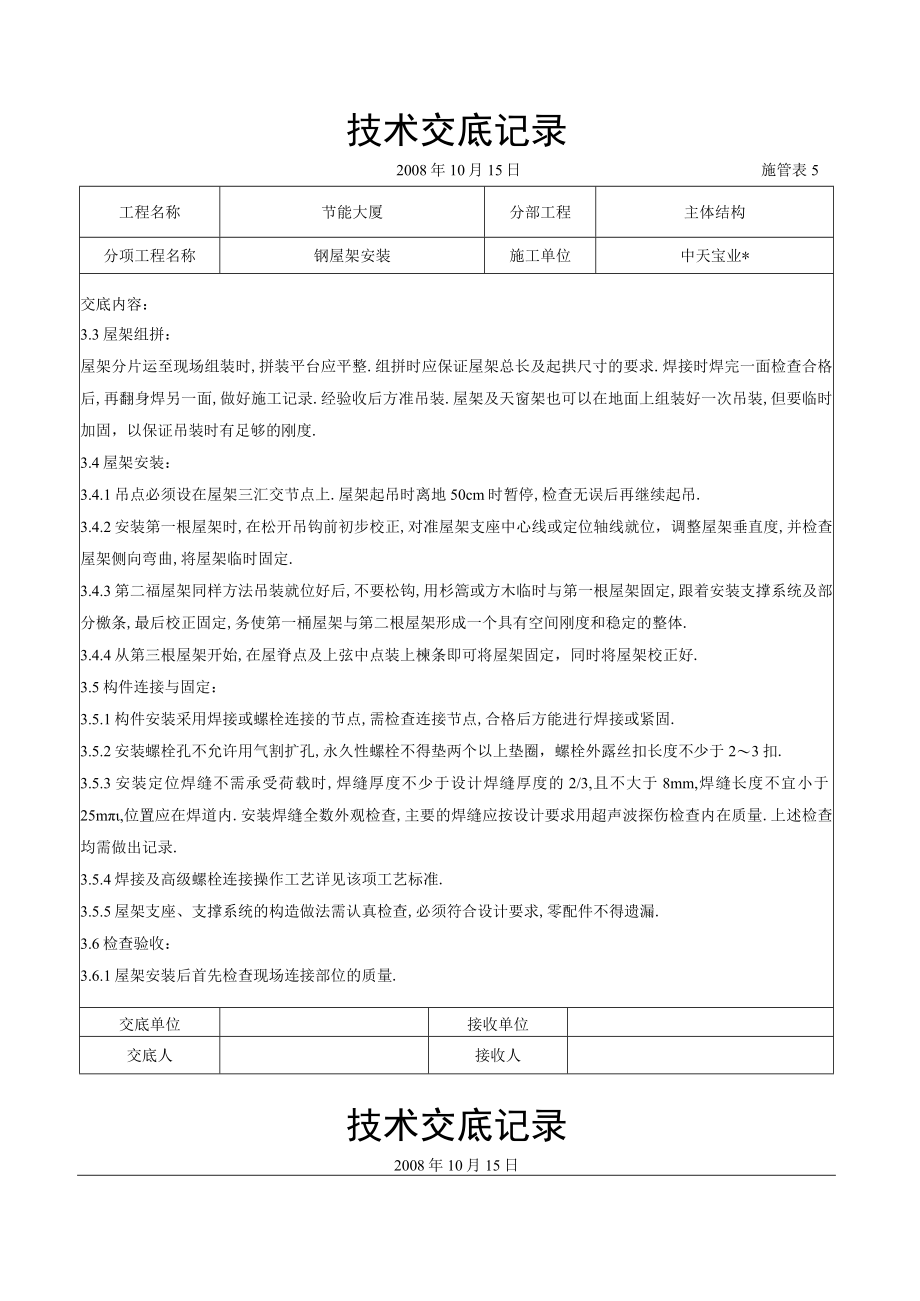

钢屋架安装交底记录工程文档范本.docx_第3页
第3页 / 共9页
钢屋架安装交底记录工程文档范本.docx_第4页
第4页 / 共9页
钢屋架安装交底记录工程文档范本.docx_第5页
第5页 / 共9页
钢屋架安装交底记录工程文档范本.docx_第6页
第6页 / 共9页
钢屋架安装交底记录工程文档范本.docx_第7页
第7页 / 共9页
钢屋架安装交底记录工程文档范本.docx_第8页
第8页 / 共9页
钢屋架安装交底记录工程文档范本.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《钢屋架安装交底记录工程文档范本.docx》由会员分享,可在线阅读,更多相关《钢屋架安装交底记录工程文档范本.docx(9页珍藏版)》请在第壹文秘上搜索。

1、技术交底记录工程名称节能大厦分部工程主体结构分项工程名称钢屋架安装施工单位中天宝业*交底内容:1、依据标准:建筑工程施工质量验收统一标准GB50300-2001钢结构工程施工质量验收规范GB50205-20012、施工准备2.1 材料、半成品及主要机具:2.1 .1钢构件:钢构件型号、制作质量应符合设计要求和施工规范的规定,应有出厂合格证并应附有技术文件.2.2 .2连接材料:焊条、螺栓等连接材料应有质量证明书,并符合设计要求及有关国家标准的规定.2.1.3涂料:防腐涂料技术性能应符合设计要求和有关标准的规定,应有产品质量证明书.2.1.4其它材料:各种规格垫铁等.2.1.5主要机具:吊装机械

2、、吊装索具、电焊机、焊钳、焊把线、垫木、垫铁、扳手、撬棍、扭矩扳手、手持电砂轮、电钻等.2.2作业条件:2.2.1按构件明细表,核对进场构件的数量,查验出厂合格证及有关技术资料.2.2.2检查构件在装卸、运输及堆放中有无损坏或变形.损坏和变形的构件应予矫正或重新加工.被碰损的防锈涂料应补涂,并再次检查办理验收手续.2.2.3对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查,做出记录.2.2.4钢结构构件应按安装顺序成套供应,现场堆放场地能满足现场拼装及顺序安装的需要.屋架分片出,在现场组拼应准备拼装工作台.交底单位接收单位交底人接收人2008年10月150施管表5技术交底记录工程名称节

3、能大厦分部工程主体结构分项工程名称钢屋架安装施工单位中天宝业*交底内容:2.2.3对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查,做出记录.2.2.4钢结构构件应按安装顺序成套供应,现场堆放场地能满足现场拼装及顺序安装的需要.屋架分片出厂,在现场组拼应准备拼装工作台.2.2.5构件分类堆放,刚度较大的构件可以铺垫木水平堆放.多层叠放时垫木应在一条垂线上.屋架宜立放,紧靠立柱,绑扎牢固.2.2.6编制钢结构安装施工组织设计,经审批后,并向队组交底.2.2.7检查安装支座及预埋件,取得经总包确认合格的验收资料.3、操作工艺3.1工艺流程:作业准备一屋架组拼一屋架安装一连接与固定一检查、验

4、收除锈、刷涂料.3.2安装准备:3.2.1复验安装定位所用的轴线控制点的测量标高使用的水准点.3.2.2放出标高控制线和屋架轴线的吊装铺助线.3.2.3复验屋架支座及支撑系统的预埋件,其轴线、标高、水平度、预埋螺栓位置及露出长度等,超出允许偏差时,应做好技术处理.3.2.4检查吊装机械及吊具,按照施工组织设计的要求搭设脚手架或操作平台.3.2.5屋架腹杆设计为拉杆,但吊装时由于吊点位置使其受力改变为压杆时,为防止构件变形、失稳,必要时应采取加固措施,在平行于屋架上、下弦方向采用钢管、方木或其它临时加固措施.3.2.6测量用钢尺应与钢结构制造用的钢尺校对,并取得计量法定单位检定证明.交底单位接收

5、单位交底人接收人2008年10月150施管表5技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称钢屋架安装施工单位中天宝业*交底内容:3.3屋架组拼:屋架分片运至现场组装时,拼装平台应平整.组拼时应保证屋架总长及起拱尺寸的要求.焊接时焊完一面检查合格后,再翻身焊另一面,做好施工记录.经验收后方准吊装.屋架及天窗架也可以在地面上组装好一次吊装,但要临时加固,以保证吊装时有足够的刚度.3.4屋架安装:3.4.1吊点必须设在屋架三汇交节点上.屋架起吊时离地50cm时暂停,检查无误后再继续起吊.3.4.2安装第一根屋架时,在松开吊钩前初步校正,对准屋架支座中心线或定

6、位轴线就位,调整屋架垂直度,并检查屋架侧向弯曲,将屋架临时固定.3.4.3第二福屋架同样方法吊装就位好后,不要松钩,用杉篙或方木临时与第一根屋架固定,跟着安装支撑系统及部分檄条,最后校正固定,务使第一桶屋架与第二根屋架形成一个具有空间刚度和稳定的整体.3.4.4从第三根屋架开始,在屋脊点及上弦中点装上楝条即可将屋架固定,同时将屋架校正好.3.5构件连接与固定:3.5.1构件安装采用焊接或螺栓连接的节点,需检查连接节点,合格后方能进行焊接或紧固.3.5.2安装螺栓孔不允许用气割扩孔,永久性螺栓不得垫两个以上垫圈,螺栓外露丝扣长度不少于23扣.3.5.3安装定位焊缝不需承受荷载时,焊缝厚度不少于设

7、计焊缝厚度的2/3,且不大于8mm,焊缝长度不宜小于25m,位置应在焊道内.安装焊缝全数外观检查,主要的焊缝应按设计要求用超声波探伤检查内在质量.上述检查均需做出记录.3.5.4焊接及高级螺栓连接操作工艺详见该项工艺标准.3.5.5屋架支座、支撑系统的构造做法需认真检查,必须符合设计要求,零配件不得遗漏.3.6检查验收:3.6.1屋架安装后首先检查现场连接部位的质量.交底单位接收单位交底人接收人技术交底记录2008年10月15日工程名称节能大厦分部工程主体结构分项工程名称钢屋架安装施工单位中天宝业*交底内容:3.6.2屋架安装质量主要检查屋架跨面弯曲,必须保证上述偏差不超过允i3.6.3屋架支

8、座的标高、轴线位移、3.7除锈、涂料:3.7.1连接处焊缝无焊渣、油污,除目3.7.2涂层干漆膜厚度应符合设计要4、质量标准钢结彳中对两支座中心竖向面的不垂直度;屋架受压弦杆对屋架竖向面的侧午偏差,以保证屋架符合设计受力状态及整体稳定要求.跨中挠度,经测量做出记录.号合格后方可涂刷涂料.求或施工规范的规定.勾制作(安装)焊接工程质量检验标准项序项目允许偏差(mm)检验方法主控项目1焊接材料品种、规格第4.3.1条检查产品合格证明文件、中文标志及检验报告(全数检查)2焊接材料复验第4.3.2条检查复试报告(全数检查)3材料匹配第5.2.1.条检查质量证明书和烘焙记录(全数检查)4焊工证书第5.2

9、.2条检查焊工合格证及其认可范围、有效期(所有焊工)5焊接工艺评定第5.2.3条检查焊接工艺评定报告(全数检查)6内部缺陷第5.2.4条检查焊缝探伤纪录(全数检查)7组合焊缝尺寸第5.2.5条观察检查、焊缝量规抽查测量(资料全数检查,同类焊缝抽查10%,且23处)8焊缝表面缺陷第5.2.6条观察检查或使用放大镜、焊缝量规和钢尺检查,必要时,采用渗透或磁粉探伤检查般项目1焊接材料外观质量第4.3.4条观察检查(按量抽查1%,旦210包)2预热和后热处理第5.2.7条检查试验报告(全数检查)3焊缝外观质量第5.2.8条观察检查或使用放大镜、焊缝量规和钢尺检查(第5.2.8条)4焊缝尺寸偏差第5.2

10、.9条观察检查第(5.2.9条)5凹形角焊缝第5.2.10条观察检查(同类构件抽查10%,且23件)6焊缝感观第5.2.11条观察检查(第5.2.11条)交底单位接收单位交底人接收人技术交底记录2008年10月15日施管表5工程名称节能大度分部工程主体结构分项工程名称钢屋架安装施工单位中天宝业*交底内容:钢构件组装工程质量检验标准项序项目允许偏差(InnI)检验方法主控项目1吊车梁(桁架)第831条水准仪和尺量检查2端部铳平精度第8.4.1条用钢尺、角尺、塞尺等检查3外形尺寸第8.5.1条全数尺量检查一般项目1焊接H型钢接缝第8.2.1条观察和尺量检查2焊接Il型钢精度第8.2.2条用钢尺、角

11、尺、塞尺等检查3焊接组装精度第8.3.2条尺量检查4顶紧接触面第8.3.3条用O.3mm塞尺检查5轴线交点错位第8.3.4条尺量检查6焊缝坡口精度第8.4.2条焊缝量规检查7铳平面保护第8.4.3条观察检查8外形尺寸第8.5.2条按附录C中表C.0.3表C.0.9检查方法检查交底单位接收单位交底人接收入技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称钢屋架安装施工单位中天宝业*交底内容:钢结构零、部件加工二匚程质量检验标准(I)项序项目允许偏差(n)检验方法主控项目1材料品种、规格第4.2.1条检查质量合格证明文件、中文标志及检验报告2钢材复验第4.2.2

12、条全数检查,检查复试报告3切面质量第7.2.1条观察或用放大镜及百分尺检查,有疑义时作渗透、磁粉或超声波探伤检查4矫正和成型第7.3.1条第7.3.2条检查制作工艺报告和施工记录5边缘加工第7.4.1条检查工艺报告或施工记录6制孔第7.6.1条用游标卡尺或孔径量规检查般项目1材料规格尺寸第4.2.3条第4.2.4条尺量检查或游标卡尺量测2钢材表面质量第4.2.5条观察检查3切割精度第7.2.2条第7.2.3条观察尺量检查、塞尺检查4矫正质量条条条3453.3.37.7.7.第第第观察和实测检查5边缘加工精度第7.4.2条观察和实测检查6制孔精度第7.6.2条第7.6.3条观察或尺量检查交底单位

13、接收单位交底人接收入技术交底记录工程名称节能大度分部工程主体结构分项工程名称钢屋架安装施工单位中天宝业*交底内容:单层钢构件安装工程质量检验标准项序项目允许偏差(mm)检验方法主控项目1基础验收第10.2.1.10.2.2,10.2.3条,10.2.4条经纬仪、水准仪和尺量检查2构件验收第10.3.1条观察和现场实测检查3顶紧接触面第10.3.2条0.3和0.8mm厚的塞尺现场实测检查4垂直度和侧弯曲第10.3.3条吊线、拉线、经纬仪和尺量检查5主体结构尺寸第10.3.4条经纬仪、全战仪般项Fl1地脚螺栓精度第10.2.5条尺量检查2标记第10.3.5条观察检查3桁架、梁安装精度第10.3.6条拉线及尺量检查4钢柱安装精度第10.3.7条吊线、经纬仪、水准仪和尺量检查5吊车梁安装精度第10.3.8条按表E.0.2的规定6檀条等安装精度第10.3.9条按表E.0.3的规定7平台等安装精度第10.3.10条按表E.0.4的规定8现场组对精度第10.3.11条尺量检查9结构表面第10.3.12条观察检查交底单位接收单位交底人
