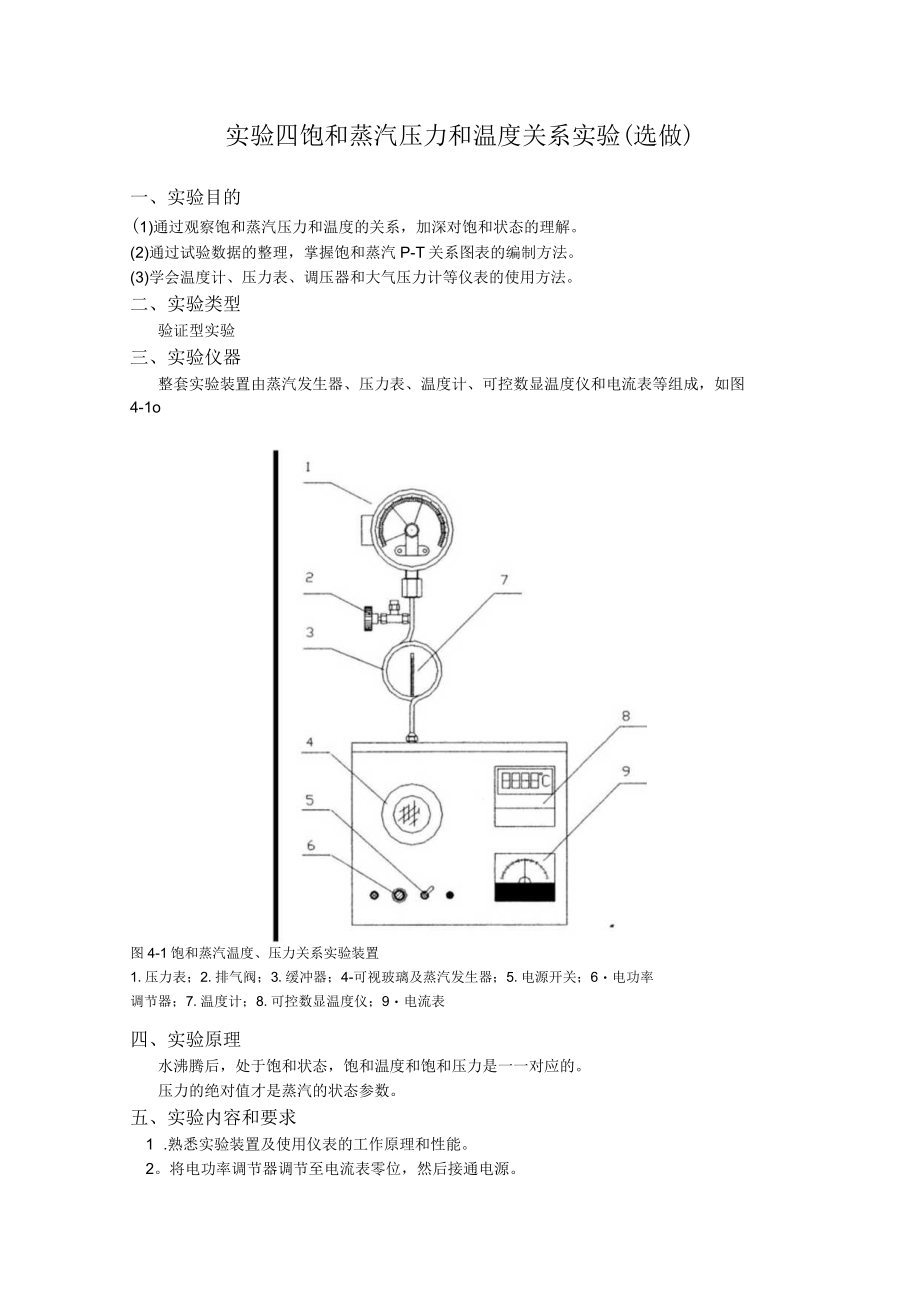

1、实验四饱和蒸汽压力和温度关系实验(选做)一、实验目的(1)通过观察饱和蒸汽压力和温度的关系,加深对饱和状态的理解。(2)通过试验数据的整理,掌握饱和蒸汽P-T关系图表的编制方法。(3)学会温度计、压力表、调压器和大气压力计等仪表的使用方法。二、实验类型验证型实验三、实验仪器整套实验装置由蒸汽发生器、压力表、温度计、可控数显温度仪和电流表等组成,如图4-1o图4-1饱和蒸汽温度、压力关系实验装置1.压力表;2.排气阀;3.缓冲器;4-可视玻璃及蒸汽发生器;5.电源开关;6电功率调节器;7.温度计;8.可控数显温度仪;9电流表四、实验原理水沸腾后,处于饱和状态,饱和温度和饱和压力是一一对应的。压力

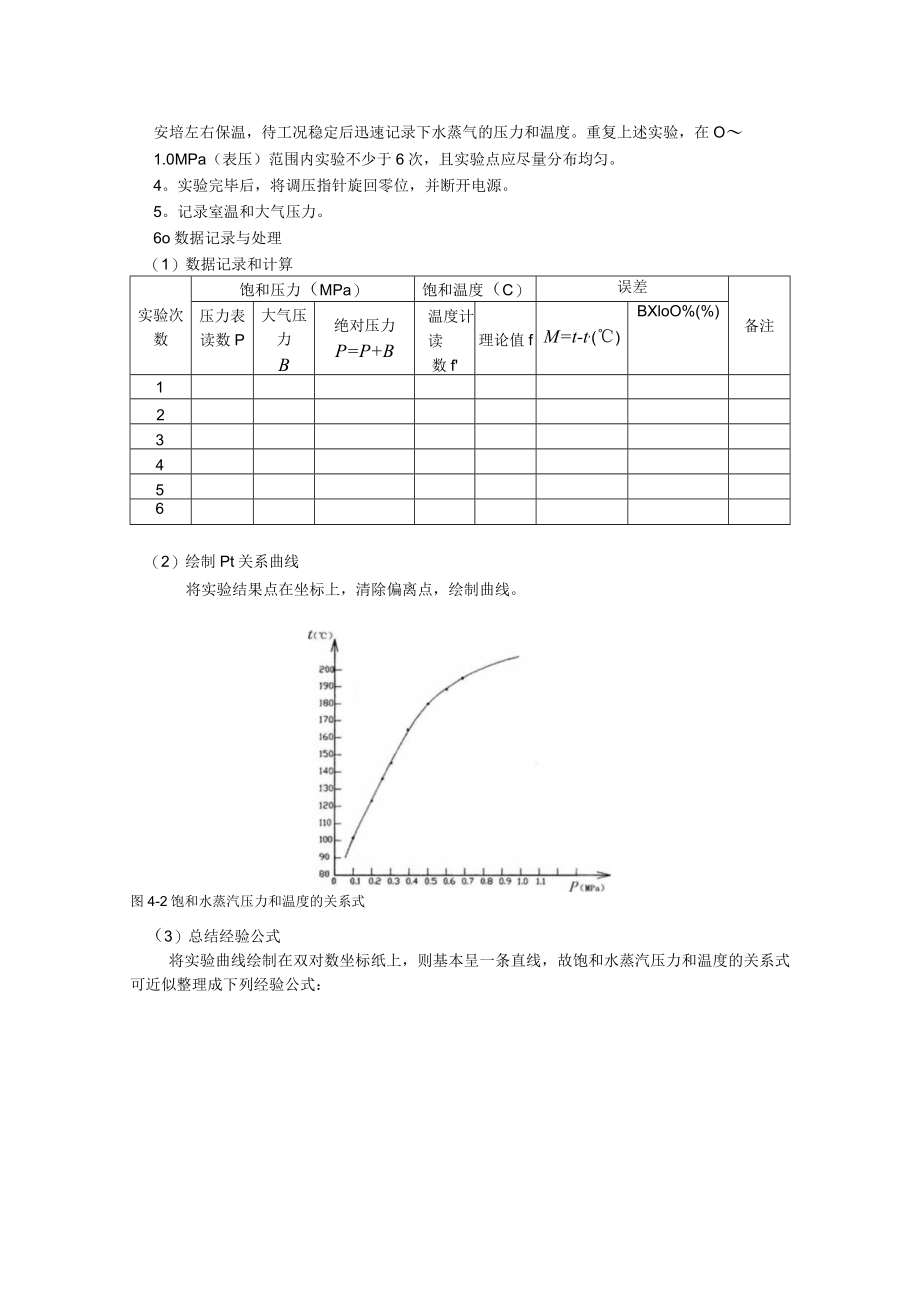

2、的绝对值才是蒸汽的状态参数。五、实验内容和要求1 .熟悉实验装置及使用仪表的工作原理和性能。2。将电功率调节器调节至电流表零位,然后接通电源。3。调节电功率调节器并缓慢逐渐加大电流,待蒸汽压力升至一定值时,将电流降低0.2安培左右保温,待工况稳定后迅速记录下水蒸气的压力和温度。重复上述实验,在O1.0MPa(表压)范围内实验不少于6次,且实验点应尽量分布均匀。4。实验完毕后,将调压指针旋回零位,并断开电源。5。记录室温和大气压力。6o数据记录与处理(1)数据记录和计算实验次数饱和压力(MPa)饱和温度(C)误差备注压力表读数P大气压力B绝对压力P=P+B温度计读数f理论值fM=t-t,()BXloO%(%)123456(2)绘制Pt关系曲线将实验结果点在坐标上,清除偏离点,绘制曲线。图4-2饱和水蒸汽压力和温度的关系式(3)总结经验公式将实验曲线绘制在双对数坐标纸上,则基本呈一条直线,故饱和水蒸汽压力和温度的关系式可近似整理成下列经验公式:=iooVp图4-3饱和蒸汽压力和温度的关系对数曲线(4)误差分析根据实验值与理论值进行比较,计算绝对误差与相对误差,分析产生误差的原因六、注意事项(1)实验装置通电后必须有专人看管。(2)实验装置使用压力为IOMPa(表压),切不可超压操作。七、思考题1.大气压力变化时如何减少测量误差?
