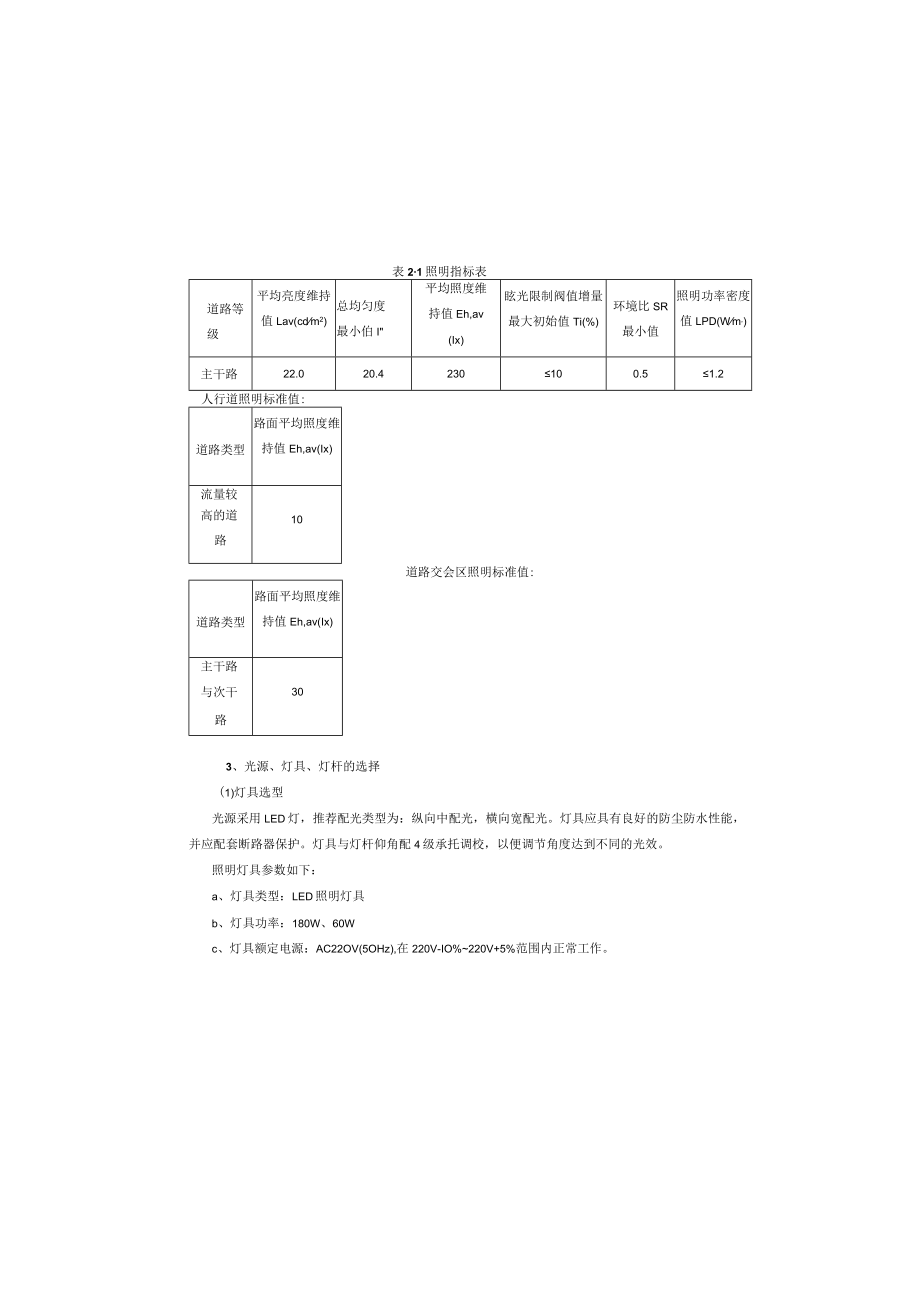

1、表21照明指标表道路等级平均亮度维持值Lav(cdm2)总均匀度最小伯I平均照度维持值Eh,av(Ix)眩光限制阀值增量最大初始值Ti(%)环境比SR最小值照明功率密度值LPD(Wm,)主干路22.020.4230100.51.2人行道照明标准值:道路类型路面平均照度维持值Eh,av(Ix)流量较高的道10路道路交会区照明标准值:道路类型路面平均照度维持值Eh,av(Ix)主干路与次干30路3、光源、灯具、灯杆的选择(1)灯具选型光源采用LED灯，推荐配光类型为：纵向中配光，横向宽配光。灯具应具有良好的防尘防水性能，并应配套断路器保护。灯具与灯杆仰角配4级承托调校，以便调节角度达到不同的光效。

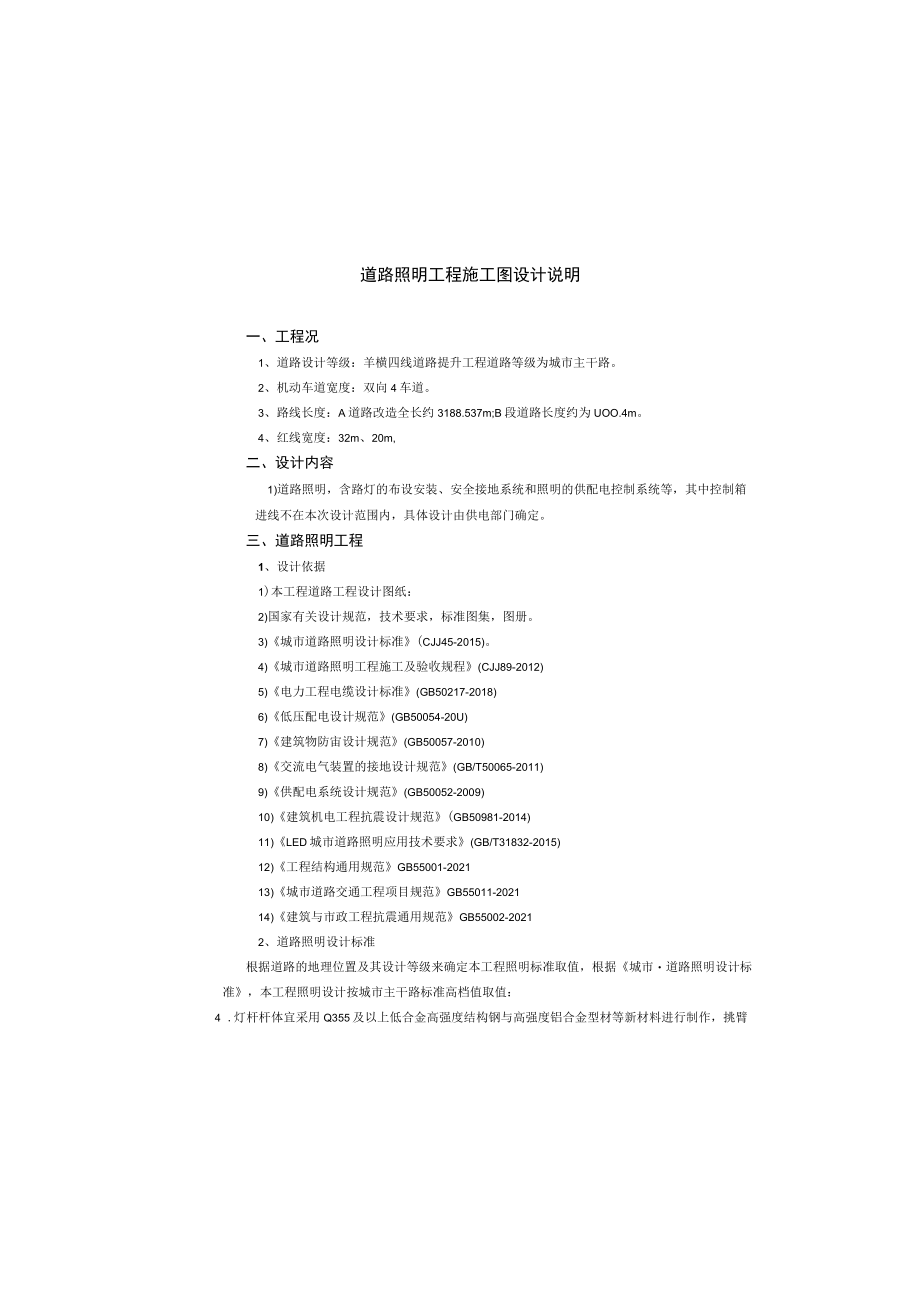

2、照明灯具参数如下：a、灯具类型：LED照明灯具b、灯具功率：180W、60Wc、灯具额定电源：AC22OV(5OHz),在220V-IO%220V+5%范围内正常工作。道路照明工程施工图设计说明一、工程况1、道路设计等级：羊横四线道路提升工程道路等级为城市主干路。2、机动车道宽度：双向4车道。3、路线长度：A道路改造全长约3188.537m;B段道路长度约为UOO.4m。4、红线宽度：32m、20m,二、设计内容1)道路照明，含路灯的布设安装、安全接地系统和照明的供配电控制系统等，其中控制箱进线不在本次设计范围内，具体设计由供电部门确定。三、道路照明工程1、设计依据1)本工程道路工程设计图纸：
3、2)国家有关设计规范，技术要求，标准图集，图册。3)城市道路照明设计标准(CJJ45-2015)。4)城市道路照明工程施工及验收规程(CJJ89-2012)5)电力工程电缆设计标准(GB50217-2018)6)低压配电设计规范(GB50054-20U)7)建筑物防宙设计规范(GB50057-2010)8)交流电气装置的接地设计规范(GB/T50065-2011)9)供配电系统设计规范(GB50052-2009)10)建筑机电工程抗震设计规范(GB50981-2014)11)LED城市道路照明应用技术要求(GB/T31832-2015)12)工程结构通用规范GB55001-202113)城市道

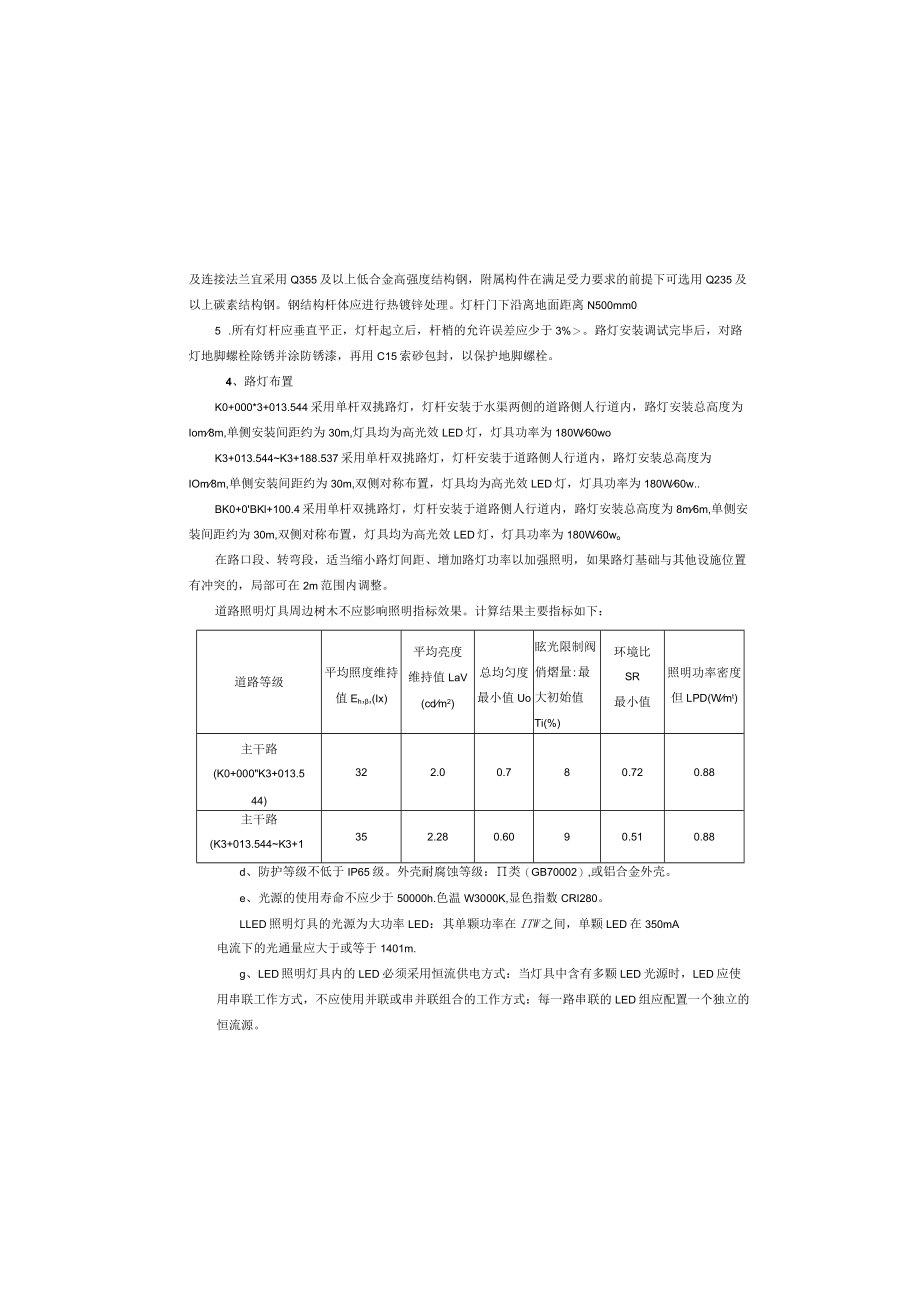

4、路交通工程项目规范GB55011-202114)建筑与市政工程抗震通用规范GB55002-20212、道路照明设计标准根据道路的地理位置及其设计等级来确定本工程照明标准取值，根据城市道路照明设计标准，本工程照明设计按城市主干路标准高档值取值：4 .灯杆杆体宜采用Q355及以上低合金高强度结构钢与高强度铝合金型材等新材料进行制作，挑臂及连接法兰宜采用Q355及以上低合金高强度结构钢，附属构件在满足受力要求的前提下可选用Q235及以上碳素结构钢。钢结构杆体应进行热镀锌处理。灯杆门下沿离地面距离N500mm05 .所有灯杆应垂直平正，灯杆起立后，杆梢的允许误差应少于3%。路灯安装调试完毕后，对路灯地
5、脚螺栓除锈并涂防锈漆，再用C15索砂包封，以保护地脚螺栓。4、路灯布置K0+000*3+013.544采用单杆双挑路灯，灯杆安装于水渠两侧的道路侧人行道内，路灯安装总高度为Iom8m,单侧安装间距约为30m,灯具均为高光效LED灯，灯具功率为180W60woK3+013.544K3+188.537采用单杆双挑路灯，灯杆安装于道路侧人行道内，路灯安装总高度为IOm8m,单侧安装间距约为30m,双侧对称布置，灯具均为高光效LED灯，灯具功率为180W60w.BK0+0BKl+100.4采用单杆双挑路灯，灯杆安装于道路侧人行道内，路灯安装总高度为8m6m,单侧安装间距约为30m,双侧对称布置，灯具均
6、为高光效LED灯，灯具功率为180W60wo在路口段、转弯段，适当缩小路灯间距、增加路灯功率以加强照明，如果路灯基础与其他设施位置有冲突的，局部可在2m范围内调整。道路照明灯具周边树木不应影响照明指标效果。计算结果主要指标如下：道路等级平均照度维持值Eh,(Ix)平均亮度维持值LaV(cdm2)总均匀度最小值Uo眩光限制阀俏熠量:最大初始值Ti(%)环境比SR最小值照明功率密度但LPD(Wmt)主干路(K0+000K3+013.544)322.00.780.720.88主干路(K3+013.544K3+1352.280.6090.510.88d、防护等级不低于IP65级。外壳耐腐蚀等级：类（G
7、B70002）,或铝合金外壳。e、光源的使用寿命不应少于50000h.色温W3000K,显色指数CRI280。LLED照明灯具的光源为大功率LED：其单颗功率在ITW之间，单颗LED在350mA电流下的光通量应大于或等于1401m.g、LED照明灯具内的LED必须采用恒流供电方式：当灯具中含有多颗LED光源时，LED应使用串联工作方式，不应使用并联或串并联组合的工作方式：每一路串联的LED组应配置一个独立的恒流源。h、LED照明灯具应能在TO50温度范围内正常点亮，并能持续工作。i、灯具应采用非整灯集成式。光源模组和驱动可单独替换，接口标准应满足：GBT35269-2017o除LED模组与驱动
8、电源外，灯具外壳，透镜等构件均可直复使用。推荐灯具配光曲线如下图：LED路灯（2）灯杆的选择：1 .照明灯具灯杆采用带良好防护涂层的钢杆或铝合金杆，灯杆内外应采用热镀锌防腐处理后，其热镀锌层厚度270um,表面再进行彩色喷塑处理，灯杆的外观颜色、样式由建设方选定。灯杆高出人行道20Cm的以下部分应加强防腐措施（热镀锌层加厚），防腐蚀年限不少于30年，并能抵抗35米/秒风速。2 .每座路灯灯杆内均需配套提供漏电保护器、接线端子、防水接线盒等；灯杆基础接地及通长敷设的接地扁钢连接为体，要求接地电阻不大于4欧。另外路灯灯杆外部应由灯杆厂家充分考虑防雷措施，中杆灯顶部配套接闪杆，接闪杆圆钢直径不得小于
9、小25,接闪杆通过灯杆与灯杆基础接地及通长敷设的接地扁钢连接为体，要求接地电阻不大于4欧。3 .灯杆结构设计应按钢结构设计标准（GB50017）等规范执行。设计荷载按建筑结构荷载规范（GB50009）规定取俏，需考虑风荷载和地震荷载对结构的作用。(KW)(KVar)(Kva)1照明配电箱40.001.000.9040.0019.3644.442景观照明预留10.000.900.909.004.3610.003公交站台预留10.000.900.909.004.3610.004备用10.000.900.909.004.3610.005备用10.000.900.909.004.3610.006合计8
10、0.004.604.5076.0036.7884.447总负荷计算（取同时系数KP=0.9和Kq=0.95）68.4034.9476.008电力电容补充容量309无功补充后负荷合计68.404.9468.5810变压器容量10068.58%Kl+507TN-O2箱变负荷计算序号设备名称工作容量（kw）需要系数（KX）功率因数s计算负荷箱变负荷率PjsQjsSjs(KW)(KVar)(Kva)1照明配电箱40.001.000.9040.0019.3644.442景观照明预留10.000.900.909.004.3610.003公交站台预留10.000.900.909.004.3610.004备用
11、10.000.900.909.004.3610.005备用10.000.900.909.004.3610.006合计80.004.604.5076.0036.7884.447总负荷计算（取同时系数KP=0.9和Kq=0.95）68.4034.9476.008电力电容补充容量309无功补充后负荷合计68.404.9468.5810变压器容量10068.58%K2+682TM-O3箱变负荷计算序号设备名称工作容量（kw）需要系数（KX）功率因数8S计算负荷箱变负荷率PjsQjsSjs(KW)(KVar)(Kva)1照明配电箱40.001.000.9040.0019.3644.442景观照明预留10
12、.000.900.909.004.3610.003公交站台预留10.000.900.909.004.3610.004备用10.000.900.909.004.3610.005备用10.000.900.909.004.3610.006合计80.004.604.5076.0036.7884.447总负荷计算（取同68.4034.9476.0088.537、BK0+0BKl+100.4)人行照明计算值:道路类型路面平均照度维持值Eh,av(lx)流量较高的道15.4路道路交会区照明计算值:道路类型路面平均照度维持值Eh,av(Ix)主干路与次干40路路灯布置计算结果均可以满足规范要求。5、供配电(1
