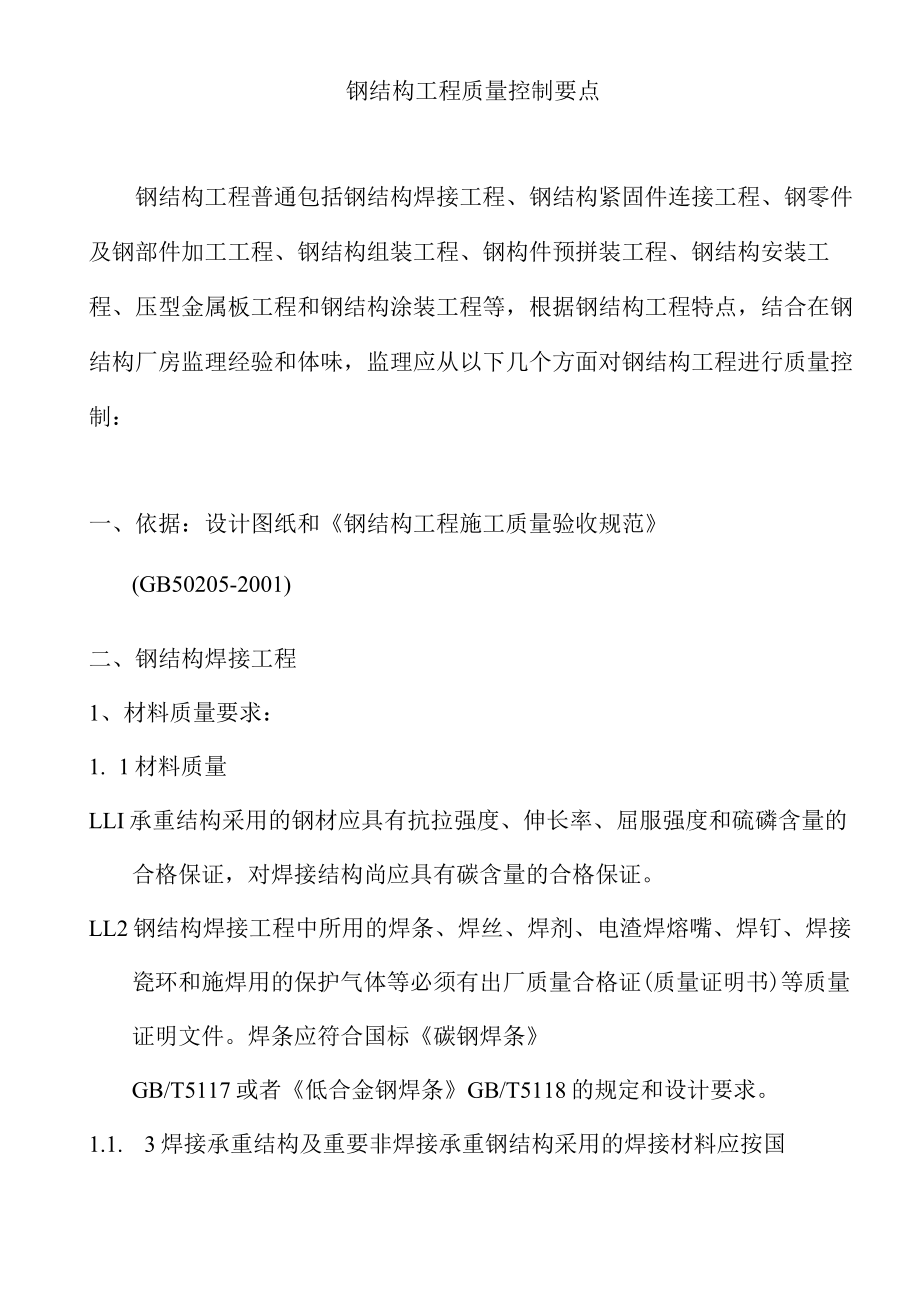

钢结构质量控制要点.docx_第1页
第1页 / 共24页

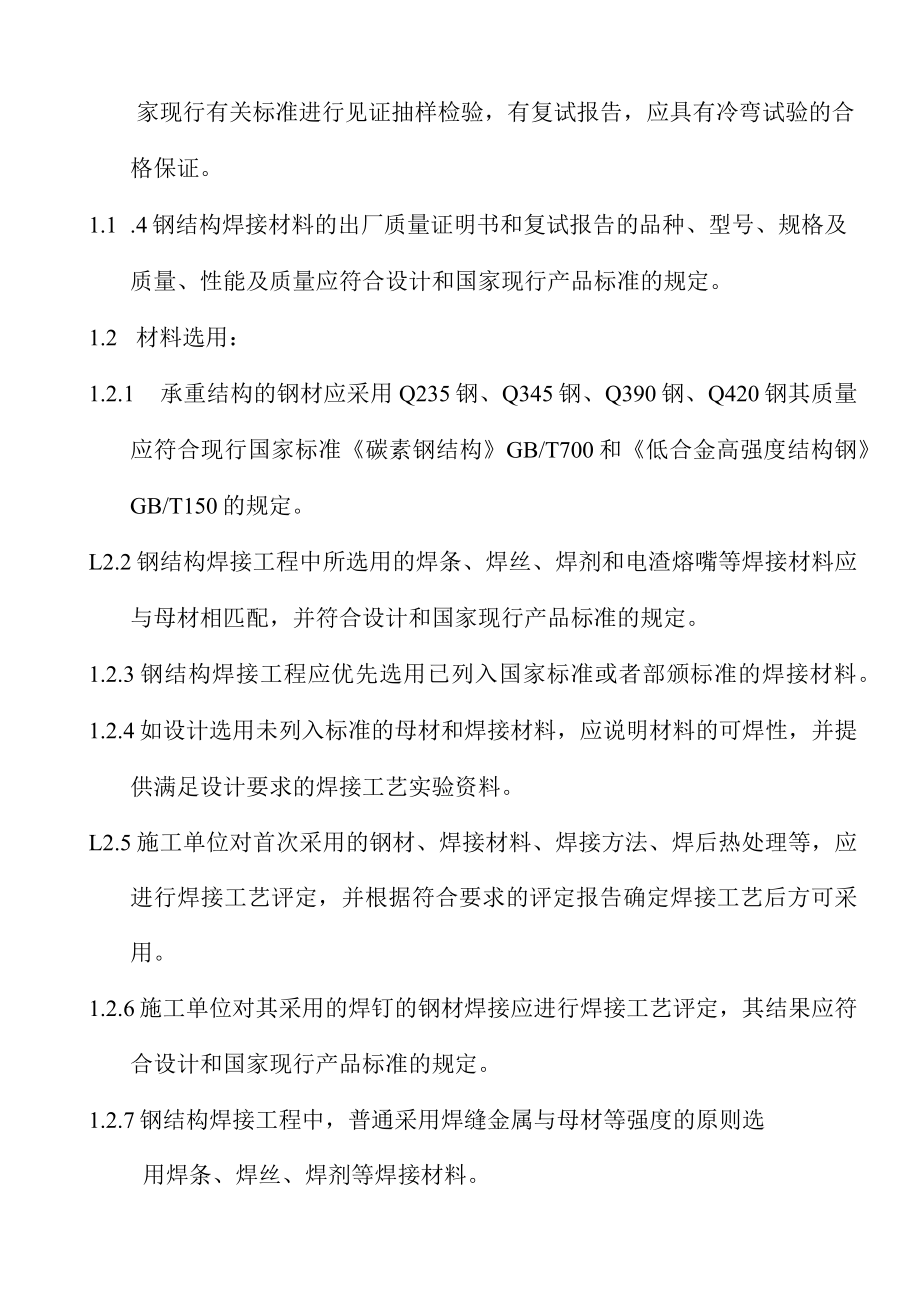

钢结构质量控制要点.docx_第2页
第2页 / 共24页

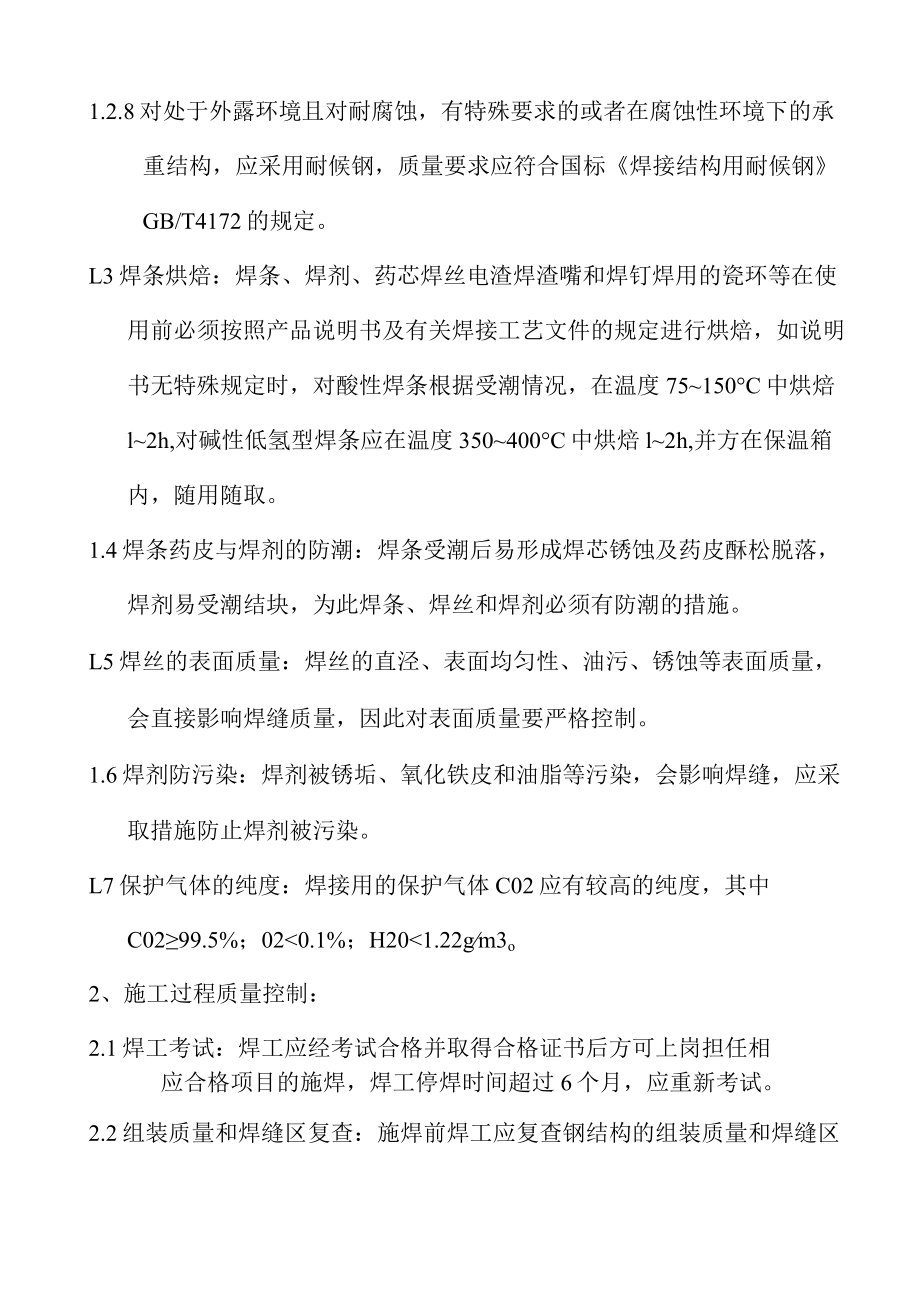

钢结构质量控制要点.docx_第3页
第3页 / 共24页
钢结构质量控制要点.docx_第4页
第4页 / 共24页
钢结构质量控制要点.docx_第5页
第5页 / 共24页
钢结构质量控制要点.docx_第6页
第6页 / 共24页
钢结构质量控制要点.docx_第7页
第7页 / 共24页
钢结构质量控制要点.docx_第8页
第8页 / 共24页
钢结构质量控制要点.docx_第9页
第9页 / 共24页
钢结构质量控制要点.docx_第10页
第10页 / 共24页
亲,该文档总共24页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《钢结构质量控制要点.docx》由会员分享,可在线阅读,更多相关《钢结构质量控制要点.docx(24页珍藏版)》请在第壹文秘上搜索。

1、钢结构工程质量控制要点钢结构工程普通包括钢结构焊接工程、钢结构紧固件连接工程、钢零件及钢部件加工工程、钢结构组装工程、钢构件预拼装工程、钢结构安装工程、压型金属板工程和钢结构涂装工程等,根据钢结构工程特点,结合在钢结构厂房监理经验和体味,监理应从以下几个方面对钢结构工程进行质量控制:一、依据:设计图纸和钢结构工程施工质量验收规范(GB50205-2001)二、钢结构焊接工程1、材料质量要求:1. 1材料质量LLI承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。LL2钢结构焊接工程中所用的焊条、焊丝、焊剂、电渣焊熔嘴、焊钉、焊接瓷环和施

2、焊用的保护气体等必须有出厂质量合格证(质量证明书)等质量证明文件。焊条应符合国标碳钢焊条GB/T5117或者低合金钢焊条GB/T5118的规定和设计要求。1.1. 3焊接承重结构及重要非焊接承重钢结构采用的焊接材料应按国家现行有关标准进行见证抽样检验,有复试报告,应具有冷弯试验的合格保证。1.1 .4钢结构焊接材料的出厂质量证明书和复试报告的品种、型号、规格及质量、性能及质量应符合设计和国家现行产品标准的规定。1.2 材料选用:1.2.1 承重结构的钢材应采用Q235钢、Q345钢、Q390钢、Q420钢其质量应符合现行国家标准碳素钢结构GB/T700和低合金高强度结构钢GB/T150的规定。

3、L2.2钢结构焊接工程中所选用的焊条、焊丝、焊剂和电渣熔嘴等焊接材料应与母材相匹配,并符合设计和国家现行产品标准的规定。1.2.3钢结构焊接工程应优先选用已列入国家标准或者部颁标准的焊接材料。1.2.4如设计选用未列入标准的母材和焊接材料,应说明材料的可焊性,并提供满足设计要求的焊接工艺实验资料。L2.5施工单位对首次采用的钢材、焊接材料、焊接方法、焊后热处理等,应进行焊接工艺评定,并根据符合要求的评定报告确定焊接工艺后方可采用。1.2.6施工单位对其采用的焊钉的钢材焊接应进行焊接工艺评定,其结果应符合设计和国家现行产品标准的规定。1.2.7钢结构焊接工程中,普通采用焊缝金属与母材等强度的原则

4、选用焊条、焊丝、焊剂等焊接材料。1.2.8对处于外露环境且对耐腐蚀,有特殊要求的或者在腐蚀性环境下的承重结构,应采用耐候钢,质量要求应符合国标焊接结构用耐候钢GB/T4172的规定。L3焊条烘焙:焊条、焊剂、药芯焊丝电渣焊渣嘴和焊钉焊用的瓷环等在使用前必须按照产品说明书及有关焊接工艺文件的规定进行烘焙,如说明书无特殊规定时,对酸性焊条根据受潮情况,在温度75150C中烘焙l2h,对碱性低氢型焊条应在温度350400C中烘焙l2h,并方在保温箱内,随用随取。1.4焊条药皮与焊剂的防潮:焊条受潮后易形成焊芯锈蚀及药皮酥松脱落,焊剂易受潮结块,为此焊条、焊丝和焊剂必须有防潮的措施。L5焊丝的表面质量

5、:焊丝的直泾、表面均匀性、油污、锈蚀等表面质量,会直接影响焊缝质量,因此对表面质量要严格控制。1.6焊剂防污染:焊剂被锈垢、氧化铁皮和油脂等污染,会影响焊缝,应采取措施防止焊剂被污染。L7保护气体的纯度:焊接用的保护气体C02应有较高的纯度,其中C0299.5%;020.1%;H201.22gm3o2、施工过程质量控制:2.1焊工考试:焊工应经考试合格并取得合格证书后方可上岗担任相应合格项目的施焊,焊工停焊时间超过6个月,应重新考试。2.2组装质量和焊缝区复查:施焊前焊工应复查钢结构的组装质量和焊缝区的处理情况如不符合要求,应修整合格后方能施焊。2.3焊前预热和焊后热处理:对于需要进行焊前预热

6、或者焊后热处理的焊缝,其预热温度或者后热温度应符合国家现行有关标准的规定或者通过工艺试验确定,预热区在焊道两侧,每侧宽度均应大于焊件厚度的1.5倍以上,应不小于100mm;后热处理应在焊后立即进行,保温时间根据板厚,按每25mm板厚Ih确定。2.4多层焊接:多层焊接应连续施焊,其中每一道焊道焊完后应及时清理,如发现有影响质量的缺陷,必须清除后再焊。2.5焊缝裂纹:焊缝浮现裂纹时,焊工不得擅自处理,应申报焊接技术负责人查清原因,订出修补措施后,方可施焊。2.6焊接引弧:严禁在焊缝区以外的母材上打火引弧,在坡口内引起弧的局部面积应熔焊一次,不得留下弧坑。2.7无损检测间隔时间:碳素结构钢应在焊缝冷

7、却到环境温度、低合金钢应在完成焊接24h后进行焊接无损检测检验。2.8焊工钢印:焊缝施焊后应在工艺规定的焊缝及部位打上焊工钢印。三、钢结构紧固件连接工程:1、材料质量要求:1.1应符合现行国标钢结构用高强度大六角头螺栓GB/T1228的要求。1.2钢结构连接有高强度大六角螺栓连接副、扭剪型高强度螺栓连接副、普通螺栓、钾钉、自攻钉、拉钏钉、射钉、锚栓(膨胀型和化学试剂型)、地脚锚栓等紧固标准件及螺母、垫圈等标准配件应具有质量证明书或者出厂合格证,其品种、型号、规格及质量应符合设计要求和国家现行有关产品标准的规定。L3高强度达六角螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固

8、轴力(预拉力)的检验报告,并符合设计要求和国家现行有关产品标准的规定。L4高强度达六角螺栓连接副应在施工现场见证随机抽样检验其纽矩系数,复验报告的资料应符合国家现行有关规范的规定。L5扭剪型高强度螺栓连接副应在施工现场见证随机抽样检验其预拉力,复验报告的资料应符合国家现行有关规范的规定。1.6普通螺栓作为永久连接时,当设计有要求或者其质量有疑义时,应进行螺栓实物最小拉力载荷复验,其结果应符合紧固件机械性能、螺栓、螺钉和螺柱GB3098的规定。L7高强度螺栓连接副包装应按批号、规格有包装箱配套供货,包装箱上应注明批号、规格、数量及生产日期。L8高强度螺栓连接副用螺栓、螺母、垫圈外观表面应涂油保护

9、,不得浮现生锈和沾染赃物,螺栓、螺母的罗纹不应损伤。L9连接用高强度螺栓应进行表面硬度实验,其中8.8级高强度螺栓硬度应为HRC223;10.9级高强度螺栓应为HRC3236,且不得有裂纹或者损伤。2、施工过程中质量控制:2.1 高强度螺栓连接,必须对构件磨擦面进行加工处理。处理后的摩擦系数应符合设计要求,其方法有喷砂、喷(抛)丸;酸洗;砂轮打磨,打磨方向应与构件受力方向垂直。如设计无要求,可不经生锈既进行组装或者加涂无机富锌漆;也可生锈后,安装时用钢丝刷清除浮锈。2.2 处理好磨擦面的构件,应有保护磨擦面措施,并不得涂油漆或者污损。出厂时必须附有三组与所有代表与钢构件同一材质、同批制作、同一

10、处理方法和相同的表面状态、同一环境下存放的试件,并应用同一性能等级的高强度螺栓连接。以供复验磨擦面抗滑移系数。2.3 3磨擦面抗滑移系数复验应由制作单位和安装单位分别按创造批为单位进行见证送样试验。2.4高强度螺栓板面接触应平整。2. 5当接触面有间隙时应按国家现行有关规范的规定进行处理。2.6 施拧及检验用的扭力扳手在班前应进行校正标定,班后校验,施工扳手扭矩精度误差应不大于5%;检验用的扭矩板扳手其扭矩精度误差应不大于3%o2.7 安装高强度螺栓必须初拧(复拧)和终拧进行。28高强度大六角螺栓连接副终拧扭矩值按下式计算:Tc=O.065Pc*d2.9 高强度螺栓的紧固顺序应使螺栓群中所有螺

11、栓都均匀受力,从节点中间向边缘施拧,初拧和终拧都应按一定顺序进行。当天安装的螺栓应在当天终拧完毕,其处露丝扣应为2扣至3扣。2.10 初拧和终拧的高强度螺栓必须用不同颜色的涂料做出标记,以防漏拧,误拧(扭剪型高强度螺栓不需做出标记)。2.11 采用转角法施工检验,初拧结束后,应在螺母与螺杆端面同一处刻划出终拧角的起始线和终止线以待检查,终拧转角偏差在10。以内为合格。1.1 12扭矩法施工检验:在螺尾端头和螺母对应位置划线;检查时,应将螺母回退60摆布再拧至原位,测定终拧扭矩值,其偏差在10%范围内为合格。2.13 扭剪型高强度螺栓尾部梅花头未被拧掉的应按扭矩法或者转角法施工及检验。2.14

12、高强度螺栓接头整个施工过程中,磨擦面和连接副应保持干燥整洁、不应有飞边、毛刺、焊接飞溅物、焊疤、污垢等,除设计要求外磨擦面不应涂漆,紧固作业完成后及时用防锈(腐)涂料封闭。2.15 高强度螺栓应自由穿入螺栓孔,不应气割扩孔;其最大扩孔量承压型为d+1.5mm,磨擦型为d+2mm(d为螺栓直径)。2.16 永久型普通螺栓紧固应坚固、可靠、外露丝扣不应少于2扣,对直接承受动力荷载的普通螺栓连接应采用能防止螺母松动的有效措施。2.17 17连接薄钢板采用的自攻螺钉、钢拉钾钉、射钉等规格尺寸应与连接板相匹配,此间距、边距等应符合设计要求,连接处应紧固密贴,外观罗列整齐。四、钢零件及钢部件加工工程:1、

13、材料质量要求:1.1钢材、钢铸件应具有质量证明书(出厂合格证),其品种、型号、规格及质量应符合设计要求和国家现行有关产品标准的规定。L2对进口的钢材、混批钢材、厚板及设计要求复验钢材应按现行有关标准的规定进行见证抽样检验,其复试结果应符合设计要求和国家现行有关产品标准的规定。L3钢材性能要求:承重钢材应确保其抗拉强度、伸长率、屈服点,焊接承重结构还须经过冷弯试验。1. 4钢板厚度、钢型的规格尺寸的偏差值应符合其产品标准的要求;钢材的表面外观质量应符合国家现行标准的规定外,当钢材的表面有锈蚀、麻点或者划痕等缺陷时,其深度不得大于该钢材厚度负偏差值的1/2;钢材端边或者断口处不应有分层、夹渣等缺陷

14、。L5要防止混钢号,防止钢材弯曲,并应对钢材进行识标。2、施工过程中的质量控制:2. 1切割:2.Ll切割前、钢材表面切割区应清除铁锈、油污等杂质。2.1.2刚才切割面或者剪切面应无裂纹、夹渣、分层和大于InInl的缺棱。并应清除边缘上的熔瘤、飞溅物、毛刺等。2.L3切割或者剪切后的零件宽度、长度偏差应不大于3.Ommo2.L4切割面平面度不大于钢材厚度的5%,并不大于2.Ommo2.L5切割零件的表面割纹深度不得大于0.3mmo局部缺口深度应不大于1.Ommo2.L6剪切型钢端部垂直度应不大于2.Ommo并应清除毛刺。2.2矫正和成型2.2.1碳素结构钢工作地点温度低于T6C;低合金钢结构工

15、作地点温度低于T2C时,不应进行矫正和冷弯曲。2.2.2碳素结构钢和低合金高强度结构钢允许加热矫正,其加热温度不应超过900Co加热矫正后的低合金结构钢应自然冷却。2.2.3当零件采用热加工成型时,加热温度应控制在9001000C,碳素结构钢在温度下降到700和低合金高强度结构钢在温度800C之前应结束加工;低合金结构钢应自然冷却。2.2.4矫正后的钢材表面不应有明显的凹面或者损伤,边面刻痕深度不得大于0.5mmo且不应大于该钢材厚度负允许偏差的1/2。2.2.5冷矫正和冷弯曲的最小曲率半径和最小弯曲矢高应符合有关规范规定。2. 2.6钢材矫正后允许偏差应符合有关规范的规定。2.3边缘加工:边缘加工的零件,其宽度、长度允许偏差为L0mm;加工边直线度为1/3000,且不应大于2.;相邻两边夹角不应大于6;加工面垂直度不大于钢板厚度的2.5%,且不应大于0.5mm;加工面表面粗糙度不应大于50。2. 4制孔2.1.1 A、B级螺栓孔(I类孔)加工后应具有H12的精度,孔壁表面粗糙度R不应大于12.5mo当孔直径在1018mm时允许a偏差在0.00+0.18mm;当孔直径在1830mm时,允许偏差在0.00+0.21mm;当孔直径在3050m时允许偏差在0.00+0.25mmo2.1.2
