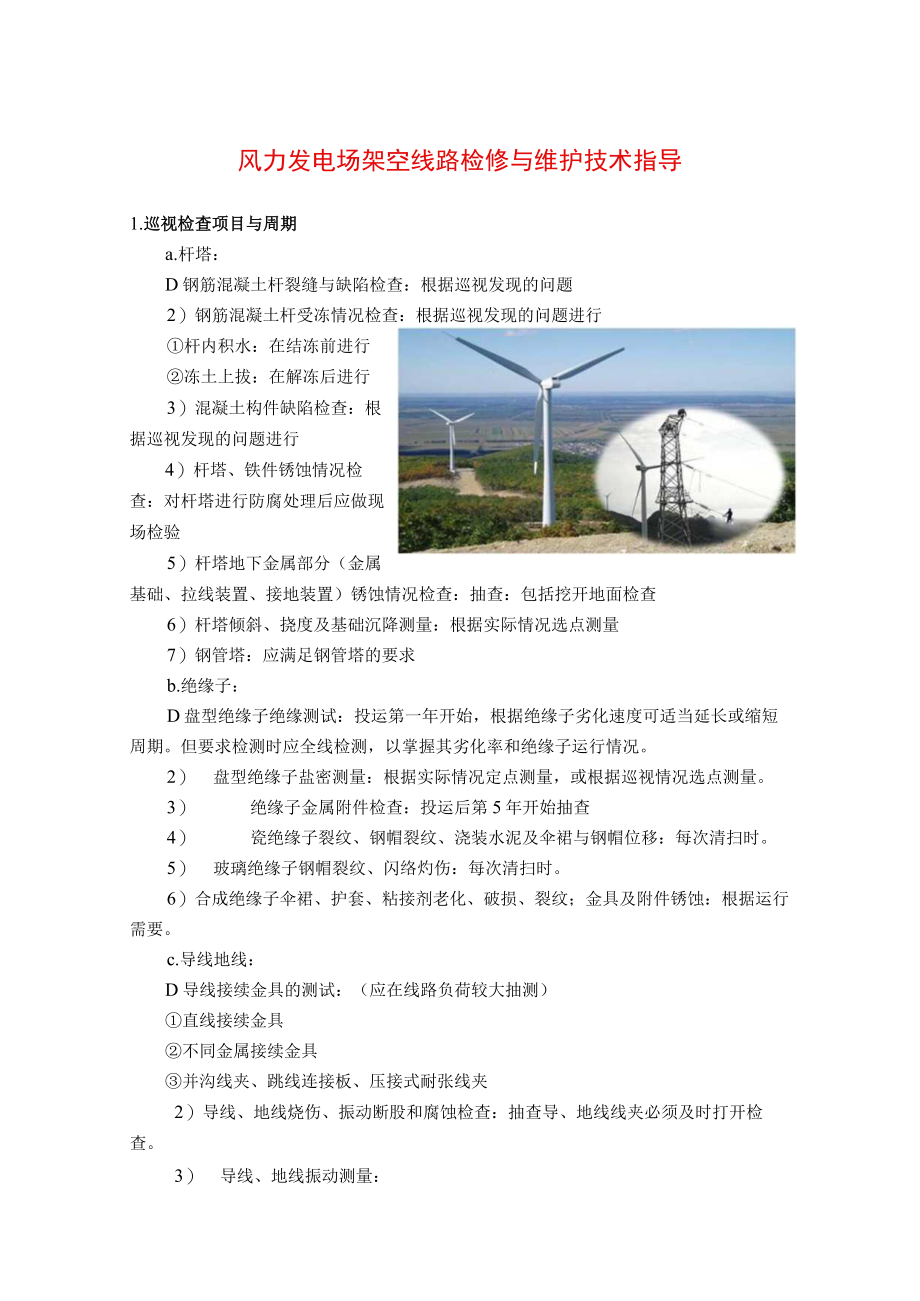

1、风力发电场架空线路检修与维护技术指导1.巡视检查项目与周期a.杆塔：D钢筋混凝土杆裂缝与缺陷检查：根据巡视发现的问题2）钢筋混凝土杆受冻情况检查：根据巡视发现的问题进行杆内积水：在结冻前进行冻土上拔：在解冻后进行3）混凝土构件缺陷检查：根据巡视发现的问题进行4）杆塔、铁件锈蚀情况检查：对杆塔进行防腐处理后应做现场检验5）杆塔地下金属部分（金属基础、拉线装置、接地装置）锈蚀情况检查：抽查：包括挖开地面检查6）杆塔倾斜、挠度及基础沉降测量：根据实际情况选点测量7）钢管塔：应满足钢管塔的要求b.绝缘子：D盘型绝缘子绝缘测试：投运第一年开始，根据绝缘子劣化速度可适当延长或缩短周期。但要求检测时应全线检
2、测，以掌握其劣化率和绝缘子运行情况。2） 盘型绝缘子盐密测量：根据实际情况定点测量，或根据巡视情况选点测量。3） 绝缘子金属附件检查：投运后第5年开始抽查4） 瓷绝缘子裂纹、钢帽裂纹、浇装水泥及伞裙与钢帽位移：每次清扫时。5） 玻璃绝缘子钢帽裂纹、闪络灼伤：每次清扫时。6）合成绝缘子伞裙、护套、粘接剂老化、破损、裂纹；金具及附件锈蚀：根据运行需要。c.导线地线：D导线接续金具的测试：（应在线路负荷较大抽测）直线接续金具不同金属接续金具并沟线夹、跳线连接板、压接式耐张线夹2）导线、地线烧伤、振动断股和腐蚀检查：抽查导、地线线夹必须及时打开检查。3） 导线、地线振动测量：对一般线路应选择有代表性档

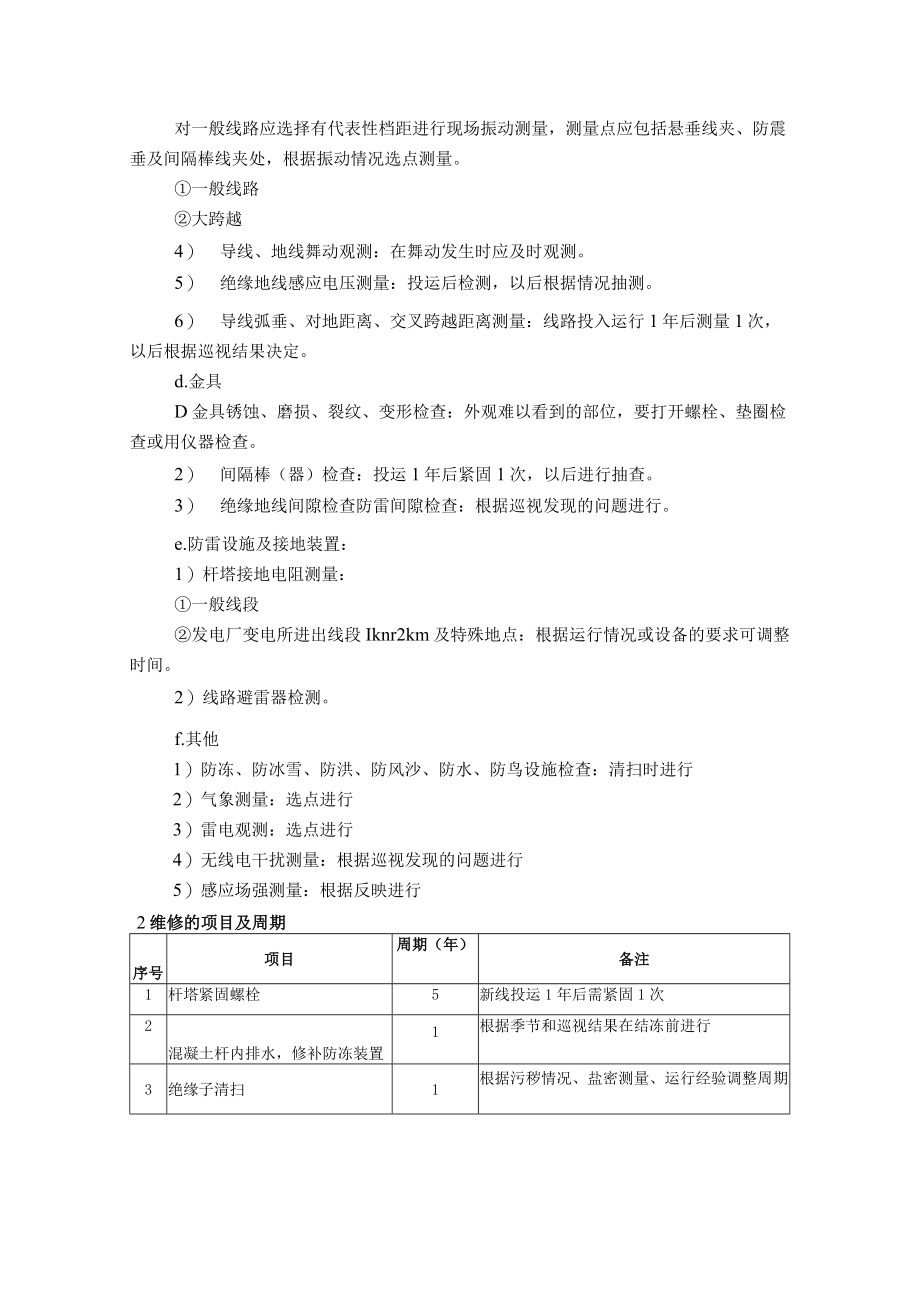

3、距进行现场振动测量，测量点应包括悬垂线夹、防震垂及间隔棒线夹处，根据振动情况选点测量。一般线路大跨越4） 导线、地线舞动观测：在舞动发生时应及时观测。5） 绝缘地线感应电压测量：投运后检测，以后根据情况抽测。6） 导线弧垂、对地距离、交叉跨越距离测量：线路投入运行1年后测量1次，以后根据巡视结果决定。d.金具D金具锈蚀、磨损、裂纹、变形检查：外观难以看到的部位，要打开螺栓、垫圈检查或用仪器检查。2） 间隔棒（器）检查：投运1年后紧固1次，以后进行抽查。3） 绝缘地线间隙检查防雷间隙检查：根据巡视发现的问题进行。e.防雷设施及接地装置：1）杆塔接地电阻测量：一般线段发电厂变电所进出线段Iknr2
4、km及特殊地点：根据运行情况或设备的要求可调整时间。2）线路避雷器检测。f.其他1）防冻、防冰雪、防洪、防风沙、防水、防鸟设施检查：清扫时进行2）气象测量：选点进行3）雷电观测：选点进行4）无线电干扰测量：根据巡视发现的问题进行5）感应场强测量：根据反映进行2维修的项目及周期序号项目周期（年）备注1杆塔紧固螺栓5新线投运1年后需紧固1次2混凝土杆内排水，修补防冻装置1根据季节和巡视结果在结冻前进行3绝缘子清扫1根据污秽情况、盐密测量、运行经验调整周期1防振器和防舞动装置维修调整2根据测振依监测结果调整周期进行5砍修剪树、竹1根据巡视结果确定，发现危急情况随时进行6修补防汛设施1根据巡视结果随时

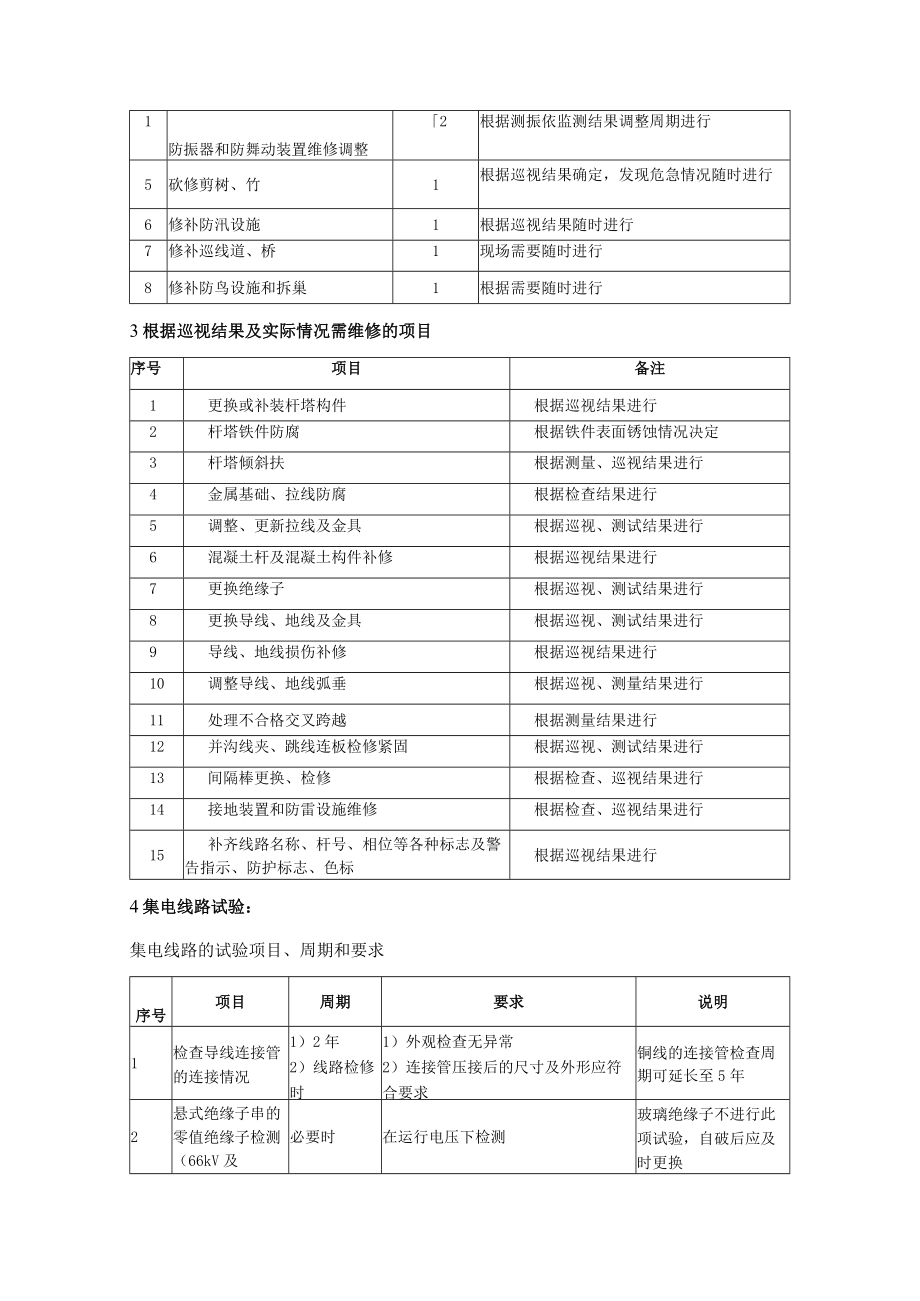

5、进行7修补巡线道、桥1现场需要随时进行8修补防鸟设施和拆巢1根据需要随时进行3根据巡视结果及实际情况需维修的项目序号项目备注1更换或补装杆塔构件根据巡视结果进行2杆塔铁件防腐根据铁件表面锈蚀情况决定3杆塔倾斜扶根据测量、巡视结果进行4金属基础、拉线防腐根据检查结果进行5调整、更新拉线及金具根据巡视、测试结果进行6混凝土杆及混凝土构件补修根据巡视结果进行7更换绝缘子根据巡视、测试结果进行8更换导线、地线及金具根据巡视、测试结果进行9导线、地线损伤补修根据巡视结果进行10调整导线、地线弧垂根据巡视、测量结果进行11处理不合格交叉跨越根据测量结果进行12并沟线夹、跳线连板检修紧固根据巡视、测试结果进
6、行13间隔棒更换、检修根据检查、巡视结果进行14接地装置和防雷设施维修根据检查、巡视结果进行15补齐线路名称、杆号、相位等各种标志及警告指示、防护标志、色标根据巡视结果进行4集电线路试验：集电线路的试验项目、周期和要求序号项目周期要求说明1检查导线连接管的连接情况1）2年2）线路检修时1）外观检查无异常2）连接管压接后的尺寸及外形应符合要求铜线的连接管检查周期可延长至5年2悬式绝缘子串的零值绝缘子检测（66kV及必要时在运行电压下检测玻璃绝缘子不进行此项试验，自破后应及时更换以上）3线路的绝缘电阻（有带电的平行线路时不测）线路检修后自行规定采用2500V及以上的兆欧表4检查相位线路连接有变动时
7、线路两端相位应一致5间隔棒检查1）3年2）线路检修时状态完好，无松动无胶垫脱落等情况6阻尼设施的检S1）13年2）线路检修时无磨损松动等情况7绝缘子表面等值附盐密度1年参照附录C污秽等级与对应附盐密度值检验所测盐密值与当地污秽等级是否一致。结合运行经验，将测量值作为调整耐污绝缘水平和监督绝缘安全运行的依据。盐密值超过规定时，应根据情况采取调整爬距、清扫、涂料等措施在污秽地区积污最重的时期进行测量。根据沿线路污染状况，每510km选一串悬垂绝缘子测试注：关于集电线路离地距离、离建筑物距离、空气间隙、交叉距离和跨越距离的检查,杆塔和过电压保护装置的接地电阻测量、杆塔和地下金属部分的检查,导线断股检查等项目，应按架空电力线路和电气设备接地装置有关规程的规定进行。
