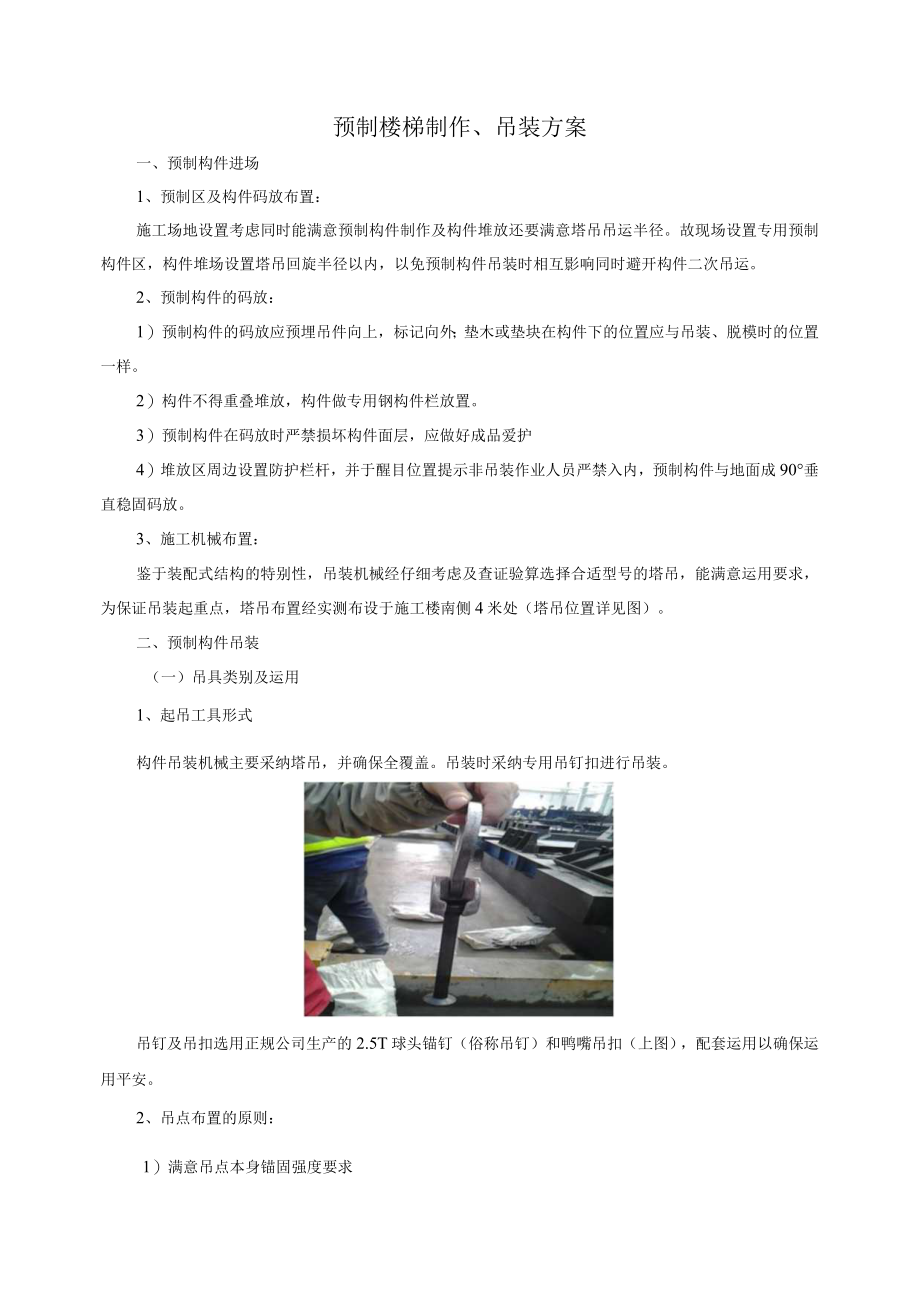

1、预制楼梯制作、吊装方案一、预制构件进场1、预制区及构件码放布置：施工场地设置考虑同时能满意预制构件制作及构件堆放还要满意塔吊吊运半径。故现场设置专用预制构件区，构件堆场设置塔吊回旋半径以内，以免预制构件吊装时相互影响同时避开构件二次吊运。2、预制构件的码放：1）预制构件的码放应预埋吊件向上，标记向外；垫木或垫块在构件下的位置应与吊装、脱模时的位置一样。2）构件不得重叠堆放，构件做专用钢构件栏放置。3）预制构件在码放时严禁损坏构件面层，应做好成品爱护4）堆放区周边设置防护栏杆，并于醒目位置提示非吊装作业人员严禁入内，预制构件与地面成90垂直稳固码放。3、施工机械布置：鉴于装配式结构的特别性，吊装

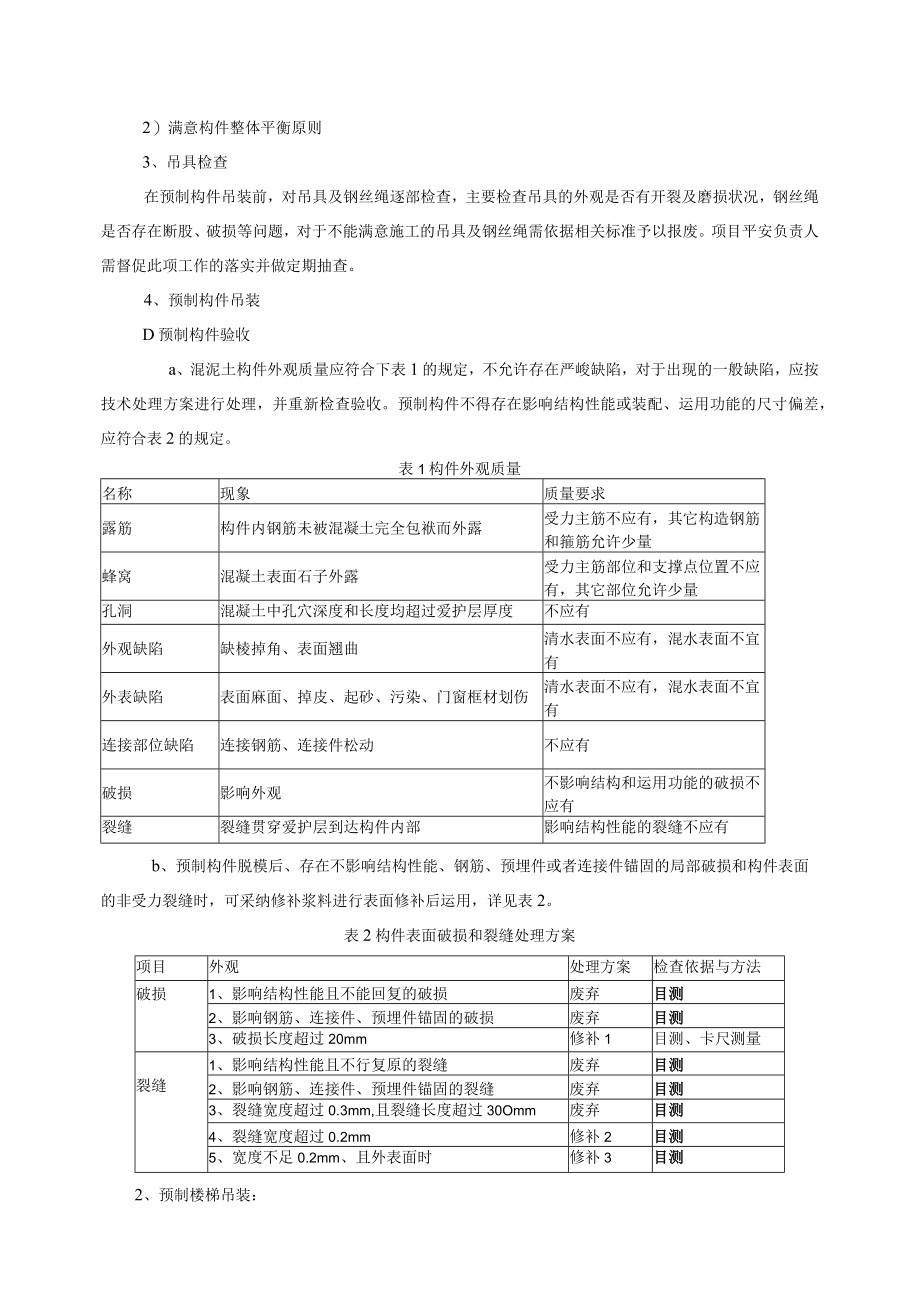

2、机械经仔细考虑及查证验算选择合适型号的塔吊，能满意运用要求，为保证吊装起重点，塔吊布置经实测布设于施工楼南侧4米处（塔吊位置详见图）。二、预制构件吊装（一）吊具类别及运用1、起吊工具形式构件吊装机械主要采纳塔吊，并确保全覆盖。吊装时采纳专用吊钉扣进行吊装。吊钉及吊扣选用正规公司生产的2.5T球头锚钉（俗称吊钉）和鸭嘴吊扣（上图），配套运用以确保运用平安。2、吊点布置的原则：1）满意吊点本身锚固强度要求2）满意构件整体平衡原则3、吊具检查在预制构件吊装前，对吊具及钢丝绳逐部检查，主要检查吊具的外观是否有开裂及磨损状况，钢丝绳是否存在断股、破损等问题，对于不能满意施工的吊具及钢丝绳需依据相关标准予
3、以报废。项目平安负责人需督促此项工作的落实并做定期抽查。4、预制构件吊装D预制构件验收a、混泥土构件外观质量应符合下表1的规定，不允许存在严峻缺陷，对于出现的一般缺陷，应按技术处理方案进行处理，并重新检查验收。预制构件不得存在影响结构性能或装配、运用功能的尺寸偏差，应符合表2的规定。表1构件外观质量名称现象质量要求露筋构件内钢筋未被混凝土完全包袱而外露受力主筋不应有，其它构造钢筋和箍筋允许少量蜂窝混凝土表面石子外露受力主筋部位和支撑点位置不应有，其它部位允许少量孔洞混凝土中孔穴深度和长度均超过爱护层厚度不应有外观缺陷缺棱掉角、表面翘曲清水表面不应有，混水表面不宜有外表缺陷表面麻面、掉皮、起砂、
4、污染、门窗框材划伤清水表面不应有，混水表面不宜有连接部位缺陷连接钢筋、连接件松动不应有破损影响外观不影响结构和运用功能的破损不应有裂缝裂缝贯穿爱护层到达构件内部影响结构性能的裂缝不应有b、预制构件脱模后、存在不影响结构性能、钢筋、预埋件或者连接件锚固的局部破损和构件表面的非受力裂缝时，可采纳修补浆料进行表面修补后运用，详见表2。表2构件表面破损和裂缝处理方案项目外观处理方案检查依据与方法破损1、影响结构性能且不能回复的破损废弃目测2、影响钢筋、连接件、预埋件锚固的破损废弃目测3、破损长度超过20mm修补1目测、卡尺测量裂缝1、影响结构性能且不行复原的裂缝废弃目测2、影响钢筋、连接件、预埋件锚固

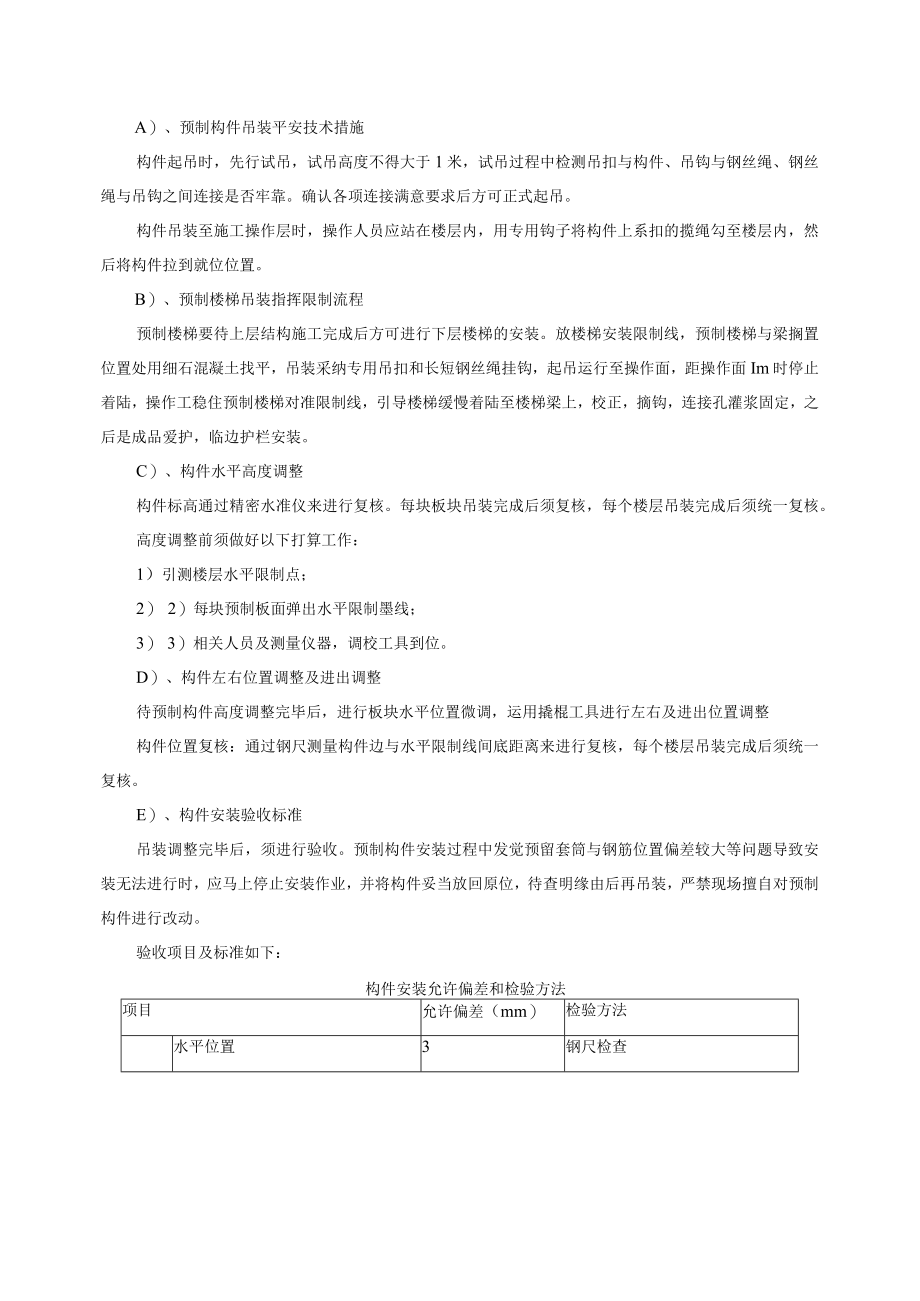

5、的裂缝废弃目测3、裂缝宽度超过0.3mm,且裂缝长度超过30Omm废弃目测4、裂缝宽度超过0.2mm修补2目测5、宽度不足0.2mm、且外表面时修补3目测2、预制楼梯吊装：A）、预制构件吊装平安技术措施构件起吊时，先行试吊，试吊高度不得大于1米，试吊过程中检测吊扣与构件、吊钩与钢丝绳、钢丝绳与吊钩之间连接是否牢靠。确认各项连接满意要求后方可正式起吊。构件吊装至施工操作层时，操作人员应站在楼层内，用专用钩子将构件上系扣的揽绳勾至楼层内，然后将构件拉到就位位置。B）、预制楼梯吊装指挥限制流程预制楼梯要待上层结构施工完成后方可进行下层楼梯的安装。放楼梯安装限制线，预制楼梯与梁搁置位置处用细石混凝土找
6、平，吊装采纳专用吊扣和长短钢丝绳挂钩，起吊运行至操作面，距操作面Im时停止着陆，操作工稳住预制楼梯对准限制线，引导楼梯缓慢着陆至楼梯梁上，校正，摘钩，连接孔灌浆固定，之后是成品爱护，临边护栏安装。C）、构件水平高度调整构件标高通过精密水准仪来进行复核。每块板块吊装完成后须复核，每个楼层吊装完成后须统一复核。高度调整前须做好以下打算工作：1）引测楼层水平限制点；2） 2）每块预制板面弹出水平限制墨线；3） 3）相关人员及测量仪器，调校工具到位。D）、构件左右位置调整及进出调整待预制构件高度调整完毕后，进行板块水平位置微调，运用撬棍工具进行左右及进出位置调整构件位置复核：通过钢尺测量构件边与水平限
7、制线间底距离来进行复核，每个楼层吊装完成后须统一复核。E）、构件安装验收标准吊装调整完毕后，须进行验收。预制构件安装过程中发觉预留套筒与钢筋位置偏差较大等问题导致安装无法进行时，应马上停止安装作业，并将构件妥当放回原位，待查明缘由后再吊装，严禁现场擅自对预制构件进行改动。验收项目及标准如下：构件安装允许偏差和检验方法项目允许偏差（mm）检验方法水平位置3钢尺检查楼梯标高3水准仪或拉线、钢尺检查三、施工打算工作1、技术打算2、人员打算1）各分包施工单位成立项目经理部，全面履行合同，对工程施工进行组织、指挥、管理、协调和限制。2）项目经理部本着科学管理、精干高效、结构合理的原则，选配具有较高管理素
8、养、施工阅历丰富、勤奋实干的技术管理人员，组成安装管理小组。3）吊装由有丰富施工阅历的技术工组成吊装组，确保优质、平安完成施工任务。4）管理组织机构人员职责如下表一序号姓名tJU/JU冈位主要职责1陶春光项目经理全面负责施工生产工作，并对平安质量负全责2姜建峰技术负责负责管理领导技术质量部的工作3李王新栋号长解决施工中的技术问题，执行好施工组织设计和安装工艺流程方案,负责各工序的验收工作，负责安装工程的全部平安、质量检查验收工作4杨卫岩质检员负责加工厂构件质量的检查和进度的监督5钱炳华平安员负责安装工程的全部平安检查工作3、吊装机械：QTZ63型塔吊4、安装测量设备:机械设备名称规格型号数量（
9、台）备注全站仪/1自有激光经纬仪TDJ2E3自有水准仪DI1210自有5、吊装所需主要工具序号名称数量规格说明1钢丝绳5m214#起吊主绳，（楼梯1.7t重）2吊扣4只2.5T3钢钎2根2m4撬棍2根2m6、预制楼梯安装1）预制楼梯分为上下两个梯段，两端楼梯待完成楼面混凝土浇筑后吊装。2）在吊装预制楼梯前应在现浇板与预制板接触位置用灌浆料做找平灰饼。3）吊装时应用一长一短的二根钢丝绳将楼梯放坡，保证上下高差相符，顶面和底面平行,便于安装。4）将楼梯预留孔对正现浇位预留钢筋，缓慢下落。脱钩前用撬棍调整楼梯段水平方向位置。完成下段楼梯后，安装上段楼梯。留意角铁位置预留螺丝的要相对应。5）封堵待完成
10、上述步骤后，用灌浆料对底缝、侧缝及预留钢筋孔缝隙进行灌填。留意：楼面休息平台板是结构标高，踏步板是建筑标高。施工要点：a、预制楼梯安装前，需弹出楼梯构件的端部和侧边限制线以及标高限制线；b、预制楼梯吊装时通过长短钢丝绳，使楼梯在吊装过程中，角度保持与安装后的角度大致一样；c、构件吊至休息平台上方3050C1.n后，调整楼梯位置使预埋筋与楼梯预留洞口对正，楼梯边与边线吻合，然后将预制楼梯缓缓落下；d、楼梯构件吊装前下部支撑体系必需完成，吊装前必需测量并修正标高，确保梁底标高一样，便于楼梯就位。预制楼梯吊装示意图预制楼梯安装示意图四、平安施工措施1、平安施工措施1）预制构件堆场区域内应设封闭围挡和
11、平安警示标记，非操作人员不准进入吊装区。2）构件起吊前，操作人员应仔细检验吊具各部件，做好构件吊装的事前工作。3）起吊时，堆场区及起吊区的信号指挥与塔吊司机的联络通讯应运用标准、规范的一般话，防止因语言误会产生误判而发生意外。起吊与下降的全过程应始终由当班信号统一指挥,严禁他人干扰4）构件起吊至安装位置上空时，操作人员和信号指挥应严密监控构件下降过程。防止构件与竖向钢筋或立杆碰撞。下降过程应缓慢进行，降至可操控高度后，操作人员快速扶正预制构件方向，导引至安装位置。在构件安装前，塔吊不得有任何动作及移动。5）全部参与吊装的人员进入现场应正确运用平安防护用品，戴好平安帽。6）吊装施工时，在其安装区
12、域内行走应留意周边环境是否平安。7）对从事预制构件吊装作业及相关人员进行平安培训与交底，明确预制构件存放、吊装、就位各环节的作业风险，并制定防止危急状况的处理措施。8）安装作业起先前，应对安装作业区进行围护并作出明显的标示，拉警戒线，并派专人看管，严禁与安装作业无关人员进入。9）应定期对预制构件吊装作业所用的安装工具进行检查，发觉有可能存在的运用风险，应马上停止运用。10）遇到雨、雪、雾天气、或者风力大于6级时，不得进行吊装作业。11）塔吊作业过程中应严格遵守“十不吊”准则12）安装工必需定人定岗定位置。13）起钩前，信号工及司索工须仔细对吊物进行检查，确认吊物捆绑坚固牢靠、吊点合理牢靠、吊物
13、或钢丝绳无粘带钢管架等其它非吊运物品后方可起吊。14）塔司应依据信号工的指挥信号进行操作，起先操作前应鸣号（铃）示意，以引起有关人员的留意；吊运过程中，信号工应从起吊到就位，全过程限制，不能发出信号后就掉以轻心或擅自离开。15）信号工应到吊物挂钩、摘钩处相近高度5m范围内进行指挥，不得站在高处、远处进行“遥控”指挥；挂钩工在挂钩、摘钩后，信号工须仔细检瓷确认平安无误后方可指挥起吊。16）塔吊的顶端、大臂前端部、平衡臂尾部应安设红旗和平安警示灯，平安警示灯夜间应开启。17）大雨、大风天气和较长时间报停后，塔司应协同出租单位组织相关人员对塔吊进行一次全面检查，对设备存在的平安隐患以及机械、电气故障
14、（尤其是常常性出现的故障）予以解除，并做好设备保养工作，确保塔吊重新启用后平安、高效地运行。18）塔司、信号工应以充足的精力进入岗位，精神集中操作，始终目视本塔吊钩位置和大臂，运转过程中留意相邻塔吊的工作状态，严格精确发出信号，不得在操作中与其他人员闲谈、玩手机或做与工作无关的动作和事情。19）塔司、信号工须严格遵守国家法律法规，严禁利用塔吊偷盗现场材料，并应主动举报、制止他人偷盗行为。20）项目平安部每半月组织全体塔吊司机及塔吊信号工召开平安例会，每月进行平安技术交底，全体人员必需准时参与；确因现场须要不能到会人员应提前请假，会后由各单位责任平安员转达会议精神。21）项目部平安部对因违章或操作不当引发事故的，依据事故情节轻重，严格按项目相关制度对责任人进行惩罚。22）现场各类预制构件应分别集中存放整齐，并悬挂标示牌，严禁乱堆乱放，不得占用施工临时道路，并做好防护隔离。五、成品爱护预制构件在运输、堆放、安装、施工过程中及装配后应做好成品爱护，并应符合下列要求：1）预制构件在运输过程中宜在构件与刚性搁置点处填塞柔性垫片；2）安装完成后，楼梯踏步口宜采纳木条、铝条或其他措施进行爱护；3）预制构件上不得后打膨胀螺栓及再预制构件上开槽、开孔、打洞。六、检验批资料1）工程验收程序和组织依据建筑工程施工质量验收统一标准GB50300、
