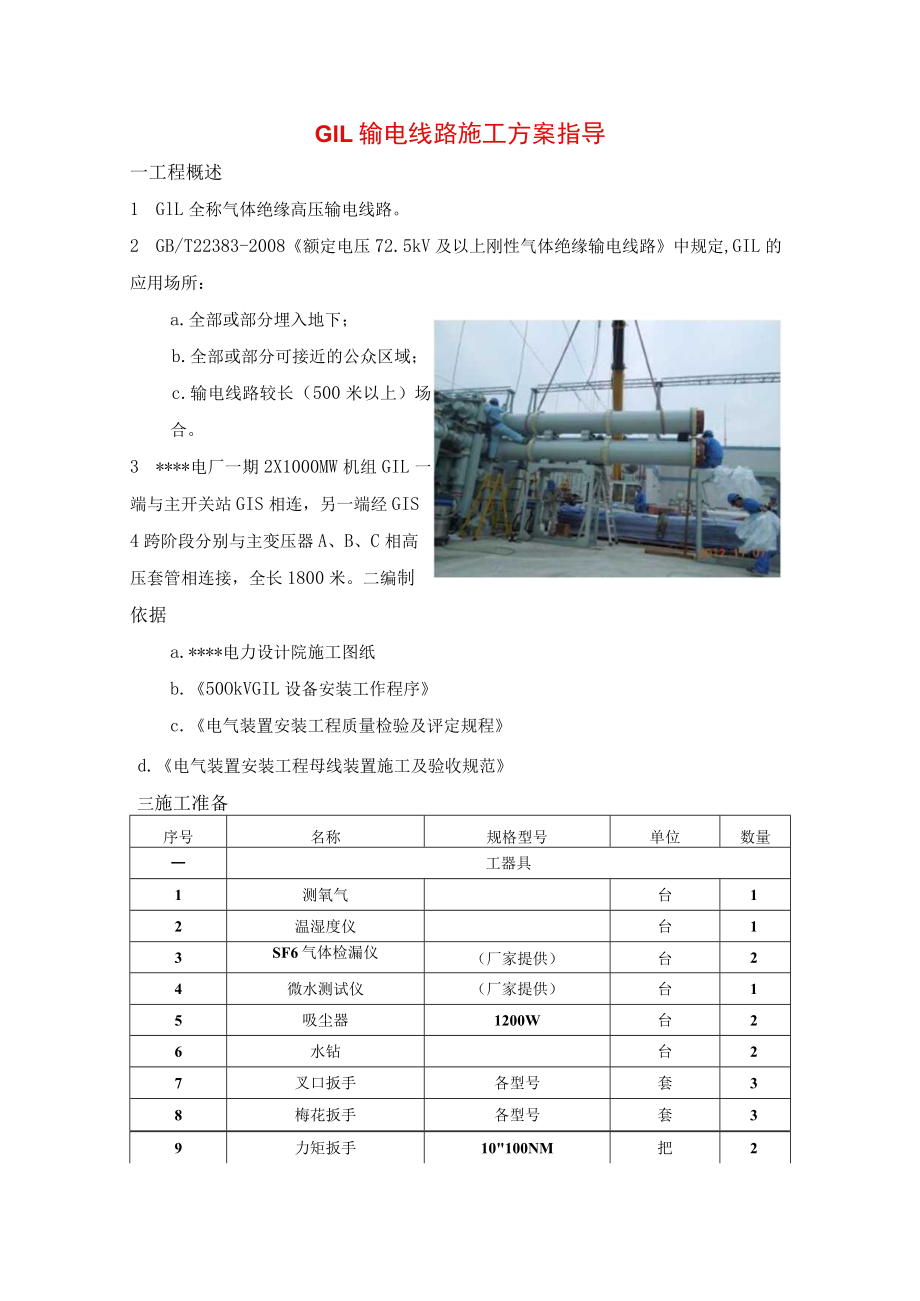

1、GlL输电线路施工方案指导一工程概述1 GlL全称气体绝缘高压输电线路。2 GB/T22383-2008额定电压72.5kV及以上刚性气体绝缘输电线路中规定,GIL的应用场所：a.全部或部分埋入地下；b.全部或部分可接近的公众区域；c.输电线路较长（500米以上）场合。3 *电厂一期2X1000MW机组GIL一端与主开关站GIS相连，另一端经GIS4跨阶段分别与主变压器A、B、C相高压套管相连接，全长1800米。二编制依据a.*电力设计院施工图纸b.50OkVGIL设备安装工作程序c.电气装置安装工程质量检验及评定规程d.电气装置安装工程母线装置施工及验收规范三施工准备序号名称规格型号单位数量

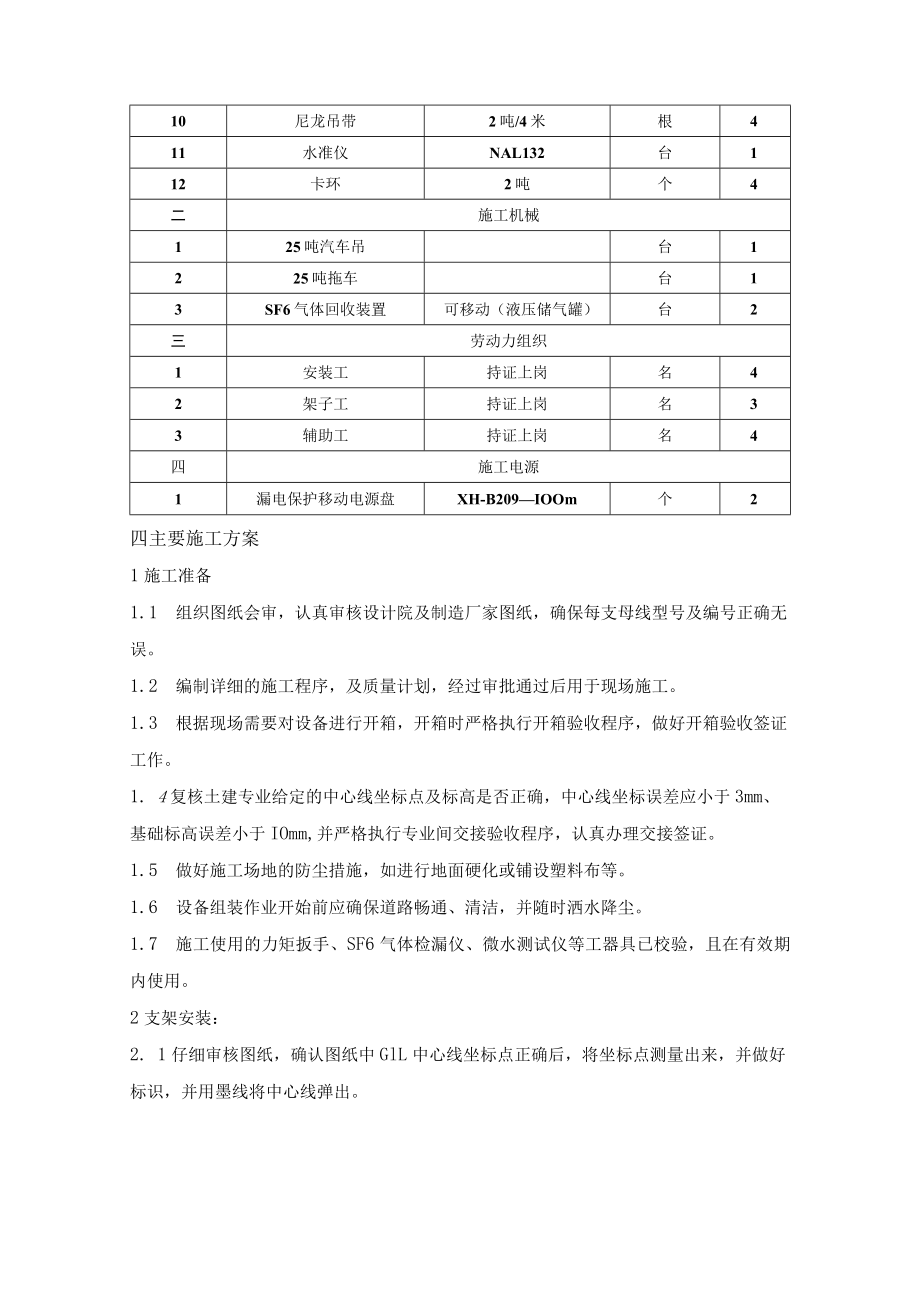

2、一工器具1测氧气台12温湿度仪台13SF6气体检漏仪（厂家提供）台24微水测试仪（厂家提供）台15吸尘器1200W台26水钻台27叉口扳手各型号套38梅花扳手各型号套39力矩扳手10100NM把210尼龙吊带2吨/4米根411水准仪NAL132台112卡环2吨个4二施工机械125吨汽车吊台1225吨拖车台13SF6气体回收装置可移动（液压储气罐）台2三劳动力组织1安装工持证上岗名42架子工持证上岗名33辅助工持证上岗名4四施工电源1漏电保护移动电源盘XH-B209IOOm个2四主要施工方案1施工准备1.1 组织图纸会审，认真审核设计院及制造厂家图纸，确保每支母线型号及编号正确无误。1.2 编制
3、详细的施工程序，及质量计划，经过审批通过后用于现场施工。1.3 根据现场需要对设备进行开箱，开箱时严格执行开箱验收程序，做好开箱验收签证工作。1. 4复核土建专业给定的中心线坐标点及标高是否正确，中心线坐标误差应小于3mm、基础标高误差小于IOmm,并严格执行专业间交接验收程序，认真办理交接签证。1.5 做好施工场地的防尘措施，如进行地面硬化或铺设塑料布等。1.6 设备组装作业开始前应确保道路畅通、清洁，并随时洒水降尘。1.7 施工使用的力矩扳手、SF6气体检漏仪、微水测试仪等工器具已校验，且在有效期内使用。2支架安装：2. 1仔细审核图纸，确认图纸中GlL中心线坐标点正确后，将坐标点测量出来

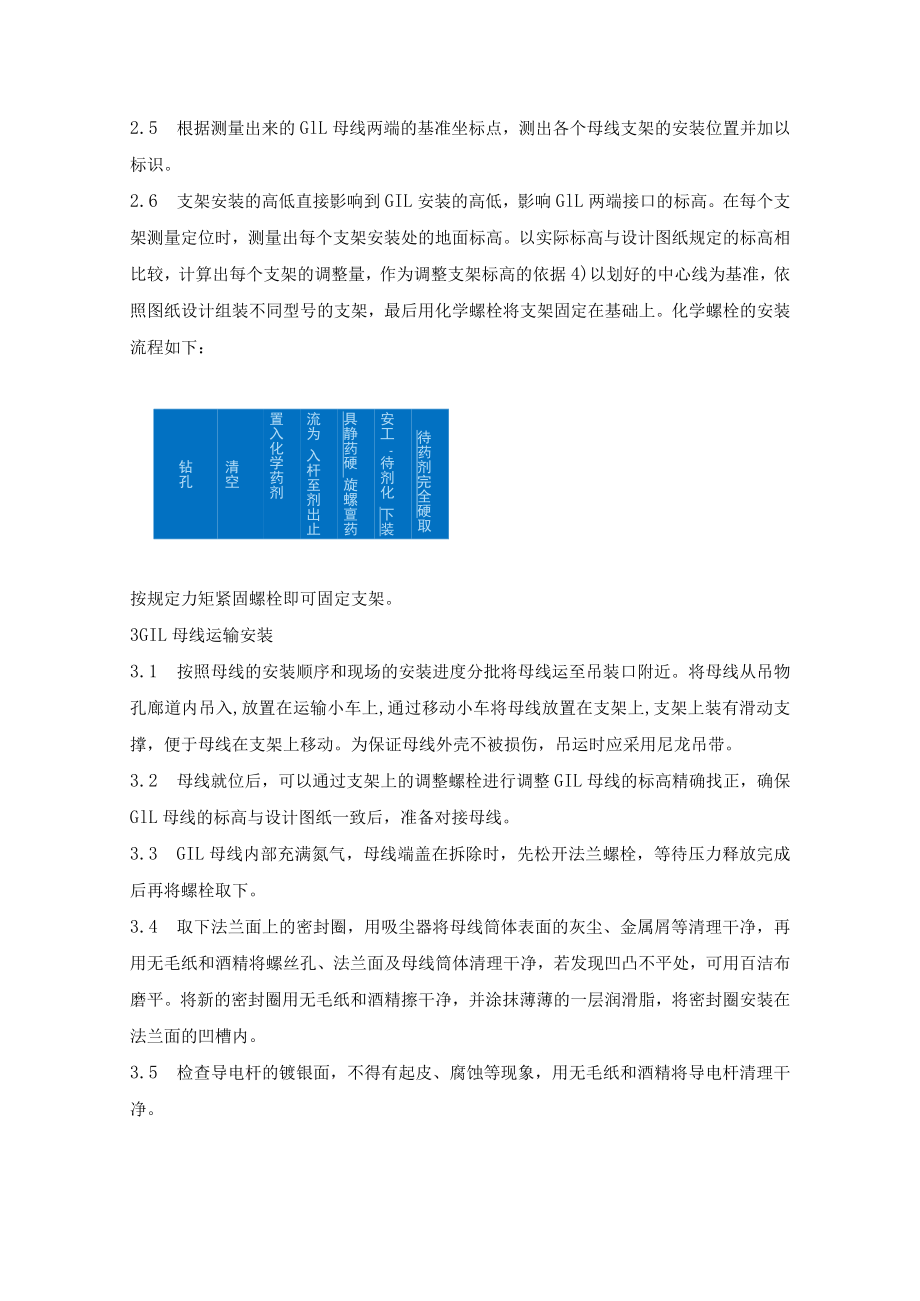

4、，并做好标识，并用墨线将中心线弹出。2.5 根据测量出来的GlL母线两端的基准坐标点，测出各个母线支架的安装位置并加以标识。2.6 支架安装的高低直接影响到GIL安装的高低，影响GlL两端接口的标高。在每个支架测量定位时，测量出每个支架安装处的地面标高。以实际标高与设计图纸规定的标高相比较，计算出每个支架的调整量，作为调整支架标高的依据4)以划好的中心线为基准，依照图纸设计组装不同型号的支架，最后用化学螺栓将支架固定在基础上。化学螺栓的安装流程如下：待药剂完全硬取安工 待剂化 下装具静药硬 旋螺亶药流为 入杆至剂出止 置入化学药剂清空钻孔按规定力矩紧固螺栓即可固定支架。3GIL母线运输安装3.
5、1 按照母线的安装顺序和现场的安装进度分批将母线运至吊装口附近。将母线从吊物孔廊道内吊入,放置在运输小车上,通过移动小车将母线放置在支架上,支架上装有滑动支撑，便于母线在支架上移动。为保证母线外壳不被损伤，吊运时应采用尼龙吊带。3.2 母线就位后，可以通过支架上的调整螺栓进行调整GIL母线的标高精确找正，确保GlL母线的标高与设计图纸一致后，准备对接母线。3.3 GIL母线内部充满氮气，母线端盖在拆除时，先松开法兰螺栓，等待压力释放完成后再将螺栓取下。3.4 取下法兰面上的密封圈，用吸尘器将母线筒体表面的灰尘、金属屑等清理干净，再用无毛纸和酒精将螺丝孔、法兰面及母线筒体清理干净，若发现凹凸不平
6、处，可用百洁布磨平。将新的密封圈用无毛纸和酒精擦干净，并涂抹薄薄的一层润滑脂，将密封圈安装在法兰面的凹槽内。3.5 检查导电杆的镀银面，不得有起皮、腐蚀等现象，用无毛纸和酒精将导电杆清理干净。3.6 母线对接时，为了防止导体上下晃动，用一根尼龙绳将导体临时固定，慢慢向另一支母线移动。触头末端的前缘有很长的锥形,有助于引导触头进行咬合。在确保两根母线导体咬合之后，再取下尼龙绳。母线对接紧密后，按厂家规定力矩扭紧螺栓。母线段端盖一旦打开必须当天对接完成，防止潮气进入。4吸附剂安装厂家提供的吸附剂均为真空包装，不需要烘烤便可直接安装，因此在安装前仔细检查吸附剂的真空包装是否完好，颜色是否改变。吸附剂
7、一旦拆开包装就必须安装上，如果环境湿度超过75%,时间必须控制在15分钟内，从吸附剂拆装到抽真空开始，整个过程不能超过30分钟，以免吸入过多的水分。5气室处理5.1 将抽真空管路与SF6气体回收装置连接好，现用高纯氮气吹扫设备及管路五分钟，在对母线气室进行抽真空。当气室的真空度低于133Pa时，继续抽真空30分钟，即可充入氮气。充入氮气前，应先测量氮气的微水，确保氮气的质量合格。在充SF6气体时，一定要把气瓶放到，使瓶口低于气瓶，进行液相充气,减少瓶内水分进入断路器中。水分测试合格标准：折算到环境温度20时，接受标准为断路器气室低于150PPnb非断路器气室低于250ppm充气完成后，必须立即
8、将阀门盖盖紧，防止灰尘和水分进入。5.2 抽真空及湿度控制流程如下：抽真空到 133Pa并 继续抽 真空30 分钟不合格时入氮至并12充纯ar置时 高气2b峥小检氮的水量查气微含真到井抽30抽3pa续空钟 空13继真分充入 SF6 气体3. 5b静置12小时 检查气 压、气 密性3天后复测 SF6气 体的含 水量6设备接地安装6.1 GIL设备接地主要包括支架接地和母线外壳接地两种。每套支架上均设有接地点，通过20mm*3mm的铜排与主接地网连接。6.2 母线外壳接地采用铝排连接，每相母线外壳均采用双接地点与主接地网连接。7法兰密封检查7.1 施工现场采用真空检漏法、肥皂泡沫检漏法及包扎法对法
9、兰气密性进行检查，确保法兰气密性符合要求。1) 真空检漏法：在对母线气室抽真空时，若听到漏气的声音或在停止抽真空时发现真空度下降明显，则证明法兰有漏点。2) 肥皂泡沫检漏法：在母线内充入压力为2bar的高纯氮气后，用肥皂水涂抹在法兰连接表面上，观察是否有起泡的现象，若发现起泡现象，应仔细检查法兰力矩是否符合要求。3) 包扎法：对所有法兰进行100%检漏，用塑料薄膜及透明胶带将法兰包扎好，24小时后用SF6气体检漏仪对法兰接口面进行检漏测试(SF6气体检漏仪在使用前经检验合格并在有效期内使用)o8竣工验收8.1 将安装用材料机具撤离现场，施工剩余材料清理完毕。8.2 按照相关规范及标准组织验收工
10、作，并符合下列要求：1) GlL母线支架镀锌层完好无锈蚀，螺栓紧固符合厂家要求且力矩标识清晰。2) GIL母线外表无损伤，油漆均匀完整，连接法兰螺栓力矩符合厂家要求且力矩标识清晰。3) 支架及外壳接地符合设计要求，螺栓紧固，导通良好。4) SF6气体泄漏率和含水量应符合产品规定。5) 油漆应完整，相色标识正确、醒目。五施工工艺流程:施工准备标高及中心线涌量设备到场检验支架安装母线运输安装吸附剂安装气室气体处理设备接地安装整体验收施工准备:根据图纸需用计划，领料并检查母线支架符合图纸要求，并根据施工进度分期分批领用材料。a.母线支架表面光滑，无铁削、毛刺b.支架表面无裂缝及显著锈蚀的凹凸不平现象
11、，且镀锌层良好。2母线支架安装a.母线支架基础标高误差不超过5mmb.坐标中心线误差不超过5mmc.母线支架的垂直误差不小于5mmd.水钻打完孔后必须将水分清理干净才能放入化学螺栓药剂。3母线运输安装a.母线领用前检查无损坏b.使用尼龙吊带吊装母线，如需使用钢丝绳，钢丝绳与母线接触的部位应做好防护措施，避免母线受损。c.检查导电杆的镀银层，不得有起皮、腐蚀等现象，用无毛纸和酒精将导电杆清理干净。4气室处理水分测试合格标准：折算到环境温度20C时，接受标准为断路器气室低于150ppm,非断路器气室低于250ppmo充气完成后，必须立即将阀门盖盖紧，防止灰尘和水分进入。六施工注意事项1施工时严禁踩
12、踏母线或坐在母线上休息。2使用水钻在母线支架上钻孔完成时，必须将螺孔内的水清理干净后，才能在螺孔内放入化学螺栓药剂，否则将影响化学螺栓的强度。施工现场可以将加热棒置入螺孔内以加快水分的蒸发速度。七环境与节能注意事项1安装过程中应对SF6气体进行严格控制管理，做到随用随领取，用毕及时关闭气瓶阀门，杜绝“跑”“漏”气现象，当已充气的设备需要释放SF6气体时，应做好SF6气体的回收工作，严禁直接将SF6气体排入大气中。2真空泵等用电设备在使用后及时切断电源，节约用电，减少噪音污染。3使用酒精、丙酮等易挥发的液体材料时，及时做好容器密封，防止挥发浪费。4油漆用毕后要及时封闭防止泄露，施工完毕后漆桶、毛
13、刷固体废弃物及时回收到指定位置，规范处理不得焚烧。八质量保证措施1GIL母线段在进行储存、移动和安装时都要保持顶部朝上（垂直安装段除外），否则内部构件就可能被损坏。2在施工过程中应注意对GIL设备的防护，防止设备被刮伤、蹭漆现象；严禁在设备上摆放物料，施工时严禁踩踏母线。3在设备吊装时应采用尼龙吊绳或套有橡胶管的钢丝绳，且吊具与设备可能相接触部位应采取保护措施，防止吊绳或吊具损伤设备。4部分母线段在外观上非常相似甚至完全一样，但其内部却是不同的。为使安装人员正确地安装，每个母线段都标有连续的编号。现场安装图纸上标识的编号与实际的母线段一一对应。安装时，必须按照图纸上的编号安装。5组装设备时，施
