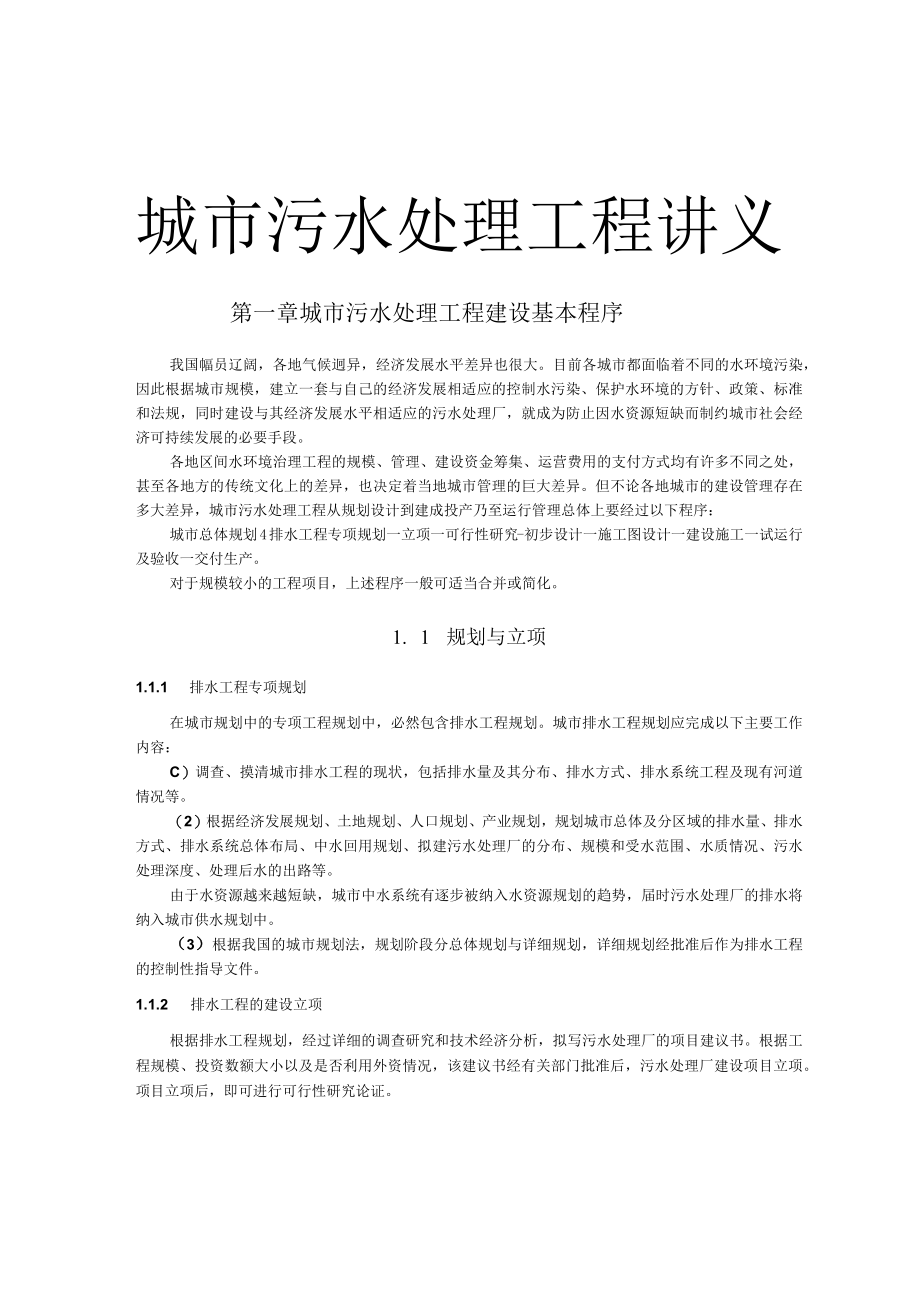

1、城市污水处理工程讲义第一章城市污水处理工程建设基本程序我国幅员辽阔，各地气候迥异，经济发展水平差异也很大。目前各城市都面临着不同的水环境污染，因此根据城市规模，建立一套与自己的经济发展相适应的控制水污染、保护水环境的方针、政策、标准和法规，同时建设与其经济发展水平相适应的污水处理厂，就成为防止因水资源短缺而制约城市社会经济可持续发展的必要手段。各地区间水环境治理工程的规模、管理、建设资金筹集、运营费用的支付方式均有许多不同之处，甚至各地方的传统文化上的差异，也决定着当地城市管理的巨大差异。但不论各地城市的建设管理存在多大差异，城市污水处理工程从规划设计到建成投产乃至运行管理总体上要经过以下程序
2、：城市总体规划4排水工程专项规划一立项一可行性研究-初步设计一施工图设计一建设施工一试运行及验收一交付生产。对于规模较小的工程项目，上述程序一般可适当合并或简化。1. 1规划与立项1.1.1 排水工程专项规划在城市规划中的专项工程规划中，必然包含排水工程规划。城市排水工程规划应完成以下主要工作内容：C）调查、摸清城市排水工程的现状，包括排水量及其分布、排水方式、排水系统工程及现有河道情况等。（2）根据经济发展规划、土地规划、人口规划、产业规划，规划城市总体及分区域的排水量、排水方式、排水系统总体布局、中水回用规划、拟建污水处理厂的分布、规模和受水范围、水质情况、污水处理深度、处理后水的出路等。

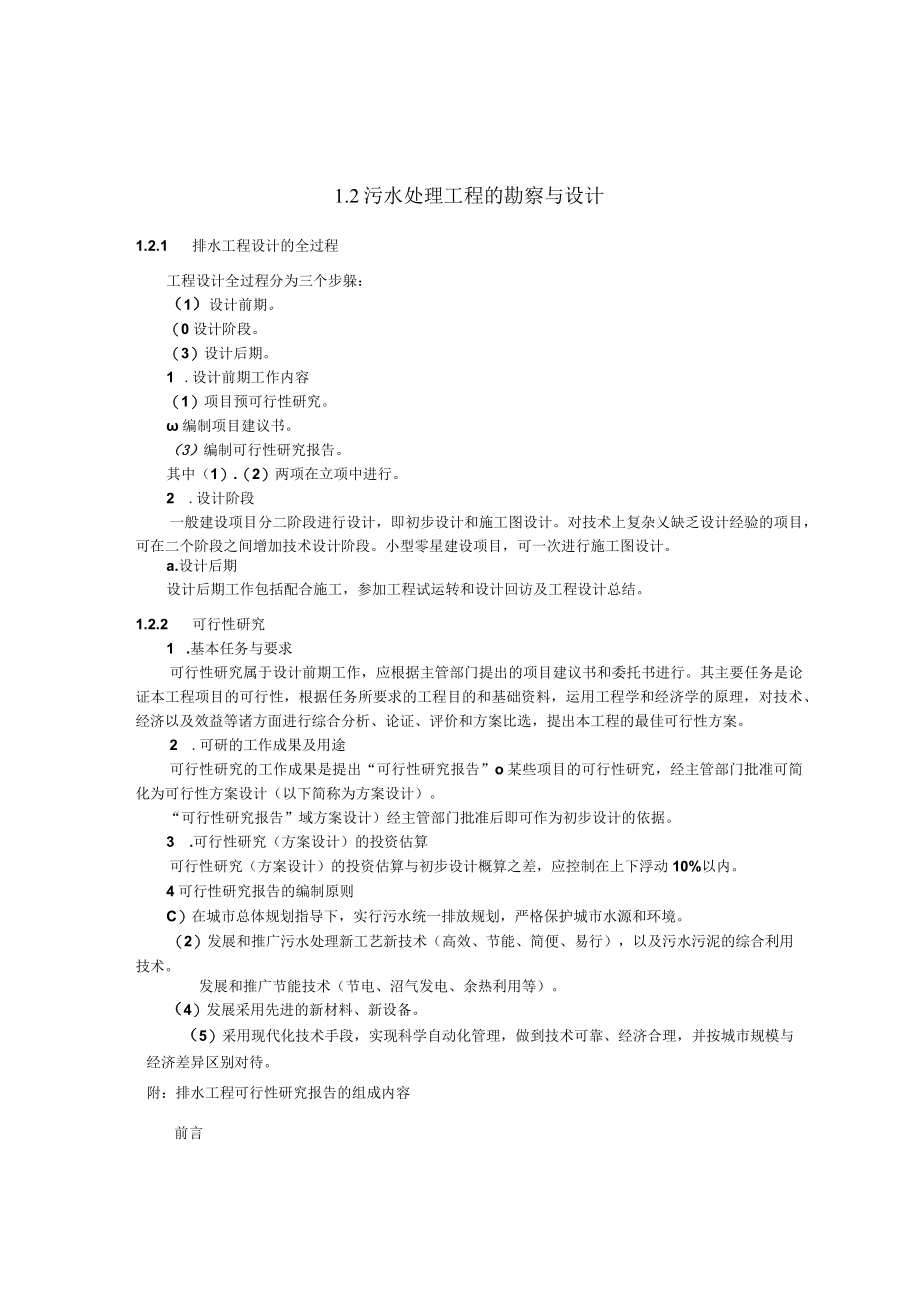

3、由于水资源越来越短缺，城市中水系统有逐步被纳入水资源规划的趋势，届时污水处理厂的排水将纳入城市供水规划中。（3）根据我国的城市规划法，规划阶段分总体规划与详细规划，详细规划经批准后作为排水工程的控制性指导文件。1.1.2 排水工程的建设立项根据排水工程规划，经过详细的调查研究和技术经济分析，拟写污水处理厂的项目建议书。根据工程规模、投资数额大小以及是否利用外资情况，该建议书经有关部门批准后，污水处理厂建设项目立项。项目立项后，即可进行可行性研究论证。1.2污水处理工程的勘察与设计1.2.1 排水工程设计的全过程工程设计全过程分为三个步躲：（1）设计前期。（0设计阶段。（3）设计后期。1 .设计
4、前期工作内容（1）项目预可行性研究。编制项目建议书。（3）编制可行性研究报告。其中（1）.（2）两项在立项中进行。2 .设计阶段一般建设项目分二阶段进行设计，即初步设计和施工图设计。对技术上复杂乂缺乏设计经验的项目，可在二个阶段之间增加技术设计阶段。小型零星建设项目，可一次进行施工图设计。a.设计后期设计后期工作包括配合施工，参加工程试运转和设计回访及工程设计总结。1.2.2 可行性研究1 .基本任务与要求可行性研究属于设计前期工作，应根据主管部门提出的项目建议书和委托书进行。其主要任务是论证本工程项目的可行性，根据任务所要求的工程目的和基础资料，运用工程学和经济学的原理，对技术、经济以及效益
5、等诸方面进行综合分析、论证、评价和方案比选，提出本工程的最佳可行性方案。2 .可研的工作成果及用途可行性研究的工作成果是提出“可行性研究报告”o某些项目的可行性研究，经主管部门批准可简化为可行性方案设计（以下简称为方案设计）。“可行性研究报告”域方案设计）经主管部门批准后即可作为初步设计的依据。3 .可行性研究（方案设计）的投资估算可行性研究（方案设计）的投资估算与初步设计概算之差，应控制在上下浮动10%以内。4可行性研究报告的编制原则C）在城市总体规划指导下，实行污水统一排放规划，严格保护城市水源和环境。（2）发展和推广污水处理新工艺新技术（高效、节能、简便、易行），以及污水污泥的综合利用技

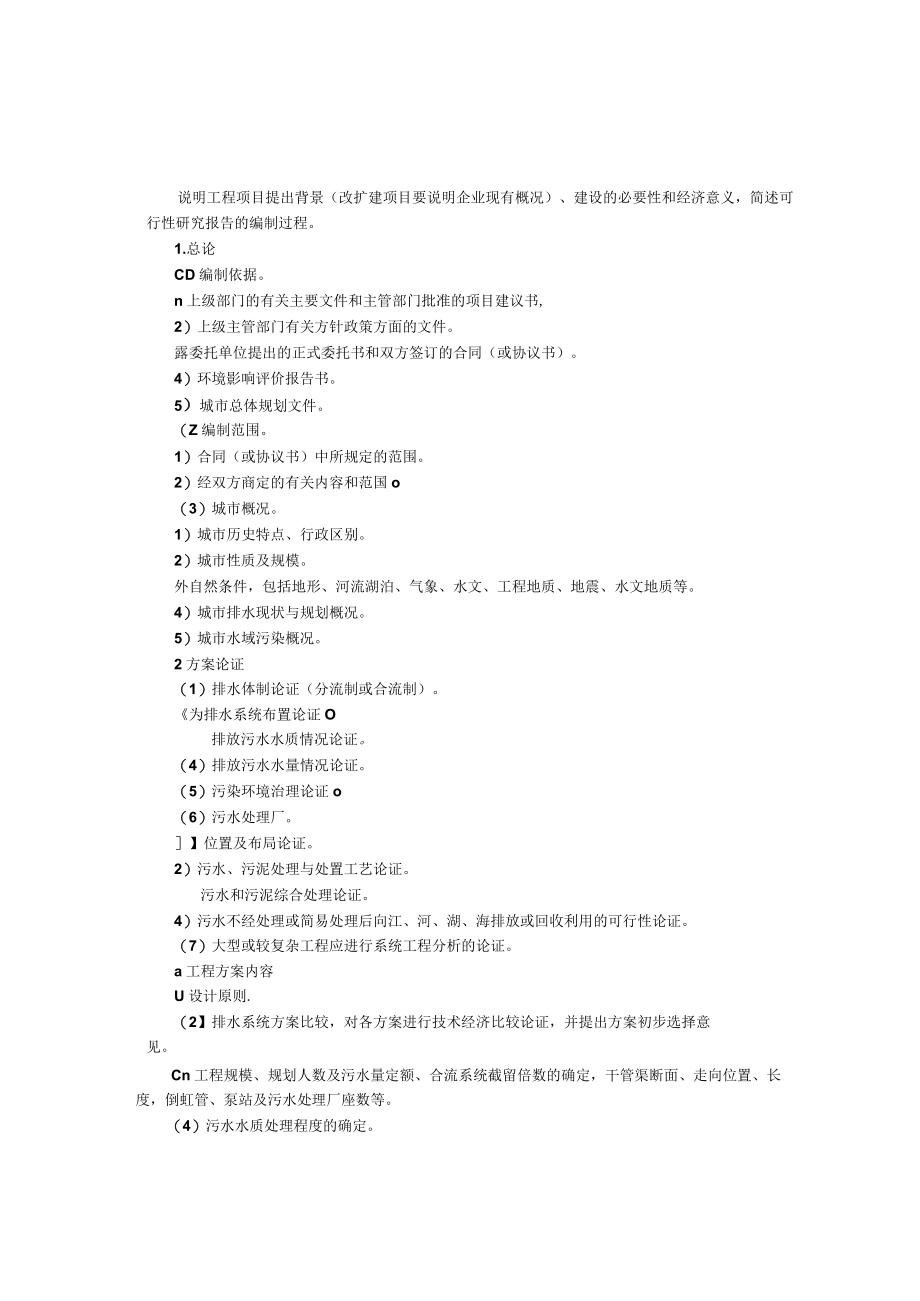

6、术。发展和推广节能技术（节电、沼气发电、余热利用等）。（4）发展采用先进的新材料、新设备。（5）采用现代化技术手段，实现科学自动化管理，做到技术可靠、经济合理，并按城市规模与经济差异区别对待。附：排水工程可行性研究报告的组成内容前言说明工程项目提出背景（改扩建项目要说明企业现有概况）、建设的必要性和经济意义，简述可行性研究报告的编制过程。1.总论CD编制依据。n上级部门的有关主要文件和主管部门批准的项目建议书,2）上级主管部门有关方针政策方面的文件。露委托单位提出的正式委托书和双方签订的合同（或协议书）。4）环境影响评价报告书。5）城市总体规划文件。（Z编制范围。1）合同（或协议书）中所规定的
7、范围。2）经双方商定的有关内容和范国o（3）城市概况。1）城市历史特点、行政区别。2）城市性质及规模。外自然条件，包括地形、河流湖泊、气象、水文、工程地质、地震、水文地质等。4）城市排水现状与规划概况。5）城市水域污染概况。2方案论证（1）排水体制论证（分流制或合流制）。为排水系统布置论证O排放污水水质情况论证。（4）排放污水水量情况论证。（5）污染环境治理论证o（6）污水处理厂。】位置及布局论证。2）污水、污泥处理与处置工艺论证。污水和污泥综合处理论证。4）污水不经处理或简易处理后向江、河、湖、海排放或回收利用的可行性论证。（7）大型或较复杂工程应进行系统工程分析的论证。a工程方案内容U设计
8、原则.（2】排水系统方案比较，对各方案进行技术经济比较论证，并提出方案初步选择意见。Cn工程规模、规划人数及污水量定额、合流系统截留倍数的确定，干管渠断面、走向位置、长度，倒虹管、泵站及污水处理厂座数等。（4）污水水质处理程度的确定。（5）污水处理厂的污水、污泥处理工艺流程，以及污水回用和污泥综合利用的说明。）供电安全程度，自动化管理水平等。（7）厂、站的绿化及卫生防护。（0改扩建项目要说明对原有固定资产的利用情况。（9）采暖方式、采暖热媒、耗热量以及供热来源等。4 .管理机构、劳动定员及建设进度设想。Im管理机构及定员。U厂、站的管理机构设置。2）人员编制（附定员表）及生产班次的划分。（2）
9、建设进度。D工程项目的建设进度要求和总的安排。2）建设阶段的划分（附建设进度设想表）。生投资估算及资金筹措）投资估算。D编制依据与说明。2）工程投资总估算表（按子项列表）。3：近期工程投资估算表（按子项列表）。（2）资金筹措。资金来源（申请国家投资、地方自筹、贷款及偿付方式等）。2）资金的构成例表）。6 .财务及工程效益分析Q）财务预测D资金运用预测（列表说明），根据建设进度表确定项目的分年度投资。2）固定资产折旧（列表说明）。3）污水处理生产成本（列表说明），算出单位水量的费用（元/m3），生产成本结构为：山药剂费用；b.动力费用；Ci工资福利费用；击固定资产折旧费（包括折旧及大修）；匕养护
10、维修折旧；f.其他费用（行政管理费等）；P.排水收费标准的建议（单位排水量的收费：元皿3）.（2）财务效益分析1）算出投资效益O八投资回收期例表）。（3）工程效益分析O1）节能效益分析。2）经济效益分析。3）环境效益和社会效益分析。7 .结论和存在的问题H）结论。在技术、经济、效益等方面论证的基础上，提出排水工程项目的总评价和推荐方案意见。C2）存在的问题。说明有待进一步研究解决的主要问题O附：附图:1总体平面图。2）方案比较示意图。力主要工艺流程图。4）水厂或泵站平面图。附：附件：各类批件和附件。1.2.2初步设计1 .基本任务与要求初步设计应根据批准的可行性研究报告（方案设计）进行，其主要
11、任务是明确工程规模、设计原则和标准，深化可行性研究报告提出的推荐方案并进行局部的方案比较，提出拆迁、征地的范围和数量，以及主要工程数量、主要材料设备数量，编制设计文件及工程概算。对未进行可行性研究（方案设计）的设计项目，在初步设计阶段应进行方案比选工作，并应符合规定的深度要求。2 .工作成果及用途初步设计阶段的成果是初步设计文件，经主管部门批准后即作为施工图设计的依据。工初步设计文件组成及深度m基本要求。D初步设计应明确工程规模、建设目的、投资效益、设计原则和标准，深化设计方案，确定拆迁、征地范围和数量，提出设计存在的问题、注意事项及有关建议，其深度应能控制工程投资，满足审批、编制施工图设计、
12、主要设备订货、招标以及施工准备的要求。2）初步设计文件应包括：设计说明书、设计图纸、主要工程数量、主要材料设备数量和工程概算。3）初步设计文件应按以下所附规定编制，在编制过程中根据工程具体情况，对内容编排可作适当调整或加入新的内容，但基本组成不得删减。附：排水工程初步设计文件组成及深度1.设计说明书Q概述。1）设计依据。说明设计任务书（计划任务数）,设计委托书及选厂报告等的批准机关、文号、日期，批准的主要内容，设计委托单位的主要要求。2）主要设计资料。资料名称、来源、编制单位及日期（部分资料除外），一般包括用水、用电协议，环保部门的同意书，流域或区域环境治理的可行性研究报告等。3）城市（或区域
13、）概况及自然条件。建设现状、总体规划分期修建计划及其有关情况，概述地形、地貌、工程地质、地卜.水水位、水文地质、气象、水文等有关情况。4）现有排水工程概况。现有污水、雨水管渠泵站、处理厂的水量、位置、处理工艺、设施的利用情况，工业废水处理程度，水体及环境污染、积水情况以及存在的问题。（2）设计概要。1）总体设计。排水量计算及水质。说明雨水管设计采用的雨量公式、集水时间、重现期、径流系数等设计参数的依据。汇总各工业企业内部现有和预计发展的生产污水、生产假定净水和生活污水水埴、水质，说明住宅区规划发展的生活污水量和确定生活污水量标准和变化系数的理由，并综合说明近、远期总排水星及工程分期建设的确定。
14、如水质有碍生化处理或污水管的运用时，应提出解决措施意见。天然水体。说明排水区域内天然水体的名称、卫生状况、水文情况（包括代表性的流量、流速、水位和河床性质等）。现在使用情况及当地环保部门对水体的排放要求。排水系统选择。根据城镇总体规划、分期建设、流域环境保护治理的要求，结合排水设施现状，提出几个可能的排水系统方案，进行技术经济比较，论证方案的合理性和先进性，择优推荐方案，列出方案的系统示意图。2）雨水（或合流）管渠设计。管渠设计：说明雨水管渠系统布置原则，汇水面积，干管（渠）走向、长度，管渠尺寸、采用材料、基础处理、接口形式、采用最小流速、出口排水量和埋置深度。泵站设计：采用中途或出口泵站排除
15、雨水时，说明采用泵站的形式，主要尺寸、埋深、设备选型、台数与性能、运行要求、主要设计数据。特殊构筑物设计：倒虹管的布置，管材、直径、长度等的说明。3】污水管渠设计。管渠设计：说明布置原则，干管走向、长度，管渠尺寸、埋设深度、管渠材料、基础处理、接口形式，采用的最小流速。泵站设计：干管上中途泵站站址的选择和位置，紧急排出口措施，采用泵站的形式、主要尺寸、埋深、设备选型、台数与性能、运行要求、主要设计数据。特殊构筑物设计：如倒虹管的说明.4）污水厂设计。说明污水处理厂位置的选择，选定厂址考虑的因素，如地理位置、地形、地质条件、防洪标准、卫生防护距离与城镇布局关系，占地面积等。根据进厂的污水量和污水水质，说明污水处理和污泥处置采用的方法选择，工艺流程，总平面布置原则，预计处理后达到的标准。按流程顺序说明各构筑物的方案比较或选型、工艺布置、主要设计数据、尺寸、构造材料及其所需设备选型、台数与性能、采用新技术的工艺原理特点。说明采用的污水消毒方法或深度处
