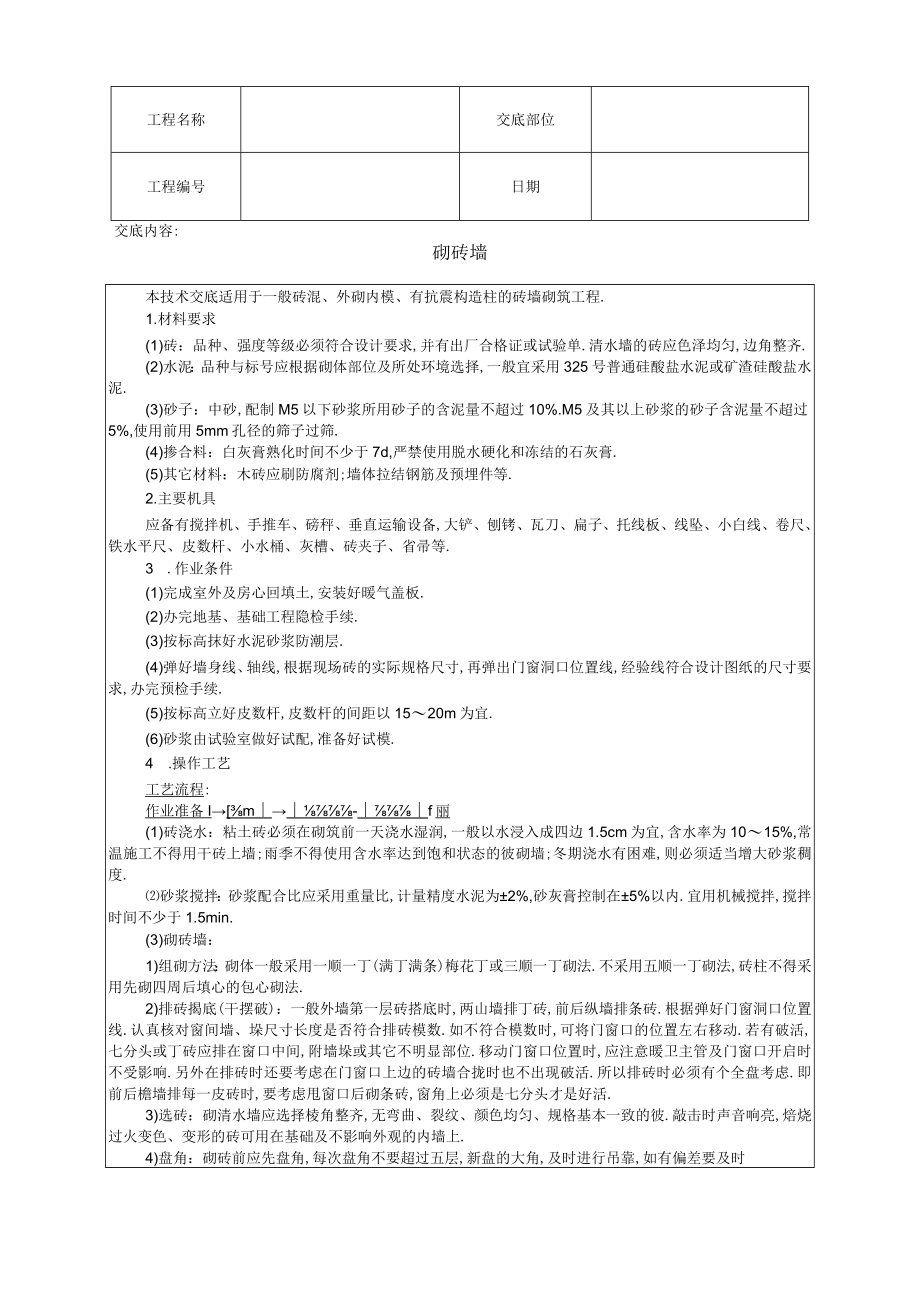

1、工程名称交底部位工程编号日期交底内容:砌砖墙本技术交底适用于一般砖混、外砌内模、有抗震构造柱的砖墙砌筑工程.1.材料要求(1)砖：品种、强度等级必须符合设计要求,并有出厂合格证或试验单.清水墙的砖应色泽均匀,边角整齐.(2)水泥：品种与标号应根据砌体部位及所处环境选择,一般宜采用325号普通硅酸盐水泥或矿渣硅酸盐水泥.(3)砂子：中砂,配制M5以下砂浆所用砂子的含泥量不超过10%.M5及其以上砂浆的砂子含泥量不超过5%,使用前用5mm孔径的筛子过筛.(4)掺合料：白灰膏熟化时间不少于7d,严禁使用脱水硬化和冻结的石灰膏.(5)其它材料：木砖应刷防腐剂;墙体拉结钢筋及预埋件等.2.主要机具应备有
2、搅拌机、手推车、磅秤、垂直运输设备,大铲、刨铐、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、省帚等.3 .作业条件(1)完成室外及房心回填土,安装好暖气盖板.(2)办完地基、基础工程隐检手续.(3)按标高抹好水泥砂浆防潮层.(4)弹好墙身线、轴线,根据现场砖的实际规格尺寸,再弹出门窗洞口位置线,经验线符合设计图纸的尺寸要求,办完预检手续.(5)按标高立好皮数杆,皮数杆的间距以1520m为宜.(6)砂浆由试验室做好试配,准备好试模.4 .操作工艺工艺流程:作业准备Im-f丽(1)砖浇水：粘土砖必须在砌筑前一天浇水湿润,一般以水浸入成四边1.5cm为宜,含水率为
3、1015%,常温施工不得用干砖上墙;雨季不得使用含水率达到饱和状态的彼砌墙;冬期浇水有困难,则必须适当增大砂浆稠度.砂浆搅拌：砂浆配合比应采用重量比,计量精度水泥为2%,砂灰膏控制在5%以内.宜用机械搅拌,搅拌时间不少于1.5min.(3)砌砖墙：1)组砌方法：砌体一般采用一顺一丁(满丁满条)梅花丁或三顺一丁砌法.不采用五顺一丁砌法,砖柱不得采用先砌四周后填心的包心砌法.2)排砖揭底(干摆破)：一般外墙第一层砖搭底时,两山墙排丁砖,前后纵墙排条砖.根据弹好门窗洞口位置线.认真核对窗间墙、垛尺寸长度是否符合排砖模数.如不符合模数时,可将门窗口的位置左右移动.若有破活,七分头或丁砖应排在窗口中间,

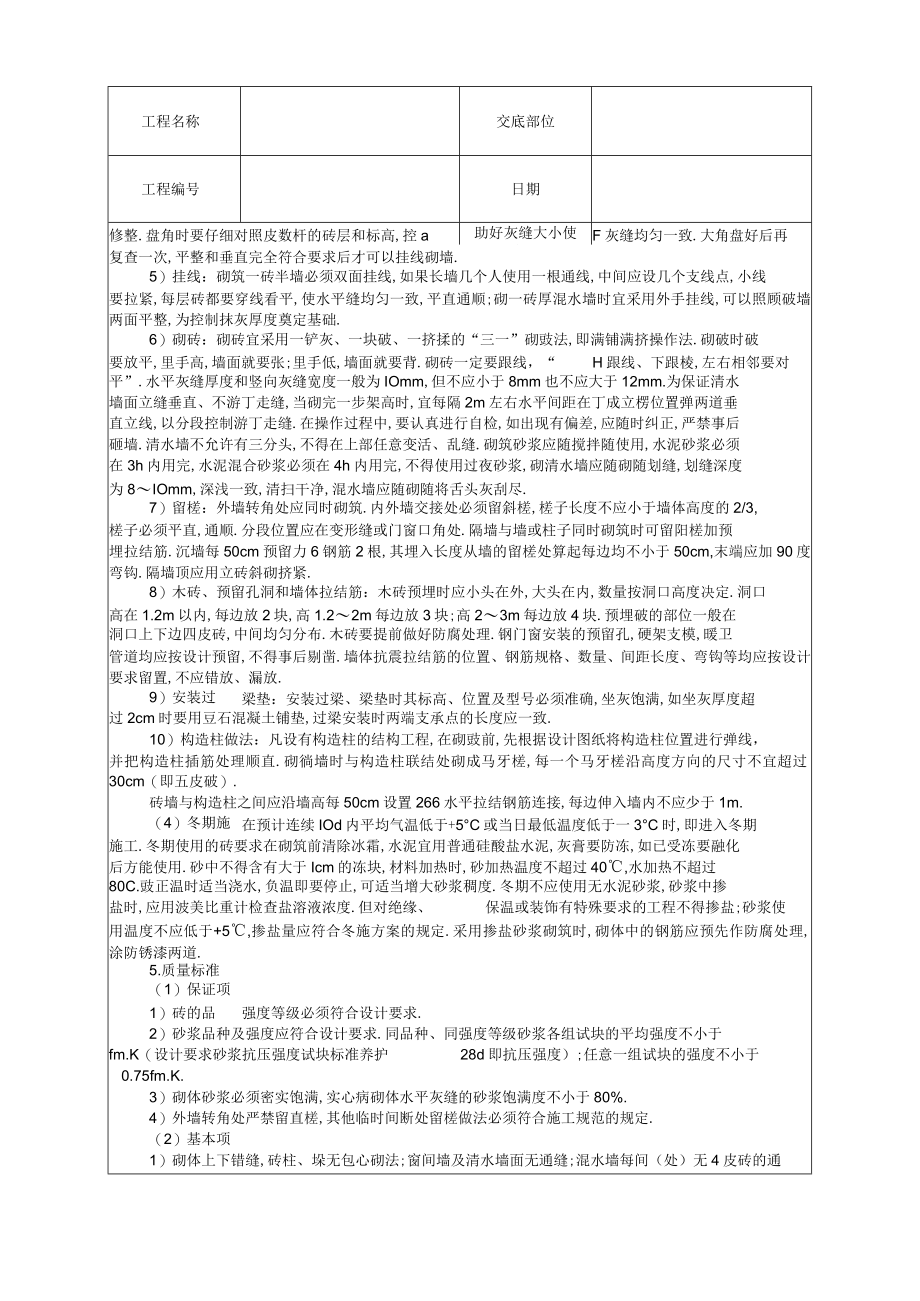

4、附墙垛或其它不明显部位.移动门窗口位置时,应注意暖卫主管及门窗口开启时不受影响.另外在排砖时还要考虑在门窗口上边的砖墙合拢时也不出现破活.所以排砖时必须有个全盘考虑.即前后檐墙排每一皮砖时,要考虑甩窗口后砌条砖,窗角上必须是七分头才是好活.3)选砖：砌清水墙应选择棱角整齐,无弯曲、裂纹、颜色均匀、规格基本一致的彼.敲击时声音响亮,焙烧过火变色、变形的砖可用在基础及不影响外观的内墙上.4)盘角：砌砖前应先盘角,每次盘角不要超过五层,新盘的大角,及时进行吊靠,如有偏差要及时工程名称交底部位工程编号日期修整.盘角时要仔细对照皮数杆的砖层和标高,控a助好灰缝大小使水F灰缝均匀一致.大角盘好后再复查一次
5、,平整和垂直完全符合要求后才可以挂线砌墙.5）挂线：砌筑一砖半墙必须双面挂线,如果长墙几个人使用一根通线,中间应设几个支线点,小线要拉紧,每层砖都要穿线看平,使水平缝均匀一致,平直通顺;砌一砖厚混水墙时宜采用外手挂线,可以照顾破墙两面平整,为控制抹灰厚度奠定基础.6）砌砖：砌砖宜采用一铲灰、一块破、一挤揉的“三一”砌豉法,即满铺满挤操作法.砌破时破要放平,里手高,墙面就要张;里手低,墙面就要背.砌砖一定要跟线，“H跟线、下跟棱,左右相邻要对平”.水平灰缝厚度和竖向灰缝宽度一般为IOmm,但不应小于8mm也不应大于12mm.为保证清水墙面立缝垂直、不游丁走缝,当砌完一步架高时,宜每隔2m左右水平
6、间距在丁成立楞位置弹两道垂直立线,以分段控制游丁走缝.在操作过程中,要认真进行自检,如出现有偏差,应随时纠正,严禁事后砸墙.清水墙不允许有三分头,不得在上部任意变活、乱缝.砌筑砂浆应随搅拌随使用,水泥砂浆必须在3h内用完,水泥混合砂浆必须在4h内用完,不得使用过夜砂浆,砌清水墙应随砌随划缝,划缝深度为8IOmm,深浅一致,清扫干净,混水墙应随砌随将舌头灰刮尽.7）留槎：外墙转角处应同时砌筑.内外墙交接处必须留斜槎,槎子长度不应小于墙体高度的2/3,槎子必须平直,通顺.分段位置应在变形缝或门窗口角处.隔墙与墙或柱子同时砌筑时可留阳槎加预埋拉结筋.沉墙每50cm预留力6钢筋2根,其埋入长度从墙的留
7、槎处算起每边均不小于50cm,末端应加90度弯钩.隔墙顶应用立砖斜砌挤紧.8）木砖、预留孔洞和墙体拉结筋：木砖预埋时应小头在外,大头在内,数量按洞口高度决定.洞口高在1.2m以内,每边放2块,高1.22m每边放3块;高23m每边放4块.预埋破的部位一般在洞口上下边四皮砖,中间均匀分布.木砖要提前做好防腐处理.钢门窗安装的预留孔,硬架支模,暖卫管道均应按设计预留,不得事后剔凿.墙体抗震拉结筋的位置、钢筋规格、数量、间距长度、弯钩等均应按设计要求留置,不应错放、漏放.9）安装过梁、梁垫：安装过梁、梁垫时其标高、位置及型号必须准确,坐灰饱满,如坐灰厚度超过2cm时要用豆石混凝土铺垫,过梁安装时两端支
8、承点的长度应一致.10）构造柱做法：凡设有构造柱的结构工程,在砌豉前,先根据设计图纸将构造柱位置进行弹线，并把构造柱插筋处理顺直.砌徜墙时与构造柱联结处砌成马牙槎,每一个马牙槎沿高度方向的尺寸不宜超过30cm（即五皮破）.砖墙与构造柱之间应沿墙高每50cm设置266水平拉结钢筋连接,每边伸入墙内不应少于1m.（4）冬期施工:在预计连续IOd内平均气温低于+5C或当日最低温度低于一3C时,即进入冬期施工.冬期使用的砖要求在砌筑前清除冰霜,水泥宜用普通硅酸盐水泥,灰膏要防冻,如已受冻要融化后方能使用.砂中不得含有大于Icm的冻块,材料加热时,砂加热温度不超过40,水加热不超过80C.豉正温时适当浇
9、水,负温即要停止,可适当增大砂浆稠度.冬期不应使用无水泥砂浆,砂浆中掺盐时,应用波美比重计检查盐溶液浓度.但对绝缘、保温或装饰有特殊要求的工程不得掺盐;砂浆使用温度不应低于+5,掺盐量应符合冬施方案的规定.采用掺盐砂浆砌筑时,砌体中的钢筋应预先作防腐处理,涂防锈漆两道.5.质量标准（1）保证项目:1）砖的品种、强度等级必须符合设计要求.2）砂浆品种及强度应符合设计要求.同品种、同强度等级砂浆各组试块的平均强度不小于fm.K（设计要求砂浆抗压强度试块标准养护28d即抗压强度）;任意一组试块的强度不小于0.75fm.K.3）砌体砂浆必须密实饱满,实心病砌体水平灰缝的砂浆饱满度不小于80%.4）外墙

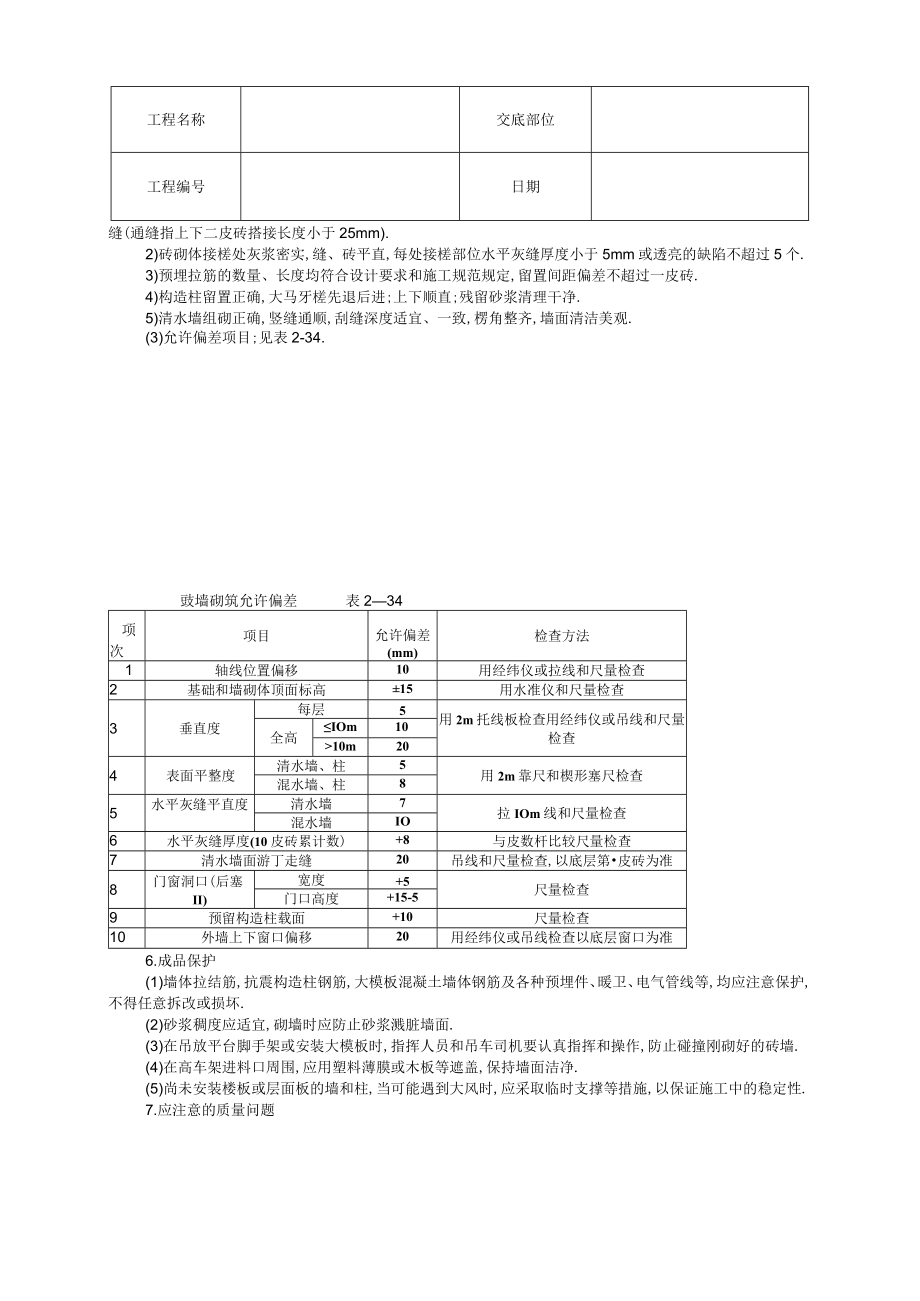

10、转角处严禁留直槎,其他临时间断处留槎做法必须符合施工规范的规定.（2）基本项目;1）砌体上下错缝,砖柱、垛无包心砌法;窗间墙及清水墙面无通缝;混水墙每间（处）无4皮砖的通工程名称交底部位工程编号日期缝(通缝指上下二皮砖搭接长度小于25mm).2)砖砌体接槎处灰浆密实,缝、砖平直,每处接槎部位水平灰缝厚度小于5mm或透亮的缺陷不超过5个.3)预埋拉筋的数量、长度均符合设计要求和施工规范规定,留置间距偏差不超过一皮砖.4)构造柱留置正确,大马牙槎先退后进;上下顺直;残留砂浆清理干净.5)清水墙组砌正确,竖缝通顺,刮缝深度适宜、一致,楞角整齐,墙面清洁美观.(3)允许偏差项目;见表2-34.豉墙砌筑
11、允许偏差表234项次项目允许偏差(mm)检查方法1轴线位置偏移10用经纬仪或拉线和尺量检查2基础和墙砌体顶面标高15用水准仪和尺量检查3垂直度每层5用2m托线板检查用经纬仪或吊线和尺量检查全高IOm1010m204表面平整度清水墙、柱5用2m靠尺和楔形塞尺检查混水墙、柱85水平灰缝平直度清水墙7拉IOm线和尺量检查混水墙IO6水平灰缝厚度(10皮砖累计数)+8与皮数杆比较尺量检查7清水墙面游丁走缝20吊线和尺量检查,以底层第皮砖为准8门窗洞口(后塞II)宽度+5尺量检查门口高度+15-59预留构造柱载面+10尺量检查10外墙上下窗口偏移20用经纬仪或吊线检查以底层窗口为准6.成品保护(1)墙体
12、拉结筋,抗震构造柱钢筋,大模板混凝土墙体钢筋及各种预埋件、暖卫、电气管线等,均应注意保护,不得任意拆改或损坏.(2)砂浆稠度应适宜,砌墙时应防止砂浆溅脏墙面.(3)在吊放平台脚手架或安装大模板时,指挥人员和吊车司机要认真指挥和操作,防止碰撞刚砌好的砖墙.(4)在高车架进料口周围,应用塑料薄膜或木板等遮盖,保持墙面洁净.(5)尚未安装楼板或层面板的墙和柱,当可能遇到大风时,应采取临时支撑等措施,以保证施工中的稳定性.7.应注意的质量问题工程名称交底部位工程编号日期(1)基础墙与墙错台：基础砖摆底要正确,收I边线是否正确,如偏差较小可在基础部位纠正,不有(2)清水墙游丁走缝：排砖时必须把立缝排匀线
13、板吊直弹线,三步架往上继续吊直弹粉线,由底彳置时必须同下窗口保持垂直.(3)灰缝大小不匀：立皮杆要保证标高一致用层线松,一层线紧.(4)窗口上或立缝变活：清水墙排砖时,为了七过梁上第一行砖时,不得随意变动破活位置.(5)破墙鼓胀：外砖内模墙体砌筑时,在窗间理柱外墙面垫5cm厚木板,用花篮螺栓与大模板连中墙.搂层圈梁外三皮12Cm豉墙也应认真加固.如在(6)混水墙粗糙：舌头灰未刮尽,半头1集中行成螺丝墙.半头砖要分散使用在较大的墙体上,首了防止到顶砌成螺丝墙,一砖厚墙采用外手挂线.(7)构造柱砌筑不符合要求：构造柱砖墙应砌面当齿深12Cm时上口一皮进6cm,再上一皮进12cm砖渣杂物应清理干净防
14、止夹渣.艮大方角两边要相等,退到墙身之前要检查轴线和生在防潮层以上退台或出沿.砌完一步架高度,每隔2m间距在丁砖立楞处用托主上所有七分头的长度应保持一致,上层分窗口位角时灰缝要掌握均匀,砌砖时小线要拉紧,防止一H窗间墙、垛排成好活,把破活排在中间位置,在砌Lh,抗震柱两边分上中下留出6X12Cm通孔,抗震妾牢固,混凝土要分层浇灌,振捣棒不可直接触及外振捣时发现砖墙己鼓胀,则应及时拆掉重砌.E用造成通缝;一砖厚墙背面偏差较大;砖墙错层造易或楼层的第一皮砖要查对皮数杆的标高及层高，Z大马牙槎,设置好拉结筋从柱脚开始应先退后进，,以保证混凝土浇灌上角密实.构造柱内的落地灰、技术负责人:交底人：接交人：
