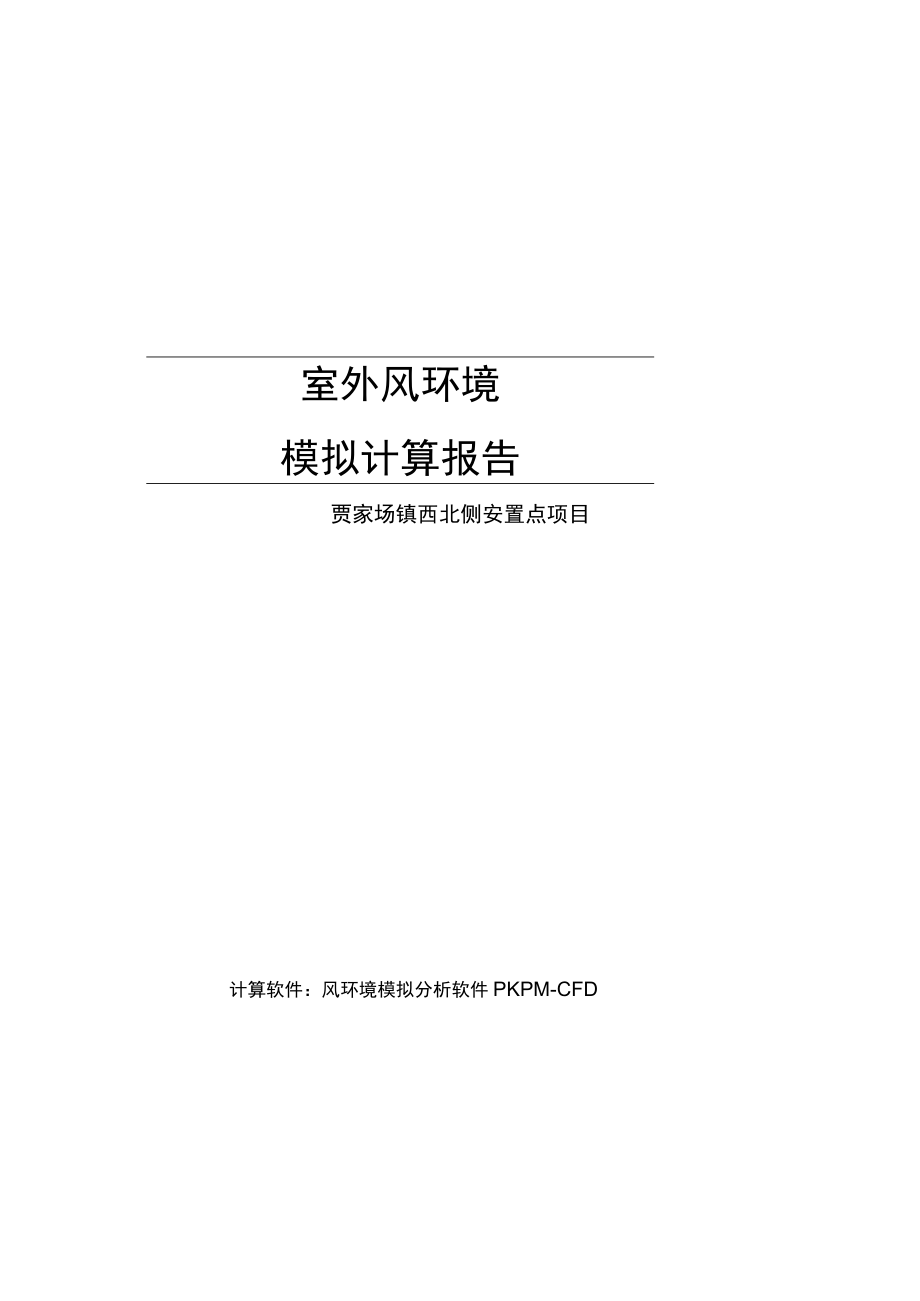

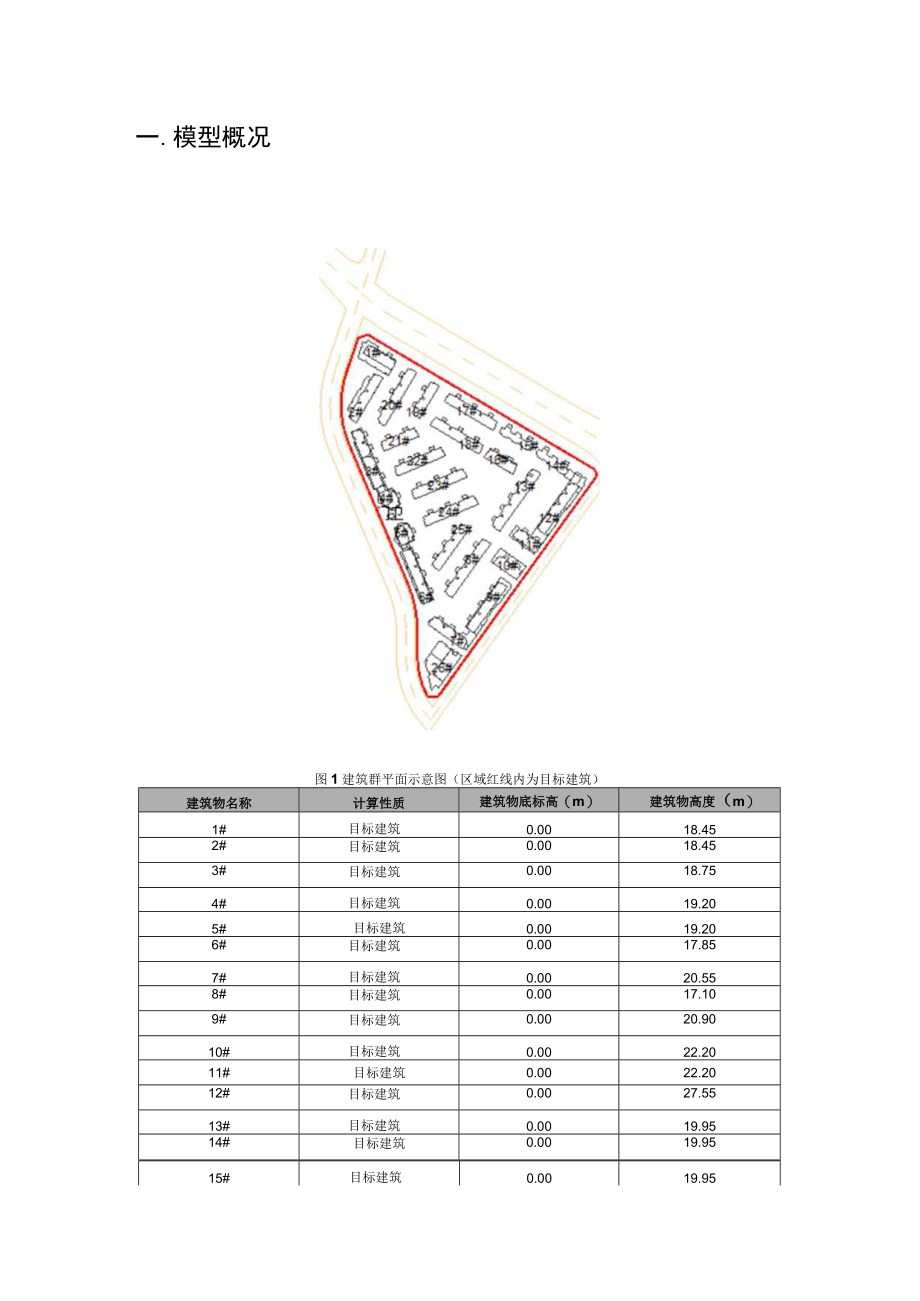

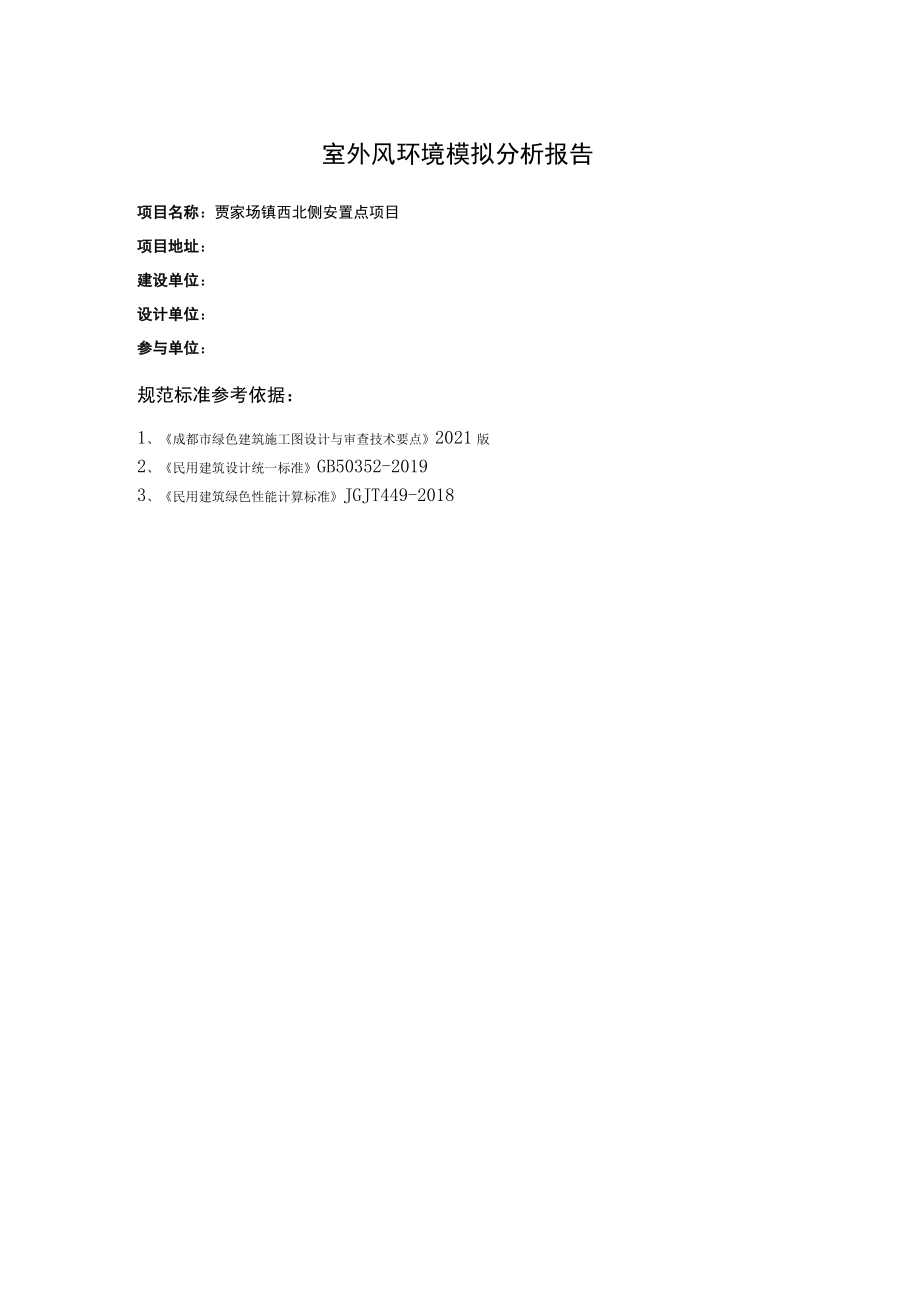

1、室外风环境模拟计算报告贾家场镇西北侧安置点项目计算软件：风环境模拟分析软件PKPM-CFD室外风环境模拟分析报告项目名称：贾家场镇西北侧安置点项目项目地址：建设单位：设计单位：参与单位：规范标准参考依据：1、成都市绿色建筑施工图设计与审查技术要点2021版2、民用建筑设计统一标准GB50352-20193、民用建筑绿色性能计算标准JGJT449-2018一.模型概况图1建筑群平面示意图（区域红线内为目标建筑）建筑物名称计算性质建筑物底标高（m）建筑物高度（m）1#目标建筑0.0018.452#目标建筑0.0018.453#目标建筑0.0018.754#目标建筑0.0019.205#目标建筑0.
2、0019.206#目标建筑0.0017.857#目标建筑0.0020.558#目标建筑0.0017.109#目标建筑0.0020.9010#目标建筑0.0022.2011#目标建筑0.0022.2012#目标建筑0.0027.5513#目标建筑0.0019.9514#目标建筑0.0019.9515#目标建筑0.0019.9516#目标建筑0.0()19.9517#目标建筑0.0019.9518#目标建筑0.0019.9519#目标建筑0.0()17.1020#目标建筑0.0017.1021#目标建筑0.0017.1022#目标建筑0.0()17.1023#目标建筑0.0017.1024#目标建
3、筑0.0017.1025#目标建筑0.0()17.1026#目标建筑0.0013.50门卫目标建筑0.004.00二.指标要求针对室外风环境评价依据为成都市绿色建筑施工图设计与审声技术要点2021版中有关室外风环境的条目要求。2.1评价的规范要求成都市绿色建筑施工图设计与审杳技术要点2021版中有关室外风环境的具体要求如下：3.1.2.29场地内风环境有利于室外行走、活动舒适和建筑的自然通风。评价总分值为10分，并按下列规则分别评分并累计：1在冬季典型风速和风向条件下，按下列规则分别评分并累计：1）建筑物周围人行区距地面高1.5m处风速小于5ms,户外休息区、儿童娱乐区风速小于2ms,且室外风
4、速放大系数小于2,得3分；2）除迎风第一排建筑外，建筑迎风面与背风面表面风压差不大于5Pa,得2分。2过渡季、夏季典型风速和风向条件下，按下列规则分别评分并累计：1）场地内人活动区不出现涡旋或无风区，得3分；2）50%以上可开启外窗室内外表面的风压差大于0.5Pa,得2分。2.2模拟条件设置要求根据清华大学主编、中国建筑科学研究院等单位参编的民用建筑绿色性能计算标准JGJT449-2018中的规定，室外风环境模拟的边界条件和基本设置需满足：1 ）对象建筑（群）顶部至计算域上边界的垂直高度应大于5H;对象建筑（群）的外缘至水平方向的计算域边界的距离应大于5H;与主流方向正交的计算断面大小的阻塞率
5、应小于3%；流入侧边界至对象建筑（群）外缘的水平距离应大于5H,流出侧边界至对象建筑（群）外缘的水平距离应大于IoH;2）湍流计算模型应采用标准k-模型或其修正模型；地面或建筑壁面宜采用壁函数法的速度边界条件；流入边界条件应考虑高度方向上的风速梯度分布；3）室外风环境计算的计算域网格应符合下列规定：a）地面与人行区高度（1.5m）之间的网格不应少于3个；b）对象建筑附近网格尺度应满足最小精度要求，且不应大于相同方向上建筑尺度的1/10;c）对形状规则的建筑宜使用结构化网格，且网格过渡比不宜大于1.3;d）计算时应进行网格独立性验证。三.模拟概述3.1 原理概要3.1.1 模拟原理概述建筑物室外
6、通风过程的数值模拟研究主要有节点法、数学模型法和计算流体力学法。计算流体力学（CFD）针对某一区域或房间（计算领域），建立质量、能量及动量守恒等基本微分方程，根据周边环境，设定合理的边界条件，然后利用划分的网格，对微分方程进行离散，将微分方程离散为代数方程，通过迭代求解，得到空气流动状况。采用CFD对自然通风模拟，主要用于自然通风风场布局优化和室内自然通风优化分析。由于建筑物周围的流动往往是湍流，模拟中常采用标准K-模型及其它湍流模型方程。涉及到的控制方程主要包括：连续性方程、动量方程、能量方程，k-e模型方程可以写成如下通用形式：（p）-dtv（pu）=drv（,trrad）+5t该式中的9
7、可以是速度、湍流动能、湍流耗散率以及温度等。其具体表现形式如下表:名称变量r.Se连续性方程1OOX速度U%P(u(w一百+双/江)+或/r瓦I+豆力诙JV速度V%=一P(“avYa(wZ速度W&=*+么P(v(w二+正收司1+不阳甚J+5收匹1一座湍流动能kGkjcGb-p湍流耗散a/C1+qG5)F咛-&KK温度T+APrST,= 0.85 ,-S=阿匹，=g鲁+即，GB=g黑,氏=PCC=0.0845Clr=1.42,C2g=1.68,CrC=07,-1.3929-1392906321+2.3929+2392903679其中4=LO。如果tff,贝IJak=f1.3934=Zy。可，其中
8、S*%=438,=0.0123.1.2风速放大系数计算公式风速放大系数=V2/V1Vl=VO(1.5/10)zn式中：VO:10米高度开阔地的风速，即工;兄风速；VI:L5米高度开阔地的风速；V2:人行区1.5米处最大风速;n:由项目所处的环境类型决定。该项目所处的环境类型是中4城市、大城市郊区及田野丘陵-成都市绿色建筑施工图设计与审查技术要点2021版,ln=0.163.2 分析软件本报告主要采用绿色建筑风环境模拟分析软件PKPM-CFD进行建模和风环境计算,分析判断建筑风环境的风速、风速放大系数、风压等各项指标是否达到成都市绿色建筑施工图设计与审查技术要点2021版的要求。绿色建筑风环境模
9、拟分析软件PKPM-CFD由北京构力科技有限公司（PKPM）自主研发，软件的操作环境为WindOWSXPWinlO系统，并可在AUtOCAD平台及PKPM-BIM平台上运行。该软件配套成都市绿色建筑施工图设计与审查技术要点2021版等，自动生成可溯源的建筑风环境模拟计算报告书,帮助用户快速完成我国建筑领域的风环境设计评价工作。该软件获住建部建设行业科技成果评估、CABR风洞试验室双重认证；典型案例的软件计算值与风洞试验测量值误差在10%以内。3.3 参数设置3.3.1 计算工况参数表工况名季节风向风向（中文）风速（ms）值来源冬季工况冬季NE东北1.9暖通规范夏季工况夏季NNE北东北2.0暖通
10、规范过渡季工况过渡季NNE北东北2.0暖通规范3.3.2 计算分析配置表判断参数冬季夏季、过渡季达标面积比限值人行区最大风速（ms）5无要求95%(*)人行区风速放大系数2无要求一户外休息区、儿或活动区最大风速（ms）0.1(*)95%(*)涡旋无要求不产生涡旋95%(*)窗口内外表面压差无要求0.550%建筑迎背风面平均风压压差的最大值（Pa）5无要求_注：带（*）限值为用户设置的指标，可在计算分析配置中修改，其他限值为标准要求的限值。3.3.3 参与迎背风面压差判断的建筑设置1）冬季工况参与建筑风压压差判断的建筑列表参与建筑迎背风面风压差判断的建筑物名称未参与建筑迎背风面风压差判断的建筑物
11、名称1#、2#、3#、4#、5#6#、7#、8#、9#、10#、11#12#、13#、14#、15#、16#、17#、18#、19#、20#、21#、22#、23#、24#、25#、26#门卫四.模拟计算及结果分析4.1 冬季工况冬季工况自然通风的基本情况：冬季、东北向、平均风速1.90ms.4.1.1 冬季工况的计算域及网格划分设置计算域设置计算域划分实际模型范围建议的最小计算域范围实际计算域范围长X(m)552.51917.91917.9宽Y(m)555.92209.92209.9高Z(H)(m)27.6581.3581.3网格划分设置网格设置项绿建标准要求本项目设置总网格个数（万）无要求
12、71最小网格尺寸（mxmxm）无要求1.0mX1.OmLOm最大网格尺寸（mxmxm）无要求8.()m8.()m8.0m4.1.2 冬季工况的迭代计算的收敛状态分析冬季工况共计算264步，计算后k、a、和速度的收敛残差为0.001,迭代计算的收敛曲线如下图所示。图2冬季工况的收敛曲线4.1.3 冬季工况的风速计算结果(1)整个计算区域风速结果(ms)cm图3冬季工况整个计算域1.5m平面高度处风速原始云图冬季工况计算区域风速统计表风速范围(ms)该风速范围内的人行区域面积(m,)占总面积百分比0-132240.3192.2%12.1I2733.74|7.8%(2)人行活动区域风速结果冬季工况在
13、人行活动区域最大风速判断表风速范围(ms)该风速范围内的人行区域面积(m)人行活动区域总面积(m,)占总面积百分比0534974.134974.1100%25034974.10%判断人行区最大风速为2.1ms,风速V5ms的面积上“建筑周围人行区风速V5m/s”匕例为100%,故达到了的要求注：根据用户自定义，建筑周围人行区风速5ms的面积比例95%即判定为达标。(3)户外休息区、儿童娱乐区风速结果冬季工况户外休息区、儿童娱乐区最大风速判断表风速范围(ms)该风速范围内的户外休息区、儿童娱乐区面积(m*)户外休息区、儿童娱乐区总面积(mt)占总面积百分比0200022000判断无户外休息区、儿童娱乐区注：根据用户自定义，户外休息区和儿童娱乐区区域风速2ms的面积比例95%即判定为达4.1.4 冬季工况的风速放大系数计算结果冬季工况人行区风速放大系数判断表工况季节计算条件实际计算值限值10米高处工况风速VO(ms)1.5米高处开阔地的风速Vl(ms)1.5米高处
